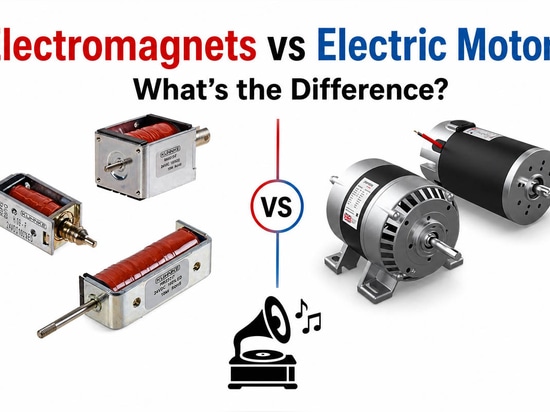

Électroaimants et moteurs électriques : quelle est la différence ?

Chapitre 1 : Introduction aux électroaimants et aux moteurs électriques
Les électroaimants et les moteurs électriques comptent parmi les dispositifs électromagnétiques les plus largement utilisés dans l’automatisation industrielle, l’électronique grand public, les équipements médicaux et les machines de production. Ces deux types de dispositifs fonctionnent à l’aide d’électricité et de champs magnétiques. Cependant, les finalités de ces deux technologies sont extrêmement différentes. L’électroaimant est un dispositif qui transforme l’électricité en champ magnétique et qui peut être activé ou désactivé. Le moteur électrique est un dispositif qui transforme l’électricité en mouvement mécanique rotatif.

La structure de ces deux dispositifs comprend des bobines et des matériaux magnétiques ; c’est pourquoi de nombreux ingénieurs, responsables des achats et concepteurs de produits ont tendance à confondre ces deux technologies. Or, la distinction entre les deux joue un rôle important dans le choix du composant adapté à un projet.

Les principes de fonctionnement, les structures, les applications, les avantages, les inconvénients et les conseils pour choisir un composant adapté à votre projet seront abordés dans ce guide consacré aux électroaimants et aux moteurs électriques.
________________________________________
Chapitre 2 : Qu’est-ce qu’un électroaimant ?
Un électroaimant est un aimant qui ne fonctionne que lorsqu’un courant traverse sa bobine, produisant ainsi un champ magnétique. Les électroaimants peuvent être activés et désactivés instantanément [contrairement aux aimants permanents qui ne le peuvent pas]. Ils sont donc idéaux pour les systèmes de commande automatisés.
La force magnétique dépend :
du nombre de spires du fil ;
du courant traversant la bobine ;
du matériau du noyau ;
de l’entrefer ;
de la tension fournie.
Les électroaimants sont largement utilisés dans :
les solénoïdes ;
les serrures électromagnétiques ;
les aimants de levage ;
les actionneurs industriels ;
les équipements médicaux ;
les équipements de tri. ________________________________________

Chapitre 3 : Qu'est-ce qu'un moteur électrique ?
Un moteur électrique est un dispositif électromécanique qui transforme l'énergie électrique en énergie mécanique de rotation continue.
Contrairement à l'électroaimant, un moteur électrique produit des champs magnétiques tournants qui entraînent un arbre.
Les moteurs électriques sont largement utilisés dans :
Les ventilateurs et les pompes
Les systèmes de convoyage
Les machines à commande numérique (CNC)
Les robots
Les voitures électriques
Les appareils électroménagers

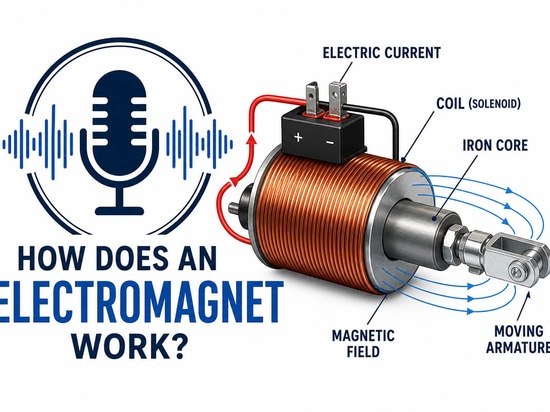

Chapitre 4 : Comment fonctionne un électroaimant ?
Le principe de fonctionnement d’un électroaimant repose sur la loi d’Ampère.
En faisant passer un courant électrique dans une bobine de cuivre, on génère un champ magnétique autour du conducteur.
Ce champ magnétique est considérablement renforcé par la présence d’un noyau en fer doux. La perméabilité magnétique du fer est élevée.
En cas de coupure de courant :
Le champ magnétique disparaît.
La gravité ou le ressort ramènera le piston ou l’objet attiré à sa position initiale.
Grâce à leur fonctionnement simple de type « marche/arrêt », les électroaimants sont parfaits pour l’actionnement linéaire.
Composants
Boîtier
Piston (le cas échéant)
Bobine de cuivre
Noyau en fer doux
Ressort (le cas échéant)
3.
Actionné par la force magnétique
Courant
Tension
Résistance de la bobine
Entrefer
Nombre de spires

Chapitre 5 : Principe de fonctionnement des moteurs électriques
Les moteurs électriques fonctionnent selon le principe de la force de Lorentz.
Le passage du courant dans les bobines au sein du champ magnétique génère cette force.
L'interaction des champs magnétiques du stator et du rotor produit un couple de rotation constant.
La commutation s'effectue de différentes manières selon le type de moteur :
Balais
Unité de commande électronique
Régulation de fréquence du courant alternatif
Les moteurs électriques ne produisent pas seulement une force de traction, mais ils tournent en permanence.
Sortie principale
Vitesse
Couple
Énergie mécanique
Applications industrielles
Applications d’un électroaimant
Il n’existe pratiquement aucun système d’automatisation qui ne nécessite pas de mouvement linéaire contrôlé ou de maintien magnétique ; c’est pourquoi les électroaimants sont largement utilisés à ces fins.
Voici quelques exemples d’applications typiques :
Vannes électromécaniques
Serrures de porte
Distributeurs automatiques de billets
Machines textiles
Équipements d’analyse médicale
Machines d’emballage
Systèmes de tri
Industrie de l’automatisation
Ascenseurs magnétiques
Systèmes d’injection de carburant
Actionneurs automobiles
Le temps de réponse de l'ordre de la milliseconde rend les électroaimants idéaux pour les commutations rapides.
________________________________________

Chapitre 6 : Électroaimants vs moteurs électriques : comparaison des structures et des caractéristiques
6.1 Comparaison des structures
Composant Électroaimant Moteur électrique
Bobine Oui Oui
Noyau de fer Oui Oui
Aimant permanent En option Souvent
Rotor Non Oui
Arbre Non Oui
Roulements Non Oui
Commutateur Non Parfois
Mouvement Attraction linéaire Rotation continue
Contrôleur Simple marche/arrêt Contrôle de la vitesse et du couple
Les moteurs électriques comportent nettement plus de composants mécaniques que les électroaimants.
6.2 Caractéristiques
Caractéristique Électroaimant Moteur électrique
Fonction Générer une force magnétique Générer un mouvement de rotation
Sortie Tirer, maintenir, pousser Rotation
Mouvement Linéaire Rotatif
Réponse Extrêmement rapide Rapide
Contrôle Simple Plus complexe
Conversion d'énergie Électrique → Magnétique Électrique → Mécanique
Entretien Très faible Modéré
Durée de vie Très longue Dépend des roulements
Coût Inférieur Supérieur

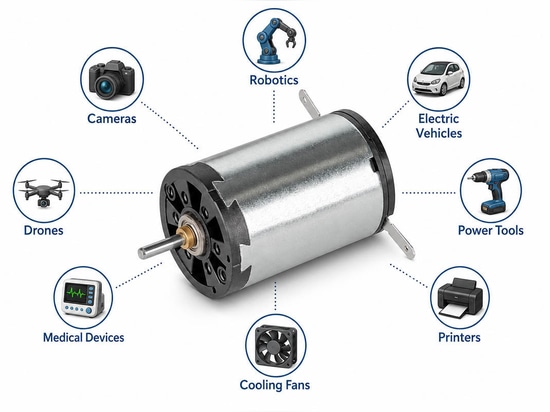

Chapitre 7 : Applications des moteurs électriques
Les moteurs électriques sont utilisés pour obtenir un mouvement mécanique continu.
Les secteurs dans lesquels les moteurs électriques sont largement utilisés comprennent :
La production
Le chauffage, la ventilation, la climatisation et la réfrigération
Les machines agricoles robotisées
Les véhicules électriques
L'aérospatiale
Les appareils électroménagers
Les pompes à eau
Les convoyeurs à bande.
Machines-outils
Compresseurs et
Les moteurs électriques produisent un couple continu et présentent un rendement mécanique élevé lors d’un fonctionnement à long terme.
________________________________________
Chapitre 8 : Avantages des électroaimants
Construction simple
Faible coût de fabrication
Temps de réponse rapide
Commande marche/arrêt basique
Grande fiabilité
Taille compacte
Peu d’entretien nécessaire
Longue durée de vie
Intégration aisée aux systèmes d’automatisation
Force de maintien élevée par rapport à la taille
________________________________________
Chapitre 9 : Inconvénients des électroaimants
Impossibilité d’effectuer une rotation perpétuelle
Plus la course est grande, plus la force est faible
Consommation d’énergie continue et dégagement de chaleur
Convient pour des forces importantes
Course réduite
Perte de force de maintien en cas de coupure de courant (sauf conception à verrouillage)
________________________________________
Chapitre 10 : Avantages des moteurs électriques
Mouvement illimité
Rendement élevé
Couple élevé
Entraînement à vitesse variable
Longue durée de vie
Excellent pour les applications à usage intensif
Gamme complète de tailles
Technologie éprouvée
Bonnes propriétés d'automatisation
________________________________________
Chapitre 611 : Inconvénients des moteurs électriques
Coût plus élevé
Dimensions importantes
Usure
Entretien des roulements nécessaire
Circuits de commande plus complexes
Prix d’achat plus élevé
Vibrations et bruits

Chapitre 12 : Quelle est la différence de durée de vie entre les électroaimants et les moteurs électriques ?

Les électroaimants et les moteurs électriques ont des structures mécaniques différentes, ce qui explique leur durée de vie différente. Les électroaimants ont généralement une durée de vie plus longue, car ils comportent peu ou pas de pièces mobiles, tandis que les moteurs électriques subissent une usure au niveau des roulements, des balais (dans les moteurs à balais) et d’autres pièces mécaniques. Pourquoi les électroaimants durent-ils plus longtemps ?

Les électroaimants sont des dispositifs relativement simples composés de :

Bobine de fil de cuivre Noyau en fer Boîtier Piston et ressort de rappel (en option)

L'usure mécanique est faible, car il n'y a pas de composants en rotation constante. Lorsqu'ils sont correctement conçus et utilisés dans les limites de leur cycle de service et de température nominaux, les principales causes de défaillance sont les suivantes :

Rupture de l'isolation de la bobine
Surchauffe Corrosion
Fatigue mécanique du ressort de rappel (le cas échéant)
Usure du plongeur en cas de cycles élevés

Les solénoïdes industriels, par exemple, sont souvent homologués pour :

Modèles à usage standard : 500 000 à 5 000 000 de cycles.
De 10 millions à plus de 100 millions de cycles pour les modèles haut de gamme utilisant des matériaux et une lubrification optimisés.

Les électroaimants, actionnés par d’autres dispositifs, ne comportent pratiquement aucune pièce mobile et peuvent fonctionner de manière fiable pendant plus de 20 ans.

Comment s’usent les moteurs électriques

Les moteurs électriques comportent beaucoup plus de pièces mobiles, telles que :

Rotor, arbre, roulements, ventilateur de refroidissement, accouplements, joints d’étanchéité
Balais et commutateur (pour les moteurs à courant continu à balais)

Ces pièces sont continuellement exposées à des frottements, des vibrations et des cycles thermiques, ce qui réduit progressivement leur durée de vie.

Les modes de défaillance typiques sont les suivants :

Usure des roulements (problème le plus courant)
Défaillance de l’isolation
Déséquilibre du rotor
Surchauffe
Contamination par la poussière ou l’humidité
Usure des balais (moteurs à balais uniquement)

Les moteurs industriels fonctionnant en continu, leur durée de vie est généralement exprimée en heures de fonctionnement et non en cycles.

Les durées de vie typiques sont les suivantes :

Petits moteurs à courant continu : 2 000 à 10 000 heures
Moteurs à courant continu à balais : 1 000 à 8 000 heures (usure des balais)
Moteurs à courant continu sans balais (BLDC) : 20 000 à 50 000 heures
Moteurs à induction CA : 30 000 à 60 000 heures, voire plus avec un bon entretien.
Quelle est leur durée de vie ?

Pour les actionnements linéaires intermittents, la durée de vie pratique des électroaimants est généralement plus longue, car ils comportent moins de pièces susceptibles de s’user.

Pour un mouvement rotatif continu, les moteurs électriques constituent la solution la plus adaptée. Ils nécessitent un entretien périodique (remplacement des roulements et, dans le cas des moteurs à balais, remplacement des balais) tout au long de leur durée de vie.

Facteurs influençant la longévité

Les mêmes conditions de fonctionnement influent sur les électroaimants et les moteurs électriques :

Cycle de service (
Température ambiante
Stabilité de la tension
Courant de fonctionnement
Performances de refroidissement
Conditions de charge
Exposition à la poussière et à l’humidité
Vibrations et corrosion
Installation et entretien

Le respect des limites spécifiées par le fabricant pour ces facteurs peut augmenter considérablement la durée de vie.

Les électroaimants et les moteurs électriques diffèrent par la structure de leurs composants mécaniques et ont donc des durées de vie différentes. En général, les électroaimants ont tendance à durer plus longtemps car ils ne comportent que très peu, voire aucun composant mobile, contrairement aux moteurs électriques, qui comprennent des pièces mobiles telles que des balais et des roulements. Pourquoi les électroaimants durent-ils plus longtemps ?

Les électroaimants sont des dispositifs relativement simples composés des éléments suivants :

Bobine de fil de cuivre Noyau en fer Boîtier Piston et ressort de rappel (en option)

Ils ne comportent aucune pièce mobile, ce qui signifie que les électroaimants subissent une usure mécanique minimale. Lorsqu’ils sont correctement conçus et utilisés dans les limites des paramètres de fonctionnement définis par le fabricant, les causes de défaillance les plus fréquentes peuvent être les suivantes :

Comparaison des durées de vie

Caractéristique Électroaimants Moteurs électriques
Durée de vie typique 5 à 20 ans et plus 5 à 15 ans et plus
Cycles de fonctionnement De 500 000 à plus de 100 millions de cycles (selon la conception) 10 000 à 60 000 heures de fonctionnement (moteurs industriels classiques)
Pièces mobiles Uniquement un plongeur (en option) Rotor, arbre, roulements, ventilateur de refroidissement
Usure mécanique Très faible Modérée
Entretien Minime Lubrification et inspection régulières des roulements
Principaux modes de défaillance Vieillissement de l’isolation de la bobine ou surchauffe Usure des roulements, vieillissement de l’isolation, usure des balais (le cas échéant)

Détérioration de l’isolation de la bobine
Surchauffe Corrosion
Fatigue du ressort de rappel (le cas échéant)
Usure du plongeur en cas de cadence de cycle élevée

Les solénoïdes industriels, par exemple, peuvent être classés comme suit :

Unités à service standard : 500 000 à 5 000 000 de cycles
10 millions à plus de 100 millions de cycles pour les modèles avancés.

Les électroaimants exploités par des tiers comportent peu de pièces mobiles et sont censés fonctionner pendant plus de 20 ans.

Usure des moteurs électriques

Contrairement aux électroaimants, les moteurs électriques contiennent de nombreux composants mobiles, notamment :

Les roulements de l'arbre du rotor Le ventilateur de refroidissement Les accouplements Les joints d'étanchéité
Les balais et le commutateur (uniquement dans les moteurs à courant continu à balais)

Ces pièces sont soumises à des frottements, des vibrations et des cycles thermiques, ce qui entraîne inévitablement une usure progressive.

Les modes de défaillance courants sont les suivants :

Usure des roulements (cause la plus fréquente)
Détérioration de l’isolation
Déséquilibre du rotor
Chaleur excessive
Contamination par la poussière ou l’humidité
Usure des balais (uniquement sur les moteurs à courant continu à balais)

Les moteurs industriels fonctionnent en continu et sont donc généralement évalués en fonction du nombre d’heures de fonctionnement.

Durées de vie typiques :

Petits moteurs à courant continu : 2 000 à 10 000 heures
Moteurs à courant continu à balais : 1 000 à 8 000 heures (les balais s’usent)
Moteurs à courant continu sans balais (BLDC) : 20 000 à 50 000 heures
Moteurs à induction à courant alternatif : 30 000 à 60 000 heures et plus, selon l’entretien.
Quelle est leur durée de vie ?

La durée de vie pratique des électroaimants est plus longue en cas de mouvement linéaire intermittent, car moins de pièces sont exposées à l’usure.

Le mouvement rotatif continu, quant à lui, est mieux assuré par les moteurs électriques, qui nécessitent un entretien régulier (remplacement des roulements et des balais dans les moteurs à balais).

Facteurs influençant la durée de vie

Les paramètres de fonctionnement qui influencent les électroaimants et les moteurs électriques sont les suivants :

Cycle de service (
Température ambiante
Stabilité de la tension
Courant de fonctionnement (de charge)
Efficacité du refroidissement
Conditions de charge
Exposition à la poussière et à l’humidité
Vibrations et corrosion
Installation et entretien

Le respect des recommandations du fabricant concernant ces facteurs peut prolonger considérablement la durée de vie de ces deux types de dispositifs.

Chapitre 13 : Électroaimant ou moteur électrique : lequel choisir ?
Le choix du dispositif approprié dépend du mouvement, de la force, de la vitesse et des conditions de fonctionnement souhaités.
Quand choisir un électroaimant :
Un mouvement linéaire est requis.
Un contrôle instantané de la mise en marche/arrêt est nécessaire.
Il faut saisir ou relâcher un objet.
L'espace est limité.
L'entretien doit être minimal.
Le prix est le facteur déterminant.
Exemples typiques :
Électrovannes *
Serrures de porte
Distributeurs automatiques
Instruments médicaux.
Machines de tri

Quand choisir un moteur électrique :
Une rotation continue est nécessaire.
Il doit fonctionner à grande vitesse.
Il est nécessaire de transmettre une puissance mécanique.
Le couple est élevé.
Les cycles de fonctionnement devraient être longs.
Exemples typiques :
Ventilateurs Pompes
Systèmes de convoyage
Robotique
Véhicules à moteur électrique
Machines industrielles

Liste de contrôle pour la sélection d’un projet
Avant de choisir un électroaimant ou un moteur électrique, répondez aux questions suivantes :
✔ S’agit-il d’un mouvement linéaire ou rotatif ?
✔ Quelle est la force ou le couple requis ?
✔ Combien de temps l’appareil fonctionnera-t-il après une seule charge ?
✔ Quelle est la source de la tension d'alimentation (courant continu ou alternatif) ?
Souhaitez-vous un contrôle de la vitesse ?
✔ Quelle est l'élévation de température admissible ?
✔ Quel cycle de service est nécessaire (10 %, 25 %, 50 % ou 100 %) ?
À quelles conditions environnementales (poussière, humidité, vibrations) l’appareil sera-t-il exposé ?
✔ De quel espace disposez-vous pour l’installation ?
✔ Quel est le budget alloué au projet ?
Le choix judicieux de l’équipement dès la phase de conception permettra de réduire les coûts de maintenance, d’améliorer le rendement du système et d’augmenter la durée de vie de l’équipement.

Chapitre 14 : Tendances futures des électroaimants et des moteurs électriques
Ces deux technologies font l’objet d’améliorations constantes grâce aux progrès réalisés dans les domaines des matériaux, de l’électronique et de la fabrication.
Parmi les développements récents, on peut citer :
Les moteurs sans balais à haut rendement
Les électroaimants intelligents dotés de capteurs intégrés
Les systèmes de commande de moteurs basés sur l’intelligence artificielle
Les aimants permanents sans terres rares
Actionneurs miniaturisés pour dispositifs médicaux
Automatisation industrielle à grande vitesse
Solutions électromagnétiques pour l’efficacité énergétique
Maintenance prédictive et intégration à l’Industrie 4.0
À mesure que les usines deviennent plus intelligentes et plus connectées, les électroaimants et les moteurs électriques resteront des éléments indispensables de l’automatisation industrielle.

Chapitre 15 : FAQ : Foire aux questions
1. Quelle est la différence entre un moteur électrique et un électroaimant ?
Un électroaimant est un dispositif produisant un champ magnétique contrôlable destiné à attirer ou à maintenir un objet. Un moteur électrique est un dispositif convertissant l’énergie électrique en une rotation continue de l’arbre.
2. Puis-je remplacer un moteur électrique par un électroaimant ?
Non. Un électroaimant produit une force magnétique linéaire, tandis qu’un moteur électrique produit un mouvement rotatif continu.
3. Quel dispositif consomme le plus d’énergie ?
Les moteurs électriques ont tendance à consommer davantage d’énergie car ils produisent un mouvement mécanique continu. Les électroaimants ne nécessitent généralement de l’énergie que lorsqu’ils sont alimentés (même s’il existe des modèles à fonctionnement continu présentant une consommation d’énergie importante).
4. Les électroaimants sont-ils fiables ?
Les électroaimants sont très fiables et ne nécessitent que très peu d'entretien, car ils comportent peu de pièces mobiles.
5. Lequel est le mieux adapté à l'automatisation industrielle ?
Cela dépend de l'application. Les électroaimants sont idéaux pour la commutation, le verrouillage et l'actionnement. Les moteurs électriques sont parfaits pour entraîner des machines rotatives.
6. Les électroaimants peuvent-ils être alimentés en continu ?
Oui, s’ils sont conçus pour un cycle de service de 100 % et s’ils sont équipés d’un bon système de dissipation thermique.
7. Quels secteurs utilisent les électroaimants et les moteurs électriques ?
Ces deux technologies sont largement utilisées conjointement dans l’automobile, la robotique, l’emballage, les dispositifs médicaux, l’automatisation industrielle, l’aérospatiale, la logistique et la fabrication.
8. Comment choisir la solution adaptée à mon projet ?
Vous devez tout d’abord définir le mouvement requis (linéaire ou rotatif), la force ou le couple, le cycle de service, l’alimentation électrique, l’environnement d’exploitation et l’espace d’installation disponible. Ces facteurs détermineront si vous devez opter pour un électroaimant ou un moteur électrique.

Chapitre 16 : Conclusion
Même si les électroaimants et les moteurs électriques reposent sur des principes électromagnétiques, ils sont conçus pour des usages très différents. Les électroaimants produisent un champ magnétique contrôlable pour le mouvement linéaire, le maintien en position ou la commutation. Les électroaimants sont parfaits pour les solénoïdes, les vannes, les serrures et les systèmes d’automatisation. Les moteurs électriques transforment l’énergie électrique en une rotation continue de l’arbre. Ils sont utilisés pour entraîner des machines industrielles, des systèmes de convoyage, des véhicules électriques et des appareils électroménagers.
Votre choix entre électroaimants et moteurs électriques est finalement déterminé par les exigences relatives au mouvement de votre application.

{{medias[229218].title}}

{{medias[229218].description}}

{{medias[229219].title}}

{{medias[229219].description}}

{{medias[229220].title}}

{{medias[229220].description}}

{{medias[229221].title}}

{{medias[229221].description}}
