Comment optimiser votre appareil de découpe de lentilles optiques pour la découpe du verre K9
{{{sourceTextContent.subTitle}}}
Comment optimiser votre appareil de découpe de lentilles optiques pour la découpe du verre K9
{{{sourceTextContent.description}}}

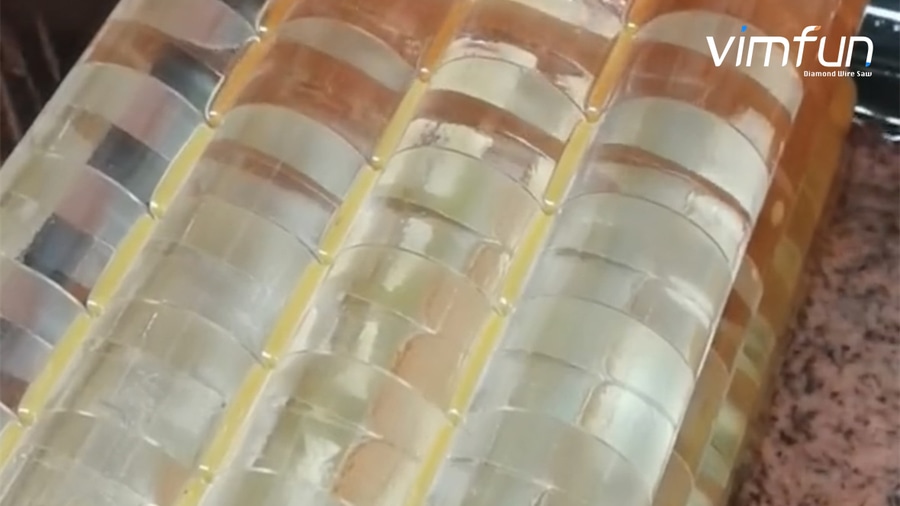

Le verre K9, un matériau optique de haute qualité similaire au BK7, est largement utilisé dans les lentilles et les prismes en raison de sa clarté et de sa durabilité exceptionnelles. Pour obtenir des coupes précises et lisses avec l'appareil de découpe de lentilles optiques VIMFUN, équipé d'un fil diamanté en forme d'anneau, il faut optimiser soigneusement les réglages, le choix de la colle et les processus de post-découpe. Capable de découper des lentilles de 1 mm à 3 mètres de diamètre et de 0,1 mm à 1 m d'épaisseur avec une précision de 0,03 mm, cet appareil est idéal pour les magasins d'optique et les laboratoires de fabrication. Cet article fournit un guide étape par étape pour optimiser l'appareil de découpe des lentilles optiques pour la découpe du verre K9, en garantissant des résultats impeccables et en répondant aux préoccupations courantes concernant la précision et la qualité de la surface.
Étape 1 : Préparation du verre K9 et du substrat

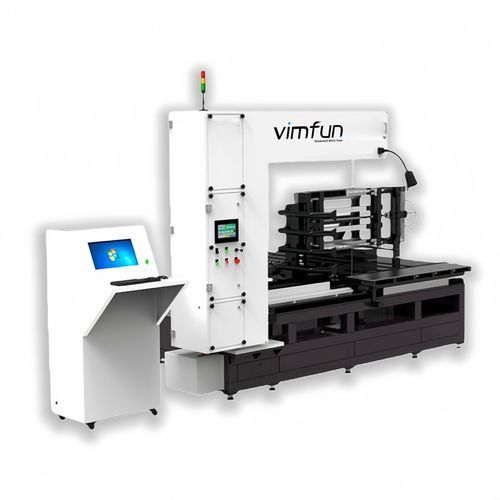

Machine de découpe de prisme de précision,Appareil de découpe de lentilles optiques
Scie à fil diamanté de type boucle pour le graphite, le verre optique, etc.
Une bonne préparation est essentielle pour que l'appareil de découpe de lentilles optiques donne des résultats optimaux :
Nettoyer les surfaces : Essuyez le verre K9 et le substrat (verre ou acier inoxydable recommandé) avec de l'alcool isopropylique pour éliminer la poussière et les huiles, afin d'assurer une forte adhésion de la colle et d'éviter les défauts dans la lentille finale.
Inspecter le verre : Vérifiez que le verre K9 ne présente pas de rayures ou d'imperfections afin d'éviter de compromettre les performances optiques lors de la découpe.
Sélectionner le support : Utilisez un substrat plat et stable pour minimiser les vibrations lors de la découpe à grande vitesse, afin d'améliorer la précision de 0,03 mm de l'appareil et d'obtenir des résultats de qualité optique.
Étape 2 : Choisir et appliquer la bonne colle
Comment la colle améliore le système de découpe de lentilles optiques VIMFUN

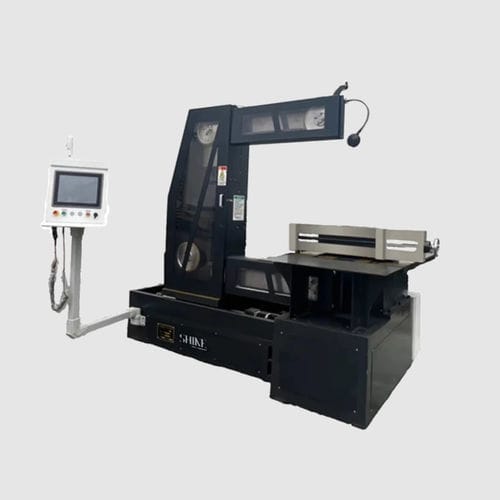

Scie à fil diamanté de type boucle pour le graphite, le verre optique, etc.
Le choix de la colle est essentiel pour fixer le verre K9 pendant la coupe à grande vitesse (jusqu'à 80 m/s). L'appareil de découpe de lentilles optiques VIMFUN s'associe efficacement à une colle durcissant aux UV comme la Norland NOA68 :
Application : Appliquer une couche uniforme de 0,1-0,2 mm de NOA68 sur le substrat, en évitant tout excès pour maintenir la précision de la découpe. Presser le verre K9 sur le substrat, en veillant à ce qu'il n'y ait pas de bulles d'air pour une liaison sûre.
Durcissement : Utiliser une lampe UV (365 nm) pendant 5 à 30 secondes pour durcir la colle, ce qui permet d'obtenir un collage robuste résistant aux mouvements unidirectionnels du fil et aux vibrations de l'appareil.
Avantages : NOA68 résiste aux liquides de refroidissement à base d'huile (couramment utilisés avec l'appareil) et se détache proprement avec un minimum de résidus, ce qui répond aux préoccupations concernant la qualité de la surface après la coupe.
Étape 3 : Configuration de l'appareil de découpe optique
Optimisez les réglages de l'appareil de découpe optique pour le verre K9 :
Vitesse du fil : réglez le fil diamanté en forme d'anneau à une vitesse de 20 à 50 m/s pour le verre K9, en équilibrant la vitesse et la douceur de la surface. Des vitesses plus élevées (jusqu'à 80 m/s) conviennent aux lentilles plus épaisses (jusqu'à 1 m) pour réduire le temps de traitement.
Caractéristiques d'automatisation : Les fonctions de tranchage et d'inclinaison automatiques permettent de réaliser des coupes précises et complexes, en minimisant les ajustements manuels. Ces fonctions prennent en charge les formes complexes des lentilles, ce qui est idéal pour les composants optiques personnalisés.
Choix du liquide de refroidissement : Optez pour la coupe à sec afin d'utiliser la conception écologique de l'appareil, en éliminant l'utilisation d'eau et en économisant jusqu'à 1 million de litres par an par rapport aux systèmes traditionnels. Si nécessaire, utilisez un liquide de refroidissement à base d'huile avec le système de recyclage intégré pour minimiser les déchets.
Étape 4 : Exécution du processus de découpe
Commencer la découpe : Lancez l'appareil de découpe des lentilles optiques, en contrôlant la tension du fil pour garantir une précision constante de 0,03 mm. La conception à faible vibration du fil en forme d'anneau permet d'obtenir des bords lisses et sans éclats sur le verre K9, idéal pour les lentilles à haute clarté.
Contrôler les progrès : Utilisez l'automatisation de l'appareil pour maintenir une coupe régulière, en ajustant la taille des lentilles de 1 mm à 3 mètres, selon les besoins des diverses applications.
Vérifier le liquide de refroidissement : Si vous utilisez un liquide de refroidissement à base d'huile, assurez-vous que le système de récupération du brouillard est actif pour protéger la qualité de l'air, conformément aux objectifs de durabilité de la fabrication optique.
Étape 5 : Décollage et nettoyage
Décoller la colle : Chauffez le verre K9 à 80-100°C ou trempez-le dans de l'eau chaude (l'été) ou de l'alcool isopropylique (5-10 minutes) pour enlever proprement la NOA68, en évitant les résidus qui pourraient nuire à la clarté optique.
Nettoyer la surface : Effectuez un nettoyage aux ultrasons avec de l'alcool isopropylique ou de l'eau désionisée (5-10 minutes, 40 kHz) pour obtenir une surface impeccable, prête pour le polissage ou le revêtement.
Inspecter : Vérifiez que les bords coupés sont lisses et respectent la tolérance de 0,03 mm, afin que le verre K9 soit prêt pour les applications optiques.
Pourquoi optimiser avec l'appareil de découpe de lentilles optiques VIMFUN ?
L'optimisation de l'appareil de découpe de lentilles optiques VIMFUN pour le verre K9 offre les avantages suivants :
Une précision inégalée : la tolérance de 0,03 mm garantit des lentilles de haute clarté pour les applications optiques.
Une efficacité accrue : L'automatisation et la coupe à grande vitesse (jusqu'à 80 m/s) rationalisent la production pour les petits ateliers et les grands laboratoires.
Durabilité : La découpe à sec et le recyclage du liquide de refroidissement réduisent l'impact sur l'environnement, conformément aux tendances de l'industrie.
Polyvalence : la taille des lentilles est comprise entre 1 mm et 3 mètres, ce qui permet de répondre à divers besoins optiques.
Conclusion
En suivant ces étapes, vous pouvez optimiser l'appareil de découpe de lentilles optiques VIMFUN pour réaliser des découpes précises et lisses sur le verre K9, répondant ainsi aux exigences de la fabrication optique moderne. De la sélection des colles à la découpe automatisée, cet appareil offre efficacité et qualité aux magasins d'optique et aux laboratoires. Visitez www.opticalcutting.com pour découvrir comment l'appareil de découpe de lentilles optiques VIMFUN peut améliorer votre processus de découpe du verre K9.
