Une scie à fil pour lingots de germanium permettant de découper des ébauches de lentilles de forme libre directement à partir de fichiers DXF

{{{sourceTextContent.subTitle}}}

Vimfun SGI 40 : une scie à fil pour lingots de germanium permettant de découper des ébauches de lentilles de forme libre directement à partir de fichiers DXF

{{{sourceTextContent.description}}}

La scie à fil pour la découpe de lingots de germanium SGI 40 de Vimfun permet de traiter des lingots de Ge de grande taille — Ø 185 × L 400 mm — grâce à deux modes de découpe gérés par un seul contrôleur : une découpe droite automatique pour les plaquettes de production, et un mode contour DXF qui trace directement des formes libres à partir du lingot.

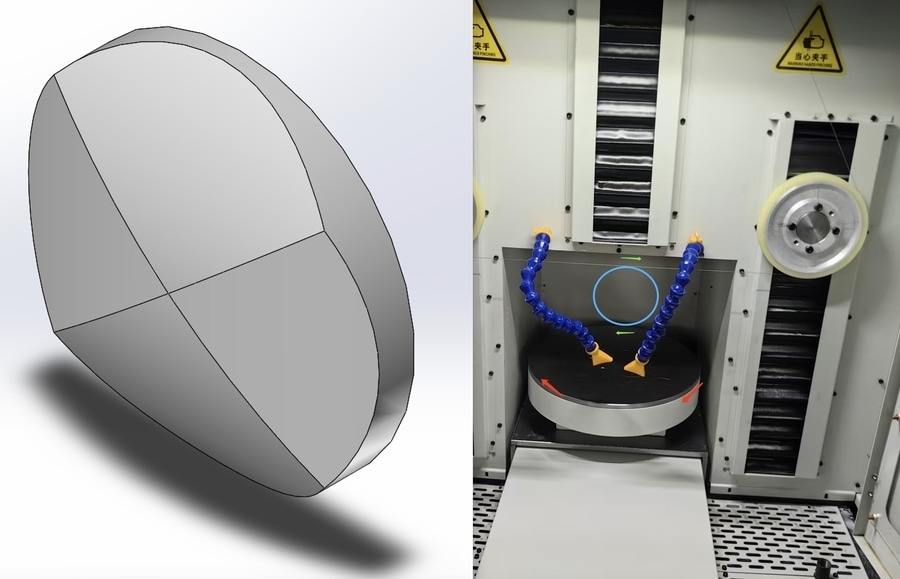

C’est le mode contour qui fait la différence. Croissants, ébauches de lentilles hors axe et contours irréguliers — des géométries qu’une carotteuse ou une scie à trou intérieur ne peut pas produire — sont découpés en un seul passage avec une largeur de coupe en boucle fermée d’environ 0,5 mm, et une répétabilité Y/Z de ±0,01 mm. Calculs relatifs au substrat à 2 200 $/kg : une ébauche en croissant de 73 × 53 mm réalisée de manière traditionnelle (rectangle suivi d’un fraisage) entraîne un gaspillage d’environ 6,5 g de germanium ; découpée au fil selon le contour DXF, environ 0,8 g. À raison de 1 000 ébauches par an, cela représente plus de 11 000 $ de germanium économisés.

La plateforme a fait ses preuves en production : Sunny Optical (HKSE : 2382) a adopté la série SGI pour une lentille en germanium en forme de croissant asymétrique que trois méthodes traditionnelles n’avaient pas réussi à produire en série ; l’entreprise a fait état d’une amélioration du rendement d’environ 30 % et a depuis déployé plus de 30 machines Vimfun sur l’ensemble de ses sites.

Vimfun propose une découpe de contour gratuite sur échantillon à partir d’un fichier DXF et d’un matériau fournis par le client.
