Comment Erdinger a optimisé sa ligne de remplissage grâce à une lubrification centralisée automatique

Dans une installation comptant des milliers de points de lubrification, la précision fait la différence entre un arrêt de production et des performances maximales.

Erdinger Weissbräu, la plus grande brasserie familiale de bière blanche en Allemagne, produit plus de 1,8 million d’hectolitres par an et exporte dans plus de 90 pays. Face à une demande croissante, l’entreprise devait rendre sa production plus flexible et plus fiable. La lubrification manuelle n’était plus envisageable : trop chronophage, trop imprécise et risquée, notamment pour les points difficiles d’accès pendant le fonctionnement.

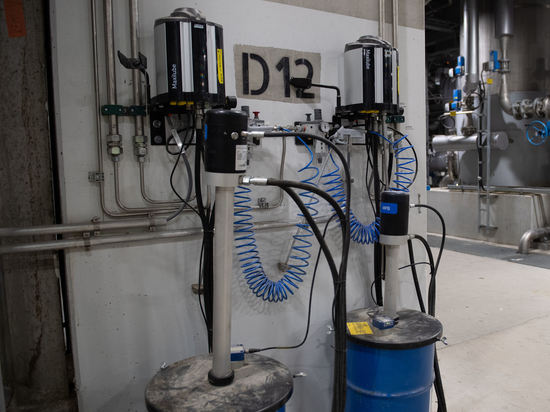

Avec SKF, Erdinger a modernisé sa ligne de remplissage en adoptant un système de lubrification centralisée entièrement automatique. La solution repose sur le SKF EDL1, une pompe surpresseur électrique capable d’augmenter une faible pression d’entrée jusqu’à 280 bar. Une grande pompe à fût alimente la conduite principale, tandis que 90 zones de lubrification et des unités EDL1 décentralisées assurent l’alimentation fiable de plus de 3 000 points de lubrification répartis dans deux halls et un tunnel de liaison.
L’EDL1 offre plusieurs modes de fonctionnement, une surveillance intégrée, une faible consommation d’énergie et un fonctionnement quasiment sans maintenance. Les conduites existantes ont pu être réutilisées, l’air comprimé n’est plus nécessaire et les cycles de lubrification peuvent être ajustés rapidement et de manière centralisée. Résultat : une disponibilité accrue, une consommation de lubrifiant réduite et une usure nettement moindre sur l’ensemble de la ligne de remplissage.

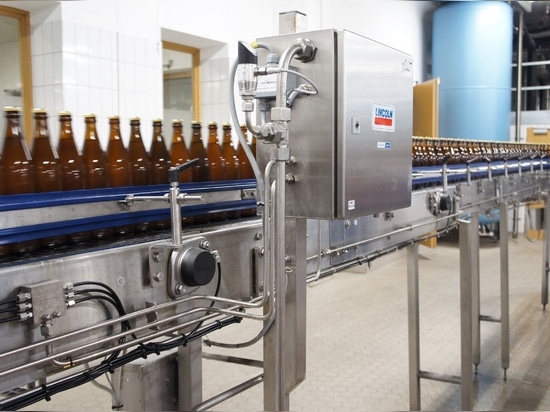

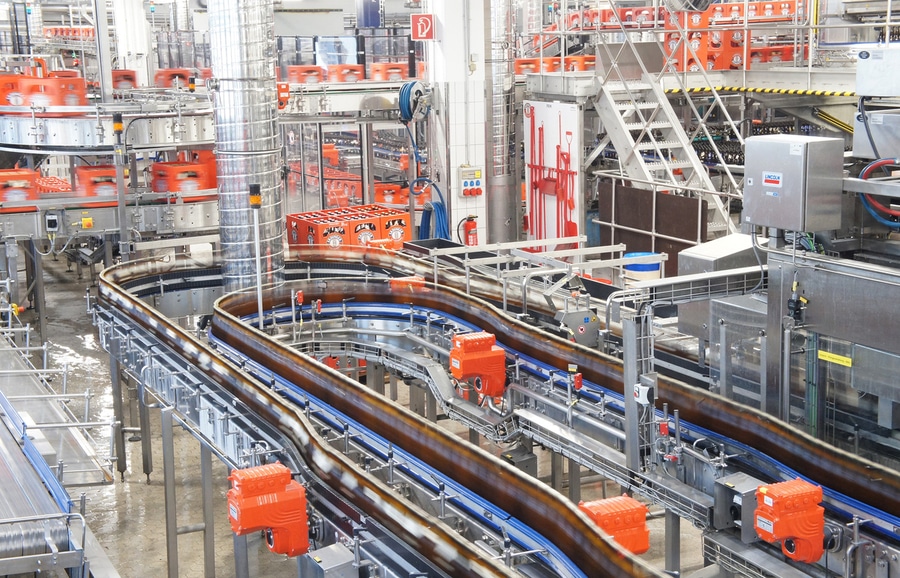

Dans la brasserie Erdinger – ligne de remplissage, avec EDL1

L’image a été prise en 2017 à la brasserie privée Erdinger Weißbier à Erding, en Allemagne. L’EDL1 et le doseur SSV sont montés dans une armoire en acier.

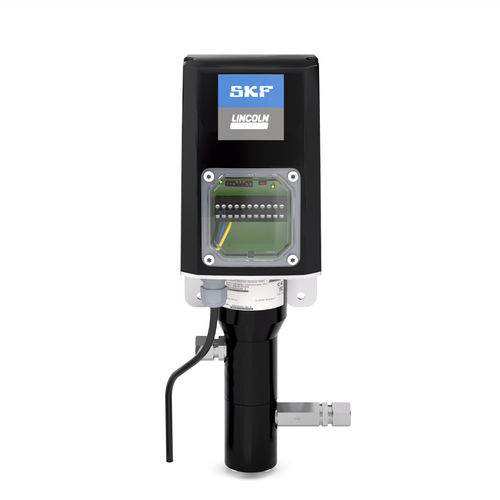

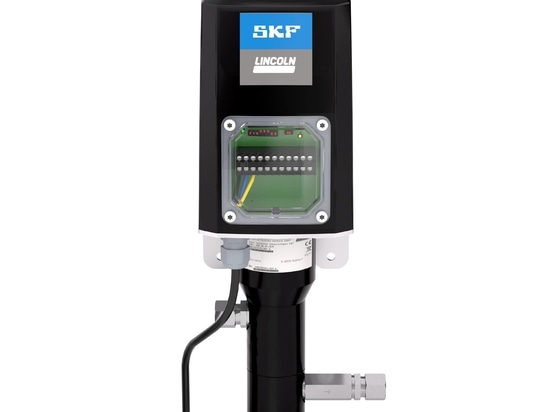

EDL1

Le lubrificateur électrique EDL1 est une pompe de dosage et de surpression conçue pour les applications où de longues distances séparent les pompes d’alimentation des points de lubrification. C’est la solution idéale pour moderniser et automatiser des systèmes de lubrification centralisée à longues lignes qui ne sont pas encore automatisés.

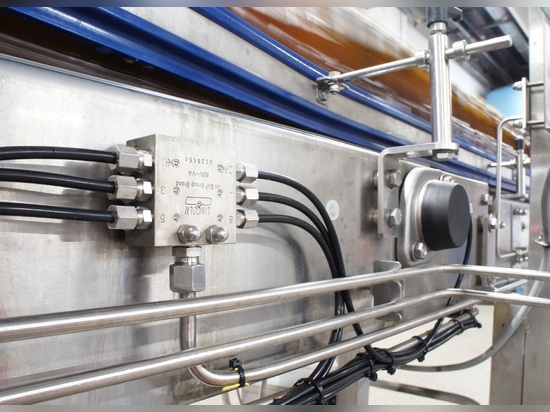

Dans la brasserie Erdinger – gros plan sur la ligne de remplissage avec dispositif SSV

L’image a été prise en 2017 à la brasserie privée Erdinger Weißbier à Erding, en Allemagne. Gros plan avec dispositif doseur SSV.

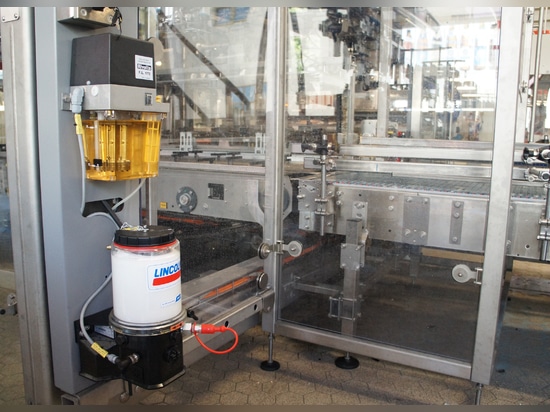

Dans la brasserie Erdinger – gros plan sur la P203 et la pompe MKx

L’image a été prise en 2017 à la brasserie privée Erdinger Weißbier à Erding, en Allemagne. Elle montre la P203 et la pompe MKx.

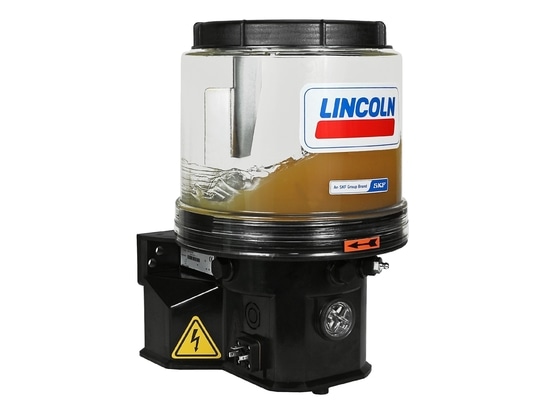

P203

Il s’agit d’une image de la pompe de lubrification centralisée P203. C’est une pompe compacte, robuste et très performante à lignes multiples, capable d’entraîner jusqu’à trois éléments et utilisée dans les systèmes de lubrification progressive automatisée. Les réservoirs sont disponibles en 2, 4, 8 ou 15 litres. La pression de service maximale est de 350 bar et la plage de température de fonctionnement va de –25 à 75 °C. Elle convient aux graisses jusqu’à NLGI 2 ainsi qu’aux huiles d’une viscosité minimale de 40 mm²/s.

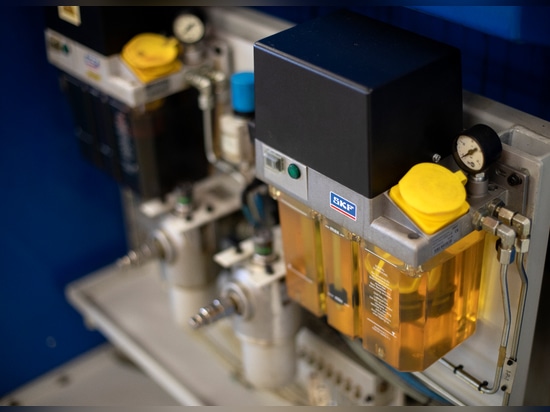

Pompe MKx

L’image montre deux pompes MKx alimentant des systèmes de lubrification à ligne simple.

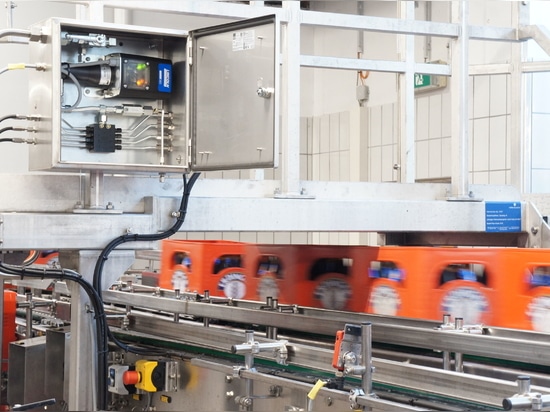

Dans la brasserie Erdinger – ligne de remplissage, avec EDL1

L’image a été prise en 2017 à la brasserie privée Erdinger Weißbier à Erding, en Allemagne. L’EDL1 et le doseur SSV sont montés dans une armoire en acier.
