SHINING 3D lance EinScan Trak : le premier système de suivi sans fil au monde, à double format et sans marqueurs

{{{sourceTextContent.subTitle}}}

SHINING 3D présente EinScan Trak, le premier système de suivi sans fil, à double format et sans marqueurs, qui améliore l'efficacité et la flexibilité pour diverses applications de numérisation.

{{{sourceTextContent.description}}}

Trak In, Markers Out
S'appuyant sur plus de 20 ans d'expertise dans la numérisation 3D de haute précision, SHINING 3D, fournisseur mondial de référence en solutions professionnelles de numérisation 3D, est fier de présenter EinScan Trak, le premier système de suivi sans fil au monde, à double format et sans marqueurs.

Conçu pour simplifier les flux de travail de numérisation 3D à grande échelle tout en gérant de manière transparente aussi bien les scènes étendues que les petits objets avec des performances de niveau professionnel, EinScan Trak combine un système de suivi optique avec un scanner portable amovible innovant, permettant aux utilisateurs de numériser efficacement de grands objets en mode suivi et d’effectuer une numérisation laser à la main pour une capture localisée et très détaillée.

Doté d’un système de suivi sans marqueurs, EinScan Trak permet aux utilisateurs de numériser directement les surfaces d’objets volumineux sans avoir à placer de marqueurs sur l’objet lui-même, tandis que le mode scanner portable prend également en charge la numérisation sans marqueurs par laser bleu pour les surfaces riches en détails, ce qui permet des flux de travail efficaces sans marqueurs aussi bien en mode suivi qu’en mode scanner portable, réduisant ainsi considérablement le temps de préparation et améliorant la productivité globale.

Avec ses trois modes de numérisation laser, son fonctionnement sans fil, ses configurations matérielles flexibles et son intégration intelligente dans les flux de travail, l’EinScan Trak offre une solution professionnelle de numérisation 3D pour la rétro-ingénierie, la personnalisation automobile, la préservation du patrimoine culturel, la conception technique et la numérisation d’objets de grande taille.

Un seul système, deux modes de fonctionnement

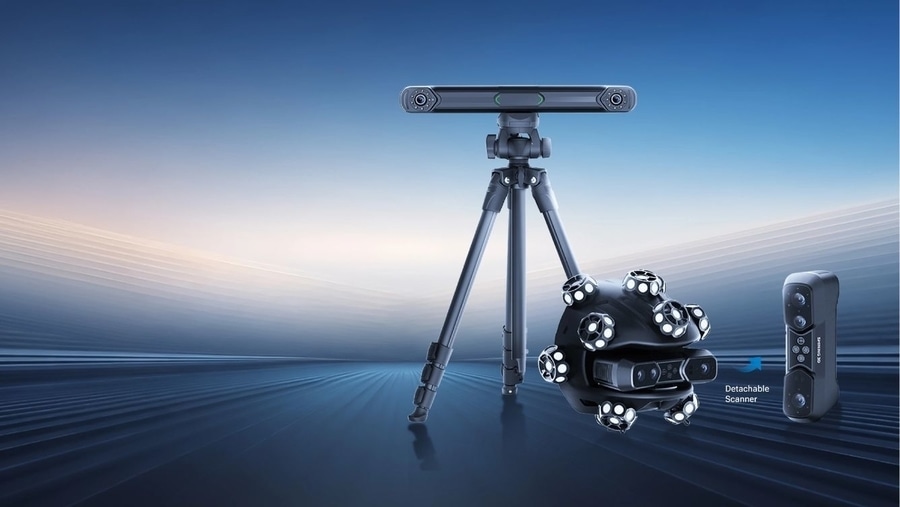

Tracker + scanner sphérique pour les objets de grande taille, scanner portable pour une flexibilité maximale

Les systèmes de numérisation à grande échelle traditionnels nécessitent souvent des solutions de numérisation différentes selon les tâches, ainsi que des configurations complexes et un temps de préparation important. La série EinScan Trak simplifie le processus en intégrant deux flux de travail de numérisation dans un seul système.

1. Mode de suivi

En mode de suivi, le scanner sphérique fonctionne sans fil avec le tracker pour offrir une numérisation rapide et étendue des objets de taille moyenne à grande, ce qui le rend particulièrement adapté à des applications telles que les carrosseries automobiles et les modifications après-vente, les hors-bord ainsi que les yachts privés.

Le tracker suit avec précision la position du scanner sphérique à l’aide de ses marqueurs rétroréfléchissants, ce qui élimine le recours à des repères ou caractéristiques continues de l’objet pour le suivi. Cela permet un flux de travail de numérisation plus flexible, offrant aux utilisateurs la possibilité de se déplacer efficacement d’une zone de numérisation à l’autre tout en garantissant une capture de données stable et fiable sur de grands objets.

2. Mode scanner portable

Pour les tâches exigeant une plus grande portée et une plus grande flexibilité, le scanner peut être rapidement détaché et utilisé de manière autonome en tant que scanner laser portable sans fil.

Ce mode est particulièrement efficace pour la capture de données à partir de petits composants mécaniques, de cavités profondes, d’espaces étroits et d’autres zones difficiles d’accès. En tant que scanner portable, il ne nécessite aucune configuration de tracker, ce qui facilite son déploiement, son transport et son utilisation pour la numérisation.

Les utilisateurs peuvent passer du mode de suivi au mode scanner au sein d’un même projet, garantissant ainsi une capture complète des données tout en améliorant la flexibilité et l’efficacité du flux de travail.

Au cœur du système de suivi

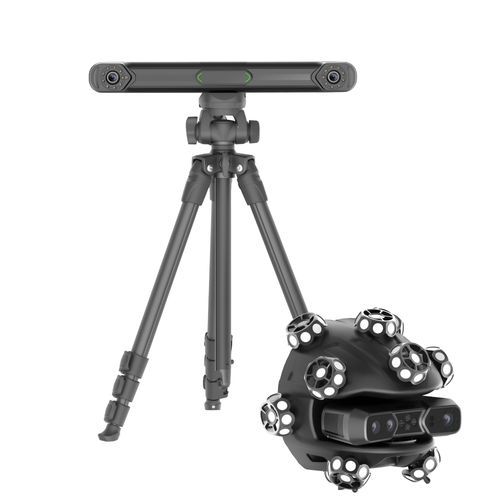

Le système EinScan Trak s’articule autour de deux composants étroitement coordonnés : un tracker optique et un module de numérisation sphérique conçu pour une couverture de surface hautement efficace. Le module de numérisation sphérique intègre un scanner portable amovible, qui peut être détaché pour une utilisation manuelle flexible.

Le scanner intègre deux caméras de profondeur de 2 Mpx et une caméra de texture de 5 Mpx pour la capture simultanée de données géométriques et de couleurs. Son système de projection laser se compose de lignes laser croisées pour une numérisation hautement efficace, de lignes laser parallèles pour la capture de détails fins et d’une ligne laser unique pour la numérisation de caractéristiques en profondeur, chaque mode étant optimisé pour des applications spécifiques. Le tracker est également équipé d’une caméra de profondeur de 5 MP afin d’améliorer les performances de suivi et la capture spatiale.

Trois modes laser bleu conçus pour répondre à des besoins variés

Haute efficacité, détails fins et caractéristiques en profondeur

La série EinScan Trak intègre trois modes de numérisation laser dédiés pour s’adapter à différentes applications.

Lignes laser croisées
Conçu pour un balayage à grande vitesse et une efficacité maximale, le projecteur de lignes laser croisées est disponible avec 19+19 lignes sur l’EinScan Trak. Le nombre accru de lignes laser permet de capturer davantage de données à chaque image, ce qui accélère l’acquisition des données tout en assurant un suivi plus fluide. La couverture étendue de la configuration Pro améliore encore l’efficacité du balayage et la productivité globale.

7 lignes laser parallèles
Doté de 7 lignes laser parallèles, ce mode est conçu pour capturer des arêtes vives et des détails fins avec une clarté exceptionnelle, ce qui le rend particulièrement adapté à la rétro-ingénierie, aux composants mécaniques et aux flux de travail de mesure. Il permet une capture précise des arêtes, des contours et des caractéristiques de surface complexes, aidant les utilisateurs à acquérir des données de haute qualité pour les applications où le détail est crucial.

Ligne laser unique
Optimisé pour les scénarios de numérisation complexes, le mode à ligne laser unique excelle dans la capture de données provenant de trous profonds, de canaux étroits, de structures internes et d’autres géométries difficiles d’accès. En étendant l’accessibilité de la numérisation à des zones souvent problématiques pour les méthodes de numérisation conventionnelles, il permet aux utilisateurs d’acquérir des données détaillées et fiables pour des pièces complexes et des projets de rétro-ingénierie exigeants.

Numérisation sans fil de grandes surfaces
Conçue pour des flux de travail de numérisation flexibles, la série EinScan Trak prend en charge à la fois le fonctionnement sans fil et filaire, permettant aux utilisateurs de se déplacer librement dans différents environnements sans être gênés par des câbles. Elle combine une numérisation rapide à grande portée avec une capture localisée de détails de haute précision, permettant une couverture efficace d’objets entiers tout en prenant en charge la reconstruction de détails fins lorsque cela est nécessaire. Équipé d’une batterie haute capacité et d’un module de communication Wi-Fi 6, le système se connecte via un réseau local (LAN) indépendant et s’appaire automatiquement au démarrage, garantissant une numérisation sans fil stable et fluide dans un rayon pouvant atteindre 4 mètres.

L’alignement multi-projets précis permet de fusionner de manière transparente les jeux de données capturés à partir de différentes positions du tracker grâce à un alignement basé sur les caractéristiques, sans nécessiter de marqueurs sur l’objet. Cela garantit un niveau de détail élevé et constant sur les projets de numérisation à grande échelle.

La fonction Hybrid Leapfrog étend encore la flexibilité de numérisation en permettant aux utilisateurs de repositionner en continu le tracker tout en conservant un suivi ininterrompu et une fiabilité de mesure stable, ce qui élargit considérablement la portée effective de numérisation pour la numérisation de grandes surfaces.

En complément de ce flux de travail efficace, la série EinScan Trak offre des vitesses de numérisation pouvant atteindre 2 900 000 points par seconde, ce qui permet aux utilisateurs de capturer rapidement et efficacement des objets de grande taille tout en accélérant les projets de numérisation exigeants.

Numérisation 3D sans marqueurs, adaptée à tous les scénarios

Le placement des marqueurs a traditionnellement été l’un des aspects les plus chronophages de la numérisation 3D. Dans de nombreuses applications, telles que la restauration de véhicules anciens, la préservation du patrimoine culturel et la numérisation d’œuvres d’art, le placement de marqueurs peut également s’avérer peu pratique, indésirable, voire interdit en raison de la nature et de la valeur des objets numérisés.

La série EinScan Trak relève ces défis grâce à des technologies avancées sans marqueurs, permettant une numérisation sans marqueurs non seulement en mode suivi via son système de suivi sans marqueurs, mais également en mode scanner portable, grâce à la technologie laser sans marqueurs de SHINING 3D. Pour les objets présentant des caractéristiques géométriques riches et non répétitives, le scanner portable utilise les caractéristiques de surface pour le suivi et l’alignement, ce qui permet aux utilisateurs de commencer immédiatement la numérisation sans configuration supplémentaire. Pour les applications nécessitant le plus haut niveau de détail de numérisation, les marqueurs globaux restent disponibles en option.

Créez efficacement des modèles 3D complets
Numérisation flexible, fusion intelligente

La série EinScan Trak combine une couverture de grande superficie et la capture de détails fins au sein d’un même projet. Pendant la numérisation, les utilisateurs peuvent basculer entre différentes résolutions et appliquer la « résolution locale » aux zones nécessitant davantage de détails, ce qui permet un flux de travail plus flexible alliant rapidité et précision. Avec une portée de numérisation allant jusqu’à 4 m et des résolutions pouvant atteindre 0,05 mm, le système prend en charge à la fois la numérisation efficace de grands objets et la capture de détails de haute précision.

Les données capturées en mode suivi et en mode scanner peuvent être fusionnées efficacement au sein d’un même projet, grâce à la compatibilité entre les différents modes laser. Ce flux de travail rationalisé réduit les données redondantes tout en permettant aux utilisateurs de créer des modèles 3D plus complets et cohérents avec une plus grande efficacité.

Un flux de travail sans fil hautement adaptable et flexible
La série EinScan Trak est conçue pour fonctionner de manière fiable dans des environnements réels exigeants. Ses capacités de numérisation avancées permettent une capture stable des données sur des surfaces difficiles, notamment les matériaux noirs, les finitions réfléchissantes, les composants métalliques et les jantes automobiles, ce qui minimise la perte de données tout en réduisant le besoin de préparation des surfaces. Cette polyvalence permet aux utilisateurs d’aborder en toute confiance un éventail plus large d’applications de numérisation dans les flux de travail industriels, automobiles et d’ingénierie.

Le système offre également des performances de numérisation fiables en intérieur comme en extérieur, y compris dans des environnements extérieurs présentant des conditions d’éclairage pouvant atteindre 110 000 lux.

L’autonomie de la batterie permet jusqu’à 5,5 heures de fonctionnement en mode suivi et jusqu’à 3,5 heures en mode scanner, tandis que les batteries remplaçables à chaud garantissent des flux de travail ininterrompus.

Sa structure en fibre de carbone haute résistance offre une excellente durabilité tout en conservant une portabilité optimale pour le transport et le déploiement sur le terrain.

Capture de texture HD 5 MP
Haute définition. Couleurs fidèles.

Traditionnellement, les systèmes de suivi laser sont appréciés pour leur rapidité, leur niveau de détail et leurs capacités de mesure, mais sont rarement associés à une acquisition de couleurs de haute qualité. Équipé d’une caméra de texture de 5 MP, l’EinScan Trak brise ce stéréotype en offrant une reproduction réaliste des couleurs et des matériaux, parallèlement à des données géométriques précises. Cela permet aux utilisateurs de préserver non seulement la forme d’un objet, mais aussi son aspect visuel, ce qui rend le système idéal pour la préservation du patrimoine culturel, les musées, la recherche scientifique, l’enseignement et l’archivage numérique.

Numérisation flexible, mesures précises, rétro-ingénierie optimisée
Solution de mesure professionnelle intégrée : EXMeasure

Mesures précises. Rapports visuels clairs.
Pour répondre à des exigences de mesure variées et offrir une expérience de haut niveau, la série EinScan Trak s’intègre parfaitement à EXMeasure. Le logiciel prend en charge plusieurs méthodes d’alignement de modèles et la création de caractéristiques pour les points, les lignes, les plans, les cylindres, les sphères et d’autres éléments géométriques, offrant ainsi une base flexible pour l’analyse dimensionnelle. Avec EXMeasure, vous pouvez effectuer en un clic une comparaison sous forme de carte de couleurs entre le modèle de référence et le modèle mesuré. Mesurez la planéité, le parallélisme, la cylindricité et bien d'autres paramètres dans la section d'inspection GD&T ; obtenez rapidement l'angle, la surface et le volume du modèle ou simulez des mesures au pied à coulisse pour le diamètre, la longueur et d'autres dimensions. EXMeasure offre une boîte à outils complète au sein d'un flux de travail rationalisé. Associée à la génération visuelle de rapports, elle permet de communiquer les résultats de mesure de manière plus claire et plus efficace, accélérant ainsi les processus de contrôle qualité et de vérification technique.

Rétro-ingénierie rationalisée. Modèles prêts pour la CAO.
Pour combler le fossé entre les données de numérisation 3D de haute qualité et les flux de travail CAO en aval, la série EinScan Trak s’intègre de manière transparente à la série EXModel. Le logiciel prend en charge l’édition efficace des maillages, l’alignement des coordonnées, l’extraction de primitives, les coupes transversales, l’esquisse 2D/3D, la modélisation de forme libre, la génération automatique de surfaces et la reconstruction basée sur les caractéristiques, offrant ainsi une base flexible pour la rétro-ingénierie et la refonte de produits. Avec EXModel, les utilisateurs peuvent convertir des maillages de numérisation complexes en géométrie modifiable prête pour la CAO, créer des références à partir d’un large éventail d’éléments géométriques et construire des surfaces et des profils précis pour affiner davantage la conception. Associé à une exportation CAO standard et à un transfert rationalisé des caractéristiques, EXModel aide les utilisateurs à passer plus efficacement des données de numérisation à des modèles numériques prêts à la fabrication, accélérant ainsi les workflows de rétro-ingénierie, d’optimisation de la conception et de validation de la production.

Conçue pour s’adapter à des exigences de numérisation variées, la série EinScan Trak permet aux professionnels de tous les secteurs de numériser le monde physique avec une efficacité et une flexibilité accrues. De la personnalisation spécifique à un secteur d’activité à la conception de produits et industrielle, en passant par la métrologie, le système offre un flux de travail fiable et rationalisé pour la capture de données 3D précises. Au-delà des applications industrielles, sa capacité à capturer à la fois une géométrie précise et des informations de couleur réalistes le rend également parfaitement adapté à la création de ressources numériques pour la RA, la RV et d’autres applications de contenu numérique, tout en ouvrant de nouvelles possibilités pour la préservation du patrimoine culturel, la numérisation d’œuvres d’art, l’éducation et la recherche scientifique, mettant ainsi la technologie avancée de numérisation 3D à la disposition d’un éventail encore plus large d’utilisateurs.

Ouvrir de nouvelles perspectives pour la numérisation 3D professionnelle

Depuis 2004, SHINING 3D se consacre au développement de matériel et de logiciels de numérisation 3D à la fois avancés et accessibles, établissant ainsi des bases solides en matière de R&D et de fabrication de solutions professionnelles de numérisation 3D. Au cours des deux dernières décennies, les technologies de l’entreprise ont donné les moyens d’agir à des professionnels issus d’un large éventail de secteurs, notamment la métrologie industrielle, l’inspection en champ complet, la modélisation 3D, la rétro-ingénierie et la dentisterie numérique, faisant de SHINING 3D un fournisseur mondial de confiance en matière de solutions de numérisation 3D professionnelles.

Avec le lancement de la série EinScan Trak, SHINING 3D franchit une nouvelle étape décisive dans le domaine de la numérisation 3D professionnelle.

Sans fil, sans marqueurs et conçue pour gérer toute la complexité de la numérisation en conditions réelles, cette série réunit la vitesse, la flexibilité et la précision exigées par l’ingénierie moderne, le tout au sein d’une plateforme unique et intégrée. Qu’il s’agisse de capturer des détails mécaniques complexes ou de numériser de grands équipements industriels, la série EinScan Trak permet aux professionnels de travailler plus rapidement, plus efficacement et avec davantage d’assurance sur un large éventail de projets de numérisation.
