Scanner 3D ou MMT : principales différences et meilleurs cas d'utilisation

{{{sourceTextContent.subTitle}}}

Découvrez les principales différences entre un scanner 3D et une machine à mesurer tridimensionnelle (MMT), pourquoi le scanner 3D est qualifié de « MMT portable », et apprenez quand utiliser chacun de ces outils pour obtenir une précision et une rapidité d'inspection optimales.

{{{sourceTextContent.description}}}

Le choix entre un scanner 3D et une machine à mesurer tridimensionnelle (CMM) se résume à une seule question : avez-vous besoin de données 3D rapides couvrant toute la surface, ou d’un contrôle dimensionnel par points offrant la plus grande fiabilité ?

Ces deux outils mesurent des objets physiques. Tous deux peuvent être utilisés pour le contrôle qualité, la rétro-ingénierie, le développement de produits et le contrôle de fabrication. Mais ils le font de manière différente, et ces différences ont leur importance lorsque la précision, la rapidité, la portabilité et la complexité des pièces sont en jeu.

Qu’est-ce qu’un scanner 3D ?

Un scanner 3D est un outil de mesure qui capture la forme d’un objet et la transforme en un modèle 3D numérique ou en un nuage de points. Selon le modèle, il peut utiliser des lignes laser ou de la lumière structurée LED pour collecter des données de surface.

En termes simples, un scanner 3D « voit » l’extérieur d’une pièce et enregistre très rapidement des milliers, voire des millions, de points de surface.

Qu’est-ce qu’une MMT ?

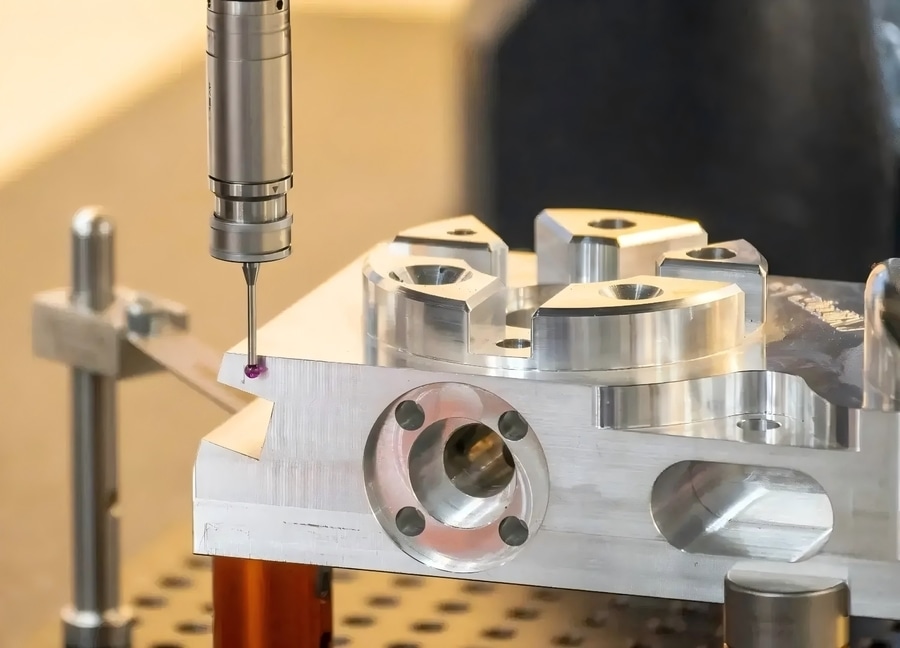

Une MMT, ou machine à mesurer tridimensionnelle, est un système d’inspection de précision qui mesure des points dans l’espace 3D. La technologie MMT traditionnelle utilise un palpeur qui touche physiquement la pièce pour collecter des données de coordonnées exactes. Certaines MMT utilisent également des palpeurs optiques ou à balayage.

On trouve souvent une MMT dans un laboratoire de qualité ou une salle d’inspection. Elle est largement utilisée lorsque les fabricants ont besoin d’une grande précision, de mesures reproductibles et de rapports dimensionnels formels pour les caractéristiques critiques.

Scanner 3D vs MMT : la différence pratique
Voici une façon simple de comprendre la différence : un scanner 3D capture rapidement la forme complète. Une MMT mesure des points sélectionnés avec une grande précision.

Cela ne signifie pas pour autant que l’un soit automatiquement meilleur que l’autre. Cela signifie simplement qu’ils sont conçus pour exploiter des atouts différents.

1. Méthode de mesure

Le scanner 3D capture la géométrie de la surface à l’aide de lumière et de caméras, collecte rapidement de grandes quantités de données et produit souvent un nuage de points ou un maillage. Un scanner 3D est idéal pour appréhender la forme globale et les écarts de surface.

La MMT utilise un palpeur ou un capteur pour mesurer des points spécifiques ; elle collecte moins de points, mais avec une précision très contrôlée. Les MMT génèrent souvent des rapports d’inspection dimensionnelle et sont idéales pour les mesures basées sur des caractéristiques et la validation de tolérances serrées.

2. Vitesse

Le scanner 3D est généralement plus rapide pour les formes complexes et l’inspection complète des pièces ; il peut capturer de grandes surfaces en quelques minutes, ce qui évite d’avoir à choisir manuellement chaque point de mesure.

La MMT peut être plus lente, en particulier pour les pièces complexes. Elle nécessite une programmation, une configuration, un montage et une stratégie de palpage, mais elle est efficace pour l’inspection répétée de cotes critiques connues.

3. Précision

La précision d’un scanner 3D dépend du type de scanner, de son étalonnage, de la technique de l’opérateur, de l’état de surface, de la taille de la pièce et de l’environnement ; elle varie généralement de quelques dixièmes de micromètre à plusieurs micromètres.

La MMT offre généralement une très grande précision, qui varie généralement de quelques dixièmes de micromètre à plusieurs micromètres.

4. Portabilité

Le scanner 3D portable est facile à déplacer. Il permet d’inspecter des pièces en atelier, sur le terrain ou chez un client. Il s’avère utile lorsque la pièce est trop grande, trop lourde, trop fragile ou trop coûteuse pour être transportée jusqu’à un laboratoire.

Alors que les MMT à pont traditionnelles sont fixes, il existe des systèmes MMT à bras portables et optiques ; cependant, de nombreux flux de travail MMT nécessitent encore une mise en place contrôlée. Les meilleures performances sont généralement obtenues dans des environnements stables et avec un montage adéquat.

Pourquoi un scanner 3D est-il qualifié de MMT portable ?

Un scanner 3D est parfois qualifié de MMT portable car il permet d’effectuer des mesures par coordonnées en dehors d’un laboratoire d’inspection traditionnel. À l’instar d’une MMT, il peut mesurer un objet dans l’espace 3D et comparer les résultats aux données CAO.

Un scanner 3D portable s’apparente à une « MMT » car il prend en charge l’inspection dimensionnelle, la mesure par coordonnées et la comparaison entre la pièce et le modèle CAO. Il est « portable » car il est souvent possible d’amener le scanner jusqu’à la pièce plutôt que d’amener la pièce jusqu’à la machine.

Cependant, un scanner 3D ne remplace pas toujours directement une MMT traditionnelle. Les deux systèmes peuvent présenter des différences en termes d’incertitude de mesure, de traçabilité, de capacités de palpage, de flux de travail logiciel et d’aptitude à respecter des tolérances serrées. Dans de nombreux ateliers, ils fonctionnent mieux ensemble.

Quand faut-il utiliser un scanner 3D ?

Utilisez un scanner 3D lorsque la rapidité, la couverture et la flexibilité sont primordiales.

Un scanner 3D est souvent le meilleur choix lorsque :
- Vous devez capturer toute la surface d’une pièce, et pas seulement quelques points
- La pièce présente des courbes complexes, des surfaces de forme libre, une géométrie moulée ou une forme organique
- Vous avez besoin d’une inspection visuelle rapide par rapport à un modèle CAO
- La pièce est trop grande ou trop difficile à déplacer vers une MMT
- Vous souhaitez mesurer une déformation, une usure, des bosses ou des variations de surface
- Vous souhaitez disposer d’un enregistrement numérique de l’objet à des fins de comparaison future

Par exemple, si vous contrôlez un boîtier en plastique moulé, la forme d’une aube de turbine, une pièce moulée ou un grand ensemble fabriqué, un scanner 3D peut vous fournir une image plus rapide et plus complète qu’un palpage point par point.

Quand faut-il utiliser une MMT ?

Utilisez une MMT lorsque la priorité est donnée à une mesure contrôlée et hautement fiable des caractéristiques.

Une MMT est souvent le meilleur choix lorsque :
- Vous avez besoin d’une inspection automatisée et hautement reproductible sur de grands volumes de production.
- Vous avez besoin de mesures présentant une faible incertitude dans des conditions environnementales contrôlées.
- Votre processus d’inspection repose déjà sur des programmes de MMT validés et des normes de rapport.

Par exemple, pour certifier la position réelle de trous usinés avec précision sur un composant aérospatial ou pour vérifier les cotes critiques requises pour l’acceptation par le client, une MMT est souvent préférée.

Pour de nombreux fabricants, la meilleure solution ne se résume pas à un choix entre scanner 3D et MMT. C’est la combinaison d’un scanner 3D et d’une MMT. Un scanner permet d’identifier rapidement les problèmes de forme généraux et de mettre en évidence les zones préoccupantes. Une MMT peut ensuite vérifier les cotes critiques grâce à un processus de mesure hautement contrôlé.

Ce processus combiné permet de réduire le temps d’inspection, d’améliorer la visibilité et d’aider les équipes à prendre de meilleures décisions avant que les pièces n’entrent dans les étapes suivantes de la production.
