Guide de configuration de l'actionneur avec le servocontrôleur Thanos AMC-AASD15A

{{{sourceTextContent.subTitle}}}

pour simulateur (course/vol/entraînement/tronc)

{{{sourceTextContent.description}}}

Le but de ce guide de démarrage rapide est de vous aider à configurer votre servomoteur AASD pour qu'il fonctionne avec les contrôleurs Thanos Motion. N'hésitez pas à nous contacter pour obtenir le manuel du servo.

Câbles de blindage du moteur

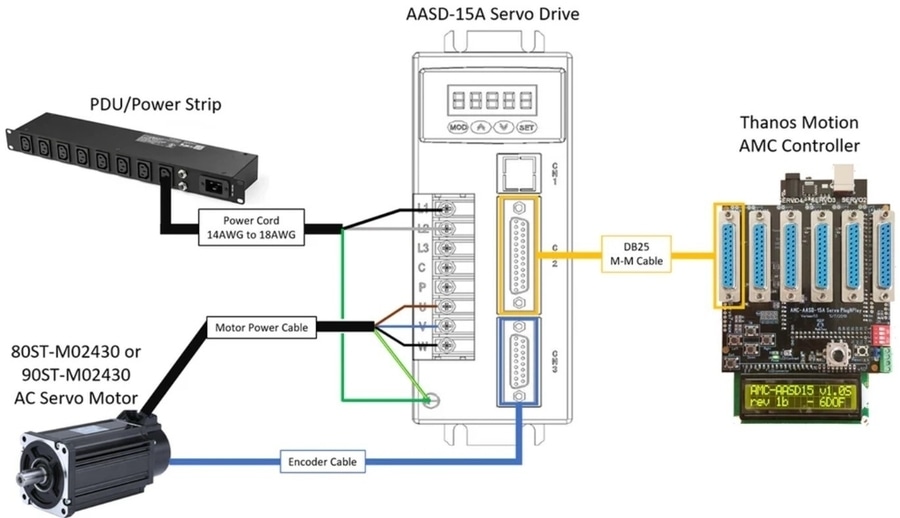

Dans la plupart des cas, le servomoteur AC, le servomoteur AASD, le câble d'alimentation du moteur et le câble de l'encodeur sont vendus ensemble. Connectez le servomoteur AC au servomoteur AASD à l'aide des câbles fournis, conformément au schéma ci-dessus. Il est recommandé d'utiliser un câble d'alimentation moteur blindé pour éviter les problèmes d'interférence électromagnétique avec d'autres appareils.

Câbles du contrôleur Thanos AMC
Des câbles d'extension DB25 mâle-mâle standard sont utilisés pour connecter le servodistributeur AASD au contrôleur Thanos AMC. Il est recommandé d'utiliser des câbles blindés pour réduire les risques d'interférences électromagnétiques.

Réinitialisation des paramètres d'usine
Avant de configurer votre servodistributeur AASD, il est recommandé de rétablir les paramètres d'usine par défaut

Appuyez sur le bouton Mode (MOD) jusqu'à ce que Fn000 s'affiche sur l'écran LED
Sélectionnez Fn004 à l'aide des boutons fléchés vers le haut et vers le bas
Appuyez sur le bouton SET et maintenez-le enfoncé pendant 3 secondes pour accéder à la fonction
Appuyez sur le bouton SET et maintenez-le enfoncé pendant 3 secondes pour réinitialiser les paramètres d'usine
L'écran LED indique "done" en cas de succès et "Err" en cas d'échec de la réinitialisation
Configuration de l'AASD
Réglez les paramètres suivants sur votre servomoteur AASD pour qu'il fonctionne avec les contrôleurs Thanos Motion

Guide de configuration de l'actionneur avec le contrôleur Thanos AMC-AASD15A

Le contrôleur de mouvement AMC-AASD15A peut contrôler les servomoteurs AASD-15A de manière sûre et précise. Le contrôleur permet de régler les paramètres suivants en fonction de vos actionneurs :

Course réglable de 10 mm à 1300 mm
Pas de vis réglable, 4mm, 5mm, 10mm ou 25mm d'avance par révolution
Direction réglable pour le placement en ligne ou en retrait du servomoteur
Sélection optionnelle des rapports de réduction de la courroie (1:1, 1:1.5, 1:2) pour les servomoteurs foldback.
Il prend en charge des plates-formes jusqu'à 6DOF (un câblage manuel supplémentaire pour 7DOF est également possible).

D'autres logiciels de mouvement sont également pris en charge : SIM RACING STUDIO, Simtools, FlyPT mover et le logiciel de mouvement 6DOF BFF de Ian, car il utilise le même format de données que tous mes contrôleurs de mouvement AMC.

Ce contrôleur a été conçu pour permettre la conversion des plateformes 4DOF du SFX100 à la compatibilité Simtools. Il a été construit sur la base du contrôleur AMC1280USB qui a déjà fait ses preuves, mais il dispose d'un firmware servo dédié et de connecteurs DB25 pour une utilisation plug and play facile.

Qu'est-ce qui le rend spécial ?
C'est un moyen entièrement autonome et sécurisé d'interfacer votre plateforme 4DOF ou 6DOF à Simtools, avec de nombreuses mesures de sécurité, tout en permettant un fonctionnement simple et prêt à l'emploi.

Exemple de servomoteurs AASD compatibles avec différentes tailles de brides :
Bride 80mm, 80ST-M02430
Bride 90mm, 90ST-M02430
Bride 110mm, 110ST-M04030
Bride 130mm, 130ST-M06025
