Les écrans tactiles capacitifs détectent le courant électrique du corps humain. Leur structure "sandwich" multicouche est constituée de matériaux stratifiés avec précision. Il en existe deux types : les écrans tactiles capacitifs de surface et les écrans tactiles capacitifs projetés, plus avancés, qui dominent les appareils modernes tels que les smartphones et les tablettes.

Nous prendrons ensuite l'exemple des écrans tactiles capacitifs projetés pour examiner leurs composants structurels.

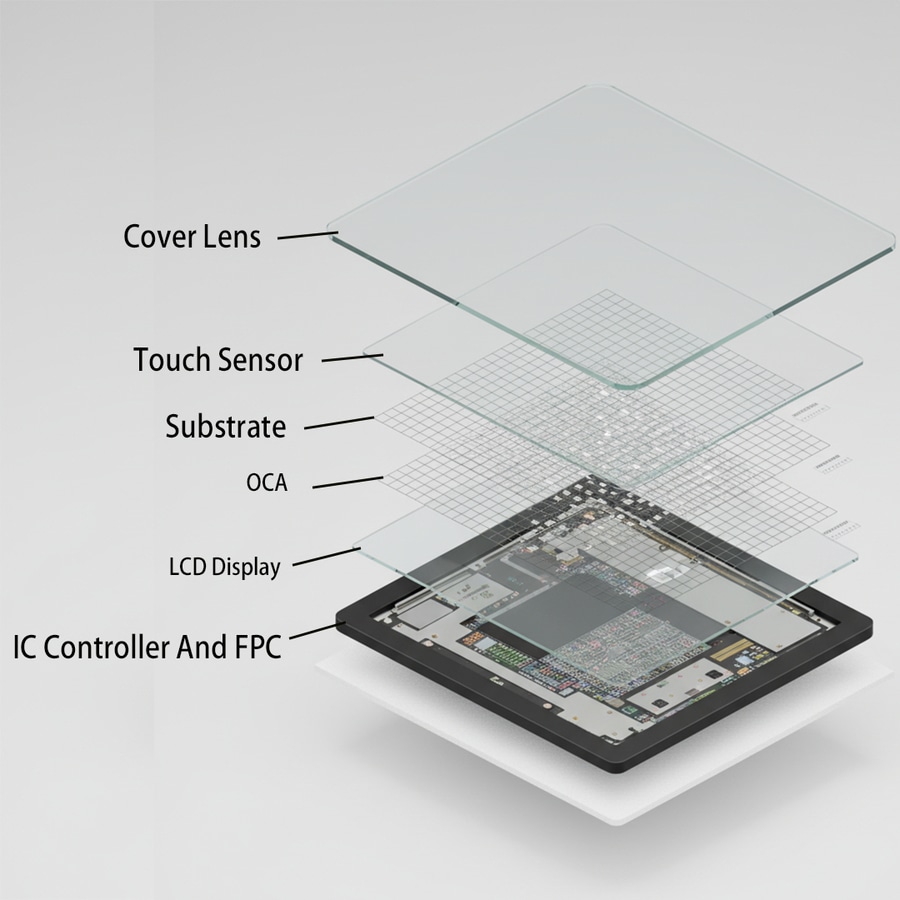

I. Structure des écrans tactiles capacitifs projetés Lentille / verre du couvercle

Fonction : Il s'agit de la couche extérieure durable pour l'interaction tactile, qui nécessite une dureté élevée, une résistance aux rayures et une clarté optique.
Processus de fabrication : Une couche d'encre sous-jacente dissimule les composants internes ; les logos sont ajoutés par impression.

1. Capteur tactile

Il s'agit de la couche centrale. Elle est constituée d'un film ou d'un substrat en verre recouvert d'ITO (oxyde d'indium et d'étain), un matériau conducteur transparent.
Structure : Grâce à des procédés de précision tels que la photolithographie, une grille complexe d'électrodes entrecroisées (formant généralement des motifs en forme de diamant le long des axes X et Y) est gravée sur ce substrat. Ces électrodes fonctionnent comme de minuscules condensateurs.

2. Verre/substrat du capteur

Il sert de support à la couche de capteur ITO. Il peut s'agir d'un substrat en verre ou d'un film PET flexible (moins coûteux et couramment utilisé dans les appareils de grande taille).

3. Adhésif optique transparent (OCA)

Un adhésif double face spécial à haute transparence est utilisé pour coller la lentille du couvercle et le capteur tactile de manière transparente. Il élimine l'espace d'air, réduit la réflexion de la lumière et améliore la transmission de la lumière et la clarté de l'affichage.

4. Écran LCD

La puce de contrôle surveille en permanence les changements de capacité à tous les points d'intersection du capteur tactile. Elle se connecte au capteur via un circuit imprimé flexible (FPC), calcule les positions coordonnées de ces changements de capacité et transmet ces signaux numériques au processeur principal de l'appareil.

En outre, voici une brève description du fonctionnement des écrans tactiles capacitifs projetés
Le contact d'un doigt crée un condensateur avec les électrodes du capteur, ce qui modifie la capacité locale. Le contrôleur détecte ce changement à une intersection spécifique afin de déterminer les coordonnées exactes (X, Y).

II. Avantages des écrans tactiles capacitifs

Par rapport aux technologies antérieures telles que les écrans tactiles résistifs, les écrans tactiles capacitifs offrent des avantages considérables :

1. Expérience tactile exceptionnelle

Sensibilité et fluidité élevées : Les écrans capacitifs réagissent rapidement, offrent des opérations de glissement extrêmement fluides et prennent en charge des commandes gestuelles complexes (telles que le zoom, la rotation et le glissement à plusieurs doigts).
Prise en charge du multi-touch : Il s'agit d'un avantage révolutionnaire des écrans tactiles capacitifs. Ils peuvent reconnaître plusieurs points de contact simultanément, jetant ainsi les bases d'expériences interactives riches (par exemple, zoom sur des images à deux doigts, commandes de jeux).

2. Durabilité et fiabilité excellentes

Résistance à l'usure : La surface est constituée d'une lentille de couverture en verre dur, qui est très résistante aux rayures et conserve son intégrité sans rayures dans des conditions normales d'utilisation.
Résistance à la poussière et à l'humidité : Grâce à une excellente étanchéité, les contaminants de surface (tels que les gouttelettes d'eau ou les taches d'huile) ont un impact minime sur la précision du toucher (bien que l'utilisation avec une main mouillée puisse devenir moins réactive).

3. Qualité d'affichage exceptionnelle

Transmittance lumineuse élevée (jusqu'à 90 %) : Chaque couche du matériau offre une transparence extrêmement élevée, ce qui permet à l'écran d'apparaître plus clair et plus vivant, sans presque aucun effet de "vision à travers une couche de papier" (par rapport aux écrans tactiles résistifs, qui n'ont généralement qu'une transmittance lumineuse d'environ 85 %).
Rapport de contraste élevé : Moins de réflexion de la lumière pour un affichage plus clair et plus vivant.

4. Fonctionnement convivial

Il n'est pas nécessaire d'appuyer avec force : La reconnaissance s'effectue par un léger effleurement ou même un survol (sur certains modèles), ce qui rend l'utilisation sans effort et naturelle. La fatigue des doigts est ainsi éliminée, même après une utilisation prolongée.

III. Limites des écrans tactiles capacitifs

Bien entendu, les écrans tactiles capacitifs présentent également certaines limites qui, à leur tour, mettent en évidence les caractéristiques de leur principe de fonctionnement :

Coût plus élevé : Les processus de fabrication complexes, en particulier pour les écrans tactiles capacitifs de grande taille, entraînent des coûts de production plus élevés que les technologies telles que les écrans tactiles résistifs.
Nécessite une entrée conductrice : Il fonctionne parfaitement à mains nues (le corps humain étant conducteur), mais ne peut pas être utilisé avec des gants ordinaires, des ongles, des crayons ou d'autres objets isolants (un stylet capacitif spécialisé ou des gants en tissu conducteur sont nécessaires).
Susceptibilité aux interférences électromagnétiques : Les performances peuvent devenir instables dans des environnements soumis à de forts champs électriques ou magnétiques.
Coûts de réparation élevés : L'écran est souvent entièrement laminé avec le verre de couverture, ce qui rend les remplacements coûteux en cas d'endommagement, car le module entier doit généralement être remplacé.

En résumé, les écrans tactiles capacitifs projetés dominent l'électronique moderne, grâce à des avantages tels que le multi-touch, la haute sensibilité, la clarté et la durabilité, qui permettent une expérience utilisateur transparente.
