Interfaces homme-machine et panneaux de contrôle industriels

{{{sourceTextContent.subTitle}}}

Interfaces homme-machine et panneaux de contrôle industriels

{{{sourceTextContent.description}}}

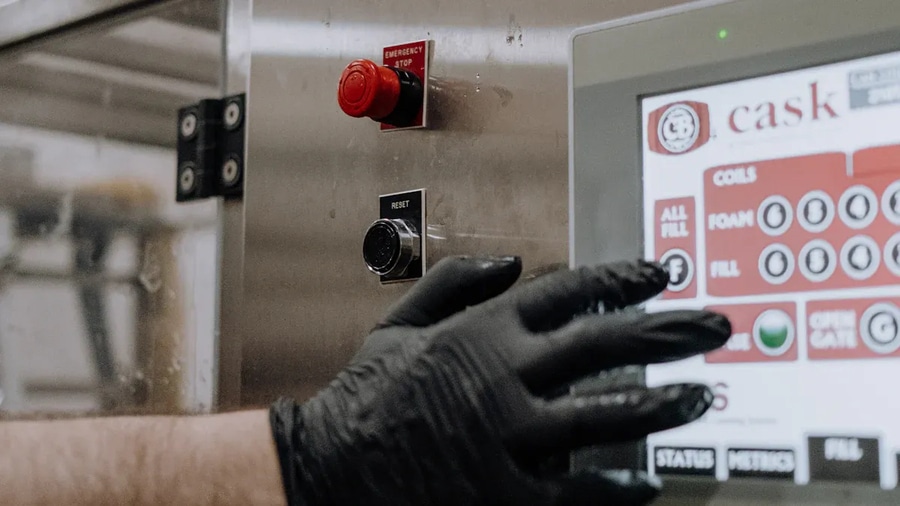

Dans les usines modernes, les interfaces homme-machine (IHM) et les panneaux de contrôle sont bien plus que de simples dispositifs permettant d'afficher des informations ou de saisir des données. Ce sont des composants stratégiques essentiels pour garantir la fiabilité des actifs de production, améliorer l'efficacité globale des équipements (OEE) et réduire les erreurs humaines à haut risque.

L'importance des IHM industrielles provient de leur durabilité de qualité industrielle, de leur ingénierie des facteurs humains profondément optimisée et de leur rôle en tant que centres d'information essentiels dans les stratégies d'automatisation et de numérisation industrielles (Industrie 4.0).

Ce rapport fournit une analyse approfondie de la valeur clé des IHM pour assurer la continuité opérationnelle, améliorer l'efficacité et servir de base à la future architecture de l'usine. Pour les dirigeants d'usine en quête de modernisation et d'excellence opérationnelle, l'évaluation des IHM doit s'appuyer sur une vision stratégique du coût total de possession (TCO). Ils doivent privilégier les plates-formes intégrées offrant une durabilité supérieure, une navigation simplifiée et de puissantes capacités de diagnostic en temps réel.

I. Fonctions essentielles et positionnement stratégique des IHM industrielles
1. Rôle de l'IHM dans la boucle de contrôle de la production
Les IHM industrielles modernes, en particulier les écrans tactiles industriels, occupent une position centrale et intégrée dans les systèmes d'automatisation des usines. Leur principal avantage réside dans leur capacité à agir à la fois comme des dispositifs d'entrée et de sortie. Ils remplacent les écrans, claviers et souris traditionnels séparés, offrant ainsi une interface opérationnelle rationalisée et puissante.

Cette intégration permet non seulement d'économiser de l'espace précieux sur les postes de travail, mais aussi d'améliorer la facilité et la rapidité d'exécution des opérations. Avec le développement de l'automatisation industrielle, les IHM sont des outils essentiels pour quantifier, suivre et réguler les processus industriels complexes. Elles offrent aux opérateurs un contrôle intuitif sur des systèmes complexes et permettent l'utilisation de nouvelles technologies. L'objectif ultime est d'accroître considérablement l'efficacité de la production et la productivité. La capacité multitâche des IHM a considérablement modifié l'informatique industrielle, de la même manière que les interfaces conviviales accélèrent les processus dans d'autres secteurs.

2. Passerelle d'information entre l'opérateur et le décideur
Les informations en temps réel fournies par les IHM sont essentielles pour améliorer l'agilité et la flexibilité des usines. Grâce au retour d'information instantané sur l'état des équipements et les données de production, les équipes opérationnelles peuvent rapidement répondre à l'évolution de la demande du marché ou ajuster les plans de production sur la base de données réelles. Cela permet aux usines d'utiliser des stratégies de contrôle adaptables et des modèles de contrôle de processus avancés, maximisant ainsi la valeur des équipements.

En outre, les IHM ont un impact considérable sur la réduction des risques liés aux projets et des coûts opérationnels en fournissant une plateforme universelle au niveau de l'usine et des outils opérationnels simplifiés. Une plateforme IHM standardisée améliore le transfert de connaissances, réduit le temps et les ressources nécessaires à la formation des opérateurs, et contribue à réduire les stocks de pièces détachées, ce qui permet de contrôler les coûts globaux.

Les systèmes d'automatisation deviennent de plus en plus complexes. Les opérateurs ont besoin de les gérer au moyen d'une interface centralisée. Par conséquent, si l'IHM est mal conçue ou peu fiable, elle devient immédiatement un goulot d'étranglement pour les performances et la fiabilité de l'ensemble du système d'automatisation. La position stratégique de l'IHM est donc élevée. Il ne s'agit plus d'une simple interface périphérique, mais d'un point de contrôle clé qui détermine directement l'efficacité réelle des dispositifs d'automatisation coûteux et complexes.

II. Ingénierie des facteurs humains : Réduire les erreurs et améliorer la sécurité
1. Analyse des défaillances de systèmes à haut risque causées par une mauvaise conception de l'IHM
Dans l'analyse des défaillances de systèmes complexes, l'erreur humaine reste le facteur le plus complexe et le plus difficile à comprendre. Les recherches montrent que l'erreur humaine est à l'origine de 60 à 80 % des défaillances de systèmes complexes, et peut atteindre 96 % dans le cas de systèmes plus simples. Les accidents historiques majeurs soulignent profondément la nécessité de comprendre les mécanismes conduisant aux catastrophes et l'impact de l'intervention humaine lors de la conception de systèmes homme-machine complexes.

De nombreux facteurs influencent la fiabilité des opérateurs. Les erreurs cognitives, la complexité du système, la charge de travail et la qualité de l'IHM elle-même ont toutes une influence significative. Par conséquent, la qualité de la conception de l'IHM détermine directement la capacité d'un opérateur à prendre des décisions correctes sous pression ou dans des conditions anormales, ce qui affecte à son tour la sécurité de l'ensemble du système de production.

2. Principes fondamentaux de la conception des interfaces industrielles
Pour minimiser la probabilité d'une erreur humaine, la conception d'une IHM industrielle doit suivre strictement les principes de l'ingénierie des facteurs humains :

Intuitivité et faible charge cognitive : Une excellente interface utilisateur doit être très intuitive. Cela signifie que toutes les informations et tous les éléments de contrôle doivent se trouver là où les utilisateurs les attendent, en utilisant des modèles familiers et une structure visuelle claire. Dans les environnements industriels, l'utilisation de graphiques normalisés et de présentations intuitives pour éviter toute interprétation inutile permet de réduire la charge cognitive de l'opérateur. Il s'agit là d'une condition essentielle pour améliorer la fiabilité opérationnelle.
Contrôle de l'utilisateur et gestion des exceptions : L'IHM doit être conçue de manière à ce que les utilisateurs se sentent à l'aise et aient le sentiment de contrôler le processus d'exploitation. Les opérateurs ont besoin de fonctions de navigation simples pour gérer efficacement diverses situations anormales. Par exemple, le fait de permettre aux utilisateurs d'annuler facilement des actions ou d'utiliser des "fils d'Ariane" réduit les conséquences négatives des erreurs.
Retour d'information et atténuation des erreurs : La communication entre le système et l'opérateur est essentielle. L'IHM doit fournir un retour d'information immédiat et clair, informant l'utilisateur qu'une action est en cours. Plus important encore, lorsqu'un système tombe en panne ou qu'une opération est incorrecte, l'IHM doit fournir des messages d'erreur ou un retour d'information instantanés, informatifs et constructifs. L'utilisateur est ainsi guidé vers la prochaine action corrective, ce qui minimise la frustration et la confusion de l'opérateur.
Étant donné que les défaillances de systèmes à haut risque sont principalement dues à des erreurs humaines et que ces erreurs sont directement liées à une charge cognitive élevée et à la complexité du système, une IHM bien conçue utilise des graphiques intuitifs et un retour d'information clair pour réduire efficacement la charge de travail de l'opérateur et améliorer la fiabilité opérationnelle. Par conséquent, une bonne conception d'IHM n'est pas seulement un outil d'efficacité. C'est un élément essentiel de la stratégie de "défense en profondeur" du système de sécurité de l'usine, qui protège efficacement les biens de production contre les erreurs opérationnelles.

III. La nécessité d'un matériel de qualité industrielle : Fiabilité et adaptabilité
1. Défis industriels difficiles et exigences de durabilité
Contrairement aux écrans grand public destinés aux particuliers et aux bureaux, les IHM industrielles doivent répondre aux exigences des environnements industriels difficiles. Les sols des usines sont souvent soumis à des températures extrêmes, à une forte humidité, à des vibrations et à des chocs. Les écrans tactiles industriels doivent être de conception robuste pour résister aux chocs et aux vibrations.

En outre, les IHM industrielles doivent avoir une forte résistance aux contaminants. Ils sont conçus pour résister aux polluants industriels courants tels que la saleté, l'huile, la graisse et les déversements de liquides et d'aliments. Pour ce faire, un boîtier en verre robuste et étanche est utilisé pour protéger les couches mécaniques internes sensibles. L'accent mis sur la durabilité garantit un transfert d'informations fiable et maintient le fonctionnement du système même dans des conditions difficiles ou potentiellement dangereuses. Ceci est vital pour la réussite des tâches critiques.

IV. Comparaison et sélection des technologies d'écrans tactiles industriels
La demande croissante en matière d'automatisation industrielle a conduit à l'adoption de la technologie des écrans tactiles, en remplacement des claviers traditionnels et des dispositifs de pointage qui sont moins fiables dans les environnements difficiles. Les différentes technologies d'écrans tactiles présentent des forces et des faiblesses diverses pour les applications industrielles :

La technologie capacitive projetée (PCAP) est le choix privilégié pour les IHM industrielles modernes. Elle intègre généralement des puces IC et des films d'électrodes transparents dans un panneau de verre, offrant une excellente clarté d'image et une grande résistance aux contaminants de surface. Ses principales caractéristiques sont une grande sensibilité et une fonctionnalité tactile multiple. La technologie PCAP permet de surmonter les limites des écrans capacitifs traditionnels qui ne peuvent pas être utilisés avec des gants. Sa haute sensibilité permet aux opérateurs de travailler avec des gants dans des environnements humides ou sales.

La technologie capacitive de surface ne permet pas l'utilisation de gants et nécessite un stylet spécial. Elle offre une bonne durabilité et une grande clarté d'image, mais ne prend pas en charge le multi-touch.

La technologie résistive est compatible avec l'utilisation de gants (activée par pression), mais sa résistance aux rayures est médiocre. Elle tolère la poussière, l'eau et la graisse, mais elle est peu visible à la lumière du soleil et ne prend pas en charge le multi-touch.

La technologie des ondes acoustiques de surface (SAW) ne fonctionne pas avec des objets durs et présente la plus grande résistance aux dommages. Cependant, elle nécessite une surface propre et est sensible à l'eau. Elle offre une grande clarté d'image, mais ne prend pas en charge le multi-touch.

La technologie infrarouge (IR) permet d'utiliser des gants et n'est pas sensible aux contacts de surface. Mais elle est sensible à la graisse et à la poussière. Elle offre la meilleure qualité d'image mais ne prend pas en charge le multi-touch.

Bien que le coût d'achat initial des écrans de qualité industrielle soit généralement plus élevé que celui des produits grand public, ils sont spécifiquement conçus pour une grande durabilité et une résistance aux chocs et à la contamination. Cela réduit la nécessité de remplacer et de réparer fréquemment les écrans en raison de facteurs environnementaux. Cette durabilité et cette fiabilité à long terme dans les tâches critiques permettent d'éviter les temps d'arrêt catastrophiques et coûteux. Par conséquent, à long terme, les IHM industrielles se révèlent plus rentables en réduisant le coût total de possession.

V. Avantages opérationnels et justification du retour sur investissement
1. Réduction des coûts grâce à une meilleure efficacité
La technologie des écrans tactiles industriels améliore considérablement la productivité des opérateurs grâce à une technologie facile à utiliser et à des interfaces intuitives. Les travailleurs peuvent obtenir des résultats plus rapidement et avec plus de précision, même dans des conditions difficiles. La conception intégrée et rationalisée des IHM permet d'économiser de l'espace précieux sur les consoles et de garder les postes de travail bien rangés. Grâce aux panneaux de verre robustes et aux cadres ouverts, ces appareils sont faciles à nettoyer et à entretenir, ce qui les rend idéaux pour les environnements industriels difficiles nécessitant une utilisation fréquente.

2. Impact de la modernisation des systèmes sur la maintenance et le diagnostic
La mise à niveau des IHM est souvent un élément clé des projets de modernisation des systèmes de contrôle des usines. Par exemple, un fabricant de produits laitiers était confronté à la menace constante d'un temps d'arrêt dû à un logiciel de visualisation RSView32 obsolète et à des automates programmables obsolètes. Il a donc entrepris une mise à niveau complète de son système d'automatisation. En passant à une plate-forme moderne, l'usine a retrouvé sa fiabilité opérationnelle.

La plateforme moderne a considérablement amélioré les procédures de maintenance et l'efficacité du dépannage. Le nouvel environnement d'ingénierie intégré et la nouvelle plateforme permettent des diagnostics avancés et des capacités de surveillance en temps réel. Cela simplifie considérablement les processus de maintenance et réduit le temps moyen de réparation (MTTR). En outre, l'utilisation d'une plate-forme universelle au niveau de l'usine et de fonctions de sécurité avancées protège l'investissement dans l'automatisation et la propriété intellectuelle de l'installation. Elle empêche également les modifications non autorisées du système, ce qui préserve les opérations futures.

D'un point de vue stratégique, la modernisation de l'IHM constitue une protection efficace contre le "risque lié aux technologies existantes" De nombreuses usines s'appuient encore sur des systèmes obsolètes qui ne bénéficient pas du soutien du fabricant, ce qui entraîne une pénurie de pièces de rechange et une vulnérabilité de la production. La mise à niveau de l'IHM et du logiciel de visualisation est souvent la première étape d'une initiative de modernisation globale. Le retour sur investissement ne provient pas seulement de petits gains d'efficacité mais, plus important encore, de l'élimination du risque de temps d'arrêt catastrophique dû à l'obsolescence technologique.

VI. Contribution indirecte de l'IHM à l'efficacité globale de l'équipement
Les IHM améliorent indirectement mais puissamment l'OEE d'une usine en soutenant plusieurs dimensions opérationnelles clés.

Dans le domaine de la sécurité, les IHM contribuent à réduire les taux d'erreur opérationnelle, ce qui permet d'éviter les conséquences catastrophiques, de protéger les biens de production et de s'aligner sur la stratégie de "défense en profondeur". Ceci est particulièrement important si l'on considère le rôle significatif de l'erreur humaine dans les défaillances des systèmes.

En matière de disponibilité, la fiabilité et la durabilité du matériel de qualité industrielle réduisent les temps d'arrêt dus aux facteurs environnementaux et garantissent une longue durée de vie. Les composants industriels peuvent résister à des températures extrêmes, aux vibrations, à l'huile et aux chocs.

En ce qui concerne la maintenabilité, des fonctions améliorées de diagnostic et de surveillance en temps réel réduisent le MTTR et améliorent l'efficacité du dépannage. Les plateformes modernes offrent des capacités avancées de diagnostic et de surveillance en temps réel.

En matière d'efficacité et de productivité, la simplification des entrées et l'intégration des processus accélèrent les flux de travail et améliorent la précision et la rapidité des résultats. Ces résultats sont obtenus grâce à des dispositifs d'entrée/sortie intégrés et à une technologie conviviale permettant un fonctionnement à grande vitesse.

VII. Tendances futures des IHM industrielles : Connectivité et expérience améliorée
1. Architecture distribuée des IHM dans l'industrie 4.0
Dans le contexte de l'industrie 4.0, l'architecture des IHM subit un changement fondamental. Les panneaux de contrôle centralisés traditionnels évoluent vers des systèmes distribués, davantage centrés sur l'humain. Le cœur de cette nouvelle architecture est la prise en charge de la connectivité sans fil et des appareils portables. Chaque employé de l'usine peut ainsi disposer de sa propre IHM et se connecter sans fil aux différents équipements qu'il contrôle. Ce modèle de contrôle distribué améliore considérablement la rapidité et la flexibilité de la réponse opérationnelle.

2. IHM mobiles et surveillance à distance
La collaboration homme-robot soutenue par des dispositifs portables est une caractéristique de la nouvelle ère. Les IHM mobiles offrent aux opérateurs une plus grande liberté au sein de l'usine, en leur permettant d'effectuer une surveillance et des opérations en temps réel sur le lieu même de l'équipement et des processus. En outre, la capacité des IHM mobiles à être personnalisées pour des applications industrielles spécifiques et à s'adapter à diverses situations améliore encore le confort d'utilisation et les performances.

3. Application de la réalité augmentée aux opérations industrielles
La technologie de la réalité augmentée a un potentiel de transformation dans le domaine des IHM industrielles. La réalité augmentée permet aux ingénieurs et aux techniciens d'accéder à l'analyse des données et à l'état du système en temps réel par le biais de superpositions visuelles lorsqu'ils sont sur place. Cela signifie que le personnel peut effectuer des installations complexes, des opérations, des dépannages ou des réparations de systèmes mécaniques sans avoir à se déplacer sur de longues distances. L'application de la technologie AR réduit considérablement les coûts et le temps consacrés à la maintenance, ainsi que les dépenses liées au cycle de vie des produits. Des technologies de RA plus avancées devraient voir le jour à l'avenir.

Les futures IHM passent du statut de simples "outils de contrôle" à celui de "systèmes d'orientation", démocratisant ainsi la connaissance. Les IHM traditionnelles nécessitaient un niveau élevé de formation et d'expérience opérationnelles, ce qui rendait difficile le transfert rapide des connaissances des travailleurs qualifiés. Les IHM mobiles et la technologie AR fournissent efficacement aux techniciens moins expérimentés des "conseils d'experts" sur place grâce à des données en temps réel et à des superpositions visuelles. Cette tendance de développement "incorpore" efficacement les connaissances opérationnelles dans l'interface, réduit la dépendance à l'égard d'un capital humain hautement spécialisé et améliore considérablement l'efficacité de la formation et la précision opérationnelle des nouveaux employés.

VIII. Conclusion et recommandations de mise en œuvre
L'importance des interfaces homme-machine industrielles et des panneaux de contrôle dans le fonctionnement des machines industrielles se reflète dans leur triple valeur stratégique : Premièrement, en tant qu'accélérateur de l'efficacité opérationnelle, permettant des processus rapides et performants grâce à des fonctions d'entrée/sortie intégrées et à une conception conviviale. Deuxièmement, en tant que gardien de la sécurité des systèmes, ils réduisent les erreurs humaines grâce à des principes stricts d'ingénierie des facteurs humains et protègent les systèmes à haut risque. Troisièmement, en tant que technologie habilitante de base pour la stratégie Industrie 4.0, elle jette les bases des futures opérations d'usine en prenant en charge le contrôle distribué, la connectivité mobile et les applications de réalité augmentée.

Pour tirer pleinement parti de la valeur des IHM, il est recommandé que les équipes de gestion et d'ingénierie des usines envisagent les stratégies de mise en œuvre suivantes :

Dans l'évaluation des priorités matérielles, concentrer les investissements sur les IHM qui doivent fonctionner en continu dans des conditions environnementales extrêmes afin de maximiser la fiabilité et la durée de vie.
En ce qui concerne la sélection des technologies, compte tenu des exigences en matière de fonctionnement et de durabilité des gants dans les environnements industriels, il convient de donner la priorité à la technologie des écrans tactiles capacitifs projetés, qui se caractérise par une grande sensibilité, une prise en charge de la multiplicité des contacts et une forte résistance aux contaminants.
Dans la stratégie de conception des facteurs humains, mettez en œuvre des principes de conception fondés sur l'ingénierie des facteurs humains. Veillez à ce que les interfaces soient intuitives, fournissez un retour d'information clair et mettez en œuvre des mécanismes robustes de traitement des erreurs. Cela permet de minimiser la probabilité d'erreur humaine et de traiter l'IHM comme un outil de réduction du risque opérationnel.
Dans le cadre de la planification de l'architecture orientée vers l'avenir, planifiez et déployez des plateformes IHM qui prennent en charge la connectivité sans fil, les opérations mobiles et les applications AR. Cela permet de poser des bases solides pour le contrôle distribué et la maintenance à distance de l'ère de l'industrie 4.0, plus flexible, plus efficace et intégrant des connaissances.
Nous espérons que vous avez trouvé ces principes fondamentaux de l'écran tactile ou du panel PC instructifs. Goldenmargins offre une large sélection d'écrans tactiles industriels et de panneaux tactiles PC de différentes tailles et configurations, y compris des écrans tactiles de qualité médicale, des écrans tactiles lisibles en plein soleil, des écrans tactiles à cadre ouvert et des panneaux tactiles étanches, ainsi que d'autres conceptions uniques d'écrans tactiles ou de panneaux PC. Pour en savoir plus sur nos services, cliquez ici ou appelez-nous au +86 755 23191996 ou [email protected].
