Comment la surveillance acoustique permanente permet d'éviter les défaillances catastrophiques des purgeurs de vapeur et des vannes de process dans les boucles stériles

{{{sourceTextContent.subTitle}}}

Dans le domaine de la formulation et de la fabrication pharmaceutiques, les systèmes de distribution de vapeur jouent un rôle essentiel dans le maintien de conditions de traitement stériles.

{{{sourceTextContent.description}}}

De la vapeur pure circule en continu dans les boucles de nettoyage en place (CIP) et de stérilisation en place (SIP) afin d’éliminer les risques microbiologiques et de stériliser les canalisations de process, les bioréacteurs et les machines de remplissage.

Au cœur de ces boucles se trouvent les purgeurs de vapeur et les vannes de régulation. Ces vannes doivent fonctionner sans faille pour maintenir des barrières thermiques précises et assurer le contrôle du processus. Malgré leur importance, les purgeurs de vapeur et les vannes font souvent l’objet d’une approche de maintenance de type « run-to-failure » (fonctionnement jusqu’à la panne), où les problèmes ne sont traités qu’après une panne totale. Pour éviter des arrêts coûteux et préserver la qualité des produits, les sites adoptent une surveillance acoustique continue afin de suivre en temps réel l’état de ces équipements essentiels.

Les risques opérationnels et financiers liés aux défaillances silencieuses
Lorsque les purgeurs de vapeur et les vannes de régulation tombent en panne, les conséquences opérationnelles peuvent être graves :

Purgeurs de vapeur bloqués en position ouverte (fuite de vapeur) : un purgeur bloqué en position ouverte laisse la vapeur vive s’échapper directement dans le système de retour des condensats. Cela entraîne d’énormes pertes d’énergie thermique, augmente les coûts de combustible de la chaudière et perturbe les profils de température et d’humidité des salles blanches.
Purgeurs de vapeur bloqués en position fermée (refoulement de condensat) : un purgeur bloqué en position fermée empêche l’évacuation de l’eau de condensation, provoquant un refoulement du condensat dans la boucle de vapeur. Cette accumulation d’eau crée des « points froids » qui compromettent les cycles de stérilisation, bloquent les opérations de nettoyage en place (CIP) et menacent la validation de la stérilité.
Cavitation et fuites au niveau des vannes : les vannes de process soumises à d’importantes différences de pression sont très sensibles aux fuites par dérivation interne et à la cavitation, c’est-à-dire l’effondrement destructeur de bulles de vapeur qui érode rapidement les sièges de vanne et les roues de pompe.

En cas de défaillance d’un purgeur ou d’une vanne critique, plusieurs lignes de production doivent être immédiatement arrêtées pour permettre les réparations d’urgence et la restérilisation du système, ce qui entraîne des pertes de production importantes.

Améliorer la fiabilité grâce au système Vigilant
Les inspections acoustiques traditionnelles par ronde sont très efficaces, mais elles ne fournissent qu’un simple « instantané » de l’état des équipements au moment du test. Pour les boucles de vapeur et de fluides à haut risque et d’importance critique, une surveillance continue est essentielle.

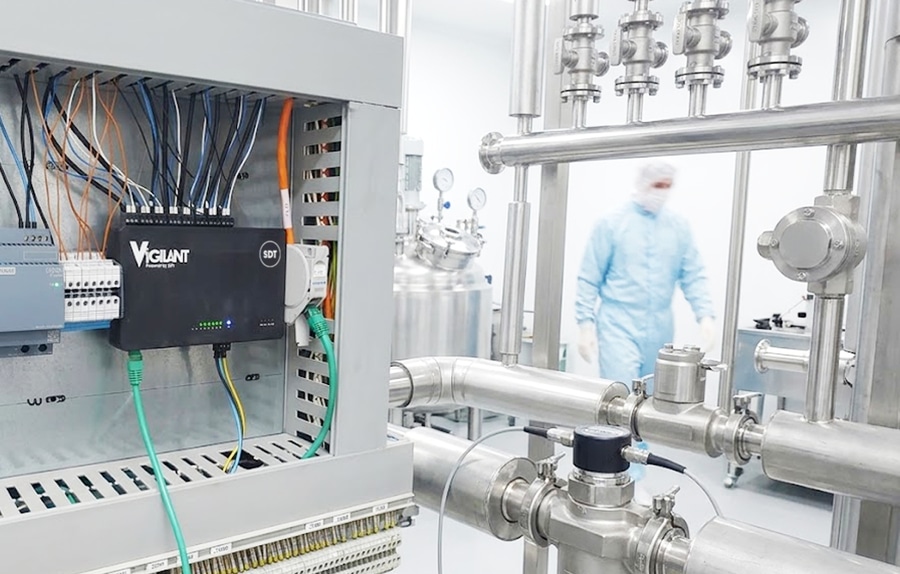

Le système Vigilant est une plateforme de surveillance d’état à 8 canaux, installée de manière permanente, qui combine le diagnostic par ultrasons par contact avec une analyse des vibrations à haute résolution. Situés directement sur le corps de la vanne ou le boîtier du purgeur de vapeur, les capteurs de Vigilant captent en continu les émissions acoustiques à haute fréquence et transmettent les données en temps réel à des plateformes centralisées.
En analysant les schémas d’écoulement turbulent, Vigilant peut rapidement faire la distinction entre un cycle standard, une situation de « blow-through » (purge par ouverture) due à une défaillance et un purgeur obstrué.

Pour les vannes de régulation de processus, Vigilant détecte les premiers stades des fuites internes par dérivation et de la cavitation bien avant que la défaillance n’ait un impact sur les températures des produits en aval ou n’endommage les équipements.

Tirer parti des avantages de la maintenance prédictive des vannes
Le passage d’une maintenance réactive à une surveillance continue grâce à Vigilant offre des avantages significatifs pour les opérations pharmaceutiques :

Production ininterrompue : les diagnostics en temps réel préviennent l’apparition soudaine de points froids pendant les cycles de stérilisation, garantissant ainsi la continuité totale du processus et réduisant le risque de rejet de lots.
Réductions de la consommation d’énergie et des émissions : en identifiant immédiatement les purgeurs en position ouverte défectueuse, les usines ont fait état d’économies d’énergie liées à la vapeur pouvant atteindre 25 %, ce qui se traduit par une réduction directe des émissions de CO₂.
Allocation optimisée des ressources : les diagnostics continus et automatisés éliminent le besoin d’inspections manuelles, par circuit, des conduites de vapeur fortement sécurisées ou difficiles d’accès, permettant ainsi aux ingénieurs en fiabilité de se concentrer sur les actions correctives hautement prioritaires.
La surveillance acoustique continue assurée par le système Vigilant fournit aux sites pharmaceutiques les outils nécessaires pour protéger leurs actifs, améliorer leur efficacité opérationnelle et respecter strictement les réglementations environnementales.
