Répartition sûre des efforts, même sous des charges de flexion élevées

{{{sourceTextContent.subTitle}}}

RINGSPANN propose des éléments de serrage coniques destinés aux applications soumises à des moments de flexion

{{{sourceTextContent.description}}}

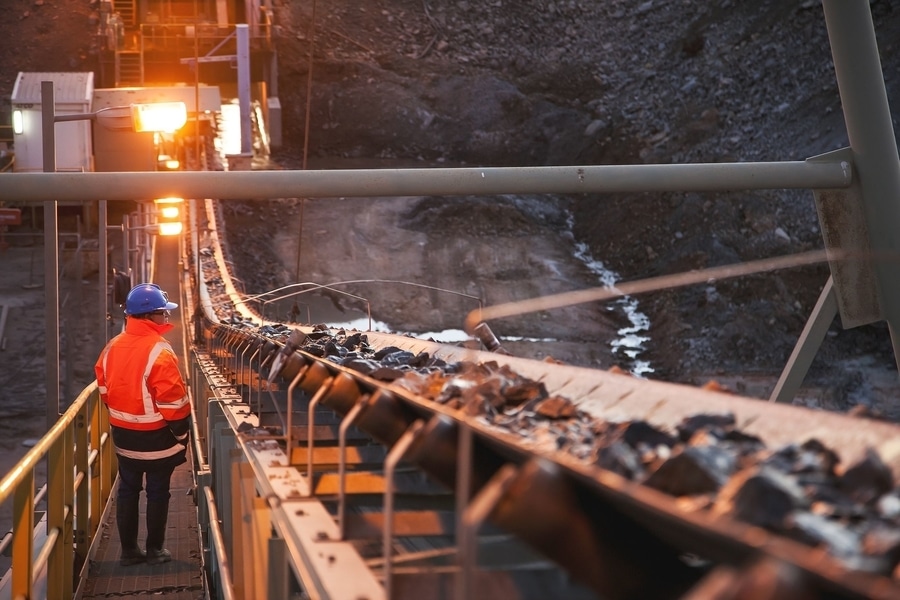

Bad Homburg, juin 2026. – « L’utilisation dans les tambours moteurs et de renvoi des systèmes de convoyage destinés au transport de matériaux en vrac grossiers et abrasifs dans les mines, l’extraction de matières premières et l’industrie minière constitue sans aucun doute l’une des applications les plus exigeantes pour les ensembles de serrage arbre-moyeu. Contrairement à de nombreuses applications standard de la technologie d’entraînement industrielle, ces ensembles doivent non seulement absorber des couples, mais aussi des moments de flexion élevés. En effet, dans les systèmes de convoyage à usage intensif, des situations de charge surviennent constamment pendant le fonctionnement, dans lesquelles les tambours en rotation se déforment considérablement – et ce, loin d’être toujours de manière uniforme, mais à des degrés variables, en fonction de la charge. Les ensembles de serrage montés entre l’arbre du tambour et ses fonds frontaux doivent être capables de faire face à cette interaction de manière fiable et durable, tout en garantissant en permanence une transmission de force sans perte dans la chaîne cinématique. Afin d’offrir aux concepteurs de systèmes d’entraînement une solution de haute qualité pour cette tâche complexe, RINGSPANN a spécialement développé les éléments de serrage coniques de la série RLK. Conçus sur mesure pour le scénario décrit, ils comptent parmi les produits phares de l’offre «tout-en-un» de l’entreprise. « Leur conception, le choix des matériaux, le traitement des surfaces : tout est ici précisément adapté aux applications soumises à des moments de flexion élevés. La gestion de la qualité pour la production de nos jeux de serrage coniques RLK est extrêmement stricte et inclut une optimisation de la concentricité garantissant le respect des normes de précision les plus élevées », explique André Artmann, responsable de l’équipe client pour les gammes de produits « éléments de serrage » et « accouplements » chez RINGSPANN.

Les kits de serrage garantissent la disponibilité du système

La conception de haute qualité des kits de serrage RLK de RINGSPANN offre une forte valeur ajoutée tant aux fabricants qu’aux exploitants de systèmes équipés de chaînes cinématiques, qui doivent fonctionner en toute sécurité sous la contrainte de moments de flexion variables. En effet, ils contribuent de manière significative à la sécurité de fonctionnement et à la disponibilité de l’installation, car ils minimisent le risque de dommages en service, de réparations chronophages et d’arrêts coûteux. « Les problèmes courants tels que la déformation du fond du tambour, les déplacements axiaux indésirables, les difficultés de démontage ou la rupture d’arbre – indiquée par une corrosion par frottement – peuvent être presque totalement écartés si la conception est correcte. De plus, nos kits de serrage coniques facilitent le montage et permettent un remplacement rapide », souligne André Artmann. Par ailleurs, lors de la conception des kits de serrage RLK, les ingénieurs de RINGSPANN ont suivi les spécifications habituelles des fabricants de tambours renommés.

Sept variantes pour de nombreux tambours

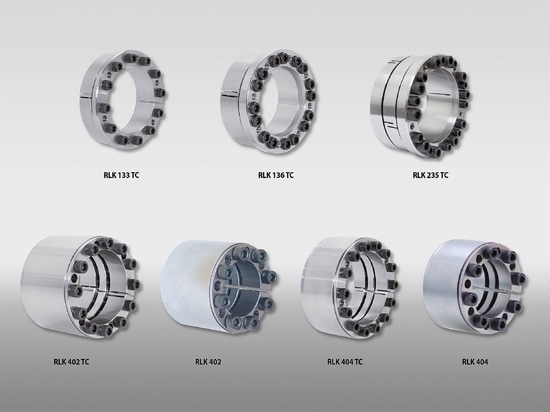

RINGSPANN propose actuellement ses éléments de serrage pour les applications soumises à des moments de flexion en sept versions de base sans entretien, chacune étant disponible en standard dans jusqu’à 30 tailles. Toutes les versions sont autocentrantes avec une grande précision, conviennent également à une utilisation dans des systèmes d’entraînement réversibles et sont livrées prêtes à être installées. Au total, les concepteurs ont le choix entre des kits de serrage coniques permettant de transmettre des couples allant jusqu’à 1 727 560 Nm et des moments de flexion allant jusqu’à 1 122 900 Nm (Mb max). André Artmann explique : « Nos kits de serrage sont conçus pour une utilisation sur tambour et s’adaptent à différents types de tambours ainsi qu’à divers scénarios d’installation. Selon la série et la taille, ils permettent des moments de flexion exceptionnellement élevés, pouvant atteindre 60 % du couple transmissible ! Leur conception structurelle s’appuie sur les résultats récents issus de projets d’étude menés conjointement avec des universités et des instituts de recherche de premier plan.» Outre les versions de série, la réalisation de modifications sur mesure et de solutions spéciales fait également partie de l’offre de RINGSPANN. ms
