Caméras thermiques SWIR vs MWIR vs LWIR

{{{sourceTextContent.subTitle}}}

les technologies de l'infrarouge à ondes courtes (SWIR), de l'infrarouge à ondes moyennes (MWIR) et de l'infrarouge à ondes longues (LWIR) - chacune avec des caractéristiques de longueur d'onde distinctes - ont développé des scénarios d'application uniques.

{{{sourceTextContent.description}}}

Dans les applications civiles telles que l'inspection industrielle, la surveillance de la sécurité et le contrôle de l'environnement, les caméras thermiques infrarouges sont devenues des équipements essentiels en raison de leurs capacités de perception qui dépassent celles de la lumière visible. Parmi elles, les technologies infrarouge à ondes courtes (SWIR), infrarouge à ondes moyennes (MWIR) et infrarouge à ondes longues (LWIR) - chacune avec des caractéristiques de longueur d'onde distinctes - ont développé des scénarios d'application uniques. Cet article examine en détail les principes techniques, les caractéristiques principales et les scénarios de mise en œuvre civile de ces trois technologies, en mettant particulièrement l'accent sur la valeur d'application étendue des caméras thermiques infrarouges à ondes longues. Il vise à fournir des conseils pour la sélection des équipements dans divers secteurs.
1. Définition et portée des trois bandes infrarouges principales
Le rayonnement infrarouge désigne les ondes électromagnétiques dont la longueur d'onde est comprise entre 0,75 et 1 000 μm. La technologie de l'imagerie thermique sélectionne généralement trois fenêtres atmosphériques avec une transmittance atmosphérique élevée comme bandes opérationnelles principales, en évitant les régions de forte absorption par des molécules telles que la vapeur d'eau et le dioxyde de carbone dans l'atmosphère afin de garantir des performances d'imagerie stables.
Les gammes de longueurs d'onde des trois bandes principales sont clairement définies :
Short-infrarouge à ondes (SWIR) : 1-2,5 μm, une bande de transition entre la lumière visible et l'infrarouge à ondes moyennes.
Mid-Infrarouge à ondes multiples (MWIR) : 3-5 μm, bande dominée par le rayonnement thermique.
Long-infrarouge d'onde moyenne (LWIR) : Longueurs d'onde 8-14 μm, la bande principale pour le rayonnement thermique des objets à température ambiante et la bande la plus utilisée dans les applications civiles d'imagerie thermique.
Bien que ces divisions de bande ne soient pas absolues - les produits de différents fabricants peuvent présenter de légères variations - les plages principales se concentrent systématiquement autour des fenêtres de transmission atmosphérique. Cela garantit une acquisition efficace des informations sur la cible, même dans des environnements complexes.
2. Caméra thermique SWIR : Technologie d'imagerie à haute résolution reposant sur la lumière réfléchie
1) Principe d'imagerie et caractéristiques principales
Le principe d'imagerie des caméras infrarouges à ondes courtes est plus proche de celui des caméras ordinaires à lumière visible. Sa fonction principale est de détecter la lumière infrarouge réfléchie par les cibles plutôt que le propre rayonnement thermique des objets. Les caméras infrarouges à ondes courtes doivent s'appuyer sur des sources lumineuses externes, telles que la lumière infrarouge émise par le soleil, la lune, les étoiles ou les illuminateurs actifs, qui forment une image après réflexion sur la cible.
Les principales caractéristiques sont les suivantes
High imagerie de résolution avec une reproduction exceptionnelle des détails, offrant une expérience visuelle comparable à la lumière visible.
Ability pour pénétrer certains matériaux tels que les plaquettes de silicium, le verre, la fumée et le brouillard, ce qui en fait un outil idéal pour les essais non destructifs dans des environnements complexes.
les capteurs Core utilisent principalement de l'arséniure d'indium et de gallium (InGaAs), offrant des temps de réponse rapides et un fonctionnement stable à température ambiante.
2) Applications typiques
Industrial Inspection : Détection des défauts dans les tranches de semi-conducteurs, contrôle de la qualité des cellules solaires et inspection des joints de soudure sur les cartes de circuits électroniques - en tirant parti de sa capacité à pénétrer les matériaux en silicium pour des essais non destructifs.
Agricultural et inspection des aliments : Identification des grains moisis et détection des meurtrissures internes dans les fruits - distinction des différences de composition des matériaux grâce aux caractéristiques spectrales de l'infrarouge à ondes courtes.
3. Caméra thermique MWIR : Technologie d'imagerie par rayonnement thermique axée sur les cibles à haute température
1) Principe d'imagerie et caractéristiques principales
Les caméras infrarouges à ondes moyennes détectent principalement le rayonnement thermique inhérent d'un objet et présentent une sensibilité accrue aux émissions thermiques des objets à haute température. Selon la loi de Planck, le pic de rayonnement des objets à haute température est concentré dans la bande infrarouge à ondes moyennes. Par conséquent, les caméras MWIR fonctionnant dans cette bande peuvent capturer efficacement les signaux thermiques de cibles à haute température avec une intensité de signal élevée et de fortes capacités anti-interférences.
Leurs principales caractéristiques sont les suivantes
No source lumineuse externe requise ; l'imagerie repose uniquement sur le rayonnement thermique de la cible, ce qui permet de travailler dans l'obscurité totale.
Sensitive aux changements de température, capable de détecter des différences de température subtiles, adapté à l'identification précise de cibles à haute température.
Good transmission atmosphérique, convient à la détection à moyenne et longue distance avec moins d'interférences dues à la vapeur d'eau et aux aérosols qu'avec l'infrarouge à ondes longues.
2) Applications typiques
Remote Surveillance de cibles à haute température : Surveillance de la température des fours et chaudières industriels ; inspection à distance des équipements à haute température dans l'industrie énergétique, évitant l'exposition du personnel aux risques liés aux hautes températures.
Environmental surveillance : La surveillance de l'activité volcanique et les systèmes d'alerte précoce aux incendies de forêt captent les signaux des sources de chaleur à haute température, fournissant des données pour la prévention et l'atténuation des catastrophes.

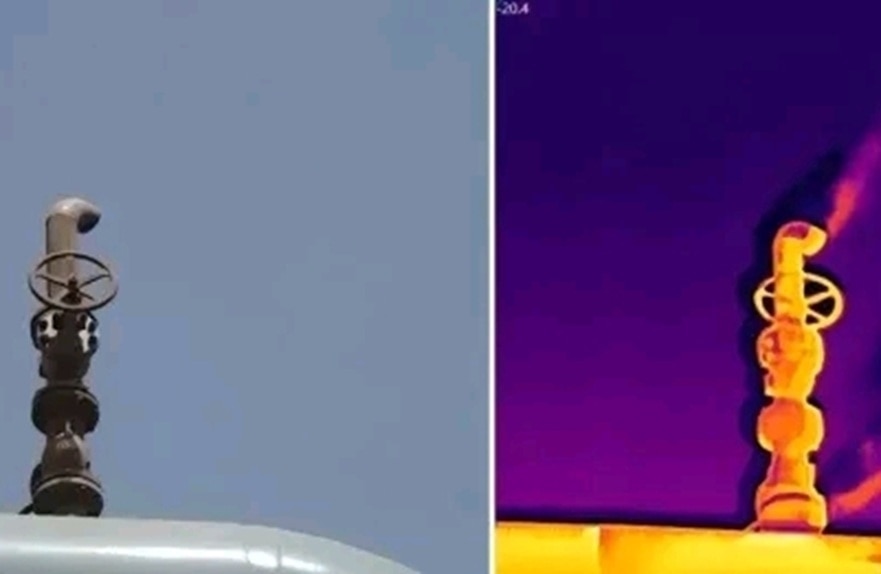

Gas détection des fuites : Dans les industries du pétrole et du gaz, utilisée pour détecter les fuites de gaz d'hydrocarbures tels que le méthane et le propane. Les caractéristiques d'absorption du gaz dans le spectre infrarouge moyen permettent d'obtenir une image claire, ce qui garantit la sécurité de la production industrielle.

3) Produits connexes Raythink
Photon M615L Module infrarouge refroidi à ondes moyennes
Photon M615S Module infrarouge refroidi par ondes moyennes
Photon H615 Module infrarouge refroidi par chaleur à ondes moyennes
4. Caméra thermique LWIR : Technologie d'imagerie thermique polyvalente pour les scénarios de température ambiante
L'avantage principal de la caméra infrarouge à ondes longues réside dans sa capacité à capturer avec précision les signaux de rayonnement thermique d'objets à des températures ambiantes (de -20°C à 150°C). Selon la loi de déplacement de Wien, les pics de rayonnement thermique des objets à température ambiante, tels que les humains, les bâtiments et les machines, se situent précisément dans la bande infrarouge à ondes longues de 8-14μm, ce qui en fait la technologie idéale pour percevoir le monde à température ambiante.
1) Principe de l'imagerie et caractéristiques principales
Les caméras IR à ondes longues génèrent des images en détectant le rayonnement thermique émis par les objets eux-mêmes, sans nécessiter de source lumineuse externe. Elles fonctionnent de manière fiable même dans l'obscurité totale, la fumée dense, le brouillard épais et d'autres environnements difficiles. Les principales caractéristiques sont les suivantes
High sensibilité pour les objets à température ambiante : Capacité exceptionnelle à capturer le rayonnement thermique de cibles telles que les corps humains (36-37°C), les bâtiments (température ambiante) et les équipements industriels (fonctionnant à température ambiante).
Strong Adaptabilité à l'environnement : La bande infrarouge à ondes longues est peu affectée par la diffusion atmosphérique, ce qui permet de pénétrer à travers la fumée dense, le brouillard, la poussière et d'autres obstacles, et donc de mener des opérations dans des conditions météorologiques complexes.
Mature Technologie et coûts réduits : utilisant des détecteurs non refroidis tels que l'oxyde de vanadium (VOx) et le silicium amorphe (a-Si), l'équipement se caractérise par sa taille compacte et sa faible consommation d'énergie, ce qui lui permet de s'adapter à diverses configurations de montage, y compris portatif, fixe et monté sur véhicule.
Stable imagerie sans interférence : Insensible à la lumière du soleil, aux reflets ou à d'autres sources de lumière ambiante, la caméra offre des performances d'imagerie constantes, de jour comme de nuit, pour un fonctionnement par tous les temps.
2) Applications typiques
Diagnostic des bâtiments : Amélioration de l'efficacité énergétique et de la sécurité
Insulation Inspection des couches : Localise rapidement les zones endommagées, creuses ou décollées dans les couches d'isolation des murs et des toits afin d'éviter le gaspillage d'énergie et de fournir une base pour les rénovations visant à économiser l'énergie.

Electrical Sécurité : Détecte les échauffements anormaux dans les circuits des bâtiments, les interrupteurs et les boîtes de distribution, fournissant des avertissements précoces pour les courts-circuits, les surcharges et d'autres risques afin de prévenir les incendies.
Leak Détection : Identifie les fuites cachées dans les toits et les murs en capturant des images thermiques claires grâce à la conductivité thermique différente de l'humidité par rapport aux matériaux environnants, réduisant ainsi les coûts de réparation.

Maintenance prédictive industrielle : Réduire les taux de défaillance des équipements
Mechanical Inspection des composants : Détection de la chaleur dans les machines tournantes telles que les moteurs, les roulements et les boîtes de vitesses afin d'identifier les problèmes tels qu'une lubrification insuffisante et l'usure, prolongeant ainsi la durée de vie de l'équipement.
Metallurgical et industries chimiques : Surveillance de la distribution de la température dans les pipelines et les cuves pour prévenir les incidents de sécurité causés par une surchauffe localisée et assurer la continuité de la production.
Electrical Inspection des équipements : Surveillance de la température des composants électriques tels que les transformateurs, les appareillages de commutation et les jonctions de câbles afin de détecter rapidement des problèmes tels qu'un mauvais contact ou une surcharge, ce qui permet d'éviter que l'équipement ne brûle.

Sauvetage des incendies : Sauvegarder des vies
Fire Détection de l'emplacement : Pénètre dans la fumée épaisse pour identifier les sources d'incendie et les directions de propagation, ce qui permet aux pompiers d'élaborer des stratégies d'extinction scientifiques.
Trapped Recherche et sauvetage de personnes : Capture les signaux de rayonnement thermique humain pour localiser rapidement les personnes piégées dans les environnements enfumés, améliorant ainsi l'efficacité des secours.
Post - Inspection des risques de catastrophe : Après l'extinction d'un incendie, détecte les points chauds cachés dans les murs et les débris afin de prévenir les risques de réinflammation.
Surveillance de la sécurité et ADAS automobile : repousser les limites de la perception
Security Surveillance : Permet une surveillance sans lumière la nuit et dans des conditions météorologiques défavorables, identifiant avec précision les intrus et les cibles anormales en mouvement. Convient à la protection de la sécurité dans les campus, les zones périmétriques et les installations critiques.

Automotive ADAS : En tant que capteur central pour les systèmes d'assistance à la conduite autonome, les caméras thermiques infrarouges à ondes longues détectent des cibles telles que les piétons, les véhicules non motorisés et les obstacles. Elles assurent une reconnaissance stable même en cas d'éblouissement intense, de pluie ou de brouillard, ce qui renforce la sécurité de la conduite.
3) Produits connexes Raythink
Caméra thermographique portative
Caméra thermographique fixe
Caméra panoramique infrarouge
5. Comparaison des trois principales technologies de bande passante et recommandations de sélection
Type de technologie Avantages principaux Applications principales Facteurs clés de sélection
SWIR (Short-Wave Infrared) Haute résolution, forte pénétration Inspection des semi-conducteurs, dépistage agricole Conditions de la source de lumière externe, propriétés du matériau cible
MWIR (infrarouge à ondes moyennes) Sensibilité aux températures élevées, détection à moyenne et longue portée Détection de fuites de gaz, surveillance d'équipements à haute température Température de la cible, exigences en matière de distance de détection
LWIR (infrarouge à ondes longues) Détection des températures ambiantes, forte adaptabilité à l'environnement Diagnostic des bâtiments, opérations industrielles, sauvetage en cas d'incendie, sécurité et ADAS Résolution de la température, adaptabilité à l'environnement, configuration de montage
Pour la plupart des applications civiles, les caméras thermiques infrarouges à ondes longues sont la solution privilégiée en raison de leur compatibilité avec les températures ambiantes, de leur fonctionnement par tous les temps et de leur rentabilité. L'infrarouge à ondes moyennes est le meilleur choix pour la détection de cibles à haute température ou pour la détection à moyenne et longue portée. L'infrarouge à ondes courtes, quant à lui, est idéal pour les scénarios nécessitant une imagerie à haute résolution ou une pénétration à travers des matériaux spécifiques.
En tant que fabricant professionnel de caméras thermiques infrarouges, Raythink a lancé des produits couvrant les bandes SWIR, MWIR et LWIR, notamment des caméras thermiques portables, des caméras thermiques fixes et des caméras panoramiques. Ces solutions répondent aux besoins personnalisés de nombreux secteurs tels que l'industrie, la sécurité, la lutte contre les incendies et la construction. Pour une sélection de produits spécifiques ou des solutions techniques, veuillez contacter l'équipe professionnelle de Raythink pour plus de détails.
