Comment choisir une caméra thermique portable industrielle

{{{sourceTextContent.subTitle}}}

Le choix d'une caméra thermique portable industrielle doit d'abord tenir compte de ce que vous inspectez, et non des caractéristiques techniques qui semblent les plus attrayantes. La plupart des acheteurs comparent d'abord la résolution et le prix.

{{{sourceTextContent.description}}}

Le choix d’une caméra thermique industrielle portable doit d’abord tenir compte de ce que vous inspectez, et non des caractéristiques techniques qui semblent les plus attrayantes. La plupart des acheteurs comparent d’abord la résolution et le prix, puis se rendent compte que leur caméra manque de sensibilité pour détecter les légères hausses de température pouvant signaler une défaillance précoce de l’équipement.

Cet article présente une approche axée sur les scénarios d’utilisation. Vous partirez de vos tâches de maintenance réelles — tableaux électriques, moteurs, systèmes CVC, fours — pour remonter jusqu’aux spécifications exactes dont vous avez besoin, sans vous perdre dans les différentes tailles de détecteurs et bandes spectrales.

Réponse rapide : pour la maintenance de routine des installations électriques, mécaniques et de CVC, commencez par une résolution de 256 × 192, un NETD de 40 mK et une plage de température comprise entre -20 °C et 550 °C. Privilégiez le NETD pour la maintenance prédictive des moteurs et des roulements. Ne passez à une résolution supérieure ou à une plage de température étendue que lorsque votre scénario l’exige.

Commencez par le scénario d’inspection
Avant d’examiner la moindre spécification de votre prochaine caméra thermique portable, dressez la liste des tâches d’inspection que votre équipe effectue le plus souvent. Presque tous les travaux de maintenance industrielle s’inscrivent dans l’un des six scénarios suivants. Chaque scénario exige une combinaison différente de capacités.

Inspection des systèmes électriques. Appareillage de commutation, tableaux de distribution, transformateurs et barres omnibus. Dans les sous-stations et sur les lignes de transport éloignées, les éléments de raccordement et les isolateurs surchauffent après une charge élevée ou des événements météorologiques. À l’intérieur des armoires de distribution, les contacts de disjoncteurs oxydés et les bornes desserrées génèrent de légères hausses de température qui s’accumulent au fil du temps. Vous avez besoin d’une résolution modérée pour isoler ces points chauds spécifiques et d’une sensibilité suffisante pour détecter les anomalies à un stade précoce avant qu’elles ne s’aggravent.

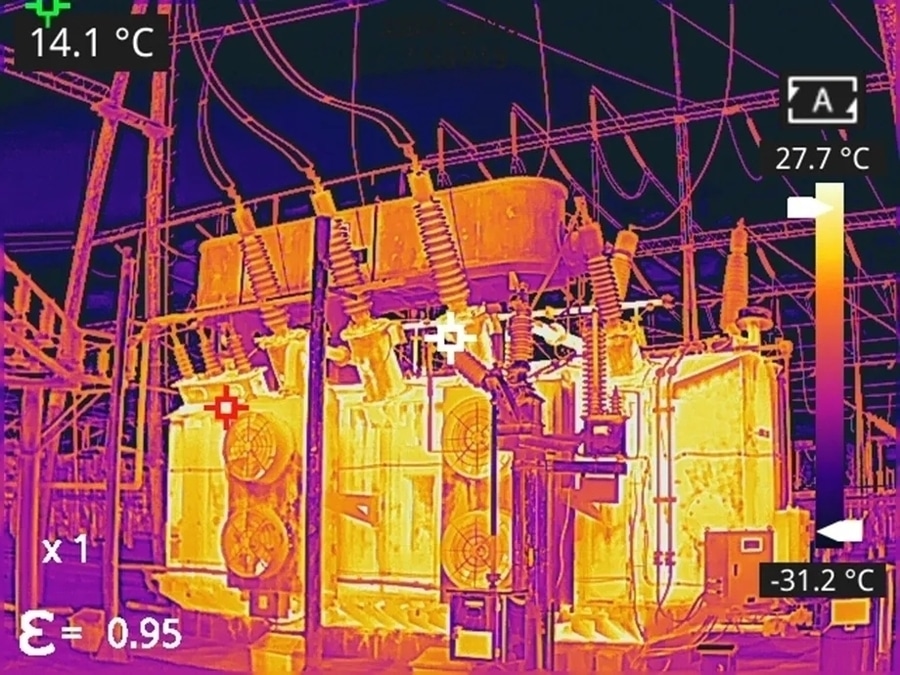

Inspection par imagerie thermique des transformateurs
Surveillance des équipements mécaniques. Moteurs, roulements, pompes et réducteurs. Dans les environnements poussiéreux ou soumis à de fortes charges, les engrenages des réducteurs s’usent et la lubrification des roulements se dégrade, entraînant des augmentations progressives de température qui précèdent une défaillance mécanique. Une légère élévation de température sur la cage d’un roulement peut indiquer des problèmes de lubrification avant même qu’ils ne soient détectés par d’autres méthodes d’inspection. Vous avez besoin d’un bon NETD pour détecter ces changements subtils et d’une analyse des tendances pour distinguer un échauffement normal d’une aggravation dangereuse. Pour des exemples concrets d’utilisation de l’imagerie thermique dans la surveillance des équipements, consultez la section « Imagerie thermique infrarouge industrielle pour la surveillance des équipements ».

CVC et diagnostics des bâtiments. Fuites dans les conduits, lacunes d’isolation et variations de température à la surface des tuyaux. L’absence d’isolation sur les tuyaux de vapeur ou d’eau glacée crée des profils de température de surface détectables qui indiquent une perte d’énergie. Les obstructions partielles dans les conduites de CVC ou de process produisent également des différences de température localisées. Vous avez besoin d’une bonne sensibilité pour les petites valeurs de ΔT et d’un objectif standard pour le balayage à l’échelle d’une pièce ou d’un tronçon de tuyauterie.

Surveillance des procédés à haute température. Les fours, les fours de cuisson, les réacteurs et les échangeurs de chaleur fonctionnent bien au-delà de 500 °C. Dans les procédés pétrochimiques et métallurgiques, le cokage des tubes ou l’encrassement des échangeurs de chaleur crée des points chauds locaux qui réduisent le rendement et présentent un risque de rupture des tubes. La caméra doit mesurer des plages étendues sans écrêtage, et les téléobjectifs vous permettent de maintenir une distance de sécurité par rapport aux surfaces chaudes.

Applications de l’imagerie thermique dans l’industrie pétrolière et pétrochimique
Conception de circuits et essais de R&D. L’analyse thermique des circuits imprimés et la validation des composants exigent une haute résolution et une capacité macro. Vous examinez des détails à l’échelle du millimètre et avez besoin d’une grande précision de mesure.

Tournées de maintenance prédictive. Les inspections de nombreux équipements sur l’ensemble d’un site exigent une grande autonomie de batterie, un démarrage rapide et des flux de travail d’inspection intelligents. La caméra devient un outil quotidien que l’on transporte pendant des heures d’affilée ; l’ergonomie et l’efficacité du logiciel sont donc tout aussi importantes que la qualité d’image.

Choisissez votre scénario principal. Si vous en gérez régulièrement deux ou plus, optez pour celui qui présente les exigences les plus élevées. C’est ce scénario qui déterminera votre choix de caméra.

Les 4 caractéristiques techniques qui influencent réellement votre choix
Une fois votre scénario défini, quatre caractéristiques techniques déterminent si une caméra est adaptée à la tâche : la résolution, le NETD, la plage de température et le champ de vision.

Résolution et IFOV
La résolution correspond au nombre de pixels, c’est-à-dire au nombre de points de mesure de température indépendants dans chaque image. Un nombre plus élevé de pixels vous permet d’identifier des points chauds plus petits à une distance donnée ou de détecter un point chaud de même taille depuis une distance plus éloignée.

Mais « plus » n’est pas toujours synonyme de « mieux ». Le tableau ci-dessous présente les capacités de chaque niveau de résolution dans le cadre de travaux de maintenance réels :

Résolution Super-résolution Idéal pour
160×120 320×240 Contrôle de base, budgets serrés
256×192 512×384 Maintenance standard, la plupart des inspections
480×360 960×720 Analyse experte, diagnostics détaillés
640×512 1280×1024 Thermographie professionnelle, petites cibles
1280×1024 2560×2048 Recherche, microélectronique, CND
La question essentielle n’est pas « Combien de pixels ? », mais « Puis-je voir la plus petite cible que je dois inspecter, depuis la distance à laquelle je travaille ? ». La réponse dépend de l’IFOV (champ de vision instantané), mesuré en milliradians. Un IFOV plus faible signifie que chaque pixel couvre une zone plus petite.

Voici une référence pratique pour la détection d’un point chaud de 10 millimètres :

Résolution IFOV Distance maximale de détection
160×120 4,62 mrad ~2,2 m
256×192 3,8 mrad ~2,6 m
480×360 0,92 mrad ~10,9 m
640×512 0,63 mrad ~15,9 m
1280×1024 0,34 mrad ~29,4 m
Si vous inspectez des tableaux électriques à un mètre de distance, une résolution de 256×192 suffit généralement. Si vous inspectez des lignes aériennes à 15 mètres, vous aurez besoin d’une résolution de 640×512 ou supérieure.

NETD
Le NETD (Noise Equivalent Temperature Difference, ou différence de température équivalente au bruit) mesure la plus petite différence de température qu’une caméra peut distinguer du bruit de fond. Plus ce chiffre est faible, meilleure est la sensibilité.

NETD Niveau de performance Idéal pour
<30 mK Excellent Détection précoce des défauts, anomalies subtiles
30–40 mK Très bon Maintenance prédictive standard
40–50 mK Bon Inspections de routine, points chauds évidents
>50 mK Passable Détection de base uniquement
Un NETD plus faible aide la caméra à distinguer des différences de température plus faibles sur l’image thermique, mais la précision réelle de la mesure dépend toujours de l’émissivité, de la distance, de la température réfléchie, de la mise au point et des conditions d’exploitation. Pour la maintenance prédictive, le NETD est souvent plus important que la résolution. Une caméra de 40 mK avec une résolution de 256×192 peut détecter plus efficacement de subtiles variations de température au niveau des roulements qu’une caméra à plus haute résolution mais à la sensibilité inférieure, en fonction de la taille de la cible, de la distance, de la mise au point, de l’émissivité et des conditions de fonctionnement.

Plage de température
Les caméras thermiques industrielles offrent généralement plusieurs plages de mesure. La caméra doit pouvoir prendre en charge à la fois les cibles les plus froides et les plus chaudes de votre installation sans écrêtage.

Plage de température Applications typiques
-20 °C à 150 °C CVC, diagnostics de bâtiments, procédés à basse température
-20 °C à 550 °C Maintenance électrique et mécanique générale
-20 °C à 650 °C Moteurs, systèmes à vapeur et tableaux électriques
400 °C à 1 500 °C+ Fours, fours de cuisson, métallurgie
Vérifiez l'équipement le plus chaud de votre installation avant d'acheter. Si votre système à vapeur atteint une température maximale de 580 °C, une caméra couvrant une plage de -20 °C à 550 °C saturera et fournira des mesures non fiables au-delà de cette valeur.

Champ de vision (FOV) et options d’objectifs
L’objectif détermine la surface que la caméra peut voir à une distance donnée :

Type d’objectif Champ de vision typique Idéal pour
Grand angle 45° × 36° Inspection de panneaux, enveloppes de bâtiments
Standard 25° × 20° La plupart des inspections de routine
Téléobjectif 14° × 11° Lignes aériennes, équipements en hauteur
Super téléobjectif 7° × 5,6° Pylônes haute tension, cheminées
Macro Gros plan Inspection de circuits imprimés, petits composants
Un objectif standard couvre la plupart des situations. Le grand angle est utile lorsque vous devez capturer des tableaux électriques entiers sans reculer. Les téléobjectifs vous permettent de rester à une distance de sécurité des équipements à haute température ou à haute tension. Les objectifs macro sont indispensables pour les travaux sur les circuits imprimés.

Si votre travail couvre plusieurs scénarios, prenez le plus exigeant comme référence. Pour la maintenance courante des installations électriques, mécaniques et de CVC, la configuration 256×192 / 40 mK / -20 °C à 550 °C constitue un point de départ pratique. Pour les programmes de maintenance prédictive, optez pour une caméra de niveau « Professional » offrant un meilleur NETD et des flux de travail structurés. Ne passez au niveau « Expert » que pour les analyses de niveau recherche, la microélectronique ou les processus à plus de 650 °C, où la précision des mesures a un impact direct sur la sécurité ou la qualité des produits.

Logiciel, flux de travail et ergonomie
Si les spécifications techniques retiennent l’attention, ce sont les logiciels et l’ergonomie qui déterminent si votre équipe utilise réellement la caméra de manière efficace au quotidien.

Analyse directement sur l’appareil. Pouvez-vous ajouter des points de mesure, tracer des zones d’analyse et définir des alarmes de température directement sur la caméra ? Ces fonctionnalités vous permettent d’annoter les images pendant l’inspection sans avoir à attendre d’être de retour à votre bureau.

Client PC et logiciels associés. Les images prises sur le terrain nécessitent souvent un examen plus approfondi. Un bon client PC vous permet d’ajuster les palettes de couleurs, de mesurer les températures avec plus de précision, de générer des rapports au format PDF et de comparer des images prises à des dates d’inspection différentes. Le client PC TI Studio de Raythink prend en charge l’analyse secondaire et la génération de rapports. Si votre équipe établit des rapports de conformité, ce logiciel n’est pas une option : il fait partie intégrante de l’outil. Une application mobile facilite le partage en temps réel, tandis que la diffusion vidéo radiométrique vers un PC permet de détecter les défauts intermittents qui n’apparaissent qu’en charge ou pendant les cycles de démarrage.

Interface logicielle de la caméra thermique pour l’analyse en ligne de la température avec mesure de zones, mesure de lignes et courbe de tendance de température.
Ergonomie et utilisation quotidienne. Une caméra aux caractéristiques techniques exceptionnelles qui pèse 1,3 kg et offre une autonomie de trois heures restera plus souvent dans son étui qu’une autre pesant 1,1 kg et tenant toute une journée de travail de huit heures. Vérifiez le poids avec la batterie installée, la conception de la poignée pour une utilisation d’une seule main, et si l’écran reste lisible en plein soleil. Les écrans à angle réglable et les poignées pivotantes facilitent l’inspection des lignes aériennes ou des boîtiers exigus. Un démarrage rapide, de la mise sous tension à la première image, est essentiel lorsque vous essayez de détecter un événement thermique transitoire avant qu’il ne disparaisse.

Erreurs d’achat courantes
Même avec un cadre d’achat approprié, les acheteurs commettent sans cesse les mêmes erreurs.

Confondre le zoom numérique avec les véritables performances optiques. Une caméra présentée comme dotée d’un « zoom numérique 16× » ne voit pas plus loin. Le zoom numérique recadre et étire l’image, sans ajouter de détails thermiques réels. Ce qui importe pour détecter de petits points chauds à distance, c’est la combinaison de la résolution native, du pas de pixel et de la distance focale de l’objectif. Vérifiez l’IFOV et le grossissement optique natif, et non le chiffre de zoom utilisé à des fins marketing.
Négliger le pas de pixel et le compromis entre résolution et NETD. Un détecteur de 640 × 512 avec un pas de pixel de 12 µm et un NETD de 40 mK n’est pas automatiquement meilleur qu’un détecteur de 384 × 288 avec un pas de pixel de 17 µm et un NETD < 25 mK. Les pixels plus petits captent moins d’énergie thermique par pixel, ce qui peut nuire à la sensibilité dans des conditions de faible contraste ou par mauvais temps. Évaluez le détecteur en tant que système — résolution, pas de pixel et NETD pris ensemble — plutôt que de rechercher uniquement le nombre de pixels le plus élevé.
Négliger la correction d’émissivité pour les surfaces métalliques. Les métaux brillants, tels que les barres omnibus en cuivre et les boîtiers en aluminium, présentent des valeurs d’émissivité aussi faibles que 0,1 à 0,3. Sans correction d’émissivité appropriée, une caméra thermique peut afficher des températures s’écartant de plusieurs dizaines de degrés de la réalité. Une même surface métallique peut présenter des mesures de température très différentes selon le réglage de l’émissivité. Si vos inspections portent sur du métal nu, choisissez une caméra permettant de régler l’émissivité et apprenez à l’utiliser.
Mauvais choix de la fréquence d’images en fonction du scénario d’inspection. Une fréquence de rafraîchissement de 9 Hz est suffisante pour la mesure statique de la température, mais elle produit un flou de mouvement lorsque vous effectuez un panoramique sur des équipements ou inspectez des machines en vibration. Pour les inspections sur itinéraire ou les plates-formes mobiles, 30 Hz est le minimum pratique. Les environnements à fortes vibrations ou les cibles se déplaçant rapidement nécessitent 50 à 60 Hz pour éviter de manquer des points chauds transitoires.
Prévoir un budget uniquement pour le prix d’achat, et non pour le coût total de possession. Au-delà de la caméra elle-même, il faut prendre en compte l’étalonnage annuel, les licences logicielles, les batteries de rechange, les accessoires, la formation des opérateurs et les temps d’arrêt potentiels pendant l’entretien ou l’étalonnage. Une caméra qui semble bon marché sur le papier peut s’avérer être un choix coûteux si son écosystème logiciel est limité ou si le délai d’étalonnage vous prive d’unité de secours pendant six semaines.
Acheter en se basant uniquement sur les spécifications de laboratoire sans vérifier les indices de résistance environnementale. Une caméra qui fonctionne bien dans un laboratoire à climat contrôlé peut ne pas offrir des performances fiables dans une aciérie, une usine chimique ou une sous-station en extérieur si son indice de résistance environnementale ne correspond pas aux conditions de déploiement. Vérifiez l’indice IP, la plage de températures de fonctionnement et la résistance aux vibrations par rapport à votre environnement de déploiement réel. Si la caméra n’est pas certifiée pour résister à la poussière, à l’humidité ou aux variations de température auxquelles elle sera exposée, les spécifications figurant sur la fiche technique n’ont aucune importance.
Niveaux de caméras Raythink recommandés
Le cadre ci-dessus s’applique aux caméras de n’importe quel fabricant. Pour concrétiser cela, voici comment la gamme de caméras portables de Raythink correspond aux différents niveaux professionnels.

Votre activité principale Catégorie Caractéristiques clés Modèles
CVC, électricité de base, inspections de véhicules D'entrée de gamme 160×120–256×192, 40 mK, de -20 °C à 550 °C EX10, CX200 SE+, CX200 Pro+
Inspections électriques/mécaniques quotidiennes, maintenance prédictive Professionnel 480×360–640×512, 35 mK, de -20 °C à 650 °C RT400, RM620
R&D, microélectronique, procédés à haute température Expert 640 × 512 – 1 280 × 1 024, 25 mK, jusqu’à 1 500 °C RS600, RS1280
Pour les applications d’entrée de gamme, la caméra thermique portable EX10 intègre une batterie d’une autonomie de 10 heures dans un boîtier compact, idéale pour les contrôles de routine. La CX200 SE+ offre une résolution de 256 × 192 avec une mémoire MicroSD de 32 Go extensible jusqu’à 128 Go.

Caméra thermique portable EX10
Caméra thermique portable EX10
CX200 SE+
Caméra thermique portable CX200 SE+
La CX200 Pro+ ajoute une caméra à lumière visible et une connexion Wi-Fi à la même plateforme de base pour des rapports de terrain plus clairs.

Pour les programmes professionnels de maintenance prédictive, la RT400 fonctionne sous Android et intègre une analyse des tendances ainsi que plusieurs options d’objectifs. La RM620 offre une résolution de 640 × 512 et prend en charge les packages de tâches d’inspection pour des flux de travail structurés.

Caméra thermique RT400 Expert, caméra thermique professionnelle
Caméra thermique RT400 Expert
Caméra thermique portable RM620, imageur thermique portable
Caméra thermique portable RM620
Pour les applications spécialisées impliquant des températures élevées ou la microélectronique, la RS600 prend en charge des températures allant jusqu’à 1 500 °C grâce à un objectif à diaphragme variable, tandis que la RS1280 offre une résolution de 1 280 × 1 024 avec un écran à angle réglable pour des détails de température au niveau du pixel.

Caméra thermique haut de gamme RS600, caméra thermique professionnelle
Caméra thermique haut de gamme RS600
Caméra thermique haut de gamme RS1280, caméra d'imagerie thermique professionnelle
Caméra thermique haut de gamme RS1280
Liste de contrôle avant achat
Utilisez cette liste de contrôle avant de finaliser l’achat d’une caméra thermique. Si vous pouvez cocher toutes les cases, vous serez mieux préparé à choisir une caméra adaptée à vos besoins d’inspection.

J’ai identifié(s) mon (mes) scénario(s) d’inspection principal(aux)
J’ai consulté le tableau de résolution en fonction de la distance pour mes distances de travail réelles
Je connais les températures maximales et minimales que je dois mesurer
J’ai vérifié que le NETD répond à mes exigences en matière de détection précoce
J’ai confirmé que les options d’objectifs couvrent mes distances d’inspection
J’ai évalué l’écosystème logiciel (client PC et application mobile)
J’ai vérifié que l’autonomie de la batterie couvre ma plus longue journée d’inspection
J’ai vérifié l’indice de protection IP et les résultats des tests de chute adaptés à mon environnement de travail
J’ai pris en compte les accessoires, l’étalonnage et la formation dans mon budget
J’ai vérifié la couverture de la garantie et la réactivité du service d’assistance
J’ai téléchargé ou demandé une démo si elle est disponible
Considérations à long terme : la plupart des caméras thermiques industrielles nécessitent un étalonnage régulier. Renseignez-vous sur le délai d’étalonnage : si la caméra est indisponible pendant six semaines, vous devez prévoir un plan de secours. Prévoyez également le temps de formation nécessaire à votre équipe pour se familiariser avec la caméra et le logiciel.

FAQ sur certaines caméras thermiques industrielles portables
Qu’est-ce que l’émissivité, et en quoi est-elle importante pour les mesures thermiques ?
L’émissivité mesure l’efficacité avec laquelle une surface émet un rayonnement thermique ; elle varie de 0 (réflecteur parfait) à 1 (émetteur parfait). Les caméras thermiques calculent la température à partir du rayonnement infrarouge qu’elles reçoivent. Si le réglage de l’émissivité est incorrect, la caméra interprète à tort le rayonnement réfléchi comme du rayonnement émis et indique une température erronée. Les métaux brillants ont une faible émissivité (0,1–0,3) et réfléchissent la chaleur environnante, tandis que les surfaces oxydées ou peintes ont une émissivité plus élevée (0,8–0,95) et fournissent des mesures plus fiables. Adaptez toujours le réglage de l’émissivité au matériau de votre cible avant de procéder à la mesure.

À quelle fréquence une caméra thermique industrielle doit-elle être étalonnée ?
De nombreux fabricants recommandent un étalonnage régulier pour les caméras utilisées dans le cadre de programmes de maintenance prédictive. L’étalonnage permet de corriger la dérive progressive du capteur susceptible d’affecter les mesures de température et la cohérence des inspections. Les caméras utilisées fréquemment ou exposées à des environnements difficiles peuvent nécessiter des intervalles d’étalonnage plus courts. Prévoyez également un délai d’exécution ; si la caméra doit être envoyée pour étalonnage, prévoyez un appareil de secours ou programmez l’intervention pendant les fenêtres de maintenance planifiées.

Quelle est la différence entre les images thermiques radiométriques et non radiométriques ?
Une image thermique radiométrique stocke les données de température pour chaque pixel, ce qui vous permet de mesurer les températures et d’ajuster les paramètres d’analyse après la capture. Une image non radiométrique est une image thermique visuelle sans données de température intégrées : vous pouvez voir les points chauds, mais vous ne pouvez pas les mesurer avec précision ni modifier les palettes de couleurs et les points de mesure par la suite. Pour les inspections de maintenance et les rapports de conformité, les images radiométriques sont indispensables car elles vous permettent de réanalyser les résultats, de comparer les données historiques et de générer des rapports détaillés à partir de la même capture d’origine.

Une caméra thermique peut-elle voir à travers les murs, le verre ou le plastique ?
Non. Les caméras thermiques détectent le rayonnement infrarouge émis par les surfaces — elles ne peuvent pas voir à travers les objets solides. Le verre bloque les longueurs d’onde infrarouges ; ainsi, lorsque vous pointez une caméra thermique vers une fenêtre, celle-ci affiche la température de la surface du verre, et non ce qui se trouve derrière. Les films plastiques fins peuvent laisser passer une partie des infrarouges, mais la plupart des plastiques industriels les bloquent. Pour les inspections, vous devez disposer d’une ligne de visée directe vers la surface cible. Si vous devez inspecter l’intérieur d’un tableau électrique ou derrière une isolation, vous devez d’abord ouvrir le boîtier ou retirer le matériau de recouvrement.

Conclusion
Pour choisir la bonne caméra thermique industrielle portable, il faut avant tout adapter ses capacités à la tâche à accomplir — et non pas se contenter de mémoriser des fiches techniques. Commencez par définir votre scénario d’inspection, vérifiez la résolution et la plage de température, privilégiez le NETD pour la maintenance prédictive, puis évaluez les logiciels et l’ergonomie avant d’acheter. La meilleure caméra détecte les défauts que vous devez repérer, à partir des distances auxquelles vous travaillez, avec un flux de travail que votre équipe peut utiliser de manière cohérente.
