Détecteurs infrarouges refroidis ou non refroidis : Différences clés dans le choix d'une caméra d'imagerie thermique

{{{sourceTextContent.subTitle}}}

Lors de la sélection des caméras thermiques, le type de détecteur infrarouge est souvent le facteur clé qui détermine les performances de l'équipement et les scénarios d'application appropriés.

{{{sourceTextContent.description}}}

Lors de la sélection des caméras thermiques, le type de détecteur infrarouge est souvent le facteur clé qui détermine les performances de l'équipement et les scénarios d'application appropriés. Cet article analyse les différences entre les matrices plan focal infrarouge refroidies et non refroidies du point de vue de leur classification, de leurs principes de fonctionnement et de leurs caractéristiques. Basé sur des besoins pratiques, il fournira également un guide de sélection pour les caméras thermiques infrarouges afin d'aider les utilisateurs à prendre des décisions en connaissance de cause et à éviter les pièges les plus courants.
1. Principes de fonctionnement et types de matrices à plan focal infrarouge
1) Principe de fonctionnement de base
Une matrice infrarouge à plan focal (IR FPA) intègre la conversion photoélectrique et le traitement de la lecture du signal. Elle est composée d'éléments de détection infrarouge disposés selon un modèle spécifique et d'une unité de traitement des signaux. La lumière infrarouge incidente est focalisée sur les éléments de détection par le système optique. Les éléments de détection convertissent l'énergie du rayonnement infrarouge reçu en signaux électriques par conversion photoélectrique. L'unité de traitement des signaux est chargée d'intégrer, d'amplifier, d'échantillonner et de conserver ces signaux électriques. Enfin, ces signaux sont envoyés au système de surveillance via un tampon de sortie et un système de multiplexage, ce qui permet d'afficher une image infrarouge correspondant à la scène réelle.
2) Types de matrices infrarouges à plan focal
Les matrices de plans focaux infrarouges peuvent être classées comme étant refroidies ou non refroidies en fonction de leurs besoins de refroidissement.
A. Matrices plan focal infrarouge refroidies
Les matrices plan focal infrarouge refroidies sont basées sur la technologie de refroidissement cryogénique et les principes de détection des photons. Elles nécessitent un dispositif de refroidissement pour maintenir un environnement à basse température afin d'obtenir des performances élevées. Les réseaux de plans focaux infrarouges refroidis offrent une sensibilité élevée et une longue portée de détection, excellant particulièrement dans des applications telles que la recherche et le suivi de cibles, la télédétection par satellite et la recherche scientifique de haut niveau. Toutefois, en raison des contraintes liées à l'équipement et aux matériaux de refroidissement, les amplificateurs de puissance à infrarouge refroidis sont plus coûteux et consomment plus d'énergie.
Matériaux de base
Les amplificateurs de puissance à infrarouge refroidis sont principalement fabriqués à partir de deux types de matériaux : Le tellurure de mercure et de cadmium (HgCdTe) et l'antimoniure d'indium (InSb). Le HgCdTe est devenu le matériau dominant pour les détecteurs infrarouges à haute performance en raison de sa large réponse spectrale, de ses excellentes capacités d'intégration et de son aptitude à la télédétection spatiale. L'InSb, qui utilise souvent la technologie d'interconnexion flip-chip, est particulièrement bien adapté à la détection des rayonnements infrarouges de 3-5 μm en raison de sa plus grande mobilité des porteurs, ce qui lui confère des performances exceptionnelles dans les tâches de recherche et de suivi dynamiques des cibles.

Module infrarouge Photon M615L refroidi par ondes moyennes>>
B. Matrices de plans focaux infrarouges non refroidis
Les matrices à plan focal infrarouge non refroidies sont constituées de détecteurs pyroélectriques ou de microbolomètres ainsi que des circuits et systèmes correspondants. Elles ne nécessitent pas de dispositif de refroidissement et peuvent fonctionner à température ambiante. Par rapport aux matrices plan focal infrarouge refroidies, les types non refroidis offrent des avantages distincts en termes de taille, de coût et de durée de vie, ce qui les rend particulièrement adaptés aux applications civiles où la portabilité et la rentabilité sont essentielles, telles que l'inspection industrielle, la surveillance de la sécurité, la conduite assistée et l'électronique grand public.
Matériaux de base
Actuellement, le développement de matrices plan focal infrarouge non refroidies se concentre principalement sur la bande 8-14 μm de l'infrarouge à ondes longues (LWIR). Leurs performances dépendent largement de la sélection du matériau de détection thermique. Parmi les matériaux utilisés, l'oxyde de vanadium (VOx) est largement reconnu pour son excellente sensibilité et sa précision de mesure de la température. Le silicium amorphe (α-Si), en raison de son processus de fabrication mature et de son aptitude à la production à grande échelle, occupe également une place importante sur le marché.

Module infrarouge Turing A640 non refroidi (mesure de la température)>>
3) Matrices de plans focaux infrarouges refroidies et non refroidies
Les matrices plan focal infrarouge refroidies et non refroidies diffèrent en termes de conception structurelle, de matériaux clés et de processus de fabrication, ce qui entraîne des différences dans leurs applications. Les principales distinctions portent sur plusieurs aspects :
(1) Sensibilité : Les FPA IR refroidis doivent fonctionner dans un environnement à basse température pour supprimer le bruit et le courant d'obscurité causés par l'excitation thermique, ce qui permet d'obtenir une sensibilité de détection et une qualité d'image plus élevées. En revanche, les APF IR non refroidis fonctionnent à température ambiante et, bien qu'ils ne nécessitent pas de système de refroidissement, ils sont généralement moins sensibles et moins fiables.
(2) Le prix : Les APF IR refroidis sont plus chers en raison de leur dépendance à l'égard des systèmes de refroidissement cryogéniques et des processus de fabrication complexes de leurs matériaux de base. En comparaison, les APF IR non refroidis ne nécessitent pas de composants de refroidissement, ont des coûts de fabrication plus faibles et sont donc plus rentables.
(3) Durée de vie : La durée de vie des APP IR refroidis est souvent limitée par la fiabilité du mécanisme de refroidissement, ce qui se traduit par une durée de vie relativement courte. Les APF IR non refroidis, dont la structure est plus simple et qui ne comportent pas d'unité de refroidissement mécanique, ont généralement une durée de vie plus longue. Toutefois, leur sensibilité peut diminuer au fur et à mesure que les composants vieillissent.
2. Comment choisir entre une caméra thermique refroidie et une caméra thermique non refroidie ?
Les différences entre les principes de fonctionnement, les matériaux et les processus de fabrication des matrices plan focal infrarouge refroidies et non refroidies se traduisent par des différences significatives entre les caméras thermiques en termes de sensibilité, de consommation d'énergie, de taille, de prix et de scénarios d'application. Par conséquent, lors du choix d'une caméra thermique infrarouge, les utilisateurs doivent tenir compte de leurs besoins d'application spécifiques et il leur est conseillé de procéder à une évaluation sur la base des dimensions clés suivantes :
1) Prix
Les caméras thermiques refroidies ont un processus de fabrication plus complexe et nécessitent des composants coûteux et performants, ce qui se traduit par un prix de vente nettement plus élevé que les modèles non refroidis. Si le budget de votre projet est limité ou si vos exigences en matière de précision d'imagerie sont relativement faibles, les caméras thermiques non refroidies offrent un meilleur rapport qualité-prix.
2) Durée de vie
La durée de vie des caméras thermiques infrarouges refroidies est étroitement liée aux performances de leur système de refroidissement. Une défaillance du refroidisseur ou une mauvaise maintenance peut avoir un impact direct sur la durée de vie globale de l'équipement. En revanche, les caméras thermiques infrarouges non refroidies ne dépendent pas d'un système de refroidissement et offrent donc une durée de vie plus longue et une meilleure stabilité à long terme. Bien que les matrices infrarouges à plan focal non refroidies aient une structure plus simple et ne comportent pas d'unités de refroidissement mécanique, ce qui se traduit par une durée de vie globale plus longue, leur sensibilité diminue également à mesure que les composants vieillissent.
3) Sensibilité
Les caméras thermiques infrarouges refroidies offrent une sensibilité de détection plus élevée et des temps de réponse plus rapides, ce qui les rend adaptées à des applications exigeantes telles que l'identification de cibles à longue portée et la détection dans des environnements en évolution rapide. Bien que les caméras thermiques infrarouges non refroidies soient légèrement moins sensibles, leurs performances sont suffisantes pour répondre aux besoins de la plupart des applications standard, telles que l'inspection industrielle et la surveillance de la sécurité.
4) Consommation d'énergie
Le système de refroidissement requis par les caméras thermiques refroidies nécessite une alimentation électrique continue, ce qui se traduit par une consommation d'énergie globale plus élevée. À l'inverse, les caméras thermiques non refroidies ne nécessitent pas d'équipement de refroidissement supplémentaire, consomment moins d'énergie et conviennent donc mieux aux applications sensibles à la consommation d'énergie.
5) Taille
Limitées par la taille du mécanisme de refroidissement, les caméras thermiques refroidies sont généralement plus grandes. Les caméras thermiques non refroidies ont une structure plus compacte, ce qui facilite leur intégration et leur déploiement portatif et offre une plus grande souplesse d'application.
6) Domaines d'application
Les caméras thermiques infrarouges refroidies conviennent aux applications haut de gamme nécessitant une qualité d'image, une précision de mesure de la température et une vitesse de réponse élevées, telles que :
Long - la recherche et le suivi de cibles à distance
la télédétection basée sur Space
Gas détection
High - recherche scientifique de pointe
..
Les caméras thermiques infrarouges non refroidies, grâce à leur portabilité, leur faible consommation d'énergie et leur rentabilité, sont largement utilisées dans des applications civiles, industrielles et de sécurité, entre autres :
Industrial inspection

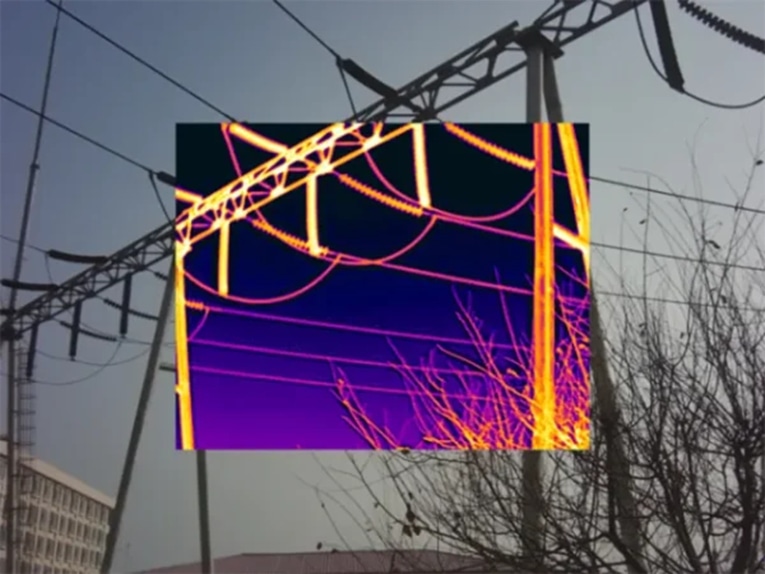

Electrical inspection
Building inspection
Security protection
Automotive (conduite assistée)
Firefighting et sauvetage
Outdoor vision nocturne
Consumer électronique
..
Une évaluation complète basée sur ces dimensions peut aider les utilisateurs à faire correspondre rapidement leurs besoins avec les performances du produit, évitant ainsi les pièges de la sur-spécification ou de la sous-spécification.
3. Conclusion
Les caméras thermiques infrarouges refroidies et non refroidies présentent chacune leurs propres avantages, et la clé consiste à faire un choix éclairé en fonction du scénario d'application spécifique et des exigences budgétaires.
En tant que fabricant professionnel de caméras thermiques infrarouges, Raythink possède une vaste expérience de l'industrie et un portefeuille de produits diversifié. Il s'engage à fournir des solutions d'imagerie infrarouge efficaces et fiables aux utilisateurs de divers secteurs. Pour en savoir plus sur nos produits ou recevoir des conseils d'experts, n'hésitez pas à nous contacter. Nous nous engageons à vous servir et à vous aider à sélectionner la caméra thermique infrarouge la mieux adaptée à vos besoins.
