Comment l'imagerie thermique infrarouge facilite-t-elle la transformation numérique de la fabrication intelligente dans la fabrication électronique et la conception R&D ?

{{{sourceTextContent.subTitle}}}

Comment l'imagerie thermique infrarouge facilite-t-elle la transformation numérique de la fabrication intelligente dans la fabrication électronique et la conception R&D ?

{{{sourceTextContent.description}}}

1. Détection des défauts des matériaux semi-conducteurs
Les matériaux semi-conducteurs courants comprennent le silicium, le germanium, l'arséniure de gallium, etc., le silicium étant le plus utilisé. En s'appuyant sur la capacité du composant du module infrarouge à ondes courtes non refroidi Keen B615 à pénétrer les matériaux semi-conducteurs, l'infrarouge à ondes courtes (0,9-1,7 μm) est devenu le choix optimal pour l'inspection de la qualité des plaquettes de silicium, des lingots de silicium et des plaquettes finies. L'efficacité de la détection s'en trouve grandement améliorée et le processus de production optimisé.

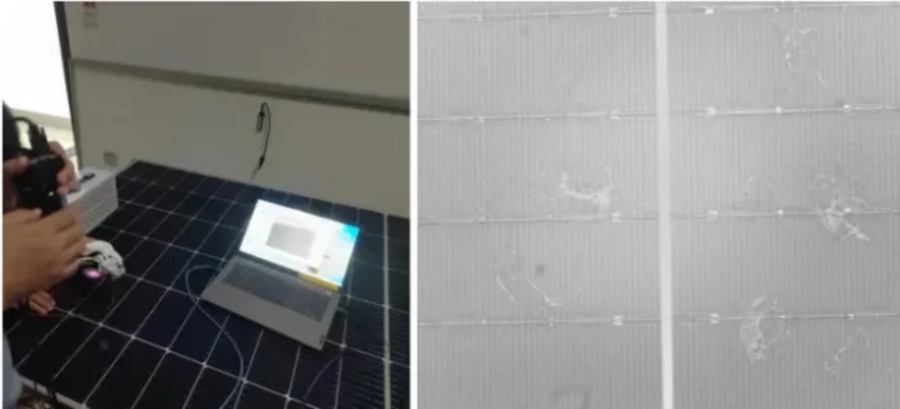

Pour la détection des défauts des plaquettes de silicium semi-conducteur dans les panneaux solaires : Grâce à la technologie de détection par balayage, il peut pénétrer dans les matériaux de surface des panneaux solaires pour révéler clairement les conditions internes des plaquettes de silicium, permettant une détection rapide et précise des dommages potentiels, des microfissures et d'autres problèmes, ce qui contribue efficacement à améliorer l'efficacité de la chaîne de production.

2. Fabrication électronique - Détection de circuits imprimés à basse tension
Au cours de la phase de conception et de test des circuits imprimés, le personnel de R&D doit surveiller la température des composants électroniques sur le circuit imprimé et observer leurs conditions de charge thermique afin de garantir le bon déroulement de la R&D sur les circuits imprimés. Les défauts des circuits électroniques sont généralement classés en courts-circuits, circuits ouverts et mauvais contacts. Le rayonnement infrarouge émis par les composants électroniques diffère selon que le circuit fonctionne normalement ou qu'il présente des défauts. Ce principe permet d'identifier facilement les points de défaillance dans les circuits électroniques.
Les caméras thermiques portables de la série RM, associées à un logiciel professionnel de mesure et d'analyse de la température, peuvent être utilisées pour l'inspection par patrouille d'endroits spécifiques. Elles peuvent également être fixées à l'aide de supports afin d'être connectées à des écrans externes pour une surveillance en temps réel. L'équipement peut afficher directement la distribution de la température des composants sur les cartes de circuits imprimés à basse tension, ce qui permet d'identifier intuitivement les composants défectueux à haute température. Grâce à une mise au point manuelle précise, le type et l'emplacement spécifique des composants défectueux aux points de haute température peuvent être clairement observés. En outre, l'équipement prend en charge les fonctions de service en nuage, ce qui permet une analyse secondaire des images collectées pour faciliter la vérification ultérieure de la température et l'analyse de l'enregistrement des composants des cartes de circuits imprimés.

3. Surveillance de la température lors d'expériences en chambre à haute température sur des circuits imprimés
Une chambre à température constante est utilisée pour simuler l'environnement de travail réel des circuits imprimés. La caméra thermique à focalisation motorisée AT61 de Raythink peut être utilisée dans la chambre à température constante pour surveiller la température des composants électroniques à l'intérieur de la carte de circuit imprimé. Elle cartographie les zones clés à détecter et obtient des données de température en temps réel pour chaque composant électronique. Sur la base des informations de température collectées, il analyse les conditions de courant et de tension supportées par les composants. Les ingénieurs en recherche et développement peuvent localiser avec précision les points de défaillance, optimiser la conception des circuits, améliorer l'efficacité de la conversion, réduire l'augmentation de la température interne du circuit et renforcer la fiabilité du circuit sur la base des résultats de la détection.

4. Détection de l'équilibre thermique de la batterie
Actuellement, dans les applications de mesure de la température des universités nationales pour la recherche sur les matériaux et le contrôle industriel, la mesure traditionnelle de la température par contact du thermocouple est encombrante et ne peut surveiller qu'un seul point de la batterie. L'imagerie thermique infrarouge permet d'afficher clairement la carte de distribution de la température des batteries et des blocs-batteries, ce qui permet d'évaluer l'efficacité de la conception de la structure de dissipation thermique des blocs-batteries.
Diverses batteries cibles à étudier sont placées dans un système de contrôle de la température de test des batteries, et la température est ajustée à différents niveaux via le système de contrôle de la température constante. La caméra cube thermographique TN220, adaptée aux espaces confinés, est sélectionnée pour surveiller la distribution de la température de chaque groupe de batteries. Elle acquiert des données de température en temps réel sur la surface de la batterie et effectue une détection à l'aide de plusieurs méthodes telles que le point, la ligne et le cadre. Elle suit également la tendance de l'évolution de la température des batteries en temps réel, fournissant ainsi des données fiables pour la recherche sur l'équilibre thermique de la température des batteries.
Système de contrôle de la température des batteries VS. Diagramme de l'effet de la détection infrarouge

5. Recommandations de Raythink sur les produits
1) Composant du module infrarouge à ondes courtes Keen B615 non refroidi
- Résolution infrarouge de 640×512 avec une taille de pixel de 15 μm
- Combine miniaturisation, faible consommation d'énergie et conception légère
- Système de contrôle de la température TEC intégré
- Protocoles vidéo multiples, notamment BT.656, BT.1120 et LVDS.
2) Caméra thermique portable RM620
- Résolution infrarouge 640×512, sensibilité thermique élevée de 35mK
- Plage de mesure de température étendue -20℃~+650℃
- Imagerie par fusion à double spectre avec annotation vocale/texte et enregistrement vidéo
- Protection IP54 + résistance aux chutes de 2 m, idéale pour les scénarios mobiles comme la réparation automobile et l'inspection des batteries
3) Caméra thermique à mise au point motorisée AT61
- Résolution infrarouge 640×512, vision thermique haute définition
- Plage de mesure de température étendue de -20℃ à +550℃
- L'interface réseau Gigabit prend en charge plusieurs protocoles, notamment RTSP et ONVIF, pour une intégration transparente du système
- Conception de mise au point motorisée, idéale pour les tests de pneus, la surveillance du soudage et les applications similaires
4) Caméra cube thermographique TN220
- Résolution infrarouge 256×192
- Plage de température de fonctionnement de -20°C~+60°C
- Indice de protection élevé (IP67) pour la surveillance de la température dans des environnements difficiles
- Prise en charge de MQTT, Modbus TCP/RTU, ONVIF
