Application de la thermographie aux essais non destructifs

{{{sourceTextContent.subTitle}}}

les essais non destructifs (END) sont devenus une méthode essentielle pour garantir la qualité et la sécurité

{{{sourceTextContent.description}}}

Dans les secteurs de la fabrication, de l'aérospatiale et de la construction, la sécurité des équipements et des matériaux a un impact direct sur l'efficacité de la production et la fiabilité des opérations. Pour détecter rapidement les défauts potentiels sans endommager l'objet, les essais non destructifs (END) sont devenus une méthode essentielle pour garantir la qualité et la sécurité. Face à la demande croissante de vitesses d'inspection plus rapides, d'une couverture plus large et de capacités de surveillance en temps réel, le contrôle non destructif par thermographie infrarouge, en tant que méthode d'inspection visuelle, rapide et sans contact, devient un complément essentiel des techniques de contrôle non destructif traditionnelles, offrant des solutions efficaces pour la détection précoce des défauts cachés et des conditions anormales.
1. Qu'est-ce que le CND ?
Les essais non destructifs (END) désignent les méthodes d'inspection et d'évaluation qui permettent d'évaluer les défauts internes et de surface, les conditions structurelles ou l'état de fonctionnement sans endommager la structure ou les performances de l'objet testé. Les méthodes courantes de contrôle non destructif comprennent le contrôle par ultrasons, le contrôle radiographique, le contrôle par particules magnétiques, le contrôle par ressuage, le contrôle par courants de Foucault et le contrôle par thermographie infrarouge.

2. Qu'est-ce que le contrôle non destructif par thermographie ?
1) Principes de base
Le contrôle non destructif par thermographie est une méthode de contrôle non destructif basée sur les caractéristiques du rayonnement infrarouge des objets. Tous les objets dont la température est supérieure au zéro absolu émettent continuellement de l'énergie infrarouge. Lorsqu'un objet présente des défauts internes, des anomalies structurelles ou des variations de propriétés thermiques, la distribution de sa température de surface change en conséquence. Les caméras thermiques infrarouges capturent et visualisent ces différences de température par des mesures sans contact, convertissant des informations thermiques invisibles en images thermiques intuitives. Cela permet d'analyser et d'évaluer les défauts en surface et sous la surface de l'objet inspecté.
2) Méthodes d'essai
Selon que des sources de chaleur externes sont nécessaires ou non, les essais non destructifs par thermographie infrarouge sont généralement classés en deux catégories : les essais passifs et les essais actifs.
Passive Contrôle non destructif par thermographie :
Cette méthode utilise les caractéristiques naturelles du rayonnement infrarouge de l'objet testé pour obtenir une image thermique de sa surface et analyse l'image thermique pour en tirer les informations nécessaires.
Active Contrôle non destructif par thermographie :
Cette méthode introduit de la chaleur externe pour augmenter la différence de température entre la surface de l'objet et son environnement, la rendant suffisamment prononcée pour que les caméras thermiques infrarouges puissent la détecter ou améliorer la précision de la détection.
3. Avantages et limites de la thermographie dans les essais non destructifs
1) Avantages
Non-Inspection par contact :
Les essais non destructifs par thermographie infrarouge utilisent des mesures sans contact, permettant d'obtenir des informations sur la température de la surface sans contact direct avec l'objet testé. L'inspection est réalisée sans affecter l'intégrité structurelle ou les propriétés des matériaux, en évitant les dommages mécaniques, les risques de contamination ou la destruction secondaire que les méthodes traditionnelles basées sur le contact pourraient provoquer. Cette méthode est donc particulièrement adaptée aux scénarios d'inspection impliquant des températures élevées, des systèmes électriques sous tension, des équipements rotatifs ou des environnements dangereux.
High Sensibilité :
Les essais non destructifs par thermographie peuvent capturer des variations de température subtiles causées par des défauts internes dans les cibles. Cette grande sensibilité aux différences de température confère à la thermographie infrarouge des avantages indéniables en matière d'identification précoce des défauts, d'évaluation de la cohérence de la qualité et de prévention des risques de défaillance, apportant ainsi un soutien solide au contrôle de la qualité et au diagnostic des défaillances.
High Efficacité de l'inspection :
Les essais non destructifs par thermographie peuvent capturer des informations sur la distribution de la température dans l'ensemble de la zone d'inspection en une seule image, sans balayage point par point, ce qui permet une inspection à grande vitesse et une couverture étendue. Cette caractéristique le rend particulièrement adapté au contrôle en ligne de la qualité des chaînes de production à grande échelle, au contrôle rapide des produits par lots et à la maintenance préventive des équipements, ce qui contribue à faire passer l'identification des défauts d'une détection a posteriori à un contrôle du processus.
2) Limites
Limited Détection des défauts profonds :
La thermographie infrarouge reflète essentiellement les caractéristiques de distribution de la température de surface de l'objet testé. Lorsque les défauts internes sont situés à une profondeur considérable et ne modifient pas de manière significative la conductivité thermique de la surface, leur manifestation sur les images thermiques peut être insuffisamment prononcée, voire difficile à identifier directement. Par conséquent, pour détecter des fissures profondes ou des structures internes complexes, les essais non destructifs par thermographie doivent généralement être combinés avec des méthodes ultrasoniques, radiographiques ou autres afin d'obtenir une évaluation plus complète des défauts.
Susceptibility aux conditions environnementales :
Des facteurs externes tels que les fluctuations de la température ambiante, le rayonnement solaire, la vitesse du vent et l'humidité peuvent tous interférer avec les données thermiques infrarouges, compromettant ainsi la stabilité et la précision des mesures de température. Les applications réelles des essais non destructifs par thermographie nécessitent soit des conditions environnementales contrôlées adaptées à des scénarios d'exploitation spécifiques, soit des techniques algorithmiques de compensation et de correction des données pour atténuer les effets de l'environnement sur les résultats.
Requirements pour l'état de surface des objets testés :
La rugosité de la surface, les variations d'émissivité et les propriétés réfléchissantes de l'objet testé affectent directement la qualité du signal de rayonnement infrarouge acquis. Par conséquent, avant d'effectuer un contrôle non destructif par thermographie, il est généralement nécessaire d'évaluer l'état de surface de l'objet testé et de prendre les mesures de correction d'émissivité appropriées afin d'améliorer la fiabilité des résultats de l'inspection.
Ces dernières années, grâce à l'amélioration continue des performances des détecteurs infrarouges, des algorithmes de traitement des images et des capacités d'intégration des systèmes, la technologie des essais non destructifs par thermographie infrarouge s'est développée rapidement, devenant progressivement un complément important des méthodes d'essai traditionnelles telles que les essais au laser et aux ultrasons, et parvenant même à les remplacer efficacement dans certains scénarios d'application. En outre, cette technologie peut être intégrée à d'autres méthodes de contrôle non destructif afin d'améliorer encore la précision et la fiabilité des tests, ainsi que la capacité de diagnostic global.
4. Applications de la thermographie en CND
1) Aérospatiale
Les essais non destructifs par thermographie sont largement utilisés pour inspecter des composants critiques tels que les structures composites et les pales de moteur dans les avions et les engins spatiaux. Ils permettent d'identifier efficacement les défauts cachés, notamment la délamination, les vides et les fissures. En capturant les différences de conduction thermique entre les zones défectueuses et les matériaux normaux, le contrôle non destructif par thermographie infrarouge permet une inspection rapide sans contact et sans démontage, jouant ainsi un rôle essentiel dans la garantie de l'intégrité structurelle de l'aérospatiale et de la sécurité des vols.

2) Systèmes d'alimentation électrique
La chaleur anormale générée pendant le fonctionnement d'un équipement électrique est souvent un indicateur direct de défauts. Les essais non destructifs par thermographie peuvent être utilisés pour l'inspection en ligne des transformateurs, des appareillages de connexion, des câbles, des barres omnibus et d'autres équipements primaires. En identifiant les phénomènes de surchauffe localisés, il permet de détecter à temps les risques potentiels tels que les mauvais contacts, les surcharges et le vieillissement de l'isolation, ce qui en fait un outil important pour la surveillance de l'état et la maintenance préventive des réseaux électriques.
en identifiant les phénomènes de surchauffe localisés, il permet de détecter à temps les risques potentiels tels que les mauvais contacts, les surcharges et le vieillissement de l'isolation, ce qui constitue un outil important pour la surveillance de l'état et la maintenance préventive des réseaux électriques.

3) Industries pétrolières et pétrochimiques
Les équipements pétroliers et pétrochimiques fonctionnent dans des conditions de haute température, de haute pression et de corrosion, ce qui représente un risque important pour la sécurité. Les essais non destructifs par thermographie infrarouge permettent une surveillance en ligne et sans contact des pipelines, des cuves et des réacteurs, détectant rapidement les hausses de température anormales et la répartition inégale de la chaleur. Cela fournit des données essentielles pour l'évaluation de l'état de l'équipement et les décisions de maintenance, réduisant ainsi le risque de défaillances inattendues.

4) Bâtiment et construction
Dans le secteur de la construction, la thermographie est principalement utilisée pour inspecter l'enveloppe des bâtiments et les systèmes de chauffage, de ventilation et de climatisation. L'analyse de la distribution de la température à la surface des bâtiments permet d'évaluer les performances de l'isolation, de localiser les points de fuite et d'identifier les défauts structurels. Dans les audits énergétiques et les inspections de systèmes CVC, elle permet de découvrir les ponts thermiques et les anomalies de consommation d'énergie, améliorant ainsi l'efficacité énergétique globale et la sécurité des bâtiments.

5) Fabrication industrielle

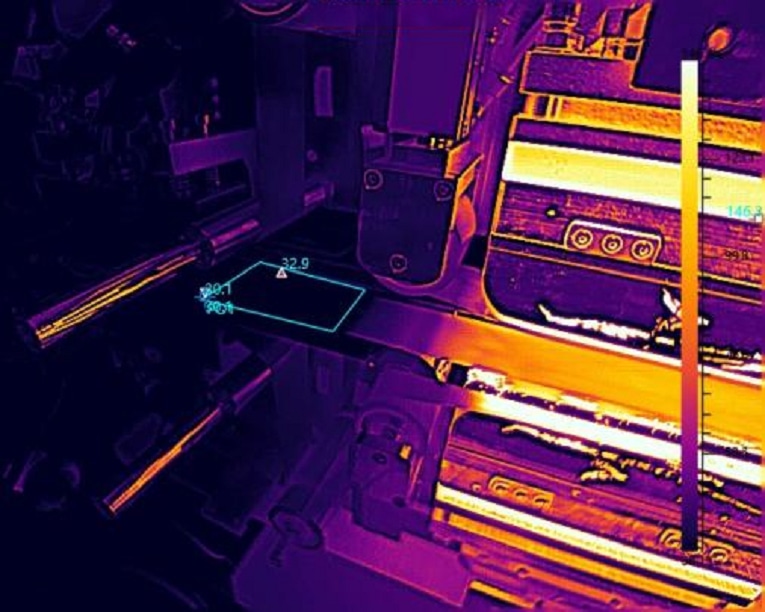

Dans la fabrication industrielle, les essais non destructifs par thermographie peuvent être utilisés pour contrôler l'état de fonctionnement des équipements, inspecter la qualité des produits et analyser l'efficacité énergétique. En identifiant rapidement les points chauds de l'équipement et les anomalies du processus, il permet une alerte précoce en cas de défaillance. Combiné à l'analyse des caractéristiques thermiques des produits, il facilite le contrôle de la qualité et l'optimisation des processus, améliorant ainsi la stabilité de la production et l'efficacité de l'utilisation de l'énergie.

6) Médecine et soins de santé
Dans le domaine médical, la thermographie infrarouge est principalement utilisée pour le dépistage précoce des maladies et le diagnostic auxiliaire. Les zones pathologiques du corps humain présentent généralement des changements dans le métabolisme local et la circulation sanguine, ce qui entraîne une distribution anormale de la température à la surface du corps. Grâce à la détection sans contact de l'état d'équilibre thermique du corps humain, elle peut fournir des données de référence objectives pour le diagnostic clinique et l'évaluation de l'efficacité du traitement.

5. Recommandations pour les produits Raythink
RM600G Caméra thermique portable professionnelle
Caméra thermique RT630 Expert
TN220 Caméra Thermographique Cube
Caméra thermique à mise au point motorisée AT61
TN460 Caméra thermique à montage fixe
6. Conclusion
En tant que méthode de contrôle non destructif utilisant les champs de température comme supports d'information, la thermographie infrarouge évolue progressivement d'un outil d'inspection auxiliaire à l'une des technologies de base dans les applications d'ingénierie. Ses caractéristiques de sans contact, de haute efficacité et de visualisation transforment les essais non destructifs de la "détermination après l'événement" vers la "surveillance du processus" et l'"alerte précoce" Grâce à l'amélioration continue des performances des détecteurs infrarouges, des capacités algorithmiques et des niveaux d'intégration des systèmes, l'application de la thermographie aux essais non destructifs apportera une plus grande valeur ajoutée dans des conditions d'exploitation plus complexes et dans des industries critiques, en fournissant un soutien technique plus prospectif pour la sécurité des équipements, le contrôle de la qualité et la fiabilité du fonctionnement.
Raythink fournit des caméras thermiques fiables et conviviales ainsi qu'une assistance technique complète aux utilisateurs du monde entier. Si vous étudiez la valeur d'application du CND par thermographie infrarouge dans des scénarios spécifiques, ou si vous recherchez des solutions d'inspection adaptées à vos conditions de fonctionnement, veuillez contacter Raythink pour explorer ensemble des approches de pratiques de CND plus efficaces et plus fiables.
