Thermographie passive ou active : Comment les caméras thermiques permettent différentes techniques d'inspection

{{{sourceTextContent.subTitle}}}

Dans les inspections des réseaux électriques, la maintenance des équipements industriels et les scénarios de surveillance de la sécurité, les caméras thermiques sont devenues des outils essentiels pour détecter les dangers cachés et réduire les risques opérationnels.

{{{sourceTextContent.description}}}

Dans les inspections des réseaux électriques, la maintenance des équipements industriels et les scénarios de surveillance de la sécurité, les caméras thermiques sont devenues des outils essentiels pour détecter les dangers cachés et réduire les risques opérationnels. Cependant, à mesure que la technologie se généralise, les concepts de "thermographie passive" et de "thermographie active" apparaissent de plus en plus fréquemment. Cet article présente le principe de fonctionnement et le champ d'application de ces deux approches et clarifie les principales distinctions entre elles, afin d'aider les ingénieurs et le personnel de maintenance à comprendre et à sélectionner la solution d'imagerie thermique appropriée.
1. Principes de base de la thermographie infrarouge
L'essence de l'imagerie thermique est de "voir" le rayonnement infrarouge invisible à l'œil humain. Tout objet au-dessus du zéro absolu émet continuellement de l'énergie infrarouge, que les caméras thermiques détectent et convertissent en images thermiques visuelles.
Fondamentalement, une caméra thermique typique fonctionne selon les étapes suivantes :
- Détection des infrarouges : Un objectif recueille le rayonnement infrarouge de la surface de l'objet et le concentre sur un réseau de capteurs
- Conversion du signal : Le capteur convertit l'intensité du rayonnement en signaux électriques, différents niveaux de rayonnement correspondant à différentes températures
- Génération d'images : Grâce à l'étalonnage et au calcul de la température, la distribution de la température est mise en correspondance avec une image thermique en pseudo-couleur ou en niveaux de gris
Sur cette base, la thermographie infrarouge utilise deux approches : la thermographie passive (sans stimulation externe) et la thermographie active (avec application d'une énergie externe).
2. Thermographie passive : La principale solution pour les applications industrielles
La thermographie passive détecte la chaleur en capturant le rayonnement thermique naturel émis par un objet sans appliquer de chaleur externe. La caméra thermique analyse les différences de température statiques ou lentement changeantes déjà présentes sur le terrain, ce qui permet de détecter les anomalies. Dans les applications industrielles et de sécurité, la thermographie passive est devenue la principale solution.
1) Applications dans le secteur de l'énergie : Repérer les sources de chaleur cachées
Dans les systèmes de production, de transmission et de distribution d'énergie, de mauvais contacts électriques, des conducteurs sous-dimensionnés ou des surcharges locales peuvent tous provoquer des hausses de température perceptibles, qui sont souvent les premiers signes avant-coureurs de défaillances et d'accidents. La thermographie passive permet d'inspecter rapidement et sans contact de nombreux nœuds électriques sans mettre l'équipement hors tension.
Les applications typiques de la thermographie passive dans les réseaux électriques sont les suivantes
- Inspections de postes et d'appareillages : détection d'un échauffement anormal dans les barres omnibus, les disjoncteurs et les sectionneurs afin de planifier la maintenance en temps voulu
- Contrôles des lignes aériennes de transmission et des connexions : identification des hausses de température anormales au niveau des colliers, des bornes et des fixations afin de réduire les risques de brûlure et de déclenchement
- Surveillance des panneaux de distribution et des locaux : contrôle rapide de nombreux circuits dans les tableaux basse tension et les boîtes de distribution, en donnant la priorité à ceux qui présentent des anomalies thermiques
La thermographie passive s'intègre bien à l'inspection de routine. Cette intégration permet d'analyser les tendances dans le temps afin de distinguer une hausse de température temporaire d'une hausse persistante ou qui s'aggrave.

2) Métallurgie et fabrication industrielle : Inspection en cours de production
Dans les environnements métallurgiques et de fabrication, les équipements génèrent naturellement une chaleur importante pendant leur fonctionnement. La thermographie passive permet d'évaluer l'état des composants critiques sans interrompre la production.
Les applications courantes de la thermographie passive dans la fabrication industrielle sont les suivantes
- Surveillance des moteurs électriques et des roulements : détection des températures de surface anormales causées par une surcharge, un défaut d'alignement ou une mauvaise lubrification
- Inspections de boîtes de vitesses et d'engrenages : observation des schémas de température sur les boîtiers pour identifier un mauvais engrènement ou une dégradation de la lubrification
- Contrôles des fours et des conduites à haute température : évaluation des performances d'isolation et identification des dommages structurels locaux grâce à la distribution de la température de surface des fours de chauffage métallurgique, des fours de traitement thermique et des systèmes de conduites à haute température
Grâce à la thermographie passive, les ingénieurs peuvent identifier rapidement les problèmes en analysant les schémas de température. Une action immédiate est nécessaire lorsque la température d'un composant est significativement plus élevée que celle d'unités similaires ou de références historiques.

3) Sécurité et surveillance : Identifier les menaces dans l'obscurité
Les caméras thermiques offrent des avantages indéniables dans les environnements à faible luminosité et dans l'obscurité totale, car elles ne dépendent pas de la lumière visible, mais détectent le propre rayonnement thermique de la cible.
Les applications courantes de la thermographie passive en matière de sécurité sont les suivantes
- Protection du périmètre des installations critiques : détection des intrus pendant la nuit ou par mauvais temps, élimination des angles morts des caméras à lumière visible
- Surveillance des ports et des aéroports : identification des signatures thermiques des personnes, des navires, des avions et de la faune à longue distance pour faciliter l'identification et l'alarme
- Sécurité des grandes installations extérieures : patrouilles nocturnes dans les usines chimiques, les parcs de stockage et les installations de stockage, où l'imagerie thermique permet de détecter les activités suspectes et les sources d'incendie potentielles
Dans les applications de sécurité, la thermographie passive ne met pas l'accent sur une mesure précise de la température, mais plutôt sur la capacité d'identifier des personnes, des véhicules et des objets sur la base du contraste thermique, ainsi que sur la résistance aux interférences environnementales.

4) Prévention des incendies et alerte précoce : Détection des "points chauds" avant la combustion
De nombreux incendies commencent par une surchauffe non détectée. La thermographie passive peut révéler les points chauds dangereux bien avant l'apparition des flammes, offrant ainsi une fenêtre critique pour une intervention préventive.
Les applications typiques de la thermographie passive en matière d'alerte incendie sont les suivantes :
- Entrepôts et centres logistiques : détection de sources de chaleur anormales dans les marchandises empilées, l'infrastructure électrique ou les zones de chargement

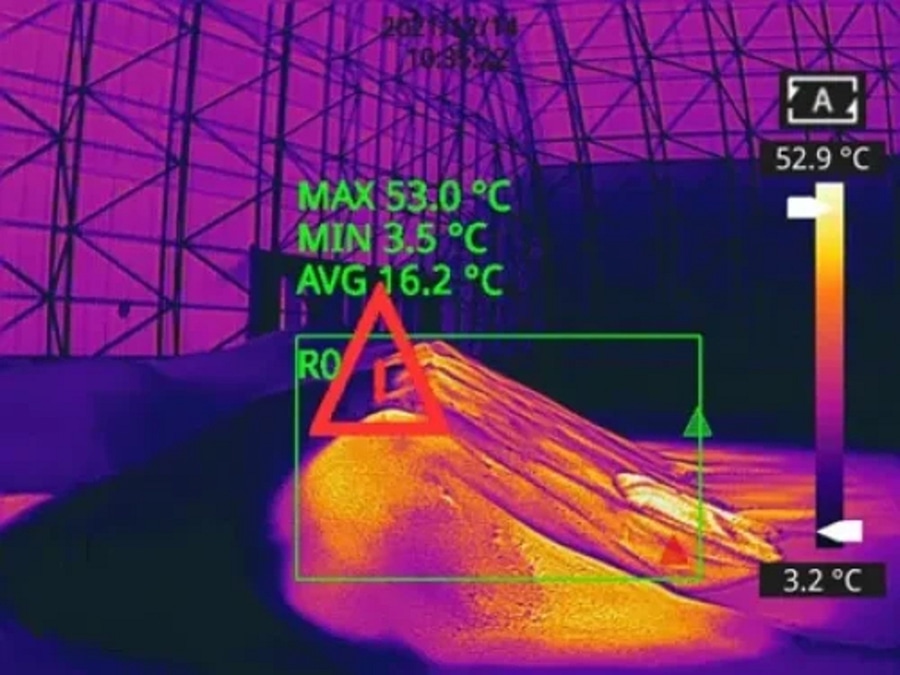

- Décharges et stocks de charbon : surveillance continue de la distribution de la température de surface pour identifier les points d'auto-inflammation potentiels présentant un risque de combustion spontanée
- Batteries et installations de chargement : surveillance des zones de chargement des appareils électriques afin de repérer rapidement les batteries en surchauffe ou les chargeurs anormaux grâce à l'imagerie thermique
La surveillance thermique passive s'associe efficacement aux systèmes d'alarme, déclenchant des alertes lorsque les températures dépassent les seuils fixés ou que des schémas de points chauds anormaux apparaissent, ce qui permet de gagner un temps de réponse critique.

5) Inspections des bâtiments : Rendre visible la perte de chaleur : Rendre visible l'invisible
Dans le domaine de l'efficacité énergétique des bâtiments et des diagnostics, la thermographie passive fournit une représentation visuelle claire des pertes de chaleur qui se produisent dans les murs extérieurs, les portes, les fenêtres et les structures de toit.
Les applications typiques de la thermographie passive pour l'inspection des bâtiments sont les suivantes
- Évaluation de la performance de l'isolation des murs extérieurs : identification des lacunes dans l'isolation, des défauts de construction et de l'emplacement des ponts thermiques
- Vérification de l'intégrité des joints d'étanchéité des cadres de fenêtres et de portes : observation des infiltrations d'air froid et des points de fuite de chaleur par le biais de modèles de distribution de la température
- Détection des fuites de toiture et des dégâts dus à l'humidité : reconnaître que les zones humides présentent des caractéristiques thermiques différentes de celles des zones sèches, en se basant sur les modèles d'images thermiques
Pour les équipes chargées de l'exploitation et de la maintenance des bâtiments, la thermographie passive constitue une méthode de diagnostic non destructive et applicable à de vastes zones, qui permet d'élaborer des plans d'économie d'énergie et de maintenance plus ciblés.

3. Thermographie active : Inspection par excitation des défauts fins
La thermographie active est largement utilisée comme technique de contrôle non destructif (CND). Elle applique une énergie externe à la cible, créant des changements thermiques contrôlés, puis utilise des caméras thermiques pour observer comment les ondes thermiques se propagent et s'atténuent à travers le matériau, révélant ainsi les défauts internes.
Les méthodes typiques d'excitation externe sont les suivantes
- Excitation optique : utilisation de lampes flash, de lampes halogènes ou de lasers pour produire un chauffage périodique ou de courte durée (thermographie par impulsions, thermographie par verrouillage)
- Chauffage par convection : utilisation de flux d'air chaud pour chauffer la surface cible, puis analyse de la distribution de la température pendant le refroidissement
- Excitation ultrasonique ou mécanique : générer un chauffage local dans le matériau par des méthodes telles que la vibration ultrasonique, puis capturer cette différence thermique par imagerie thermique
Dans la thermographie active, l'accent est mis sur la "réponse thermique dynamique" - les régions qui se refroidissent plus lentement ou se réchauffent plus rapidement correspondent souvent à des vides internes, des décollements ou des fissures.
Pour les composants immédiatement après le soudage, un bref chauffage externe révèle les défauts internes tels que la porosité, les fissures et les inclusions de laitier en observant les modèles de propagation de la chaleur. Dans les matériaux composites, l'excitation thermique pulsée identifie la délamination et le décollement. Ces applications sont de plus en plus courantes dans les secteurs de l'aérospatiale et de l'automobile, où l'intégrité des matériaux est essentielle.
4. Thermographie active et passive : Comprendre les principales différences
D'un point de vue pratique, la distinction entre la thermographie active et la thermographie passive reflète des stratégies d'utilisation différentes plutôt qu'un matériel fondamentalement différent. La même caméra infrarouge, associée à une excitation externe et à un logiciel de traitement des données différents, peut réaliser à la fois de la thermographie passive et active.
Dimension Thermographie passive Thermographie active
Source de chaleur Rayonnement thermique naturel émis par l'objet dans des conditions de fonctionnement réelles Énergie externe (lumière, chaleur, ultrasons) appliquée à l'objet pour créer un changement thermique contrôlé
Objet de l'analyse Distribution de la température en surface ou près de la surface et points chauds statiques Effets des défauts internes sur la propagation de l'onde thermique ; accent mis sur les processus dynamiques
Scénarios d'application typiques Inspections des réseaux électriques, surveillance des équipements industriels, surveillance de la sécurité, audits énergétiques des bâtiments, alerte précoce en cas d'incendie Composites aérospatiaux, évaluation de la qualité des soudures, inspection de l'adhérence des adhésifs
Complexité du système Relativement simple ; en général, seule la caméra thermique et l'optique appropriée sont nécessaires Plus élevé ; nécessite une source d'excitation contrôlée, une acquisition synchronisée et des algorithmes de traitement des données spécialisés
Déploiement et coût Facile à déployer ou à utiliser ; adapté à l'inspection de grandes surfaces et à la surveillance continue en ligne ; coût total inférieur Conditions de déploiement exigeantes et mise en service étendue ; généralement réservé aux laboratoires ou aux stations d'inspection dédiées
Vitesse de détection Inspection rapide ; permet le balayage rapide de nombreux actifs ou de grandes zones Temps de détection limité par l'excitation et le traitement ; cycle de mesure plus lent
Expertise de l'utilisateur requise Nécessite des compétences opérationnelles et une formation à l'interprétation des images, mais peut être facilement enseigné Nécessite des connaissances professionnelles en CND pour la configuration du système et l'interprétation des résultats
Les caméras thermiques standard fonctionnent généralement en mode passif, car la plupart des applications telles que les diagnostics énergétiques, industriels, de sécurité et de bâtiments contiennent déjà des différences de température naturelles suffisantes, ce qui élimine la nécessité d'une excitation externe.
Par conséquent, pour les entreprises qui déploient des solutions d'imagerie thermique dans ces secteurs, les systèmes passifs à haute performance sont généralement plus économiques et plus faciles à déployer ; les systèmes de thermographie active spécialisés sont principalement réservés aux applications CND haut de gamme nécessitant la détection de défauts internes.
5. Recommandations pour les caméras infrarouges passives de Raythink
Les caméras infrarouges passives de Raythink utilisent des détecteurs VOx non refroidis et des algorithmes de traitement d'image avancés pour fournir des images thermiques claires et précises dans diverses conditions environnementales. Nos produits offrent des avantages essentiels tels que la surveillance de la température en temps réel, la capacité de test non destructif et le fonctionnement par tous les temps.
PD464T Caméra dôme rapide à double spectre
FC465T Caméra Bullet à double spectre
Caméra thermique portable RM620
TN220 Caméra thermographique cubique
6. Conclusion
La thermographie passive et la thermographie active répondent à des besoins d'application différents et ne sont pas en concurrence pour déterminer laquelle est la plus avancée. Les systèmes d'imagerie thermique passive de haute performance atteignent le meilleur équilibre entre le coût de déploiement, la facilité d'utilisation et la valeur pratique, ce qui en fait le choix préféré pour la plupart des applications industrielles et de sécurité. Raythink est spécialisé dans les solutions d'imagerie thermique infrarouge passive adaptées aux conditions de fonctionnement réelles de différentes industries. Contactez l'équipe d'experts de Raythink pour obtenir des conseils professionnels sur la sélection et le déploiement des systèmes.
