Caméra thermographique cubique TN220 : Un dispositif infrarouge de la taille d'un paquet de cigarettes ouvre la voie à de nouveaux scénarios de contrôle de la sécurité dans tous les secteurs d'activité

{{{sourceTextContent.subTitle}}}

Un dispositif infrarouge de la taille d'un paquet de cigarettes ouvre la voie à de nouveaux scénarios de contrôle de la sécurité dans toutes les industries

{{{sourceTextContent.description}}}

Dans le domaine de la surveillance de la sécurité industrielle, les équipes d'exploitation et de maintenance se heurtent depuis longtemps à trois problèmes majeurs : la difficulté de déployer des équipements dans des espaces étroits, la difficulté de détecter les dangers cachés et la lourdeur des appareils traditionnels. La caméra cube Raythink TN220 de mesure de température en ligne à double spectre, avec son design compact de la taille d'un paquet de cigarettes, ses capacités de mesure précise de la température et sa flexibilité d'adaptation, dépasse les limites des scénarios et devient le choix préféré pour la surveillance de la sécurité dans la distribution d'énergie à haute tension, les stations de stockage d'énergie, la production de batteries au lithium et d'autres domaines.
Mesure traditionnelle de la température de contact Imagerie thermique infrarouge Mesure de la température

Avantages :
- Rentable
- Précision relativement élevée de la mesure de la température Avantages :
- Permet une mesure complète des zones cibles
- Affichage intuitif de la distribution de la température cible
- Opération simple sans endommager la structure de la cible
- Prise en charge de la traçabilité vidéo
- Câblage simple

Inconvénients :
- Câblage complexe, risque d'endommager la structure de la cible
- Distribution peu claire de la température de la cible, risque de détections manquées
- Réponse lente en raison du délai de conduction de la chaleur
- Pas de traçabilité vidéo Inconvénients :
- Coût relativement élevé

Présentation de l'appareil

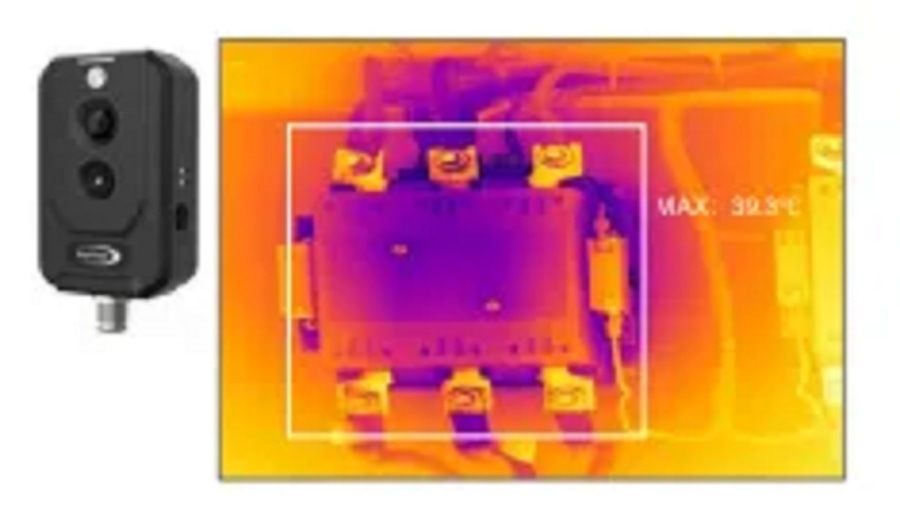

Caméra thermographique cubique TN220

- Structure compacte : 93×56×31,5 mm, élégante et portable comme un paquet de cigarettes, spécialement conçue pour les scénarios étroits.
- Mesure de la température sur toute la plage : Mesure précise de la température avec de nombreux détails, avec une résolution infrarouge de 256×192 et un large champ de vision (90°×65,1° pour l'infrarouge).
- Imagerie panoramique : Imagerie thermique infrarouge + vue en lumière visible 2MP.
- Prise en charge multi-protocoles : Compatible avec les protocoles ONVIF, Modbus, GB/28181 et IoT MQTT, prenant en charge les sorties d'alarme IO indépendantes.
- Niveau de protection élevé : Indice IP67 pour une forte adaptabilité aux environnements difficiles.
- Déploiement flexible : Prend en charge l'alimentation POE, permettant la transmission simultanée de l'alimentation et des données via un seul câble, réduisant ainsi les coûts de construction et de mise en service.

1. Appareillage haute tension
En tant qu'équipement central des systèmes d'alimentation, l'appareillage de commutation à haute tension comporte des composants internes denses et des environnements électromagnétiques complexes. Un mauvais contact ou le vieillissement des joints de câbles et des contacts de barres omnibus peuvent facilement provoquer une surchauffe locale. Les inspections manuelles sont non seulement inefficaces, mais elles comportent également des risques importants de détections manquées. La mesure traditionnelle de la température de contact nécessite le déploiement d'un grand nombre de capteurs, ce qui entraîne un câblage complexe et une réponse tardive, et ne permet pas de répondre aux besoins de surveillance en temps réel. Avec ses dimensions compactes de 93×56×31,5 mm, le TN220 peut être facilement installé dans l'espace étroit d'un appareillage de commutation sans modifier la structure d'origine de l'équipement. Son niveau de protection IP67 lui permet de résister à l'humidité, à la poussière et à d'autres environnements difficiles à l'intérieur de l'armoire. Équipé d'une alimentation POE, il assure la transmission de l'énergie et des données par un seul câble, ce qui réduit considérablement les coûts de construction et de mise en service. L'appareil est équipé d'un détecteur à résolution infrarouge 256×192, couvrant une plage de mesure de température de -20℃~650℃ avec une précision de ±2℃ ou ±2%. Il prend en charge les configurations de mesure de température multidimensionnelles (point, ligne et zone) et peut capturer avec précision les hausses de température subtiles de 0,04℃.

2. Stations de stockage d'énergie
Avec le développement rapide des stations de stockage d'énergie électrochimique, le risque d'emballement thermique causé par le déploiement dense de packs de batteries est devenu de plus en plus important. Les technologies numériques sont nécessaires pour réaliser la perception de l'état de sécurité et l'alerte précoce, et le TN220 est parfaitement adapté à cette demande. L'espace à l'intérieur des conteneurs de stockage d'énergie est limité, et le TN220, de la taille d'un paquet de cigarettes, peut être installé de manière flexible entre les blocs de batteries. La prise en charge de plusieurs protocoles (ONVIF, Modbus, GB/28181 et IoT MQTT) permet une connexion transparente au système de surveillance de la station de stockage d'énergie. L'appareil peut définir des seuils d'alarme à plusieurs niveaux pour des pièces clés telles que les packs de batteries et les jonctions de câbles. Lorsqu'une légère accumulation de chaleur se produit dans les cellules de la batterie, il peut immédiatement déclencher des alarmes sonores et visuelles et se relier aux systèmes de réfrigération ou de lutte contre l'incendie, fournissant une alerte précoce des heures plus tôt que les détecteurs de fumée traditionnels. Dans les scénarios de stockage d'énergie par batteries au lithium, le TN220, grâce à la technologie de fusion à double spectre d'imagerie thermique infrarouge et de lumière visible 2MP, peut non seulement présenter visuellement la distribution du champ de température de la batterie, mais aussi retracer les données historiques de température, en fournissant des données pour l'évaluation de l'état de santé de la batterie et en construisant une ligne de sécurité solide pour les stations de stockage d'énergie.

3. Production de piles au lithium et traitement des déchets dangereux
Au cours de la production de batteries au lithium, les processus tels que la formation, la classification et les tests de performance électrique impliquent des opérations de charge et de décharge, ce qui présente des risques potentiels d'emballement thermique. La mesure traditionnelle de la température de contact ne permet qu'une surveillance ponctuelle et ne peut pas capturer la distribution globale du champ thermique sur la surface de la batterie. Avec un large champ de vision de 90°×65°, le TN220 peut couvrir une station d'essai de 2,4 m (horizontal) × 1,8 m (vertical). Associé à des véhicules à guidage automatique (AGV), il permet une surveillance 24 heures sur 24, 7 jours sur 7, l'enregistrement en temps réel des données de température de la batterie et l'analyse des tendances. Dès qu'une augmentation anormale de la température est détectée, une alarme est immédiatement déclenchée, ce qui garantit le rendement du produit et la sécurité de la production. Dans les scénarios de traitement des déchets dangereux, l'électrolyte des batteries au lithium est une substance inflammable, et la surveillance de la température de sa zone de stockage est cruciale. La capacité de surveillance ininterrompue 24/7 du TN220 permet de capturer en temps réel les changements de température de l'équipement de stockage de l'électrolyte, évitant ainsi les incendies ou les explosions causés par des températures élevées. Parallèlement, l'appareil prend en charge la sortie d'alarme indépendante IO, ce qui permet de transmettre des informations d'alerte précoce à la plate-forme de surveillance en premier lieu, et de gagner un temps précieux pour l'élimination des dangers cachés.

4. Support technique de base du TN220
L'adaptabilité multi-scénarios du TN220 découle de son noyau technique solide. L'appareil adopte un détecteur infrarouge non refroidi de 12μm développé par Raythink, garantissant une imagerie claire et des données de température précises. Son niveau de protection IP67 lui permet de s'adapter à divers environnements difficiles tels que les armoires à haute tension, les conteneurs de stockage d'énergie et les entrepôts de déchets dangereux. L'alimentation POE et la transmission par câble unique simplifient le processus de déploiement et réduisent les coûts d'installation. Équipé d'un logiciel professionnel de mesure et d'analyse de la température, il peut régler des alarmes multizones, retracer des données historiques et être relié à des plateformes tierces, répondant ainsi aux besoins de surveillance intelligente de différentes industries.
De la distribution d'énergie à haute tension à la sécurité du stockage de l'énergie, et de la production de batteries au lithium à la gestion des déchets dangereux, le TN220, avec ses principaux avantages de compacité, de flexibilité, de précision et de fiabilité, est devenu un "acteur polyvalent" dans le domaine de la surveillance de la sécurité industrielle.
Si vous êtes confrontés à des défis tels que le déploiement dans des espaces étroits ou la surveillance de dangers cachés, le TN220 peut être une solution plus rentable. N'hésitez pas à nous contacter pour en savoir plus sur les produits Raythink.
