Caméra thermique pour la réparation et le retravail de l'électronique

{{{sourceTextContent.subTitle}}}

Caméra thermique pour la réparation et le retravail de l'électronique

{{{sourceTextContent.description}}}

Les produits électroniques sont confrontés à divers défauts de circuit et à des vices cachés au cours de leur développement, de leur fabrication et de leur maintenance. Les techniciens ont besoin de méthodes efficaces pour identifier rapidement les problèmes. Une augmentation anormale de la température est souvent un indicateur de défaut subtil mais critique. En tant qu'outil de mesure de la température sans contact, la caméra thermique affiche intuitivement les caractéristiques de distribution thermique des produits électroniques, devenant progressivement un outil essentiel pour les ingénieurs en électronique dans le diagnostic des pannes, le contrôle des performances et la vérification de la fiabilité. Cet article traite de la nécessité, des scénarios d'application typiques et des meilleures pratiques d'utilisation de la caméra thermique pour la réparation et la retouche des produits électroniques.
1. Pourquoi une caméra thermique est-elle nécessaire pour la réparation et la retouche des composants électroniques ?
Les méthodes traditionnelles de détection des défauts de circuit nécessitent une mesure point par point de la tension, du courant, de l'impédance et des paramètres des composants aux points et lignes critiques, combinée à une analyse du schéma de circuit pour l'inférence. Ce processus est lourd et dépend fortement de l'expérience, ce qui se traduit par une faible efficacité de détection et un risque élevé d'omettre des défauts. Il peine à répondre aux exigences d'inspection des composants électroniques modernes miniaturisés et à haute densité.
Lorsque les composants électroniques tombent en panne, par exemple à cause d'un court-circuit, d'un circuit ouvert ou d'un mauvais contact, le courant qui circule à travers le composant est affecté, ce qui entraîne une différence significative de la température du composant par rapport à son état normal. Les anomalies thermiques sont donc l'indicateur de défaillance le plus direct. L'analyse de la distribution de la température à l'intérieur des produits électroniques permet d'identifier les risques potentiels lorsqu'ils sont sous tension, de découvrir des zones problématiques difficiles à détecter à l'œil nu et de réduire ainsi la nécessité d'un démontage et d'une vérification répétée.
Les caméras thermiques captent le rayonnement infrarouge émis par les composants, offrant ainsi une vue d'ensemble de la température qui permet aux ingénieurs de localiser rapidement les zones problématiques, améliorant ainsi de manière significative la précision et l'efficacité des tests de R&D et des travaux de réparation.
2. Meilleure caméra thermique pour l'électronique : Recommandations de Raythink
1) Caméra thermique portable RM620
- 640×512 infrarouge haute résolution
- Caméra à lumière visible de 5 mégapixels
- Plage de mesure de la température : -20°C à +650°C
- Améliorations intelligentes : les lignes isothermes facilitent l'analyse des défauts et l'inspection des équipements
- Analyse personnalisable de la température d'un point, d'une ligne ou d'une zone avec un retour d'information clair et intuitif
- Transmission Wi-Fi pour l'intégration d'une application mobile et d'un logiciel d'analyse sur PC intelligent
2) Caméra thermique à mise au point motorisée AT31
- Algorithme d'image de nouvelle génération pour une meilleure clarté des détails
- Options de résolution infrarouge 384×288/640×512 pour des images haute définition
- - Large plage de mesure de la température : -20°C à +650°C
- Taux de rafraîchissement de l'image et de la température synchronisé à 50Hz
- Taille compacte, faible consommation d'énergie, options d'objectifs multiples
- Interfaces riches avec support SDK pour une intégration facile
3) Caméra thermographique cubique TN220
- Résolution infrarouge 256×192
- Mesure précise de la température
- Prise en charge multiprotocole pour l'intégration de systèmes industriels et IoT
- Fonctionnalité client web puissante
- Conception compacte
- Prise en charge de l'alimentation PoE
- Affichage d'image à double spectre
4) Caméra thermique à montage fixe TN460
- Algorithme d'imagerie de nouvelle génération pour des détails plus nets
- Résolution infrarouge 640×512 pour des images haute définition
- NETD <40mK surpassant les produits concurrents
- Plage de mesure de température étendue de -20°C à +650°C
- Taux de rafraîchissement de l'image et de la température synchronisé à 25Hz
- Taille compacte, faible consommation d'énergie, plusieurs options d'objectifs
- Interfaces riches permettant le développement de SDK pour une intégration facile
3. Avantages de la caméra d'imagerie thermique pour la réparation et la retouche des composants électroniques
- Détection sans contact
L'inspection par caméra thermique ne nécessite pas de coupure d'alimentation, ce qui rend l'opération pratique. La mesure sans contact ne perturbe pas le champ de température d'origine, ce qui évite les dommages secondaires ou l'introduction de nouveaux défauts.
- Visualisation des informations de température
Clear imaging produit des images thermiques infrarouges de haute qualité, fournissant en temps réel l'état de la température des composants électroniques sur les cartes de circuits imprimés. Les informations de température visualisées révèlent efficacement les conditions de fonctionnement de la carte de circuit imprimé.
- Sensibilité élevée pour la détection de différences de température subtiles
Les caméras thermiques sont dotées de capacités de détection de la température extrêmement sensibles. Les mesures sont stables avec des vitesses de réponse rapides, permettant de détecter d'infimes variations de température. Cela permet d'identifier des différences thermiques subtiles entre les composants électroniques et de découvrir des défauts potentiels.
- Logiciel puissant d'analyse de la température
Le logiciel affiche intuitivement les courbes de distribution de la température en temps réel des zones d'inspection et stocke les images et les flux vidéo avec les données de température. Il prend en charge divers modes de mesure de la température, notamment le suivi des températures maximales/minimales, la mesure de la température ponctuelle/ligne/zone et les alarmes à seuil configurables qui se déclenchent lorsque les températures atteignent des plages prédéfinies.
4. Cas d'application dans le domaine de la réparation et de la retouche électroniques

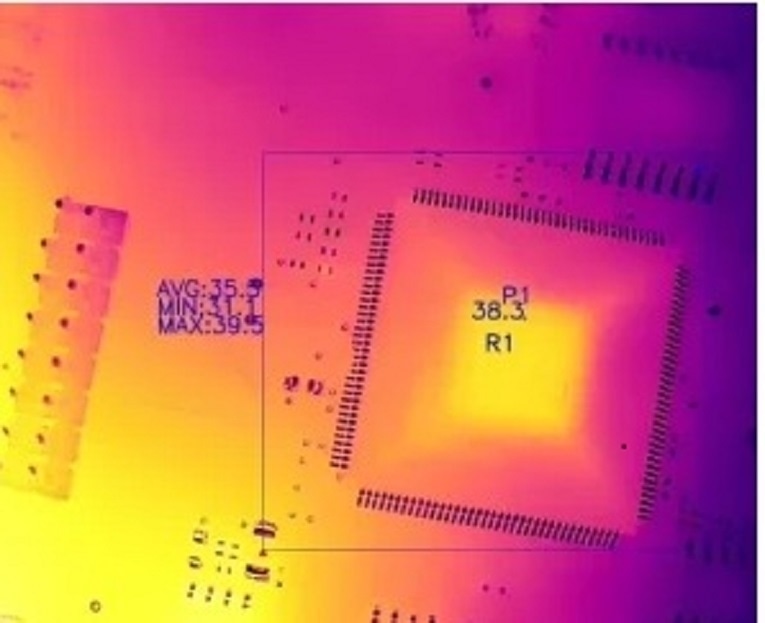

1) Localisation des défauts des circuits imprimés
Le circuit imprimé (PCB) est un composant indispensable des produits électroniques. La plupart des défauts du circuit imprimé résultent de l'endommagement des composants, tels que les défauts de puce, les problèmes de condensateur/résistance ou les problèmes de broche de joint de soudure. Le dépannage nécessite de localiser le composant endommagé pour le remplacer. La méthode traditionnelle consiste à utiliser des thermocouples pour mesurer la température point par point et des convertisseurs externes pour exporter les données, ce qui rend le processus lourd, inefficace et sujet à des détections manquées.
Comme les composants défectueux génèrent généralement des anomalies thermiques lorsqu'ils sont mis sous tension, l'imagerie thermique permet d'identifier rapidement les zones anormales sur la base de la distribution de la température, ce qui améliore considérablement l'efficacité de la localisation.
La solution Raythink : Utiliser des caméras thermiques portables associées à un logiciel professionnel d'analyse de la température. La caméra peut être utilisée pour des inspections de patrouille à la main ou montée sur des supports fixes connectés à des écrans externes pour la surveillance.
- L'imagerie thermique affiche directement la distribution de la température des composants sur le circuit imprimé, ce qui permet d'identifier intuitivement les composants défectueux
- La mise au point manuelle de précision permet de détecter des cibles aussi petites que 1 mm (à une distance de 0,1 m) et d'observer clairement le type et l'emplacement des composants anormaux
2) Contrôle de la température des tests de conception des circuits imprimés
Au cours des phases de R&D, les ingénieurs doivent surveiller la charge thermique des composants sur les cartes de circuits imprimés afin d'évaluer la rationalité de la conception de l'agencement des composants. Compte tenu de la distribution dense des composants sur les cartes de circuits, la mesure traditionnelle de la température par contact implique non seulement des procédures complexes, mais peut également perturber le champ de température du circuit, ce qui ne répond pas aux exigences des laboratoires en matière de collecte de données multipoints en temps réel.
Combinées à une chambre à température constante atteignant 60°C pour simuler les environnements de fonctionnement réels des cartes de circuits imprimés, les caméras thermiques fournissent des résultats visuels de la distribution de la température et des changements de points thermiques dans les composants électroniques. Les ingénieurs peuvent utiliser ces données pour identifier les risques potentiels et mettre en œuvre des mesures correctives en conséquence.
La solution Raythink : Utiliser une caméra thermique en ligne pour observer les circuits imprimés placés dans une chambre à température constante. Les essais sur le terrain confirment que l'équipement fonctionne de manière fiable dans des conditions de température de 60°C.
- Cartographier les zones d'inspection critiques et obtenir les températures en temps réel de chaque composant électronique
- Analyser les données de température collectées pour évaluer le courant, la tension et d'autres paramètres subis par les composants
- Les ingénieurs R&D localisent précisément les points de défaillance en fonction des résultats de la détection afin d'optimiser la conception du circuit, ce qui permet d'améliorer l'efficacité de la conversion, de réduire l'augmentation de la température interne et d'améliorer la fiabilité du circuit
3) Contrôle de la température des puces LED
Les puces LED peuvent subir un durcissement insuffisant de la pâte d'argent, des supports ou des électrodes de puce contaminés pendant l'emballage et le traitement, ce qui entraîne une résistance de contact élevée ou instable. Il en résulte une augmentation localisée de la température de la puce, qui affecte la luminosité et la durée de vie de la LED, voire entraîne une défaillance. Les équipements de détection traditionnels peinent à répondre aux exigences d'inspection des puces LED modernes de petite taille.
Les caméras thermiques permettent d'obtenir des images et des mesures de température précises grâce à une sensibilité élevée et à des objectifs macro, particulièrement adaptés à la surveillance élargie de petites zones génératrices de chaleur. En présentant clairement la distribution de la température, l'imagerie thermique permet de localiser immédiatement les défauts des puces.
La solution Raythink : Une caméra thermique déployée au-dessus de la carte à puce LED surveille en temps réel les conditions de température dans la zone centrale de la puce. Associée au logiciel professionnel d'analyse de la température TI Studio de Raythink, elle révèle clairement les problèmes de la puce LED.
- La configuration de l'objectif macro combinée au zoom numérique 1 à 8x permet une imagerie claire à fort grossissement, localisant avec précision les minuscules défauts de la puce
- Le suivi de la température en plusieurs points et l'analyse des zones génèrent des cartes thermiques en temps réel, ce qui permet de localiser rapidement les zones à haute température sur la surface de la puce
- Les paramètres d'alarme automatiques du logiciel identifient automatiquement les puces anormales et génèrent des rapports de détection, ce qui améliore considérablement l'efficacité de la détection
4) Test d'équilibre thermique des batteries
Dans le cadre de la recherche universitaire actuelle sur les matériaux et les applications de contrôle industriel impliquant la mesure de la température, le contrôle et l'évaluation de l'équilibre thermique des piles ou des batteries sont essentiels. La mesure traditionnelle de la température de contact par thermocouple est encombrante et ne peut surveiller qu'un seul point de la batterie, ce qui ne permet pas de répondre à la demande de collecte de données à grande échelle nécessaire à la recherche scientifique.
L'imagerie thermique infrarouge révèle clairement les schémas de distribution de la température à l'intérieur des batteries et des blocs-batteries, ce qui permet d'évaluer l'efficacité de la conception de la structure de dissipation de la chaleur du bloc-batterie. Les chercheurs disposent ainsi d'outils de mesure plus efficaces, ce qui accélère considérablement l'application pratique des résultats de la recherche.
Solution Raythink : Placer les batteries cibles à étudier dans le système de contrôle de la température de test des batteries et ajuster les différentes températures via le contrôle de la température constante. Utiliser une caméra thermographique cubique adaptée aux espaces confinés pour surveiller la distribution de la température sur toute la surface de chaque groupe de batteries.
- La prise en charge de la mesure de points arbitraires sur les images thermiques permet l'acquisition de n'importe quelle température locale dans la zone de couverture de la caméra thermique
- La sélection de points à différents endroits permet de suivre les températures maximales et minimales
- La superposition de photos numériques avec les images thermiques complètes fournit plus de détails pour l'analyse des images, ce qui facilite l'évaluation complète et le suivi des tendances d'évolution de la température de la batterie. Cela permet d'obtenir des données pour la recherche sur l'équilibre thermique des batteries
5) Détection des fuites dans le boîtier de la batterie
Les batteries risquent de fuir dans des conditions telles qu'une mauvaise soudure, des plaques endommagées ou des défauts structurels. Les cas bénins entraînent une dégradation des performances, tandis que les cas graves peuvent déclencher des incidents de sécurité. Les méthodes de détection courantes, telles que les tests de résistance, les tests de pression de gaz, l'analyse des COV ou l'inspection visuelle, ne permettent souvent pas d'identifier directement l'emplacement et la gravité de la fuite. Elles manquent également d'efficacité et sont sensibles à l'appréciation humaine.
Les caméras thermiques capturent les différences de température formées par le liquide qui fuit à la surface de la batterie, ce qui permet d'identifier de manière efficace et précise l'emplacement et l'étendue de la fuite de la batterie. L'inspection par imagerie thermique ne nécessite aucun démontage de la batterie et peut couvrir simultanément de grandes surfaces.
La solution Raythink : Déployer une caméra thermique en ligne pour surveiller la distribution de la température de surface sur les boîtiers de batterie, associée à un logiciel d'analyse professionnel pour définir les plages de température caractéristiques des fuites en vue d'un marquage et d'une alarme automatiques.
- La caméra thermique balaie rapidement toute la surface du boîtier de la batterie, localisant avec précision les points de fuite par le biais d'anomalies de température, ce qui réduit considérablement le temps d'inspection
- La fonction de mesure de la température de la zone permet d'évaluer quantitativement les fuites, d'en déterminer la gravité et l'étendue afin de distinguer les fuites mineures des fuites graves, et d'orienter les différentes stratégies de traitement en conséquence
- La prise en charge du stockage des données à long terme et de l'analyse hors ligne permet d'établir une base de données des caractéristiques thermiques des fuites de batteries, ce qui aide les usines à analyser les modes de défaillance des fuites

5. Conseils pour l'utilisation d'une caméra thermique dans le cadre de la réparation et de la retouche d'appareils électroniques
- Veiller à la bonne mise au point et au choix de l'objectif
Les composants électroniques sont généralement petits, d'où l'importance d'une bonne mise au point et d'une configuration appropriée de l'objectif. En fonction des différentes cibles d'inspection et des distances de travail, sélectionnez des objectifs standard, des objectifs macro ou des objectifs super-macro pour garantir une image claire.
- Contrôler les conditions de l'environnement d'inspection et les états de fonctionnement des composants
Maintenez un environnement d'inspection relativement stable, en évitant la lumière directe du soleil ou les fortes sources de chaleur. Les composants électroniques doivent être alimentés et fonctionner jusqu'à l'équilibre thermique avant l'inspection afin de révéler pleinement les défauts de chauffage tout en maintenant un fonctionnement stable du circuit, évitant ainsi les erreurs d'appréciation causées par des températures transitoires.
- Comparer les images thermiques de composants électroniques normaux et suspects
Dans des conditions de fonctionnement et des températures ambiantes identiques, utilisez les images thermiques de composants normaux du même modèle comme référence de base. La comparaison de ces images avec les images thermiques des composants testés permet de détecter intuitivement les zones anormales grâce aux différences de distribution de la température, même sans expertise professionnelle.
- Régler raisonnablement les paramètres de température de la caméra thermique
Réglez les paramètres tels que l'émissivité en fonction des caractéristiques des matériaux des cibles d'inspection, afin de garantir une mesure précise de la température infrarouge. Exploitez également la fonction de seuil d'alarme du logiciel pour prédéfinir des plages de température anormales, marquant ainsi automatiquement les zones à problèmes.
- Conservation des données brutes pour l'analyse
Enregistrez des vidéos d'imagerie thermique ou sauvegardez des images thermiques de haute qualité en vue d'une analyse approfondie et d'une localisation des problèmes. Combinées aux enregistrements des courbes de température, elles permettent un diagnostic plus précis des défauts des composants électroniques.
- Nettoyer l'objectif et procéder à un entretien régulier
La poussière, les empreintes digitales ou la condensation sur l'objectif affectent gravement la réception du rayonnement infrarouge, ce qui se traduit par des mesures de température imprécises. Essuyez régulièrement les lentilles à l'aide de solutions et de chiffons de nettoyage spécialisés, en évitant les matériaux rugueux ou les produits chimiques puissants qui pourraient endommager la lentille.

6. Conclusion
La technologie de l'imagerie thermique rend visible et quantifiable le comportement thermique des appareils électroniques, ce qui permet aux techniciens d'identifier rapidement les points de défaillance et les risques potentiels au cours des processus de R&D, de test et de réparation. Elle améliore non seulement l'efficacité du dépannage et la précision du diagnostic, mais contribue également à optimiser la conception des circuits et la vérification de la fiabilité. Raythink, qui s'appuie sur une technologie professionnelle de mesure de la température par infrarouge et sur une expérience approfondie des applications, fournit des solutions de détection thermique efficaces pour l'industrie électronique, répondant aux besoins de bout en bout, de la vérification de la conception et des tests de production à la réparation des pannes. Pour explorer les solutions d'inspection par imagerie thermique adaptées à votre activité, contactez l'équipe technique de Raythink pour une consultation personnalisée.
