Rendre l'invisible visible : Dernière solution d'imagerie thermique pour la détection de fuites de gaz en 3D
{{{sourceTextContent.subTitle}}}
Révolutionner la sécurité industrielle : Caméras OGI améliorées par l'IA pour la détection de fuites de gaz en temps réel
{{{sourceTextContent.description}}}
Selon MarketsandMarkets™, le marché de la détection de gaz devrait atteindre 5,18 milliards USD d'ici 2030, contre 3,84 milliards USD en 2025, en raison de l'augmentation des normes de sécurité industrielle, d'une conformité réglementaire plus stricte et d'une importance croissante accordée à la protection de l'environnement. Pour répondre à cette demande croissante, l'industrie développe des technologies innovantes de détection de gaz. Parmi celles-ci, la caméra OGI (Optical Gas Imaging Camera) se distingue comme l'un des instruments les plus précis, offrant une visualisation des gaz sans contact, à longue portée et en trois dimensions.
Raythink, leader en matière de technologie d'imagerie thermique, stimule l'innovation dans le domaine de la détection des gaz. En intégrant des caméras OGI avancées avec des algorithmes alimentés par l'IA et une plateforme logicielle complète, Raythink fournit des solutions intégrées plus performantes qui aident les industries à améliorer la sécurité, à assurer la conformité réglementaire et à réduire l'impact négatif sur l'environnement.
1. Qu'est-ce qu'une caméra OGI ?
Une caméra OGI (Optical Gas Imaging Camera) est un appareil spécialisé qui utilise la technologie d'imagerie infrarouge pour détecter visuellement les fuites de gaz. Elle permet aux opérateurs d'identifier et de localiser des gaz invisibles à l'œil nu, tels que le méthane, les composés organiques volatils (COV), l'hexafluorure de soufre et d'autres gaz dangereux.
2. Comment fonctionne une caméra OGI ?
Les gaz industriels dangereux (par exemple, le méthane, les COV et l'ammoniac) présentent des spectres d'absorption moléculaires vibrationnels et rotationnels caractéristiques dans une certaine plage infrarouge comprise entre 3 et 17 μm. Lorsque le rayonnement infrarouge traverse ces gaz, les molécules de gaz absorbent l'énergie à leurs longueurs d'onde caractéristiques, ce qui se traduit par des caractéristiques d'absorption spécifiques à la longueur d'onde.
Sur la base de ce principe, lorsqu'une fuite de gaz dynamique se produit dans le champ de vision d'une caméra OGI, elle produit des différences de rayonnement dynamique aux longueurs d'onde d'absorption correspondantes, qui apparaissent sous forme de contraste en niveaux de gris dans l'image infrarouge. Plus la concentration de gaz est élevée, plus l'absorption est forte et plus le contraste des niveaux de gris est prononcé.
3. Pourquoi choisir la technologie OGI pour la détection des gaz industriels ?
Comparée à d'autres instruments tels que les détecteurs de gaz fixes, les détecteurs de gaz portables et les analyseurs de gaz, la caméra OGI présente de nombreux avantages :
Visualisation
Les caméras OGI peuvent afficher directement la forme, la direction et la dispersion des panaches de gaz grâce à l'imagerie infrarouge, ce qui constitue leur principal avantage par rapport aux détecteurs de gaz traditionnels. Lorsqu'un détecteur de gaz classique déclenche une alarme, les opérateurs doivent encore confirmer manuellement si l'alarme est réelle ou s'il s'agit d'un faux positif, puis chercher point par point pour localiser la fuite. En revanche, les caméras OGI montrent instantanément la fuite, ce qui permet aux opérateurs d'identifier rapidement son emplacement exact, d'évaluer sa gravité et de prendre des mesures immédiates.
Sans contact
La détection rapide des gaz est essentielle car de nombreux gaz industriels sont toxiques, inflammables ou dangereux. Les méthodes de détection traditionnelles, telles que les détecteurs de gaz portables, obligent souvent les opérateurs à s'approcher de zones potentiellement dangereuses pour localiser les fuites, ce qui les expose à des risques de sécurité. Les caméras OGI, en revanche, permettent aux opérateurs d'identifier et d'évaluer visuellement les fuites de gaz à une distance sûre, éliminant ainsi toute exposition inutile tout en fournissant des informations précises et immédiates pour la maintenance ou l'intervention d'urgence.
Grande efficacité
Par rapport aux instruments ponctuels, la caméra OGI améliore considérablement l'efficacité de la détection des gaz en permettant un balayage rapide d'une grande zone en quelques secondes. En outre, elle peut visualiser plusieurs gaz dans sa gamme spectrale sans qu'il soit nécessaire de changer de capteur ou d'équipement, ce qui permet de rationaliser davantage les flux de travail d'inspection.
4. De la détection ponctuelle à la détection de gaz en 3D
L'inspection ponctuelle et les réseaux de capteurs distribués sont deux approches conventionnelles pour détecter les fuites de gaz. Cependant, elles sont toutes deux limitées par des schémas de couverture fixes et ne peuvent pas réaliser de manière indépendante une surveillance en temps réel de toute une zone. Pour surmonter ces limites, la tendance actuelle est de combiner plusieurs méthodes de détection complémentaires dans un espace tridimensionnel afin d'obtenir une compréhension complète de la distribution des fuites de gaz.
Les capteurs ponctuels surveillent en permanence les endroits critiques, tels que les raccords de tuyauterie et les réservoirs de stockage, et fournissent des alertes précoces en cas de fuites potentielles. Les caméras fixes de l'OGI assurent une surveillance visuelle 24 heures sur 24 et 7 jours sur 7, révélant la forme, la direction et la propagation des panaches de gaz sans exposer le personnel à des risques. Les dispositifs OGI portatifs et montés sur drone permettent des inspections flexibles, une localisation précise des fuites et l'accès aux zones difficiles d'accès.
Toutes les données provenant des capteurs, des caméras et des drones sont intégrées dans une plateforme centralisée pour une analyse intelligente et des alertes en temps réel. Cette approche multi-sources améliore la connaissance de la situation, réduit les fausses alertes et permet des réponses plus rapides et plus sûres aux fuites.
5. Raythink : renforcer la détection des gaz industriels
En tant qu'innovateur dans la technologie d'imagerie thermique, Raythink offre une série complète de caméras OGI pour répondre aux divers besoins de détection de gaz industriels.
Caméras OGI fixes

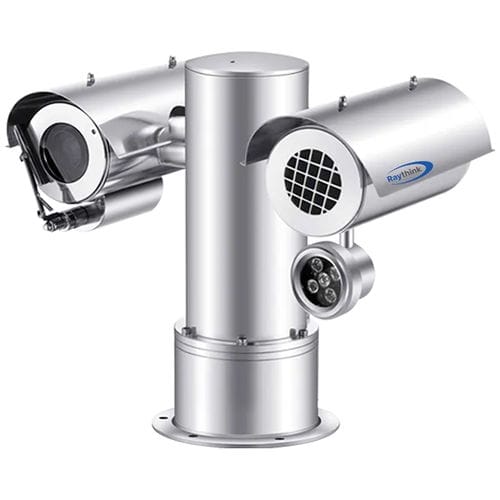

La caméra PTZ antidéflagrante TE464G1 de Raythink est une solution idéale pour la surveillance continue, 24 heures sur 24 et 7 jours sur 7, des zones à haut risque telles que les pipelines, les réservoirs de stockage et les unités de traitement chimique. Dotée d'un détecteur infrarouge non refroidi très sensible (NETD ≤ 20 mK), d'une imagerie à double spectre (infrarouge + visible) et d'une couverture PTZ complète, la TE464G1 peut patrouiller automatiquement dans de grandes zones industrielles, visualiser les panaches de gaz, détecter les fuites en temps réel et s'intégrer aux systèmes de surveillance des usines pour des alertes automatisées. Sa double certification antidéflagrante et son boîtier conforme à la norme IP68 garantissent un fonctionnement sûr et fiable, même dans les environnements dangereux.
Caméras OGI portables
Pour les inspections de routine et la localisation rapide des fuites, Raythink propose des caméras OGI portables pour une détection efficace sur site. La série RG600 permet aux opérateurs d'identifier des centaines de gaz industriels, notamment le SF₆, le méthane (CH₄) et les COV, à des distances allant jusqu'à 20 mètres. Sa conception portable et robuste en fait l'outil idéal pour les contrôles ponctuels, les inspections de maintenance, les vérifications dans les espaces confinés et la vérification rapide des alarmes dans les installations pétrolières et gazières, les usines chimiques et les installations industrielles.
Module de caméra OGI
Pour les intégrateurs de systèmes et les fabricants d'équipements, Raythink fournit des modules de caméra OGI refroidis de haute performance tels que le Photon C330B et le Photon C330L. Construits avec une matrice à plan focal infrarouge refroidie par MCT et fonctionnant dans la bande spectrale 3,2-3,4 µm, ces modules offrent une sensibilité de détection exceptionnelle (NETD ≤ 10 mK) et une fréquence d'images rapide de 25 Hz, ce qui les rend très efficaces pour la visualisation des COV à faible concentration. Avec des objectifs à focale fixe et à zoom continu en option, les modules peuvent être adaptés à de multiples scénarios industriels - des systèmes de surveillance stationnaires aux dispositifs d'inspection mobiles.
Algorithmes alimentés par l'IA et plateforme logicielle intelligente

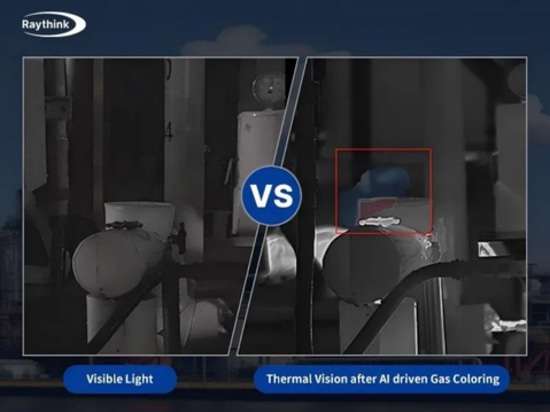

Pour améliorer encore l'intelligence de la surveillance des gaz industriels, Raythink développe activement toute une série de technologies d'IA conçues pour les applications OGI. Raythink a développé des algorithmes propriétaires qui améliorent considérablement la précision de la reconnaissance des gaz et a introduit une technologie de visualisation des panaches pilotée par l'IA. En modélisant à la fois l'arrière-plan et les caractéristiques en niveaux de gris spécifiques au gaz, le système peut extraire avec précision la forme et le mouvement des panaches de gaz et appliquer automatiquement des couleurs en fonction des niveaux de concentration, offrant ainsi une visualisation plus précise et plus intuitive des fuites.
En complément des caméras OGI, le logiciel VIS Patrol Gas de Raythink constitue une plateforme complète de surveillance des gaz industriels. Il intègre la prévisualisation vidéo en direct, la mesure de la température infrarouge et la gestion des cartes électroniques avec la détection des gaz et la visualisation des pseudo-couleurs, ce qui permet aux opérateurs de voir les panaches de gaz en temps réel. Le logiciel offre des paramètres d'alarme configurables, notamment la sensibilité et le temps de filtrage des alarmes. Il prend en charge la liaison d'alarme pour des événements tels que les fuites de gaz, les points d'incendie et les intrusions, déclenchant automatiquement des sons, des instantanés ou des sorties d'E/S.

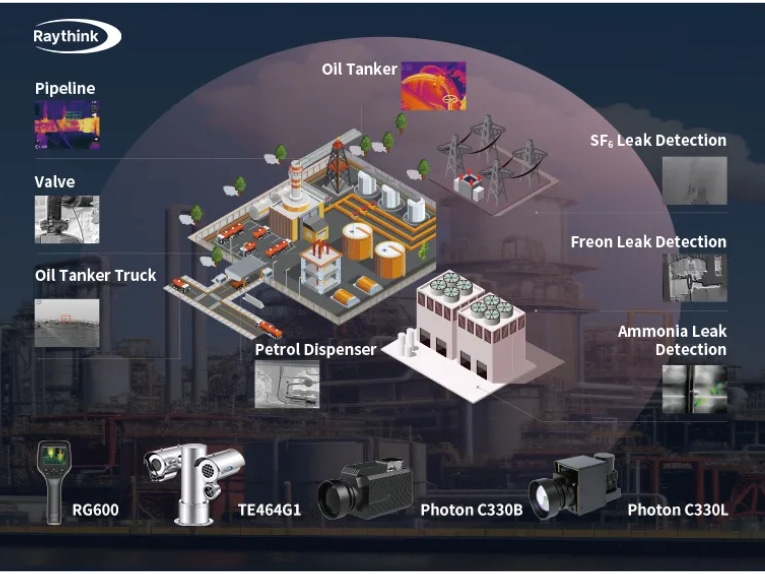

6. Applications des solutions OGI de Raythink
La technologie OGI de Raythink et la plateforme VIS Patrol Gas sont utilisées dans tous les secteurs d'activité pour relever des défis opérationnels et de sécurité critiques.
Dans les installations pétrolières et gazières, elles aident à détecter les fuites avant qu'elles ne dégénèrent en incendies ou en explosions. Dans les usines chimiques, elles minimisent les arrêts imprévus en identifiant rapidement les petites fuites qui pourraient perturber la production. Dans les opérations de stockage et de transport, ils surveillent les émissions volatiles afin de garantir la conformité environnementale et de réduire les risques réglementaires. Dans la production d'énergie et les systèmes électriques, ces solutions permettent la détection précoce des fuites dans les appareillages de commutation isolés au gaz (GIS) et les transformateurs, évitant ainsi des pannes d'équipement coûteuses et préservant la fiabilité du réseau.
Dans toutes les applications, le système soutient la gestion proactive des risques, améliore la planification de la maintenance et renforce la sécurité des travailleurs en fournissant des informations exploitables sur le comportement des gaz et la progression des fuites.
En transformant les fuites de gaz invisibles en panaches visibles, la technologie d'imagerie thermique permet une détection et une évaluation précises et en temps réel de ces fuites. Les caméras OGI de Raythink et le logiciel VIS Patrol Gas fournissent aux opérateurs industriels les outils nécessaires pour agir rapidement, minimiser les risques et assurer la sécurité dans les environnements les plus difficiles.
