L'application des caméras thermiques à la détection des défauts et à la maintenance préventive des transformateurs
{{{sourceTextContent.subTitle}}}
Imagerie thermique infrarouge pour la détection précoce des défauts des transformateurs
{{{sourceTextContent.description}}}
1. Contexte de l'application
En tant qu'équipement clé pour la transmission de l'énergie et la conversion de la tension dans le réseau électrique, le fonctionnement sûr et stable des transformateurs est directement lié à la fiabilité de l'alimentation électrique régionale. Les transformateurs ont une structure complexe, comprenant le corps du transformateur, les bagues, les dispositifs de refroidissement et d'autres composants essentiels. Fonctionnant sous haute tension et dans des conditions de forte charge pendant une longue période, ils sont sujets à diverses défaillances dues au vieillissement de l'isolation, à un mauvais contact, à l'usure des composants, etc. En outre, la plupart des défauts sont accompagnés d'un échauffement anormal avant de se produire. La surveillance précise et en temps réel de la température du transformateur est un moyen essentiel d'identifier les défauts potentiels à l'avance et d'éviter l'expansion des défauts. La technologie de mesure de la température par imagerie thermique infrarouge de Raythink, qui présente les avantages fondamentaux de la détection sans contact, de l'imagerie en temps réel et de la mesure précise de la température, est devenue une solution technique efficace pour la détection des défauts et la maintenance préventive des transformateurs sous tension. Ciblant différents scénarios de détection tels que le corps du transformateur et les douilles, Raythink a développé des produits d'inspection infrarouge adaptatifs, qui peuvent rapidement identifier et localiser divers défauts de chauffage, aidant ainsi le personnel d'exploitation et de maintenance à comprendre pleinement l'état de fonctionnement de l'équipement, à fournir des données pour la maintenance préventive du transformateur et à assurer le fonctionnement stable à long terme de l'équipement.
2. Scénarios d'application
1) Détection des défauts du corps du transformateur

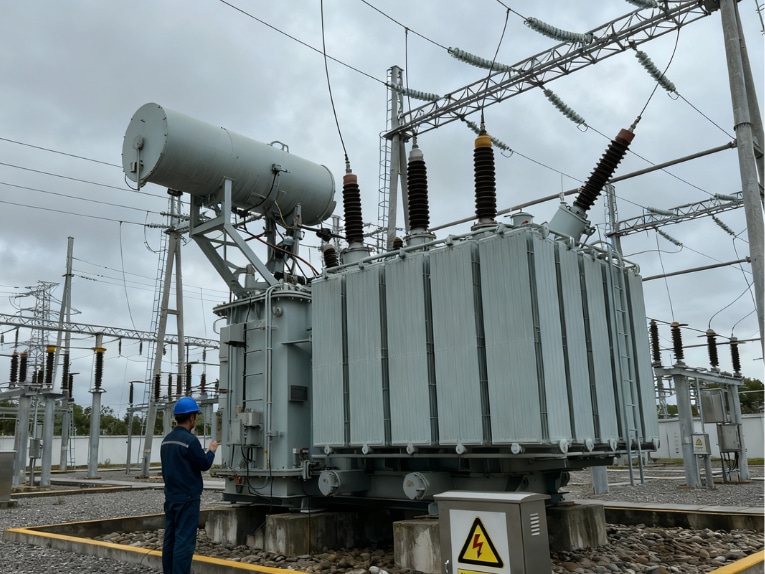

Les transformateurs sont l'un des équipements les plus critiques du réseau électrique. Ils sont responsables de la transmission de l'énergie et de la conversion de la tension. Les composants des transformateurs comprennent le corps, les dispositifs de refroidissement, les dispositifs de régulation de la tension, les dispositifs de protection (tels que les relais à gaz, les conservateurs d'huile, les dispositifs de mesure de la température) et les douilles de sortie. Actuellement, la mesure de la température par infrarouge est une méthode de détection efficace pour les transformateurs sous tension. La technologie de l'imagerie thermique infrarouge permet de détecter un grand nombre de types de défauts différents dans le corps du transformateur, le conservateur d'huile, les bagues, les refroidisseurs et leurs circuits de contrôle.
Le corps du transformateur se compose d'un noyau en fer, d'enroulements, d'un réservoir d'huile, d'huile isolante, etc. En raison de son grand volume et de la circulation interne de l'huile, il est difficile de détecter les défauts internes du transformateur par détection infrarouge. Cependant, les défauts de chauffage tels que les fuites de flux magnétique peuvent être détectés. Des images thermiques typiques de défauts de chauffage sont présentées ci-dessous.
2) Détection des défauts des traversées de transformateur
Les traversées de transformateur sont des manchons isolants qui relient les fils haute tension et basse tension à l'intérieur du transformateur à l'extérieur du réservoir d'huile. Elles ne se contentent pas d'isoler les fils de la terre, elles les fixent et conduisent le courant de charge pendant une longue période. En fonction de leur structure, les traversées peuvent être divisées en traversées capacitives, traversées remplies d'huile et traversées en porcelaine pure. Les traversées capacitives sont composées de tiges conductrices, d'écrans de condensateur, d'huile isolante, de manchons extérieurs en porcelaine, etc., et sont principalement utilisées dans les transformateurs d'un niveau de tension de 35 kV et plus. Leur taux de défaillance est également relativement élevé. Les méthodes de détection infrarouge permettent de détecter divers défauts tels que le manque d'huile dans les douilles et la perte diélectrique excessive de l'isolation principale. Des images thermiques typiques de défauts de chauffage sont présentées ci-dessous.
