Surveillance des centrales électriques à l'aide de caméras thermiques à haute température

{{{sourceTextContent.subTitle}}}

Comment l'imagerie thermique à haute température améliore la sécurité et l'efficacité des centrales électriques.

{{{sourceTextContent.description}}}

Cet article explore l'application des caméras thermiques à haute température dans la surveillance des centrales électriques modernes. Tout d'abord, nous expliquons pourquoi les centrales électriques ont besoin de caméras thermiques à haute température. Ensuite, nous présentons ce que sont les caméras thermiques à haute température et en quoi elles diffèrent des caméras thermiques standard. Troisièmement, nous présentons la solution avancée de surveillance à ultra-haute température de Raythink et ses caractéristiques techniques. Ensuite, nous démontrons les avantages des caméras thermiques pour les applications à haute température dans différents scénarios de centrales électriques. Enfin, nous soulignons les éléments clés à prendre en compte pour choisir la caméra thermique haute température la mieux adaptée aux opérations de la centrale électrique. Cet article vous donnera un aperçu complet des performances et des critères de sélection des caméras thermiques à haute température.

1. Pourquoi les centrales électriques ont-elles besoin de caméras thermiques haute température ?
1) Défis de surveillance dans les environnements à haute température des centrales électriques
Les centrales électriques impliquent de nombreux processus à très haute température. Les températures des flammes des chambres de combustion des chaudières atteignent 1400°C à 1800°C, les surfaces des tubes des parois d'eau dépassant 800°C ; les parois des tubes des surchauffeurs et des réchauffeurs fonctionnent à 520°C à 620°C, tandis que les températures des gaz de combustion localisés atteignent 800°C à 1200°C ; les parois extérieures des tuyaux chauds des systèmes de récupération de la chaleur résiduelle peuvent atteindre 800°C à 1200°C ; les fours rotatifs et les systèmes de laitier/sel fondu fonctionnent à des températures allant de 1000°C à 1600°C.

Le fonctionnement stable de ces équipements a un impact direct sur l'efficacité et la sécurité de la production d'énergie. Dans ces conditions de température élevée, les méthodes de surveillance traditionnelles se heurtent à des limites fondamentales et ne peuvent répondre aux exigences des centrales électriques modernes en matière de surveillance complète, continue et précise.

2) Limites des méthodes de surveillance traditionnelles
Les capteurs de température à contact, tels que les thermocouples, se détériorent rapidement dans les environnements à très haute température, ce qui entraîne des coûts de remplacement et de maintenance élevés. Leurs positions d'installation sont très limitées, ce qui rend difficile la couverture complète des zones critiques de l'équipement. Les inspections manuelles présentent non seulement des risques pour la sécurité du personnel, mais elles ne peuvent pas non plus assurer une surveillance continue, ce qui fait qu'elles risquent fort de manquer des moments critiques d'anomalies de température, compromettant ainsi l'efficacité de l'alerte précoce en cas de défaillance. La limite supérieure de mesure des caméras thermiques standard est généralement de 550°C (ne dépassant pas 650°C au maximum), ce qui ne répond pas non plus aux exigences des centrales électriques en matière de surveillance des températures ultra-élevées.

Ces limites des méthodes de surveillance traditionnelles font qu'il est difficile pour les centrales électriques de procéder à une surveillance complète des équipements à haute température. C'est pourquoi les centrales électriques ont besoin de caméras thermiques haute température spécialement conçues pour les environnements industriels à très haute température.

2. Comprendre les caméras thermiques haute température
1) Qu'est-ce qu'une caméra thermique "haute température" ?
Les caméras thermiques haute température sont des dispositifs d'imagerie thermique infrarouge dont les limites supérieures de mesure dépassent de loin celles des caméras thermiques industrielles conventionnelles, s'étendant au-delà de 1 000 °C. Elles sont généralement dotées de boîtiers résistants à la chaleur, de structures de dissipation thermique protectrices, d'objectifs compatibles avec les températures élevées, d'une correction optimisée de l'émissivité et de boîtiers optionnels refroidis à l'air ou à l'eau pour s'adapter aux environnements de travail à très haute température.

Ces caractéristiques permettent aux caméras thermiques haute température de jouer un rôle crucial dans les scénarios à haute température où l'équipement standard ne peut pas fonctionner, en garantissant la précision des mesures même dans des conditions de fonctionnement extrêmes.

2) Différences par rapport aux caméras thermiques standard
Les caméras thermiques industrielles standard conviennent généralement à des scénarios de mesure de température allant de -20°C à 550°C, et sont principalement utilisées pour l'inspection d'équipements à basse ou moyenne température et la détection électromécanique. En revanche, les caméras thermiques haute température sont spécifiquement conçues pour les environnements industriels à très haute température et présentent les différences essentielles suivantes :

Limite de mesure supérieure nettement plus élevée : optimisées spécifiquement pour les plages de températures élevées, les caméras thermiques à ultra-haute température peuvent mesurer jusqu'à 2 000 °C.
Algorithmes de mesure plus précis : Capables de traiter des signaux de rayonnement intenses causés par des températures élevées, ainsi que des facteurs complexes tels que les interférences sonores et les rayonnements multisources.
Tolérance environnementale supérieure : Prise en charge de plusieurs structures résistantes à la chaleur, y compris des options de refroidissement par air et par eau, permettant un fonctionnement dans des conditions de températures élevées extrêmement difficiles.
En résumé, les caméras thermiques à haute température représentent le choix idéal pour améliorer la surveillance des équipements dans les zones à haute température des centrales électriques.

3. Raythink TN460U : Solution de surveillance à très haute température

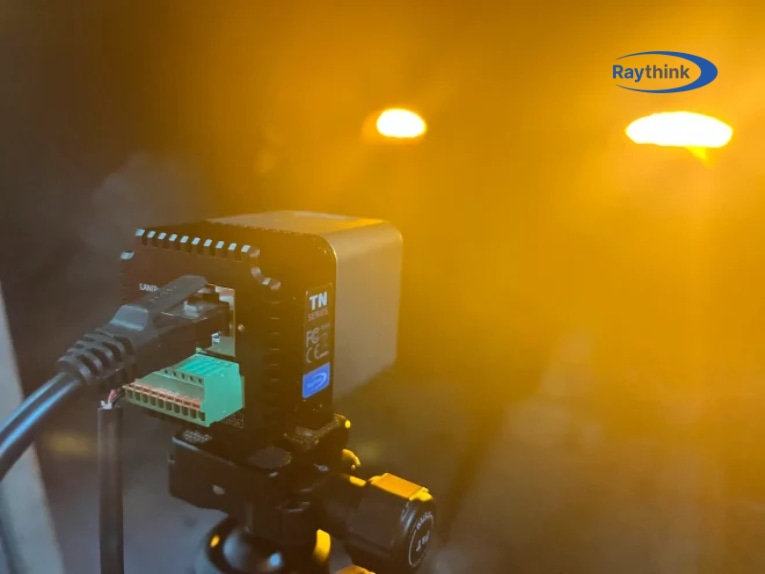

La Raythink TN460U est une caméra thermique infrarouge sans contact spécialement conçue pour les scénarios industriels à ultra-haute température. Elle est dotée d'un détecteur FPA infrarouge de 12μm avec une résolution de 640×512, couplé à l'algorithme de mesure de la température de précision ThermalS 2.0, offrant des images thermiques claires en temps réel, même dans des environnements à températures extrêmement élevées et à rayonnement intense.

Principales caractéristiques techniques :

-Plage de température très large avec une grande précision : 0°C à 2000°C couvrant la plupart des besoins de surveillance des températures élevées, avec une précision de mesure de ±2°C ou ±2%
-Sortie en temps réel à haute fréquence d'images : taux de rafraîchissement de 25 Hz pour une sortie synchronisée des données de température et d'image, permettant de capturer les changements de température en temps réel
-Conception compacte et légère : Conception compacte et légère : mesurant seulement 50×50×90mm et pesant approximativement 260g, permettant une installation flexible dans des espaces restreints
-Dissipation thermique optimisée et protection contre les hautes températures : Les boîtiers optionnels refroidis par air ou par eau résistent à des températures ambiantes allant jusqu'à 220°C (refroidissement par air) ou 350°C (refroidissement par eau)
-Spécifications des objectifs multiples : Trois options d'objectif - 4,1 mm (100°×82°), 6,9 mm (62,9°×50,4°) et 19 mm (22,9°×18,4°) - pour répondre aux différentes exigences en matière de champ de vision (FOV) dans divers scénarios
-Intégration dans un réseau ouvert : Intégration dans un réseau ouvert : prise en charge de l'alimentation PoE, Modbus TCP/RTU, ONVIF, GB28181, MQTT et d'autres protocoles
-Suite logicielle professionnelle : Logiciel d'analyse TI Studio prenant en charge la surveillance de la température en temps réel, l'analyse de diverses températures, la liaison intelligente des alarmes et la connectivité des données à la périphérie du nuage

Le TN460U est particulièrement bien adapté à la surveillance des centrales électriques : Avec une plage de mesure de température exceptionnelle, une faisabilité de déploiement flexible et de solides capacités d'intégration, cette caméra thermique haute température répond aux exigences des applications de centrales électriques en matière de résistance aux températures élevées, de fonctionnement à long terme et de suivi des tendances.

4. Applications des caméras thermiques haute température pour la surveillance des centrales électriques
1) Surveillance des chambres de combustion des chaudières et des fours
Les chambres de combustion des chaudières des centrales électriques sont des zones de températures extrêmement élevées, la température des flammes dans certaines zones de combustion atteignant environ 1400°C à 1600°C. Les caméras thermiques à haute température peuvent pénétrer dans les flammes et les gaz de combustion pour surveiller en temps réel la répartition des températures à l'intérieur des fours, dans les tubes des parois d'eau et dans les parois des fours, ce qui permet d'identifier rapidement les anomalies telles que la scorification, l'accumulation de cendres ou une surchauffe localisée. Grâce à la surveillance continue par imagerie thermique, le personnel d'exploitation peut optimiser les paramètres de contrôle de la combustion, maintenir des modèles de flammes stables, améliorer l'efficacité de la combustion et les taux d'utilisation thermique des chaudières, tout en réduisant efficacement les émissions de polluants dues à une combustion incomplète.

2) Surveillance des surchauffeurs, des réchauffeurs et des conduites de vapeur
Les surchauffeurs, les réchauffeurs et les conduites de vapeur des chaudières sont des surfaces centrales d'absorption de la chaleur soumises à des contraintes thermiques élevées et soutenues, avec des températures de paroi de tube allant généralement de 500°C à 600°C et des températures de gaz de combustion localisées atteignant 800°C à 1200°C. Les caméras thermiques haute température permettent une surveillance continue sans contact, identifiant les hausses de température anormales localisées causées par une obstruction, un entartrage, une corrosion ou une défaillance de la couche d'isolation. L'analyse de la température permet de détecter à l'avance les risques de fuites potentielles, d'optimiser la qualité de la vapeur et l'efficacité thermique du système, d'éviter la surcharge du surchauffeur ou la perte d'énergie de la vapeur, ce qui garantit un fonctionnement stable à long terme de l'équipement.

3) Systèmes de récupération de la chaleur résiduelle et surveillance des fumées à haute température
Dans les systèmes de récupération de la chaleur résiduelle et les systèmes d'évacuation à haute température des centrales électriques, certaines sections de tuyaux et les parois extérieures des tuyaux chauds peuvent atteindre une température comprise entre 800 °C et 1 200 °C environ. Les caméras thermiques à haute température peuvent effectuer une surveillance complète et sans contact de la température des tuyaux, des vannes, des dispositifs de distribution des gaz de combustion et des sections avant et après les systèmes de dépoussiérage à sacs filtrants, en identifiant avec précision les problèmes tels que les défaillances de l'isolation, le blocage des vannes ou le détachement de la couche réfractaire. Cela permet de réduire considérablement les risques d'endommagement des équipements dus à la corrosion à haute température, tout en améliorant l'efficacité de l'utilisation de la chaleur résiduelle et les taux de récupération d'énergie, aidant ainsi les centrales électriques à atteindre le double objectif d'économie d'énergie et de sécurité d'exploitation.

4) Surveillance des fours rotatifs et des équipements industriels à haute température
Dans les centrales électriques et les installations de cogénération métallurgique utilisant de la biomasse, des déchets ou des sous-produits industriels, les fours rotatifs et les systèmes de scories/sels fondus fonctionnent couramment dans des environnements à haute température dépassant 1400°C. Les caméras thermiques haute température détectent les signes précoces de détachement des briques réfractaires, de déformation de l'enveloppe et de solidification des scories en surveillant en permanence la surface extérieure des enveloppes de four ou des conteneurs en fusion. Cela permet non seulement d'obtenir des données pour la maintenance préventive, mais aussi d'aider les opérateurs à stabiliser les températures des fours et à optimiser les processus de combustion, améliorant ainsi l'utilisation de l'énergie et garantissant un fonctionnement sûr et fiable à long terme du système.

5. Comment choisir la bonne caméra thermique haute température pour les centrales électriques ?
1) Plage de mesure de la température et précision
Les équipements des centrales électriques fonctionnent dans des plages de température très différentes : les conduites de vapeur et les surchauffeurs fonctionnent à environ 500-650°C, tandis que les chambres de combustion ou les systèmes de scories peuvent dépasser 1400°C. Ces conditions complexes exigent des caméras thermiques haute température dotées de plages de mesure suffisantes pour répondre aux diverses exigences de surveillance. Les modèles dont la plage s'étend de 0°C à 2000°C peuvent gérer avec souplesse plusieurs scénarios de températures élevées au sein d'un même système, ce qui les rend particulièrement adaptés aux tâches de surveillance des températures ultra-élevées. La précision doit atteindre ±2°C ou ±2% pour garantir une évaluation fiable de la température et une prise de décision opérationnelle précise.

2) Résolution infrarouge et qualité de l'image
La résolution infrarouge affecte directement la clarté de l'image thermique et la représentation des détails de la température. Les résolutions courantes sont 320×256, 640×512 et 1280×1024. Parmi ces résolutions, la résolution 640×512 est devenue la configuration la plus courante pour les caméras thermiques à haute température, ce qui permet de trouver un équilibre entre la zone de couverture et les détails de l'image thermique. Associés à des détecteurs à haute sensibilité et à l'optimisation des algorithmes, les systèmes peuvent atteindre une sensibilité thermique (NETD) avec une résolution de différence de température inférieure à 40 mK, ce qui permet d'identifier avec précision les surchauffes localisées, l'affaissement et les anomalies d'efficacité thermique, même dans des environnements avec des interférences de gaz de combustion ou des arrière-plans complexes.

3) Adaptabilité à l'environnement et protection des équipements
Les sites des centrales électriques sont généralement caractérisés par des températures élevées, des niveaux de poussière élevés et une forte humidité, ce qui nécessite un équipement doté d'une excellente tolérance environnementale. La caméra thermique elle-même doit pouvoir fonctionner dans des environnements allant de -20°C à 60°C et, si nécessaire, résister à des températures ambiantes supérieures à 200°C grâce à des boîtiers refroidis par air ou par eau. Les caissons pour caméras thermiques haute température sont généralement fabriqués en alliage d'aluminium haute résistance, ce qui facilite la dissipation de la chaleur tout en garantissant une stabilité opérationnelle à long terme. Les indices de protection de l'équipement ne doivent pas être inférieurs à IP66 pour empêcher la pénétration de la poussière et de l'humidité, ce qui garantit la qualité de l'image et la précision de la mesure de la température.

4) Configuration de l'objectif et champ de vision
Le champ de vision (FOV) de l'objectif détermine la portée de la surveillance et la capacité de capture des détails. Les objectifs à large champ de vision (généralement 90°-100°) conviennent à l'observation du champ de température à courte distance et sur de grandes surfaces ; les objectifs à champ de vision étroit (généralement 10°-25°) se concentrent sur les surfaces chauffantes critiques ou sur la mesure de la température à longue distance. Lors de la sélection des objectifs, le champ de vision doit être adapté à la position d'installation de la caméra thermique haute température, à la taille de la cible et à la distance d'observation afin de s'assurer que la surveillance d'un point unique répond pleinement aux exigences opérationnelles.

5) Interfaces de données et intégration du système

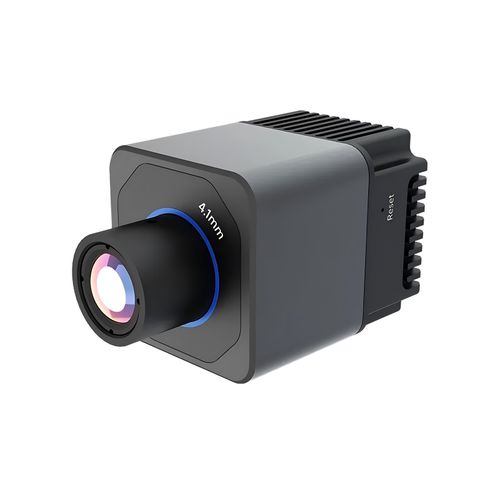

Caméra thermique à ultra-haute température en ligne TN460U
Les caméras thermiques haute température doivent prendre en charge les protocoles réseau standard tels que Modbus TCP/RTU, ONVIF, GB28181 et MQTT pour une intégration pratique avec les systèmes DCS, PLC, SCADA ou les plates-formes de données en nuage. Les modèles prenant en charge l'alimentation PoE peuvent simplifier le câblage en permettant à la fois l'alimentation électrique et la transmission de données via un seul câble. Les fabricants professionnels tels que Raythink fournissent également des logiciels professionnels originaux pour améliorer encore la commodité opérationnelle et l'efficacité de la gestion des données, aidant les utilisateurs à contrôler les températures de production plus efficacement.

6. Conclusion
Les caméras thermiques à haute température sont devenues des équipements essentiels pour la surveillance des centrales électriques modernes en raison de leur mesure de la température sans contact, de leur large plage de mesure et de leur excellente adaptabilité à l'environnement. Grâce à la surveillance précise et en temps réel de la température et à l'analyse de l'image thermique, ces dispositifs identifient efficacement les défauts potentiels de divers équipements à haute température dans les centrales électriques, ce qui améliore considérablement l'efficacité opérationnelle, la sécurité et la maintenance intelligente.

Le choix des caméras thermiques haute température appropriées pour les applications de centrales électriques nécessite un examen approfondi des facteurs clés, notamment la plage de mesure de la température, la résolution, l'adaptabilité à l'environnement et les capacités d'intégration du système. Raythink propose des solutions complètes de surveillance des ultra-hautes températures avec la caméra thermique TN460U. Contactez-nous pour recevoir une assistance technique personnalisée.
