Les produits électroniques devenant de plus en plus multifonctionnels, les systèmes de circuits évoluent vers une plus grande intégration, un conditionnement plus petit des composants et une plus grande densité de puissance. L'industrie électronique entre dans une ère où coexistent une grande précision et des charges thermiques élevées.

Cependant, une intégration plus poussée s'accompagne d'un nouvel ensemble de défis : la gestion thermique et le diagnostic des défaillances. Lorsque la chaleur générée par les composants électroniques pendant leur fonctionnement n'est pas correctement contrôlée ou dissipée, elle peut compromettre les performances, la stabilité et la fiabilité de la carte de circuit imprimé, voire entraîner la défaillance des composants pendant le développement ou l'utilisation réelle.

Dans les cartes de circuits imprimés à haute densité, les différences de courant, de tension et de processus de fabrication entraînent des schémas de distribution thermique indistincts entre les composants. En mesurant et en analysant avec précision le profil thermique de la carte, les ingénieurs peuvent identifier les faiblesses potentielles de la conception, optimiser l'agencement et les stratégies de refroidissement et, en fin de compte, améliorer les taux de réussite du développement des produits et leur fiabilité à long terme.

Les méthodes traditionnelles de mesure de la température par contact sont gourmandes en main-d'œuvre, intrusives et lentes à réagir, ce qui les rend inadaptées à l'électronique moderne à haute densité. En revanche, la thermographie infrarouge, avec son fonctionnement sans contact, sa visualisation en temps réel et sa grande sensibilité thermique, permet de quantifier avec précision la distribution de la température et de détecter rapidement les sources de chaleur anormales. Elle est donc devenue un outil indispensable pour la R&D électronique, le contrôle de la qualité et l'analyse des défauts.

Cet article présente une vue d'ensemble systématique de la thermographie infrarouge dans le test des circuits imprimés et le diagnostic des défauts, y compris ses principes de fonctionnement, ses avantages clés, ses scénarios d'application typiques et les solutions de produits recommandées, offrant une approche efficace et axée sur les données pour la conception thermique et l'optimisation de la fiabilité dans l'industrie de la fabrication de produits électroniques.

1. Principes de l'imagerie thermique et applications PCB
1）Principes de base de l'imagerie thermique infrarouge
Tous les objets dont la température est supérieure au zéro absolu (-273,15°C) émettent de l'énergie sous forme de rayonnement infrarouge. Les caméras thermiques infrarouges détectent ces signaux de rayonnement, les convertissent en signaux électroniques et les traitent pour générer une image de distribution de la température. Les différentes zones de température sont affichées dans des couleurs différentes, les zones à haute température étant généralement représentées en rouge ou en jaune et les zones à basse température en bleu ou en vert.

2）Application de l'imagerie thermique aux circuits imprimés
Le passage du courant dans les composants électroniques génère de la chaleur. Dans des conditions de fonctionnement normales, la distribution de la température est stable et cohérente avec la consommation d'énergie prévue. Cependant, lorsque des défauts tels que des courts-circuits, des circuits ouverts, des joints de soudure froids, des fuites ou le vieillissement se produisent, la distribution locale de la température devient anormale. Les caméras thermiques peuvent capturer ces changements et identifier rapidement et intuitivement les emplacements potentiels des défauts.

Contrairement aux outils basés sur le contact, tels que les multimètres ou les oscilloscopes, l'imagerie thermique ne nécessite pas de connexions électriques ni de démontage des composants, ce qui permet une inspection complète des circuits imprimés multicouches à haute densité.

2. Scénarios d'application typiques
1） Développement d'un PCB et surveillance de la température
Au cours de la phase de conception et de validation d'un PCB, les ingénieurs R&D ont souvent besoin de surveiller les températures de divers composants électroniques dans des conditions de fonctionnement réelles simulées. En enregistrant l'ensemble du processus, de la mise sous tension à la stabilisation thermique, les ingénieurs peuvent clairement comprendre les caractéristiques de la distribution thermique dans différentes conditions de charge.

Les caméras thermiques infrarouges permettent d'obtenir une image complète et en temps réel de la température du circuit imprimé, ce qui aide les ingénieurs à générer des cartes de distribution de la température et des courbes de variation pour les zones critiques. Sur la base de ces données, les composants présentant une surchauffe, une dissipation thermique inégale ou des risques de défaillance peuvent être identifiés avec précision, ce qui permet aux ingénieurs d'ajuster la disposition des circuits et d'optimiser les conceptions de gestion thermique.

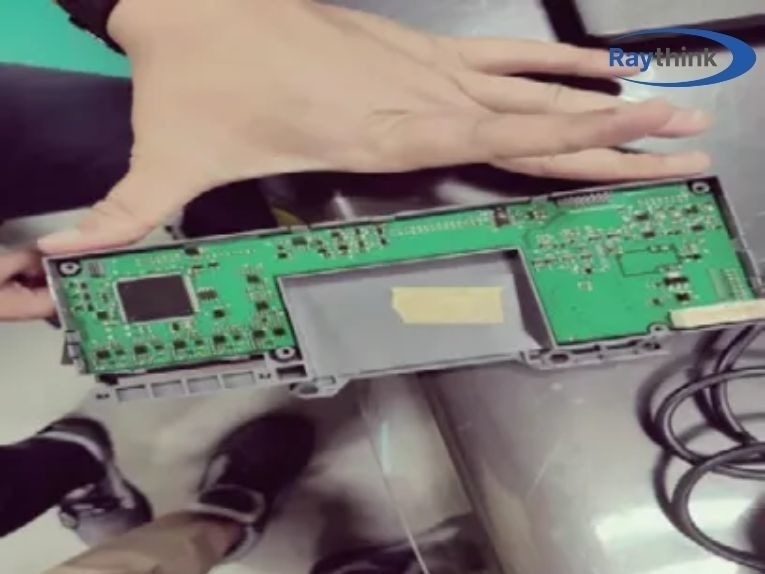

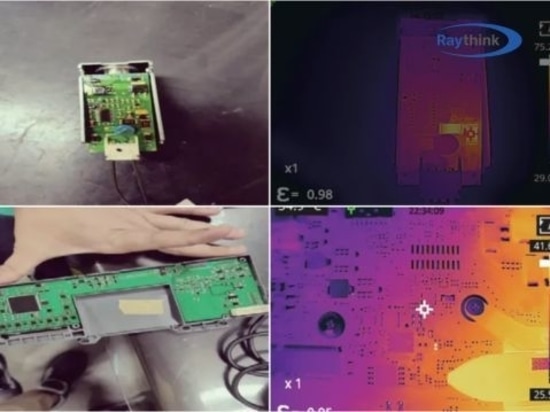

2）Localisation des défauts et maintenance du circuit imprimé
La carte de circuit imprimé est le "centre nerveux" d'un système électronique, et sa fiabilité affecte directement les performances globales de l'appareil. En raison d'un fonctionnement prolongé, d'interférences externes ou du vieillissement des composants, les cartes de circuits imprimés peuvent présenter des défauts tels que des courts-circuits, des joints de soudure froids ou des pannes.

Les méthodes traditionnelles de mesure de la température par contact, telles que les sondes thermocouples, sont inefficaces, fournissent des données dispersées et sont sujettes à des détections manquées. En revanche, les caméras thermiques infrarouges peuvent capturer la distribution de la température de l'ensemble de la carte en un seul balayage, ce qui permet d'identifier rapidement les zones anormalement chaudes.

Lorsque des courts-circuits internes se produisent dans les puces, que les condensateurs tombent en panne ou que les joints de soudure ont un mauvais contact, ces défauts se manifestent par des modèles de chaleur anormaux localisés, qui apparaissent comme des anomalies de température distinctes sur les images thermiques. Les ingénieurs peuvent comparer les cartes thermiques de cartes normales et défectueuses pour localiser précisément les composants problématiques.

Cette approche réduit considérablement le temps nécessaire aux mesures traditionnelles point par point, ce qui rend la maintenance plus efficace et plus fiable, en particulier pour les circuits complexes tels que ceux des serveurs, des stations de base de communication et des systèmes de contrôle industriel.

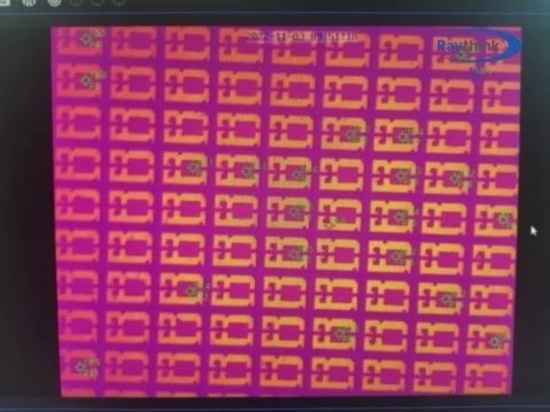

3）Micro-inspection des puces et essais non destructifs
En tant que composant central d'une carte de circuit imprimé, la qualité de l'emballage et les performances thermiques d'une puce sont essentielles pour la durée de vie et les performances globales du produit. Au cours de la production et de l'emballage, les défauts les plus courants sont une polymérisation insuffisante de la pâte d'argent, la contamination des joints de soudure et une tension inégale sur le châssis de la puce, qui peuvent tous augmenter la résistance de contact et générer une chaleur anormale.

Les caméras thermiques infrarouges microscopiques offrent une résolution spatiale et une sensibilité élevées, ce qui permet de mesurer et d'imager avec précision la température sans contact physique avec la surface de la puce. En capturant la distribution de la température en temps réel sur la puce, les ingénieurs peuvent rapidement identifier les points chauds et évaluer les problèmes potentiels liés au processus d'emballage ou aux matériaux.

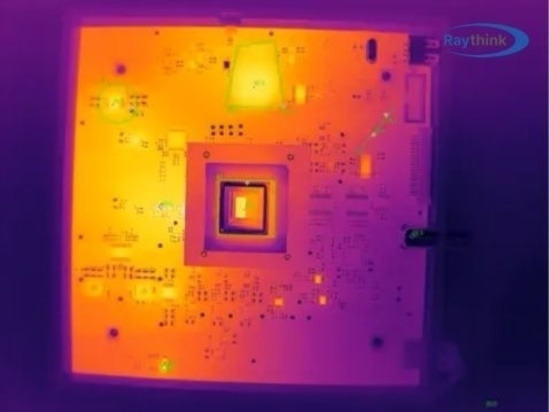

4）Conception thermique et optimisation de la chaleur
Alors que les performances des appareils électroniques continuent de s'améliorer, la consommation d'énergie des puces et des modules de puissance augmente régulièrement, faisant de la conception thermique un facteur critique affectant la stabilité et la durée de vie du système.

Les caméras thermiques permettent aux ingénieurs d'évaluer visuellement la distribution des sources de chaleur, la conductivité thermique des matériaux et l'efficacité des structures de refroidissement pendant la phase de conception. En surveillant les températures en temps réel dans différentes conditions de charge, les ingénieurs peuvent évaluer si les dissipateurs, les coussinets thermiques et les canaux de circulation d'air fonctionnent efficacement, et identifier les problèmes tels que l'accumulation thermique ou un transfert de chaleur inégal.

Au cours de la R&D, les ingénieurs peuvent ajuster les circuits de refroidissement et la disposition des composants en fonction des résultats de l'imagerie thermique, réduisant ainsi le risque d'emballement thermique et améliorant la fiabilité et l'efficacité énergétique du système. Pour les dispositifs informatiques à haute performance, les onduleurs de puissance et les modules de contrôle des véhicules électriques, l'imagerie thermique est devenue un outil standard pour optimiser la conception de la dissipation thermique.

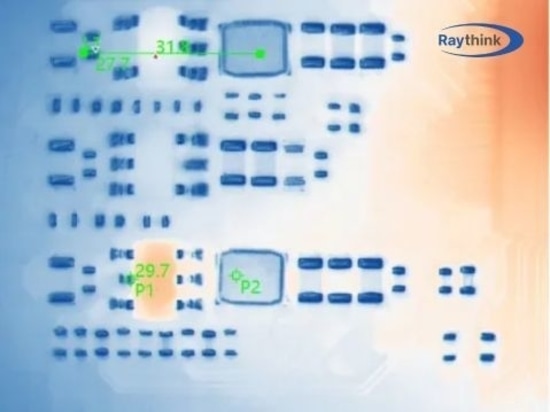

5）Environnement et essais dynamiques
Au cours de la vérification de la conception et des essais de fiabilité des produits électroniques, les chercheurs doivent souvent évaluer la réponse thermique dynamique des circuits à des températures extrêmes, à des courants élevés ou à des environnements électromagnétiques complexes.

Les caméras thermiques infrarouges peuvent effectuer des mesures dynamiques de la température en temps réel dans ces conditions extrêmes, en capturant avec précision l'ensemble du processus d'augmentation de la température des composants du circuit. Par exemple, lors des tests de stations de sondes, lorsque le courant augmente progressivement, la caméra thermique peut enregistrer simultanément les courbes de température des sondes et des points de contact, ce qui permet d'éviter les erreurs de mesure ou les dommages causés aux composants par la surchauffe.

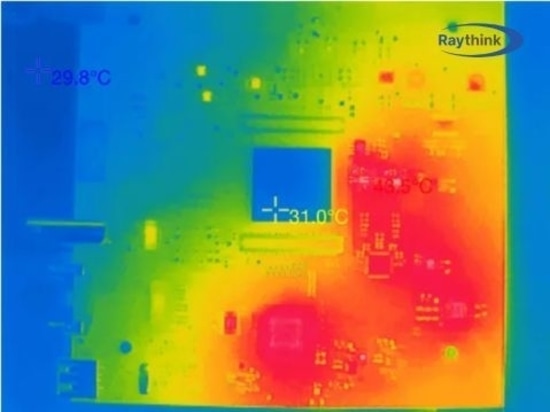

6）PCB Analyse de la distribution thermique
La distribution thermique d'un circuit imprimé affecte directement ses performances électriques, l'intégrité des signaux et la durée de vie du produit. Grâce à la technologie d'imagerie thermique infrarouge, les ingénieurs peuvent générer des cartes de distribution de température haute résolution, offrant ainsi une vue d'ensemble des caractéristiques thermiques dans toutes les zones de la carte de circuit imprimé.

L'analyse des cartes thermiques permet non seulement d'identifier les points chauds potentiels et les risques thermiques localisés, mais aussi d'évaluer l'efficacité des différentes conceptions de refroidissement, des sélections de matériaux ou de l'agencement des composants.

7）Surveillance de la température des équipements semi-conducteurs
Les caméras thermiques infrarouges peuvent fournir une surveillance en temps réel et une alerte précoce en cas de surchauffe de l'équipement de fabrication de semi-conducteurs.

En mettant en œuvre une surveillance thermique continue sur les équipements de grande valeur tels que les machines de lithographie et les implanteurs d'ions, les hausses de température anormales dans les composants critiques, y compris les moteurs et les roulements, peuvent être détectées à l'avance. Cela permet d'éviter les arrêts de production dus à une surchauffe et de réduire les pertes de production.

En outre, la capacité de mesure de la température sans contact des caméras infrarouges permet d'éviter tout contact direct entre le personnel et les composants à haute température, ce qui réduit considérablement les risques de sécurité tout en améliorant l'automatisation et l'efficacité opérationnelle du processus de production.

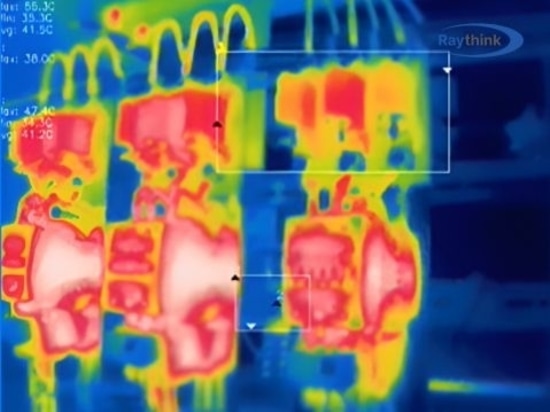

8）Surveillance de la température des armoires de distribution d'énergie
L'intérieur des armoires de distribution d'énergie contient des équipements densément emballés et des environnements électromagnétiques complexes. Au cours d'un fonctionnement prolongé, les composants tels que les câbles, les connexions de barres omnibus et les contacts d'interrupteurs sont susceptibles d'augmenter la résistance locale en raison d'un mauvais contact, du vieillissement des matériaux ou de l'usure mécanique, ce qui peut entraîner une surchauffe, créant ainsi des risques potentiels d'incendie et de défaillance de l'équipement.

Les méthodes traditionnelles de détection de la température se heurtent à des difficultés telles qu'une installation compliquée, une réponse tardive, une distribution de la température peu claire et une maintenance difficile, ce qui rend difficile la surveillance complète des intérieurs d'armoires complexes.

Pour les appareillages de commutation à haute tension dont les structures sont complexes et l'espace limité, les caméras thermiques infrarouges offrent des solutions de surveillance de type carte, légères et pratiques, permettant une surveillance en temps réel de la température interne, un diagnostic automatique des défaillances et des alertes en cas d'anomalie. L'imagerie thermique permet aux ingénieurs de détecter visuellement les différences de distribution de la température, d'identifier rapidement les points chauds potentiels et d'améliorer considérablement la sécurité et la fiabilité du fonctionnement des armoires.

En outre, le système peut être associé à des plateformes logicielles spécifiques, y compris un client léger de surveillance en temps réel et une plateforme intégrée de médias en nuage, prenant en charge les inspections vidéo en ligne, la gestion centralisée et les alertes à distance, fournissant ainsi une solution complète d'imagerie thermique infrarouge pour le fonctionnement intelligent et la surveillance de la sécurité des armoires de distribution d'énergie.
