Solutions industrielles d'imagerie thermique infrarouge dans les centrales éoliennes
{{{sourceTextContent.subTitle}}}
Solution de surveillance de la température sans contact, en temps réel et avec précision pour les énergies renouvelables
{{{sourceTextContent.description}}}
Pilier essentiel de la transition énergétique mondiale, l'énergie éolienne progresse rapidement. Cependant, les premières éoliennes et sous-stations sont souvent dépourvues de systèmes complets de surveillance de la température. Les hausses de température anormales dans les composants tels que les disques de frein, les boîtes de vitesse et les raccords de câbles sont difficiles à détecter à temps, ce qui augmente le risque de défaillance de l'équipement et les risques d'incendie. En outre, les inspections de routine manuelles traditionnelles sont coûteuses et inefficaces, ce qui ne permet pas de répondre aux exigences de maintenance des centrales éoliennes distribuées.
Pour résoudre ce problème, la technologie d'imagerie thermique infrarouge permet de surveiller la température sans contact, en temps réel et avec précision, ce qui permet de surveiller par tous les temps les éoliennes et les équipements à haute tension dans les sous-stations.
Sans modifier les systèmes électriques existants, cette solution s'appuie sur une plateforme intelligente d'alerte précoce pour analyser les tendances de température des composants clés, identifier avec précision les anomalies et émettre des alertes à distance. Cela permet de réduire considérablement les coûts de maintenance tout en améliorant la fiabilité des équipements. En établissant un système complet de surveillance de la température, la technologie d'imagerie thermique améliore non seulement l'efficacité de l'exploitation et de la maintenance des centrales éoliennes, mais jette également les bases d'une future gestion intelligente sans personnel.

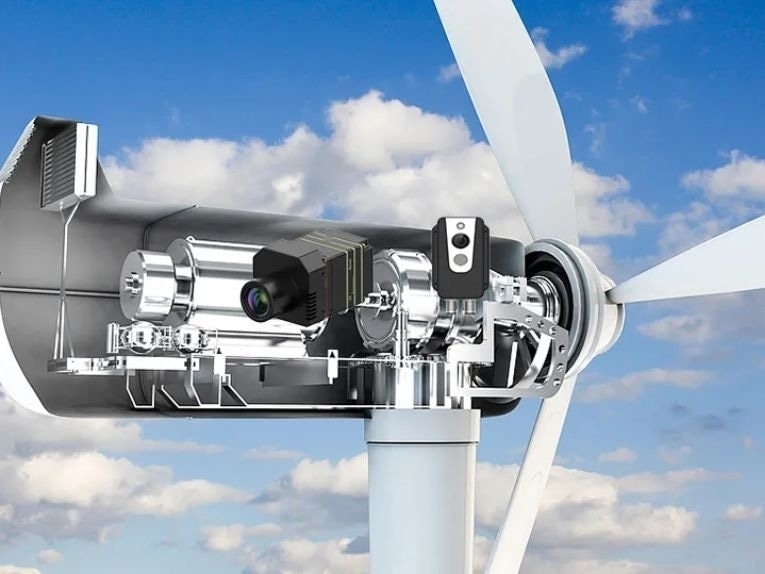

Application de l'imagerie thermique infrarouge dans les centrales éoliennes
1. Surveillance en temps réel des pales d'éoliennes
Les pales d'éoliennes sont soumises à de multiples forces, notamment le vent et les forces centrifuges, au cours d'un fonctionnement à long terme, ce qui les rend sujettes à des défauts structurels tels que les fissures superficielles et la délamination. Cependant, les méthodes de surveillance existantes reposent principalement sur des inspections manuelles à haute altitude, des photographies prises par des drones ou des caméras haute définition, qui ne peuvent détecter que les conditions externes des pales et ne permettent pas d'alerte précoce efficace en cas de défaillance des pales ou de fractures causées par des températures anormales.
Pour améliorer la précision de la surveillance, une caméra infrarouge peut être installée sur le support du capteur de vitesse du vent à l'extérieur de la nacelle de l'éolienne pour capturer en continu des images infrarouges en temps réel et des données sur la température des pales, ce qui permet une surveillance à distance. Le personnel de maintenance peut également utiliser des appareils portatifs d'imagerie thermique infrarouge pour les inspections de routine, en associant un logiciel d'analyse des données infrarouges pour évaluer avec précision l'état des pales, détecter rapidement les risques potentiels et réduire efficacement le risque de défaillance de l'équipement.
2. Inspection des contacts principaux dans les appareillages de connexion au réseau
L'adhérence des contacts principaux dans l'appareillage de connexion au réseau des éoliennes est l'une des principales causes d'incendie dans les éoliennes. Ce risque est particulièrement élevé pour les éoliennes qui fonctionnent depuis plus de 10 ans, car les appareillages vieillissants souffrent d'une diminution de la capacité d'extinction des arcs et d'une grave corrosion électrique des contacts principaux.
Pour renforcer la sécurité, des caméras thermiques infrarouges peuvent être installées à proximité des contacts principaux de l'appareillage de connexion afin de surveiller en permanence les changements de température et de collecter des données d'images thermiques. Si la température d'un contact augmente fortement ou dépasse le seuil normal, le système déclenche une alarme pour avertir rapidement des risques potentiels, réduisant ainsi efficacement la probabilité d'incendie.
3. Détection des systèmes de freinage de l'arbre principal
Lors d'un freinage à grande vitesse, le système de freinage de l'arbre principal d'une éolienne génère une chaleur importante. Des températures excessives peuvent provoquer des incendies de turbines, mais la plupart des conceptions de turbines ne prévoient pas de surveillance de la température des systèmes de freinage, ce qui représente un risque important pour la sécurité.
Pour réduire ce risque, un équipement d'imagerie thermique à infrarouge peut être installé près du frein de l'arbre principal afin de capturer des données de température en temps réel. Si les températures dépassent le seuil d'alerte, le système déclenche une alarme. Pour les éoliennes équipées de systèmes automatiques de protection contre les incendies, cette solution peut également déclencher des mesures de lutte contre les incendies, ce qui permet de prévenir efficacement les risques d'incendie et d'améliorer la sécurité et la fiabilité opérationnelles des éoliennes.
4. Détection du boîtier de la génératrice
Au cours d'un fonctionnement à long terme, les générateurs d'éoliennes peuvent subir un échauffement anormal dû à une charge excessive, à l'usure des roulements ou à une mauvaise dissipation de la chaleur, ce qui peut entraîner des défaillances de l'équipement, voire sa mise au rebut, avec pour conséquence des pertes économiques et des risques pour la sécurité. Les méthodes traditionnelles de surveillance par thermocouple à contact peinent à couvrir de manière exhaustive la température du boîtier du générateur, ce qui entraîne des détections manquées tout en posant des problèmes de câblage et de maintenance.
Pour améliorer l'efficacité de la surveillance, une caméra thermique peut être montée sur un pilier ou un support à proximité du générateur afin d'assurer une couverture complète de la surface du boîtier tout en maintenant une distance de surveillance d'au moins 50 cm. Si la température dépasse un seuil prédéfini, le système déclenche automatiquement une alarme et envoie des notifications au backend, ce qui permet au personnel de gestion d'enquêter rapidement sur les anomalies et d'assurer un fonctionnement stable de l'équipement.
5. Détection de la boîte de vitesses et des roulements
Le multiplicateur d'une éolienne est responsable de l'augmentation de la vitesse de rotation du rotor et de la transmission de l'énergie au générateur, ce qui en fait un composant mécanique essentiel. Les roulements à l'intérieur du multiplicateur subissent des charges alternées et, après un fonctionnement prolongé, peuvent présenter des défauts tels que des piqûres, des fissures et des écaillages de surface, ce qui peut entraîner une défaillance du multiplicateur et une réduction de l'efficacité de la production d'énergie.
Bien que l'optimisation des matériaux et du traitement thermique puisse prolonger la durée de vie, le fonctionnement à long terme entraîne inévitablement une fatigue de la surface de l'engrenage et des fissures dans les roulements. Il est donc essentiel de mettre en place un mécanisme de surveillance efficace pour garantir un fonctionnement stable des éoliennes.
Pour ce faire, une caméra thermique peut être installée près du multiplicateur à l'aide d'un pilier ou d'un support afin de permettre une surveillance de la température en temps réel, 24 heures sur 24 et 7 jours sur 7. En s'intégrant à un logiciel de mise en réseau, le système analyse les courbes de température pour diagnostiquer avec précision les défaillances. Le système peut être configuré avec des seuils d'alarme, transmettant automatiquement des alarmes au backend en cas de détection de températures anormales, tout en étant relié à un aperçu vidéo de l'anomalie pour une analyse et un dépannage rapides. La fiabilité des équipements et la sécurité des opérations s'en trouvent renforcées.
6. Surveillance de la température des câbles d'alimentation
Les défaillances des câbles se produisent principalement au niveau des terminaux et des joints intermédiaires, les températures anormales étant un indicateur clé de l'état de fonctionnement du câble. Une chaleur excessive peut réduire l'efficacité de la transmission de l'énergie et, dans les cas les plus graves, provoquer la fonte du câble ou des risques d'incendie.
Pour atténuer ces risques, la caméra thermographique cubique TN220 peut être déployée à plusieurs points de surveillance. Sa conception compacte permet de l'installer dans des espaces confinés et de surveiller en temps réel la température des câbles dans les conduits et les tranchées. Le système prend en charge les alarmes de température élevée à plusieurs niveaux, ce qui permet de signaler rapidement les anomalies de température et d'avertir rapidement le personnel d'exploitation et de maintenance pour qu'il procède à l'inspection des défauts. Cela permet de réduire efficacement le risque d'accident et de garantir un fonctionnement sûr et stable du système électrique.
7. Mesure de la température d'un câble résistant à la torsion dans une centrale éolienne offshore
Lors des mouvements de lacet de l'éolienne, le câble d'alimentation principal se tord en conséquence. Si le système de protection contre la torsion du câble est défaillant, le câble principal et les fibres optiques peuvent être endommagés. En outre, des facteurs tels que la contamination par l'huile, l'accumulation de débris, le vieillissement de la couche externe sur les contacts du câble et la dissipation thermique limitée en raison de la formation du câble torsadé peuvent entraîner des températures excessives, compromettant ainsi la sécurité du câble.
Pour limiter les risques, une caméra cubique compacte peut être déployée pour surveiller en continu, 24 heures sur 24 et 7 jours sur 7, la température de zones clés telles que les contacts et les jonctions de câbles standard, fournissant ainsi des informations en temps réel sur l'état de fonctionnement du câble. Le système identifie avec précision les risques de surchauffe et permet d'alerter rapidement en cas d'anomalie de température, évitant ainsi une accumulation incontrôlée de chaleur qui pourrait entraîner des défaillances du câble. La sécurité et la stabilité des câbles d'alimentation des éoliennes sont ainsi assurées.
8. Surveillance des sous-stations des centrales éoliennes
Le fonctionnement stable de l'équipement électrique dans les sous-stations éoliennes est également crucial pour la production d'énergie éolienne. Cependant, les méthodes de détection traditionnelles reposent souvent sur des inspections périodiques manuelles, qui présentent de nombreuses difficultés, telles que la collecte tardive des données, la couverture limitée et la sensibilité aux facteurs humains. Il est donc difficile d'évaluer de manière exhaustive et précise l'état de santé de l'équipement et encore plus difficile de prédire efficacement les risques de défaillance potentiels.
Pour surmonter ces limites et améliorer l'efficacité et la sécurité de l'exploitation et de la maintenance des parcs éoliens, des technologies de surveillance modernes ont vu le jour. La technologie d'imagerie thermique infrarouge est l'une des méthodes avancées largement utilisées pour la surveillance de l'état de l'équipement électrique dans les sous-stations des centrales éoliennes, ce qui permet d'identifier avec précision les défaillances potentielles.
Pour les transformateurs, l'imagerie thermique permet de détecter les anomalies thermiques dans les composants tels que le corps principal, le conservateur d'huile, les bagues, les refroidisseurs et les circuits de commande, afin d'éviter qu'une surchauffe localisée ne compromette la sécurité opérationnelle. Les parafoudres peuvent être surveillés pour détecter un échauffement global ou localisé afin de garantir la fiabilité du système de protection contre la foudre. Les disjoncteurs peuvent être surveillés pour détecter les mauvais contacts dans les bornes externes, les contacts mobiles et fixes, et les contacts intermédiaires, tout en identifiant les décharges partielles et les défauts des transformateurs de courant. Les réacteurs peuvent être surveillés pour détecter les surchauffes dans les bornes internes et externes, les courts-circuits entre spires, les hausses de température anormales dans les composants métalliques et l'échauffement excessif des isolateurs de poteaux. En outre, l'imagerie thermique permet d'identifier avec précision la surchauffe des contacts des interrupteurs d'isolement, ce qui garantit un fonctionnement stable à long terme de l'équipement.
Grâce à la surveillance continue de la température et à l'alerte précoce intelligente, ce système réduit efficacement les risques de défaillance de l'équipement tout en améliorant l'efficacité et la sécurité de l'exploitation et de la maintenance des centrales éoliennes.
Avantages de l'imagerie thermique infrarouge
La technologie d'imagerie thermique infrarouge offre des avantages significatifs pour la surveillance des équipements éoliens, notamment la mesure sans contact, la surveillance en temps réel, le balayage de zones étendues, la maintenance prédictive et l'amélioration de la sécurité.
Mesure sans contact : Cette technologie permet de mesurer la température sans contact en détectant le rayonnement infrarouge des surfaces de l'équipement, ce qui élimine la nécessité d'arrêter ou de démonter l'équipement, améliorant ainsi l'efficacité de l'inspection.
Surveillance en temps réel : Ses capacités en temps réel permettent aux opérateurs de visualiser la distribution de la température, d'identifier rapidement les anomalies et de prendre des mesures immédiates pour éviter les défaillances de l'équipement.
Balayage d'une zone étendue : Cette fonction garantit une collecte complète des données de température, en localisant avec précision les points chauds locaux et les zones anormales afin d'améliorer la précision de la surveillance.
Maintenance prédictive : Elle permet de détecter les premiers signes de corrosion, de fissure et d'usure, ce qui prolonge la durée de vie de l'équipement et réduit les coûts de maintenance.
Sécurité accrue : Les avantages de l'imagerie thermique infrarouge en termes de sécurité minimisent le contact humain direct avec l'équipement, ce qui atténue les risques associés aux pales rotatives à grande vitesse ou aux environnements complexes.
Sécurité environnementale et sanitaire : Comme elle n'émet aucun rayonnement électromagnétique, cette technologie ne nuit ni à l'environnement ni à la santé humaine. Ces avantages font de l'imagerie thermique infrarouge un outil essentiel pour l'exploitation et la maintenance des équipements éoliens.
