Pourquoi choisir l'isolation par imagerie thermique pour l'inspection des réseaux électriques ?

{{{sourceTextContent.subTitle}}}

explorer leurs applications typiques dans les processus de production, de transport, de sous-station et de distribution d'électricité

{{{sourceTextContent.description}}}

En tant qu'élément vital de la société moderne, les réseaux électriques jouent un rôle essentiel non seulement dans le développement économique, mais aussi dans la vie quotidienne de millions de ménages. Qu'il s'agisse de la production et du transport d'électricité, des sous-stations ou de la distribution, les équipements électriques sont souvent soumis à des charges élevées à long terme et à de nombreux risques cachés qui sont difficiles à détecter à temps. L'identification efficace des défauts potentiels et la garantie d'un fonctionnement sûr et stable des réseaux électriques restent des objectifs fondamentaux dans le domaine de la maintenance des réseaux électriques.

Avec les avantages d'un fonctionnement sans contact, d'une visualisation et d'une surveillance en temps réel, les isolants à imagerie thermique peuvent afficher intuitivement la distribution de la température et détecter rapidement les points chauds anormaux sans interrompre le fonctionnement normal de l'équipement électrique. Cela améliore considérablement l'efficacité et la précision de la détection des défauts et devient un outil essentiel pour l'inspection des réseaux électriques. Cet article présente les principes de fonctionnement et les avantages techniques des isolants par imagerie thermique, et explore leurs applications typiques dans les processus de production, de transmission, de sous-station et de distribution d'énergie.

1. Principe de fonctionnement des isolants par imagerie thermique
Tous les objets au-dessus du zéro absolu (-273,15°C) émettent un rayonnement infrarouge. Les isolants à imagerie thermique captent ces signaux de rayonnement et les convertissent en images thermiques visibles, ce qui permet de visualiser la température. Dans ces images thermiques, des couleurs ou des niveaux de luminosité différents correspondent à des températures différentes.

Contrairement aux thermomètres de contact traditionnels ou aux mesures de température ponctuelles, les isolants thermiques permettent une surveillance sans contact et à longue distance de la température sur l'ensemble du champ de vision. Cela permet d'obtenir une représentation intuitive de la distribution de la température. En rendant les points chauds et les anomalies clairement visibles, les isolants à imagerie thermique améliorent considérablement la sécurité et l'efficacité des inspections des systèmes électriques.

2. Avantages techniques de l'imagerie thermique
(1) Inspection sans contact pour une sécurité accrue
Les équipements électriques fonctionnent souvent à des températures élevées et sous tension. Les méthodes traditionnelles de mesure de la température par contact sont non seulement complexes, mais elles comportent également des risques d'électrocution ou de court-circuit. Les isolants à imagerie thermique captent le rayonnement infrarouge émis par les surfaces des équipements, ce qui permet de mesurer la température sans contact et à longue distance. Les inspecteurs peuvent ainsi obtenir rapidement et avec précision la répartition de la température sans s'approcher des composants sous tension, ce qui est particulièrement adapté aux zones à haut risque telles que les salles de distribution à haute tension et les sous-stations, tout en garantissant la sécurité de l'inspection.
(2) Détection rapide des défauts pour améliorer l'efficacité de l'inspection
Les mesures de température ponctuelles traditionnelles prennent beaucoup de temps et risquent d'omettre des zones critiques. En revanche, les isolants à imagerie thermique peuvent balayer l'ensemble d'un équipement en quelques secondes seulement, générant des cartes de distribution thermique claires qui mettent visuellement en évidence les points chauds anormaux. Le personnel de maintenance peut rapidement localiser les zones à problèmes, réduisant ainsi le risque d'omissions ou de fausses détections. L'efficacité de l'inspection s'en trouve considérablement améliorée et les défauts cachés sont révélés et traités rapidement.
(3) Détection précoce des défaillances potentielles pour réduire les temps d'arrêt et les pertes
La surchauffe d'un équipement est souvent un indicateur précoce de défauts potentiels. Les inspections traditionnelles ne détectent généralement les problèmes que lorsque les anomalies deviennent évidentes ou lors d'une maintenance à l'arrêt, ce qui peut retarder l'intervention et même provoquer des pannes inattendues ou des dommages à l'équipement. Les isolants à imagerie thermique peuvent détecter les anomalies de température dès les premiers stades des défaillances, fournissant ainsi une base fiable pour la maintenance préventive. Cela permet une intervention proactive, en traitant les risques cachés avant qu'ils ne se transforment en accidents, et en réduisant efficacement les temps d'arrêt et les pertes économiques qui en découlent.
(4) Visualisation de la température pour faciliter l'analyse et la prise de décision

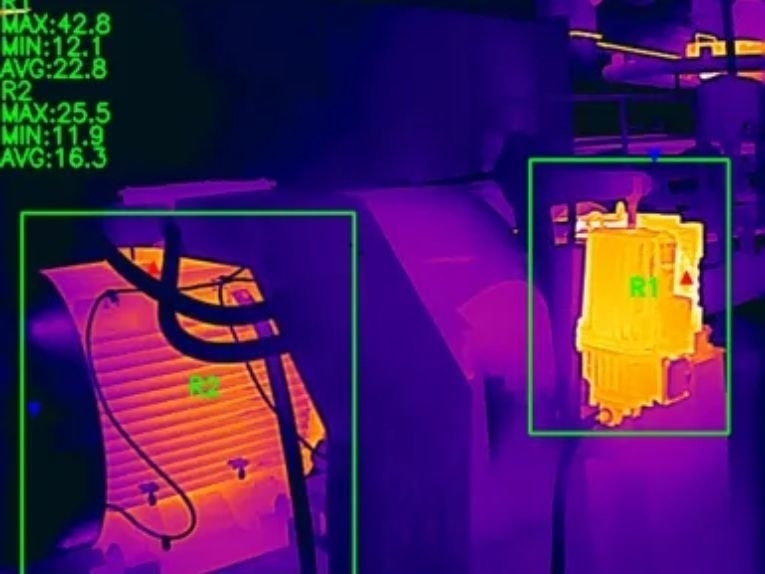

Contrairement aux thermomètres ponctuels traditionnels qui ne fournissent que des données ponctuelles, les isolants à imagerie thermique génèrent une carte complète de la distribution de la température de l'équipement. Le personnel de maintenance peut surveiller les températures maximales, minimales et moyennes en temps réel et observer clairement les différences de température globales. Grâce à cette visualisation claire de la température, les défauts potentiels sont immédiatement identifiables, les diagnostics sont plus convaincants et constituent une base fiable pour les décisions de maintenance ultérieures.
(5) Traçabilité des données pour une maintenance intelligente
Les isolants à imagerie thermique permettent non seulement de mesurer la température en temps réel et de détecter les points chauds, mais aussi de stocker automatiquement les données d'inspection et de générer des rapports d'inspection professionnels. Les entreprises peuvent ainsi évaluer de manière exhaustive l'état de santé de leurs équipements électriques. En analysant les tendances historiques de la température, il est possible de prédire à l'avance les défaillances potentielles, ce qui permet de planifier scientifiquement les programmes de maintenance et d'éviter les temps d'arrêt dus à des défaillances inattendues. Grâce à cette capacité, la maintenance des systèmes électriques passe progressivement de la réactivité des "réparations après défaillance" à la proactivité de la "prévention avant défaillance", progressant ainsi vers une maintenance intelligente.
(6) Applications polyvalentes sur l'ensemble du réseau électrique
Les isolants à imagerie thermique peuvent être appliqués de manière flexible à divers scénarios, notamment aux lignes de transmission à haute tension, aux équipements des sous-stations et aux armoires de distribution à basse tension. Ils répondent non seulement aux besoins d'inspection rapide de la maintenance de routine, mais jouent également un rôle crucial dans la recherche de défauts et la mise en service de nouveaux équipements. Ils permettent une surveillance complète de la température sur l'ensemble du réseau électrique, de la production à la distribution.

3. Applications de l'imagerie thermique dans les réseaux électriques
(1) Production d'énergie - Assurer un fonctionnement stable des unités
Dans les scénarios de production d'énergie tels que les centrales thermiques, les parcs éoliens et les centrales photovoltaïques, les équipements fonctionnent souvent à des températures élevées et sous de lourdes charges pendant de longues périodes. De petites anomalies de température, si elles ne sont pas détectées à temps, peuvent réduire l'efficacité de la production et même provoquer des accidents graves.
Générateurs : La surchauffe des enroulements du stator, des bobines du rotor et des roulements peut entraîner une usure mécanique ou des arrêts imprévus. Les isolations par imagerie thermique peuvent capturer avec précision la distribution de la température de ces composants critiques pendant que l'unité fonctionne normalement, ce qui permet au personnel de maintenance d'identifier rapidement les risques et d'éviter les pertes de temps d'arrêt.
Chaudières et conduites de vapeur : Des problèmes tels que l'accumulation de suie, l'amincissement dû à la corrosion ou le vieillissement des vannes et des brides peuvent provoquer des anomalies de température localisées. Les isolants par imagerie thermique permettent de détecter rapidement ces risques et d'inspecter les conduites isolées pour identifier les zones d'isolation endommagées, ce qui améliore l'efficacité thermique, réduit le gaspillage d'énergie et minimise le risque d'éclatement des conduites.
Équipement pour les énergies renouvelables : Dans les stations photovoltaïques, les "points chauds" sur les modules peuvent entraîner une dégradation de la puissance ou même endommager les composants. Les isolants à imagerie thermique permettent une détection rapide afin de maintenir l'efficacité de la production. Dans les parcs éoliens, la surchauffe des câbles est un risque courant. Les isolants par imagerie thermique permettent de localiser visuellement les zones à haute température, évitant ainsi les pannes dues à la surchauffe et garantissant une production stable d'énergie verte.

(2) Transport d'électricité - Garantir des lignes sûres et fiables
Les lignes de transmission sont souvent réparties dans des environnements extérieurs, exposées au vent, au soleil, à la pluie, à la neige et à la glace, ce qui rend leur entretien difficile. Les méthodes d'inspection traditionnelles ne permettent souvent pas de détecter les risques à temps. L'application d'isolants par imagerie thermique constitue un moyen efficace de garantir la stabilité du fonctionnement des lignes de transmission.
Inspection des isolateurs : Les isolateurs vieillissants ou fissurés peuvent provoquer des anomalies de température localisées, susceptibles d'entraîner des déclenchements de ligne, voire des coupures de courant généralisées. Les isolants à imagerie thermique permettent de balayer rapidement les surfaces des isolateurs à distance sans interrompre le courant, en détectant visuellement les répartitions anormales de température et en identifiant les défauts à un stade précoce.
Surveillance de la température des conducteurs : Les conducteurs soumis à des charges élevées sont susceptibles de surchauffer. Le dépassement des températures de sécurité accélère le vieillissement des matériaux et peut provoquer des ruptures de conducteur. Les isolants à imagerie thermique permettent de surveiller en temps réel la température des conducteurs et les tendances d'élévation de la température, ce qui aide le personnel de maintenance à évaluer les conditions de charge de la ligne et à prévenir les incidents de surchauffe.
Inspection des joints : Les connexions dans les lignes de transmission peuvent développer un mauvais contact, ce qui entraîne un échauffement localisé et des dommages potentiels à long terme. Les isolants thermographiques détectent ces anomalies de température à un stade précoce, ce qui permet une maintenance en temps voulu et garantit un fonctionnement sûr et stable de la ligne de transmission.

(3) Sous-station et distribution - Prévention des risques dans les équipements critiques
Les étapes de la sous-station et de la distribution impliquent une grande variété d'équipements, de nombreux risques cachés et de multiples points de danger. La surveillance en temps réel de l'état des équipements et l'identification rapide des risques potentiels sont des défis majeurs pour les équipes de maintenance.
Inspection des traversées de transformateurs :

Les traversées haute et basse tension, ainsi que les traversées murales des barres omnibus, sont des composants clés des transformateurs. La maintenance traditionnelle programmée passe souvent à côté de problèmes potentiels. Les isolants à imagerie thermique permettent de surveiller en temps réel les températures des traversées, ce qui permet au personnel de maintenance d'identifier rapidement les points chauds anormaux. Combiné à l'analyse des tendances des données historiques, les défauts potentiels peuvent être prédits et traités à l'avance, ce qui permet d'éviter les accidents inattendus.

-Inspection des contacts de l'appareillage de commutation et des barres omnibus :
Les contacts supérieurs et inférieurs des appareillages de commutation à vide peuvent surchauffer en raison d'une résistance de contact excessive pendant le fonctionnement. Les isolants d'imagerie thermique permettent de surveiller la température des contacts et des barres omnibus sans contact, avec des alarmes de seuil. En cas d'échauffement anormal, le système alerte immédiatement le personnel de maintenance, ce qui garantit un fonctionnement sûr de l'appareillage.

-Inspection des pinces de barres omnibus :
Les colliers qui fixent les barres omnibus basse tension peuvent surchauffer en raison d'une exposition prolongée et de l'oxydation. Les défaillances des ressorts peuvent également entraîner un mauvais contact et un échauffement localisé. Les isolants à imagerie thermique permettent de surveiller en temps réel les pinces, les ressorts et les connexions des barres omnibus, ce qui permet de détecter rapidement les anomalies. Une maintenance ciblée basée sur les données thermiques réduit efficacement les risques de défaillance.

-Mesure du niveau des équipements remplis d'huile :
Les transformateurs et les réacteurs peuvent afficher des niveaux d'huile erronés en raison de problèmes de collage. En exploitant les différences de conductivité thermique entre l'huile et l'air, les isolants à imagerie thermique peuvent afficher visuellement la distribution de la température au niveau du conservateur d'huile, aidant le personnel à déterminer rapidement et précisément les niveaux d'huile, améliorant ainsi l'efficacité de l'inspection et la sécurité de l'équipement.

-Détection de fuites SF₆ :
Le SF₆ est un gaz isolant essentiel dans les systèmes électriques. Avec des joints vieillissants ou des connexions desserrées, des fuites peuvent se produire, et les méthodes de détection traditionnelles ont souvent du mal à les localiser rapidement et avec précision. Les caméras thermiques infrarouges à imagerie gazeuse détectent les différences d'absorption infrarouge spécifiques des gaz par rapport à l'arrière-plan. En utilisant des détecteurs à filtres personnalisés de haute performance, les isolants à imagerie thermique peuvent visualiser des fuites de SF₆ autrement invisibles. Cela permet aux équipes de maintenance de détecter et de localiser précisément les fuites sans contact et sans interruption de courant, ce qui améliore considérablement l'efficacité et la sécurité des inspections.

-Inspection des armoires de distribution :
Les armoires de distribution assurent la distribution et la protection de l'énergie, mais leurs structures internes sont complexes et leur espace limité, ce qui rend l'inspection manuelle difficile et inefficace. Les dispositifs compacts d'imagerie thermique, tels que les caméras portatives, peuvent être déployés de manière flexible dans les espaces restreints pour surveiller en permanence les composants critiques tels que les contacts électriques et les jonctions de câbles. En cas d'élévation anormale de la température, le système émet des alertes immédiates et localise précisément les défauts, ce qui donne au personnel de maintenance le temps de réagir et améliore considérablement la sécurité et la fiabilité du fonctionnement des armoires de distribution.

4.Conclusion
Qu'il s'agisse de la production et de la transmission d'énergie, des sous-stations ou de la distribution, les isolants à imagerie thermique permettent non seulement de visualiser clairement la répartition de la température des équipements, mais aussi d'enregistrer des données, d'analyser la température et d'alerter rapidement en cas de défaillance. Par rapport aux méthodes d'inspection traditionnelles, la technologie de l'imagerie thermique améliore considérablement l'efficacité et la sécurité de l'inspection, fournissant une base solide pour le fonctionnement stable des systèmes électriques et soutenant le développement d'un réseau électrique moderne sûr, efficace et fiable.

Raythink Technology s'engage à offrir des isolations par imagerie thermique de haute performance et des solutions professionnelles d'imagerie thermique. Nos produits peuvent être déployés de manière flexible en fonction des besoins des clients, ce qui permet une surveillance en temps réel et une alerte précoce précise pour les équipements électriques. Nous aidons nos clients à construire un système de maintenance électrique plus fiable. Contactez Raythink Technology pour en savoir plus sur nos produits et services, et rendez vos inspections plus sûres, plus efficaces et plus intelligentes.
