Application de l'imagerie thermique à l'inspection des bâtiments

Application de l'imagerie thermique à l'inspection des bâtiments

Depuis l'adoption mondiale des concepts de développement durable, de nombreux pays ont mis en œuvre des politiques d'économie d'énergie et de réduction des émissions, promouvant activement le secteur de la construction vers un développement vert, sobre en carbone et durable. Une série de normes relatives à la conception, à l'acceptation, aux produits et aux méthodes d'inspection des bâtiments économes en énergie a été introduite afin de contrôler strictement la consommation énergétique des bâtiments et de réduire les émissions de gaz à effet de serre. Cette tendance reflète l'importance accordée par les gouvernements à l'efficacité énergétique des bâtiments et a favorisé l'innovation continue dans les technologies d'économie d'énergie et les méthodes d'inspection.

Les défis de l'inspection traditionnelle des bâtiments
Cependant, à mesure que les bâtiments prennent de l’ampleur, divers facteurs tels que la conception, la construction et l’utilisation conduisent souvent à problèmes tels que le creusement des murs extérieurs, les fuites d'eau et la mauvaise étanchéité à l'airCes défauts peuvent compromettre la stabilité structurelle et même présenter des risques pour la sécurité. Les méthodes d’inspection traditionnelles prennent du temps et sont inefficaces. Ils n’identifient généralement que les problèmes superficiels ou à grande échelle et ne parviennent souvent pas à identifier rapidement les problèmes cachés, les laissant inaperçus jusqu’à ce que des dommages importants surviennent, ce qui entraîne des mesures de réparation coûteuses.

Imagerie thermique infrarouge : une solution pour une inspection efficace des bâtiments
La technologie d'imagerie thermique infrarouge sert d'outil de diagnostic de pré-maintenance qui permet inspection précise et sans contact des toits, des plafonds, des murs et des sols, y compris les zones cachées difficiles d'accès pour le personnel. affichage visuel de la distribution de la température Grâce à l'imagerie thermique, l'imagerie thermique infrarouge permet d'inspecter efficacement les pertes d'énergie, les défauts cachés et les risques potentiels pour la sécurité d'un bâtiment. Elle offre une solution d'inspection économique, efficace et non destructive qui contribue à améliorer l'efficacité énergétique et la sécurité structurelle des bâtiments.

Applications de l'imagerie thermique pour l'inspection des bâtiments

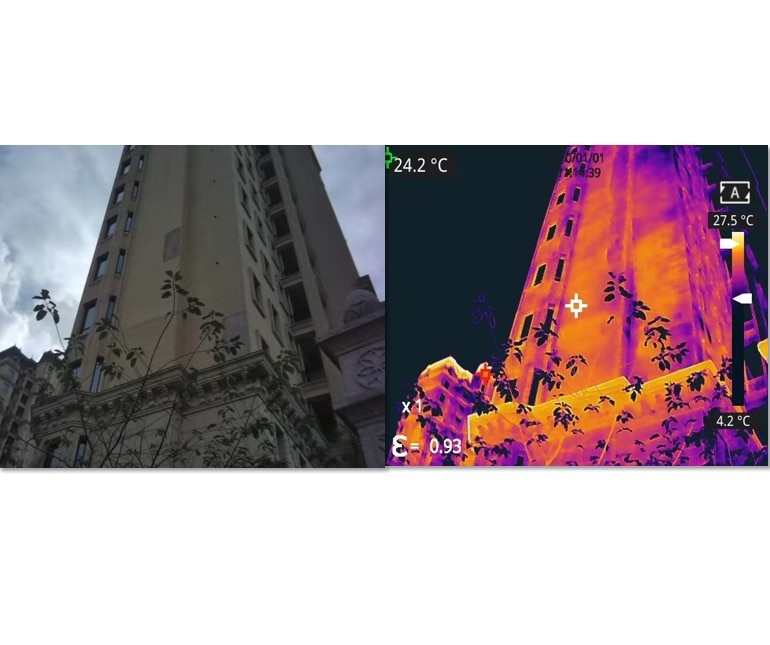

1. Inspection des défauts de creusement et d'adhérence dans les finitions des murs extérieurs
Avec l'utilisation généralisée des briques de parement pour améliorer l'esthétique, la qualité des finitions des murs extérieurs suscite une attention croissante. Des incidents de décollement de briques des façades surviennent occasionnellement, ce qui présente des risques pour la sécurité des personnes et des biens. Lorsque des creux se forment dans les finitions des murs extérieurs (briques ou panneaux), une couche d'air se forme à cet endroit. L'air étant un mauvais conducteur de chaleur, il entrave le transfert thermique. Par conséquent, la conductivité thermique entre la surface du mur et la structure principale est considérablement réduite.

Lors des journées ensoleillées avec un fort ensoleillement, la température de la zone creuse est plus élevée que celle des sections de paroi intactes, apparaissant comme des « points chauds » distincts sur la caméra thermique. En cas de faible ensoleillement ou de conditions plus fraîchesLa zone creuse présente une température plus basse et apparaît comme des « points froids » sur la caméra thermique. L'analyse des images thermiques permet aux inspecteurs de localiser rapidement les défauts de liaison, tels que les décollements ou les creux, et ainsi de prévenir efficacement les risques pour la sécurité.

Pour garantir l'exactitude de l'inspection, inspection par imagerie thermique infrarouge de briques de parement extérieur doit être effectuée dans des conditions sèches avec de faibles vitesses de ventLors de l'inspection, des facteurs tels que l'azimut du bâtiment, l'ensoleillement et l'environnement doivent être pris en compte afin de déterminer le moment optimal pour la prise d'images. La position de prise de vue appropriée doit être choisie en fonction de la hauteur et de la largeur du bâtiment, et il est essentiel d'évaluer si des objets proches peuvent affecter la surface des murs. Si nécessaire, des mesures de protection doivent être prises ou les sources de rayonnement intérieures doivent être éteintes. Lors de l'inspection, il est recommandé de commencer par un examen général des finitions extérieures du bâtiment. Une fois les zones suspectes identifiées, une inspection détaillée de ces zones spécifiques doit suivre afin de garantir une inspection précoce et une résolution rapide des problèmes potentiels.

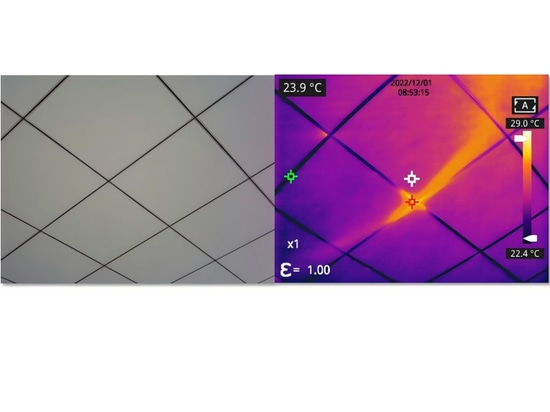

2. Inspection des défauts de la couche isolante
Les défauts et dommages dans la couche d'isolation des murs extérieurs d'un bâtiment présentent des profils de température distincts sur les images thermiques infrarouges. Lorsque la chaleur pénètre dans un bâtiment, si la structure sous-jacente est homogène, elle se répartit et se réfléchit uniformément, créant ainsi un champ de température de surface constant.

Cependant, s'il y a défauts d'isolation thermique à l'intérieur du bâtimentLa chaleur s'accumule dans les zones défectueuses, provoquant une augmentation localisée de la température. Ces zones apparaissent comme proéminentes. « points chauds » dans les images thermiques. En revanche, s'il y a défauts de conductivité thermique, la chaleur se transmet plus facilement à travers ces régions, ce qui conduit à des températures de surface sensiblement plus basses, qui apparaissent clairement « points froids » dans l'image thermique. Ainsi, la technologie d'imagerie thermique infrarouge permet une inspection claire et intuitive des défauts et dommages de surface et proches de la surface du bâtiment.

Lors d'une inspection des défauts thermiques de l'isolation des murs extérieurs, il est recommandé de commencer par un examen général de l'extérieur. En cas d'anomalies, une inspection plus détaillée doit être réalisée sur les surfaces intérieures et extérieures. Inspections extérieures devrait idéalement être effectué par temps couvert ou la nuit pour éviter le rayonnement solaire direct ; pour les inspections intérieuresPour garantir des résultats précis, les sources de chaleur telles que les climatiseurs doivent être éteintes. Ces pratiques d'inspection rigoureuses permettent d'identifier et de localiser efficacement les défauts thermiques des murs extérieurs et de prévenir proactivement d'éventuels problèmes de sécurité structurelle.

3. Inspection des fuites et de l'humidité
Lorsque la couche d'étanchéité de la toiture est défaillante et que de légères fissures dans les murs entraînent des fuites d'eau de pluie, la diffusion de la chaleur intérieure, l'absorption du rayonnement solaire et la conduction provoquent des différences de répartition de la température entre la zone de fuite et son environnement. La technologie infrarouge permet donc d'analyser et de déterminer la source de la fuite.

Choisir le bon moment pour l'inspection est essentiel pour identifier précisément la source de la fuite. Les fuites doivent être comblées d'eau, tandis que les zones extérieures restent relativement sèches. il est conseillé d'effectuer l'inspection dans les conditions suivantes:

Après la pluie : Le moment optimal se situe dans les 24 heures suivant la pluie, lorsque la surface du bâtiment est relativement sèche mais que l'humidité reste dans la zone de fuite.
Les jours ensoleillés : De l’eau peut être pulvérisée sur les zones suspectées de fuite pour simuler des précipitations, garantissant ainsi que la source de fuite et son trajet sont remplis d’eau.
Procédure d'inspection
Après une pluie ou un test d'étanchéité, commencez par scanner une grande surface du mur extérieur ou du toit à l'aide d'une imagerie thermique infrarouge. Identifiez les zones à basse température comme suspectes. Effectuez ensuite un scan correspondant de l'intérieur pour localiser la fuite.

Précautions :
En cas d'anomalies sur les images thermiques, il faut d'abord exclure toute interférence provenant de sources de chaleur ou de froid. Confirmer la fuite en comparant les images thermiques mesurées avec la distribution de température attendue pour la zone concernée ou en utilisant d'autres méthodes d'inspection. En cas de litige concernant les résultats de l'imagerie infrarouge sur site, des essais destructifs locaux peuvent être utilisés pour une vérification plus approfondie.

4. Inspection de l'étanchéité à l'air des bâtiments
Une mauvaise étanchéité à l'air des bâtiments peut entraîner des problèmes tels que l'infiltration d'air froid dans la pièce, des fuites de chaleur et une augmentation de la charge du système de chauffage. Les caméras thermiques peuvent être utilisées pour vérifier les éléments clés et fournir une base d'analyse qualitative efficace pour l'inspection.

Une méthode courante pour inspecter les fuites d'air consiste à mesurer le taux de renouvellement d'air grâce à un processus connu sous le nom de essai d'infiltrométrieCette procédure crée une dépression à l'intérieur du bâtiment. La pression extérieure devient alors supérieure à la pression intérieure, ce qui provoque des infiltrations d'air par les interstices. À ces points de fuite, un flux d'air convectif se produit, entraînant des variations de température entre les surfaces des fenêtres et des portes et les zones environnantes. L'imagerie thermique infrarouge exploite ce phénomène en capturant des images thermiques des portes et fenêtres avant et pendant l'inspection. La comparaison de ces images permet d'identifier visuellement les défauts d'étanchéité à l'air sur l'ensemble de la fenêtre ou de la porte testée. Cela permet de réparer ou de renforcer de manière ciblée les zones défectueuses ou vulnérables.

Précautions :
Inspections infrarouges doit toujours être effectuée du côté de la pression négative du bâtiment. Une différence de température et de pression doit être observée sur l'enveloppe du bâtiment lors de l'utilisation de caméras thermiques pour inspecter les fuites d'air. Pour garantir des résultats précis, les surfaces extérieures ne doivent pas être exposées à la lumière directe du soleil pendant au moins 12 heures avant l'inspection, et les surfaces intérieures doivent être exemptes de lumière artificielle directe. Évitez d'effectuer l'inspection lorsque les surfaces sont exposées à des sources de chaleur directes. Si des radiateurs sont présents à proximité, ils doivent être éteints et la zone doit refroidir pendant au moins 24 heures avant le test.

5. Inspection de la couche d'isolation du toit
Les matériaux d'étanchéité des toitures présentent des propriétés de dilatation thermique différentes de celles du béton sous-jacent. Sous l'effet de cycles continus de dilatation et de contraction thermiques, des contraintes de cisaillement se produisent de manière répétée entre les couches. Les matériaux d'étanchéité étant généralement organiques, ils se détériorent progressivement sous l'effet du soleil et des rayons ultraviolets, entraînant une diminution progressive de leur adhérence.

When the la force d'adhérence s'affaiblit et devient inférieure à la contrainte de traction causée par l'expansion et la contraction, la la couche imperméable commence à se détacher du béton, créant des videsÀ mesure que la zone délaminée continue de se dilater, les vides s'élargissent. Finalement, lorsque le matériau d'étanchéité a vieilli jusqu'à un certain point et que sa force d'adhérence est nulle, des fissures superficielles apparaissent et l'espace entre la couche d'étanchéité et la toiture en béton commence à retenir l'eau, difficile à évaporer. À ce stade, la couche d'étanchéité perd son efficacité. Lorsque l'eau accumulée et l'eau de pluie atteignent une certaine pression, elles peuvent s'infiltrer par les fissures de la toiture.

La capacité thermique d'une zone de toit normale diffère de celle d'une zone chargée d'humidité après une fuite. Par conséquent, lorsque la température ambiante change, le taux de changement de température varie entre les zones endommagées et non endommagées, ce qui entraîne des différences de température de surface détectables.

Les caméras thermiques permettent d'inspecter la répartition de la température sur le toit et d'identifier des problèmes tels que les fuites de couches d'étanchéité ou l'absence de couches d'isolation. Cela permet une inspection rapide et efficace des fuites de toiture, protégeant ainsi les équipements, produits et matériaux intérieurs des dégâts des eaux.

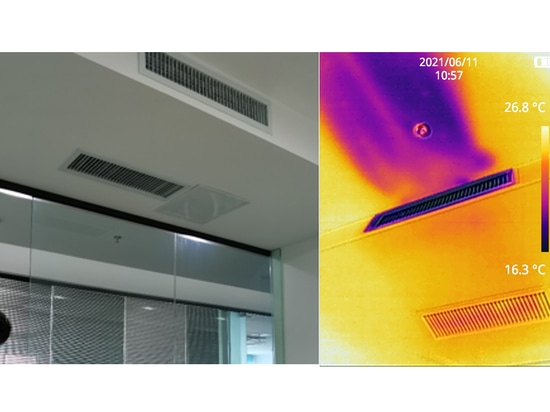

6. Inspection des défauts du climatiseur
La réparation d'un climatiseur nécessite une identification rapide et précise des points de panne afin de permettre une intervention rapide. Les méthodes de réparation traditionnelles impliquent souvent le démontage des composants du climatiseur pour localiser les défauts, ce qui est à la fois long et laborieux. Technologie d'imagerie thermique infrarouge, en détectant les différences de température dans les sources de chaleur et en les convertissant en images thermiques visibles, offre une solution rapide, efficace, précise et intuitiveLors de la détection du système de climatisation, l'imagerie thermique infrarouge peut aider le personnel de maintenance à localiser rapidement et précisément les problèmes cachés ou les points de défaut dans les unités intérieures et extérieures du climatiseur, améliorant ainsi l'efficacité et la précision des réparations.

Lorsque les performances de refroidissement d'un climatiseur ne sont pas optimales, des caméras thermiques peuvent être utilisées. utilisé pour inspecter la distribution de température des composants clés tels que le compresseur, le condenseur et l'évaporateurEn comparant la répartition de la température dans des conditions de fonctionnement normales, il est possible d'identifier les composants défectueux ou sous-performants. Par exemple, une répartition de température inégale au niveau du compresseur peut être due à des défauts mécaniques ou électriques internes. Une répartition de température inégale au niveau du condenseur peut être due à des obstructions de tuyauteries internes ou à des dommages aux ailettes de dissipation thermique. Une répartition de température inégale au niveau de l'évaporateur peut être due à des obstructions de tuyauteries internes ou à une insuffisance de réfrigérant.

En plus d'inspecter la distribution de la température des unités intérieures et extérieures du climatiseur, les caméras thermiques peuvent également être utilisées pour inspecter les fuites de chaleur dans les composants tels que les tuyaux de climatisation et les sorties d'airDes fuites de chaleur au niveau des tuyaux, des joints ou d'autres pièces peuvent entraîner une mauvaise performance de refroidissement, voire une panne totale. L'utilisation de caméras thermiques pour inspecter ces fuites de chaleur à temps permet d'identifier et de résoudre rapidement les problèmes, améliorant ainsi l'efficacité de refroidissement du climatiseur.

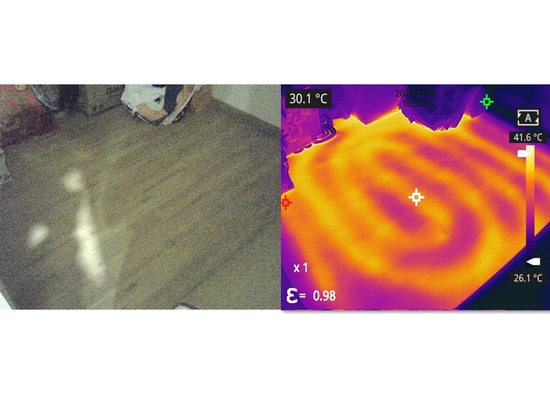

7. Inspection du chauffage par le sol et du collecteur
Commun systèmes de chauffage par le sol se répartissent en deux catégories : chauffage au sol électrique et chauffage par le sol hydronique (à base d'eau)Les problèmes courants incluent un chauffage irrégulier, un manque de chaleur ou des fuites d'eau au niveau des tuyaux de chauffage. Si les systèmes de chauffage par le sol offrent à la fois chaleur et esthétique, leur réparation pose depuis longtemps des problèmes. Comme les tuyaux sont installés sous le revêtement de sol, le dépannage devient complexe. Les principales préoccupations sont de savoir localiser précisément les points de fuite, identifier le cheminement des tuyaux et diagnostiquer et réparer les défauts en minimisant les dommages à la décoration intérieure existante – des facteurs essentiels pour améliorer l'efficacité du service.

Systèmes de chauffage hydronique
Dans les systèmes de chauffage hydronique, la méthode traditionnelle pour vérifier les fuites des canalisations de chauffage par le sol consiste à pressuriser chaque circuit et à observer les chutes de pression afin de déterminer la présence d'une fuite. Cependant, cette approche nécessite d'abord de localiser la zone anormale, ce qui complique considérablement le processus de réparation. En revanche, une caméra thermique permet de localiser rapidement les zones anormales dans les systèmes de chauffage hydronique.

Systèmes de chauffage électrique par le sol
Dans les systèmes de chauffage par le sol électrique, les câbles chauffants sont des éléments chauffants linéaires à haute résistance. Généralement, un seul câble est posé en série pour chaque pièce. Ces câbles vieillissent et développent des problèmes de chauffage linéaire au fil du temps. Le système étant connecté en série, un défaut sur l'une de ses sections peut entraîner la panne de l'ensemble du système de chauffage. Par conséquent, un entretien et une inspection réguliers des systèmes de chauffage électrique sont essentiels. Les caméras thermiques offrent une méthode rapide et efficace pour l'entretien et l'inspection.

En utilisant caméras thermiques pour l'inspection des canalisations CVC est une méthode non destructive cela permet de identification rapide du routage des tuyaux et de l'état du transfert de chaleurIl élimine les coûts et la main-d'œuvre excessifs tout en permettant une inspection précise. En analysant les images thermiques et en utilisant des marqueurs pour localiser les points de fuite suspects, le personnel de maintenance peut effectuer les réparations au moindre coût et en minimisant les perturbations du cadre de vie de l'utilisateur.

8. Inspection des bâtiments photovoltaïques
Lors des processus de fabrication et de test, les modules de cellules solaires peuvent présenter des problèmes tels que des microfissures, des débris, des soudures défectueuses, etc. En fonctionnement, ils peuvent également être bloqués par d'autres objets pendant de longues périodes. À l'ombre, les cellules solaires surchauffent considérablement, provoquant un « effet de point chaud » susceptible de les endommager gravement.

En utilisant caméras thermiques à inspecter les conditions de chauffage de chaque cellule du moduleLa répartition de la température des cellules peut être surveillée en temps réel pour vérifier son uniformité. Les points de défaillance peuvent être identifiés et les points chauds localisés avec précision.

Dans des conditions normales, la distribution de température de chaque cellule est uniforme. Cependant, si les cellules individuelles au sein de la matrice du module présentent des températures inhabituellement élevées, il indique une problème potentiel avec la celluleLa cellule est passée de son état normal de conversion d'énergie (de l'énergie lumineuse à l'énergie électrique) à un état où elle consomme de l'énergie électrique et produit de la chaleur, ce qui affecte le rendement global de conversion de puissance du module. Dans ce cas, la cellule en surchauffe doit être remplacée. Des caméras thermiques prennent en charge l'analyse secondaire, permettant aux clients de réaliser des analyses secondaires flexibles selon leurs besoins. Cela comprend le suivi des changements de forme de chaque panneau, l'enregistrement des variations périodiques de température et la documentation de la dégradation cyclique des matériaux.

9. Surveillance de la sécurité des appareils électriques
Avec la baisse des températures, la demande en électricité des entreprises et des collectivités augmente. Le fonctionnement normal des dispositifs d'alimentation et des équipements électriques des salles de distribution affecte directement les opérations de production dans les parcs industriels et la vie quotidienne des habitants. Une défaillance peut entraîner des pannes de courant, des instabilités de tension et d'autres accidents électriques. Les caméras thermiques permettent de détecter rapidement les défauts thermiques et les dangers thermiques cachés des appareils électriques, prévenant ainsi les accidents thermiques sur les lignes et garantissant la sécurité de l'alimentation électrique en hiver.

En plaçant caméras thermiques infrarouges Dans les armoires électriques clés des salles de datacenters, les composants critiques tels que les contacts électriques, les interrupteurs et les jonctions peuvent être surveillés 24h/7 et XNUMXj/XNUMX. En cas de surchauffe anormale due à une surcharge ou à un mauvais contact, le système déclenche immédiatement une alarme, garantissant ainsi une gestion rapide des risques et la continuité du fonctionnement des appareils en toute sécurité.

Avantages de l'imagerie thermique pour l'inspection des bâtiments
La capacité thermique des composants normaux d'un bâtiment diffère de celle des zones endommagées. Par conséquent, lorsque la température ambiante change, la variation de température entre les zones endommagées et normales diffère. Les caméras thermiques visualisent la distribution de la température des objets avec haute sensibilité, inspection rapide et aucun besoin d'éclairage supplémentaire, qui permet d'identifier avec précision les zones anormales des bâtiments. Cela améliore la précision, l'efficacité et la rationalité des inspections, rendant les contrôles non destructifs des bâtiments plus scientifiques et pratiques. De plus, cet appareil est léger et portable, ce qui en fait un outil idéal pour les inspections de bâtiments.

Inspection sans contact et à longue distance : Pas besoin d’endommager la structure du bâtiment ni d’installer d’échafaudages.
Inspection rapide et complète : Capable de scanner rapidement et en profondeur les bâtiments en temps réel, garantissant qu'aucune zone n'est oubliée.
Résultats visuels et intuitifs : Les images thermiques infrarouges bidimensionnelles affichent visuellement le champ de température à chaque point de l'objet, localisant avec précision les emplacements des défauts et montrant la taille des zones défectueuses.
Logiciel d'analyse de température intelligent : Un logiciel complet permet d'effectuer facilement des analyses de température supplémentaires sur les images via un ordinateur.
Mesures précises : Saisissez des informations telles que la distance de la cible, l'émissivité de la cible et la température ambiante pour calculer et corriger automatiquement l'influence de la transmissivité atmosphérique et de l'émissivité de la surface de la cible sur les résultats de mesure.
