Pourquoi les caméras thermiques ont-elles une résolution si faible ?

{{{sourceTextContent.subTitle}}}

Les caméras thermiques ont souvent un nombre de pixels natifs inférieur à celui des caméras visibles, car chaque pixel infrarouge fait partie d'un système spécialisé qui combine le détecteur, l'optique, l'électronique de lecture, le boîtier et l'étalonnage. Réduire la taille des pixels ou en ajouter davantage

{{{sourceTextContent.description}}}

Les caméras thermiques ont souvent moins de pixels natifs que les caméras visibles, car chaque pixel infrarouge fait partie d’un système spécialisé qui combine le détecteur, l’optique, l’électronique de lecture, le boîtier et l’étalonnage. Il est possible de réduire la taille des pixels ou d’en ajouter davantage, mais cela modifie la façon dont le détecteur absorbe la chaleur, gère le bruit, transfère les données et interagit avec l’objectif. La limite pratique réside donc dans un compromis entre les performances du système et son coût, et non dans une règle imposant que les caméras thermiques doivent nécessairement avoir une faible résolution.

La résolution ne fait pas non plus tout en matière de qualité d’image. Un détecteur de 640 × 512 peut s’avérer plus utile qu’une image traitée de plus grande taille si son objectif, sa mise au point, son champ de vision, la distance, la taille de la cible et le contraste thermique sont adaptés à la tâche. Commencez par vérifier le format natif du détecteur, puis évaluez la configuration complète de la caméra.

Vérifiez à quelle résolution se réfèrent les spécifications
La résolution native du détecteur fait référence au nombre d’éléments de détection disposés en lignes et en colonnes dans la matrice infrarouge. La résolution d’affichage, les dimensions de l’image enregistrée, le zoom numérique, les superpositions d’images visibles et l’amélioration algorithmique peuvent utiliser des chiffres différents.

Spécification Ce qu’elle décrit Ajoute-t-elle de véritables détails infrarouges ?
Résolution native du détecteur Matrice physique de détection infrarouge Oui — elle définit les données infrarouges originales disponibles
Résolution d’affichage Pixels sur l’écran de la caméra Non — elle n’affecte que la manière dont l’image est affichée
Taille de l’image ou de la vidéo enregistrée Dimensions du fichier exporté Pas nécessairement — celui-ci peut être redimensionné ou traité
Zoom numérique Agrandissement ou recadrage de l’image Non — cela n’ajoute pas de nouvelles informations infrarouges
Fusion d’images visibles Données thermiques combinées à des détails en lumière visible Non — cela ajoute un contexte visuel, pas de détails infrarouges
Super-résolution Sortie traitée dérivée d’une entrée native Non — cela améliore la sortie, pas les échantillons du détecteur
Pour voir en quoi ces spécifications diffèrent dans un produit réel, prenons l’exemple de la caméra thermique EX10 de Raythink. Ses caractéristiques techniques mentionnent un détecteur infrarouge de 160 × 120 distinct d’une sortie en super-résolution de 320 × 240. Cela signifie que la caméra utilise un détecteur infrarouge natif de 160 × 120 et applique un traitement d’image pour produire une sortie plus grande de 320 × 240. L’image améliorée peut sembler plus nette ou plus détaillée, mais cela ne signifie pas que la caméra intègre physiquement un détecteur infrarouge de 320 × 240.

Caméra thermique portable EX10
Cette distinction permet d’éviter une erreur de comparaison courante : considérer un affichage plus grand, un fichier enregistré ou une image traitée comme la preuve d’un capteur infrarouge à plus haute résolution.

Les pixels des détecteurs thermiques sont difficiles à réduire
De nombreuses caméras thermiques non refroidies utilisent des matrices de microbolomètres. Chaque pixel absorbe l’énergie infrarouge, change de température et produit un signal électrique. La structure d’absorption, l’isolation thermique, le temps de réponse, le facteur de remplissage, le bruit et le circuit de lecture doivent fonctionner de concert.

Lorsque les ingénieurs réduisent le pas des pixels, ils ne se contentent pas de rapetisser un carré sur un schéma. La structure plus petite doit toujours absorber l’énergie utile, rester isolée thermiquement, répondre à une vitesse appropriée et délivrer un signal que le circuit de lecture peut mesurer. L’amélioration d’un élément peut en affecter un autre ; le pas des pixels ne peut donc pas être dissocié du matériau du détecteur, de son architecture, de son procédé de fabrication et de son électronique.

Les recherches sur la conception des microbolomètres montrent que la réduction du pas de pixel nécessite de trouver un équilibre entre différents facteurs tels que l’isolation thermique, la vitesse de réponse, le facteur de remplissage et l’architecture de lecture. L’obtention de pixels plus petits passe par des améliorations de l’ensemble du système de détection, et non par la seule géométrie.

Les pixels plus petits collectent généralement moins d’énergie infrarouge par pixel, ce qui peut rendre le maintien de la sensibilité thermique plus difficile. Pour autant, ces résultats ne permettent pas d’établir une relation universelle entre le pas des pixels et la différence de température équivalente au bruit (NETD). Ils montrent que des pixels plus petits et des matrices plus grandes nécessitent une conception conjointe. Le pas des pixels correspond à la distance centre à centre entre des éléments détecteurs adjacents dans la matrice, tandis que la résolution du détecteur fait référence au nombre d’éléments dans la matrice. Un pas plus petit peut permettre d’obtenir un boîtier plus compact, un réseau plus grand pour une surface similaire, ou de répondre à un autre objectif de conception.

Comparaison de la taille des pixels
L’optique infrarouge limite le niveau de détail qui parvient au détecteur
Un plus grand nombre d’éléments de détection n’améliore le niveau de détail de l’image que si le système optique est capable de résoudre ces informations supplémentaires. L’une des limites physiques est la diffraction : pour une ouverture circulaire idéale, la résolution angulaire limitée par la diffraction est d’environ 1,22λ/D, où λ est la longueur d’onde et D le diamètre de l’ouverture. Comme les systèmes infrarouges fonctionnent souvent à des longueurs d’onde plus longues que les caméras visibles, ils sont généralement confrontés à un angle limité par la diffraction plus grand lorsqu’ils utilisent la même taille d’ouverture.

La diffraction n’est qu’un aspect parmi d’autres d’une caméra réelle. La qualité optique, la mise au point, l’échantillonnage du détecteur, le mouvement, les conditions atmosphériques, le traitement et le contraste thermique peuvent limiter les détails avant même la diffraction. La longueur d’onde ne détermine donc pas le nombre d’éléments qu’un réseau infrarouge peut contenir.

Le champ de vision et la distance sont souvent des critères plus déterminants dans la décision d’achat. Un champ de vision large répartit une vaste scène sur le capteur, de sorte qu’une petite cible occupe moins d’éléments du détecteur. Un champ de vision plus étroit place davantage d’échantillons sur cette cible mais couvre une partie moins étendue de la scène. Une distance de travail plus longue réduit également la taille angulaire de la cible. Ces facteurs influencent également la distance à laquelle une caméra thermique peut détecter ou identifier une cible à différentes distances.

C’est pourquoi la résolution doit être évaluée en tenant compte de l’objectif. Si un petit détail est flou ou mal résolu par l’optique, le simple fait d’ajouter des échantillons de détection ne suffira pas nécessairement à restaurer les détails perdus. À l’inverse, un bon objectif ne peut pas créer d’échantillons natifs au-delà du réseau de détecteurs.

Une résolution plus élevée nécessite une fabrication plus complexe
Augmenter la résolution d’une caméra thermique ne se résume pas simplement à ajouter davantage de pixels. Les matrices à haute résolution nécessitent des procédés de fabrication, une électronique de lecture et un conditionnement compatibles, ce qui accroît la complexité et le coût du système. C’est pourquoi l’augmentation du nombre de pixels dans les caméras thermiques peut impliquer des contraintes de fabrication et de coût différentes de celles des caméras à lumière visible, où la production de capteurs haute résolution est généralement plus aboutie.

Le conditionnement sous vide illustre bien ce défi. Les bolomètres infrarouges non refroidis utilisent un environnement sous vide contrôlé pour améliorer l’isolation thermique et la sensibilité, mais ce processus de conditionnement ajoute à la complexité de la fabrication. Les recherches sur les dispositifs MEMS et MOEMS identifient le conditionnement sous vide comme un facteur de coût important, bien qu’elles ne définissent pas de relation universelle entre le coût et le nombre de pixels.

Le prix final tient compte de l’ensemble du détecteur, de l’optique, de l’électronique, de l’étalonnage et de la conception du produit ; la résolution à elle seule ne permet donc pas de prédire le coût. Ces mêmes facteurs expliquent également pourquoi les caméras thermiques sont onéreuses.

La résolution, le NETD et la précision répondent à des questions différentes
Une matrice native plus grande fournit davantage d’échantillons spatiaux sur un même champ de vision lorsque l’optique est comparable. Elle n’améliore pas automatiquement la sensibilité thermique, la précision de la mesure de température, la mise au point ou la qualité globale de l’image.

Spécifications – Questions principales
Résolution native du détecteur : combien d’éléments infrarouges échantillonnent la scène ?
NETD : quelle valeur de sensibilité thermique est indiquée dans les conditions de test spécifiées ?
Résolution d’affichage : combien de pixels l’écran peut-il afficher ?
Précision de la température : avec quelle précision le système radiométrique peut-il estimer la température dans les conditions indiquées ?
Optique et mise au point : dans quelle mesure l’objectif restitue-t-il les détails de la scène sur le capteur ?
Traitement : comment le signal capturé est-il corrigé, amélioré ou affiché ?
Le manuel de l’EX10 de Raythink répertorie la résolution du détecteur, la sortie en super-résolution, l’IFOV, le NETD, la résolution d’affichage, la résolution vidéo et la précision de mesure comme des spécifications distinctes, les valeurs individuelles et les conditions de test étant indiquées dans sa section « Données techniques ».

La comparaison utile ne consiste donc pas simplement à déterminer quelle caméra possède le plus grand nombre de pixels. Il s’agit plutôt de déterminer quel détecteur, quelle optique, quelle sensibilité et quelle configuration de mesure conviennent le mieux à la scène visée.

Quand un plus grand nombre de pixels natifs est utile
Une résolution native plus élevée est particulièrement utile lorsque la position actuelle de la caméra, son champ de vision et son optique ne permettent pas de disposer d’un nombre suffisant d’échantillons indépendants sur la zone d’intérêt que vous devez observer. Parmi les exemples courants, on peut citer une scène étendue contenant plusieurs petites zones d’intérêt, une position fixe de la caméra ne permettant pas de se rapprocher, ou une cible devant être observée à une distance de travail plus importante. À champ de vision égal et avec une optique comparable, un capteur plus grand permet de répartir davantage d’échantillons sur ces éléments.

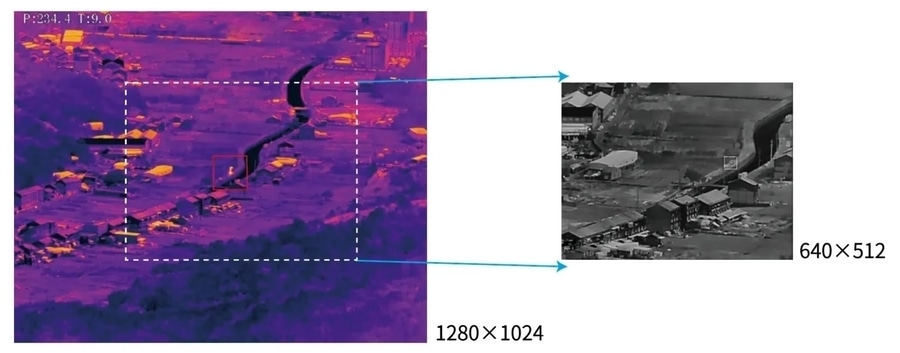

Grand champ de vision – Résolution thermique de pointe de 1 280
Cet avantage dépend toutefois de la qualité de l’image parvenant au détecteur. Un flou de mise au point, un objectif mal adapté, un faible contraste thermique, un mouvement ou une perte due à l’atmosphère peuvent limiter les détails exploitables avant que le nombre de comptes du détecteur ne devienne la principale contrainte. Une résolution plus élevée ne garantit pas non plus un meilleur NETD (bruit de fond thermique) ni une meilleure précision de température ; ces spécifications doivent être vérifiées séparément.

Une configuration à plus faible résolution peut s’avérer suffisante lorsque la cible occupe une grande partie de l’image, que la caméra peut se rapprocher, que le champ de vision peut être rétréci, ou que la tâche nécessite uniquement un motif thermique clair plutôt que des détails spatiaux fins. La bonne question n’est pas de savoir si le détecteur possède moins de pixels qu’une caméra visible. La question est de savoir si le détecteur et l’objectif proposés capturent suffisamment d’informations utiles pour la décision à prendre.

Choisissez la résolution en fonction de la cible et de la scène
Commencez par la plus petite caractéristique, le plus petit composant ou le plus petit profil de température que vous devez détecter ou comparer. Puis élargissez progressivement votre champ d’analyse :

Notez la largeur et la hauteur physiques de la cible.
Notez la distance de travail normale et les positions autorisées de la caméra.
Définissez la largeur, la hauteur ou le champ de vision de la scène qui doit tenir dans une seule image.
Précisez s’il s’agit d’une détection d’anomalie, d’une interprétation de forme, d’une comparaison de composants ou d’une mesure radiométrique.
Décrivez le plus petit contraste thermique significatif, les contraintes de mise au point, les mouvements, l’atmosphère et toute fenêtre infrarouge présente dans le trajet optique.
Comparez la résolution native du détecteur et l’objectif proposé en tant que configuration unique, puis validez la configuration choisie dans des conditions représentatives.
Il n’existe pas de seuil universel de « pixels sur la cible » valable pour toutes les tâches. À optiques comparables, un plus grand nombre d’échantillons natifs peut s’avérer utile lorsqu’une image doit couvrir une scène étendue, une cible éloignée ou plusieurs petites zones. Dans une autre configuration, se rapprocher, réduire le champ de vision ou améliorer la mise au point peut apporter davantage de détails utiles que l’achat d’un capteur plus grand.

Lorsque la cible et la scène nécessitent davantage d’échantillons natifs, le guide de Raythink sur les caméras thermiques haute résolution explique leurs avantages et leurs contextes d’application.

Définissez la scène avant de déterminer le nombre de pixels
Les caméras thermiques ont souvent un nombre de pixels natifs réduit, car le détecteur, l’optique, la lecture, la fabrication, le conditionnement sous vide, l’étalonnage et la rentabilité du produit doivent fonctionner comme un tout. Des résolutions natives plus élevées sont disponibles, mais leur intérêt dépend de la scène et de la tâche à accomplir.

Préparez une brève description de l’application indiquant les dimensions de la cible, la distance de travail, le champ de vision requis, le contraste thermique significatif, les conditions environnementales et de mouvement, ainsi que la nécessité ou non de disposer de données de température radiométriques. Vous pouvez ensuite contacter Raythink pour clarifier les compromis entre le détecteur et l’objectif et identifier ce qui doit être validé dans l’application concrète.
