Surveillance thermique des entrepôts de batteries : guide de sélection

{{{sourceTextContent.subTitle}}}

Un plan efficace de surveillance thermique d'un entrepôt de batteries repose sur cinq choix concrets : quelles zones et surfaces surveiller, quelles sont les caractéristiques techniques requises pour les caméras et les objectifs, où se trouvent les angles de vue dégagés, comment les alarmes doivent se déclencher, et

{{{sourceTextContent.description}}}

Un plan efficace de surveillance thermique d’un entrepôt de batteries repose sur cinq décisions pratiques : quelles zones et surfaces surveiller, quelles sont les caractéristiques requises pour les caméras et les objectifs, où se trouvent les angles de vue dégagés, comment les alarmes doivent fonctionner, et de quelles données du site le fournisseur a-t-il besoin. Ce guide vous aide à prendre ces décisions clés de planification avant de passer à la conception détaillée du système.

Les caméras thermiques radiométriques fournissent des données sur la température de surface dans le cadre du système global de surveillance et de sécurité d’une installation. Elles ne remplacent pas les dispositifs de détection, de protection contre l’incendie, d’exploitation ou d’intervention d’urgence requis sur le site. Pour en savoir plus sur le rôle plus large de l’imagerie infrarouge dans la surveillance des entrepôts, consultez notre guide sur la prévention et la surveillance des incendies dans les entrepôts. Le présent guide se concentre spécifiquement sur la définition des exigences relatives aux caméras, à leur emplacement, aux alarmes et aux fournisseurs dans le cadre d’un plan de surveillance d’un entrepôt de stockage de batteries.

Quelles zones doivent être incluses dans la surveillance thermique d’un entrepôt de batteries ?
Stockage de batteries au lithium
Stockage de batteries au lithium
Commencez par examiner les opérations réelles de l’entrepôt plutôt que de vous baser sur une liste générique de zones à haut risque. Cartographiez les rayonnages de stockage habituels et les palettes au sol, les points de réception ou de contrôle à l’arrivée, ainsi que toute zone où les batteries attendent l’étape de manutention suivante. Vérifiez ensuite si les batteries retournées, endommagées, défectueuses ou mises en quarantaine suivent un parcours distinct. Les zones de charge ou de test ne doivent être prises en compte que si elles existent sur le site.

Les zones de surveillance varieront en fonction de la configuration et des opérations de l’entrepôt. Par exemple, les recommandations de l’EPA américaine préconisent de séparer les batteries endommagées, défectueuses ou rappelées lors de la manutention des batteries en fin de vie collectées. Un entrepôt stockant des produits neufs peut présenter un inventaire et des processus opérationnels différents. La question clé est de savoir quelles conditions ou étapes de manutention nécessitent une zone de surveillance distincte au sein de votre installation.

Définir la surface cible dans chaque zone
Surveillance thermique infrarouge de la température des cellules de batterie
Il ne suffit pas de nommer une zone de surveillance. Il faut préciser la surface que la caméra est censée observer, telle que la face d’une palette, la surface exposée d’un module ou l’extérieur d’un emballage. Les mesures radiométriques s’appliquent aux surfaces accessibles situées dans le champ de vision. Les emballages opaques, les boîtiers de batteries, les éléments de rayonnage, les palettes avant et les équipements peuvent masquer ce qui se trouve derrière eux. Les propriétés de la surface et les paramètres de mesure influencent également la température relevée.

Pour chaque zone candidate, notez trois éléments : la surface cible, son emballage ou son boîtier, et les obstacles susceptibles d’apparaître en fonctionnement normal. Ces informations permettent de déterminer la caméra, l’objectif et la position de montage adaptés à la zone.

Quel type de caméra thermique convient à la surveillance d’un entrepôt de batteries ?
Commencez par une caméra thermique radiométrique fixe : une caméra installée de manière permanente qui fournit des données de température pour des points, des lignes ou des zones définis dans son image thermique. Une caméra thermique portable peut faciliter les inspections, mais elle n’offre pas la même vue fixe et continue. On ne peut pas non plus supposer qu’un visualiseur thermique dédié uniquement à l’imagerie fournisse les mesures de température nécessaires aux règles d’alarme.

Adaptez le niveau de détail de l’image à la taille et à la distance de la cible
La plus petite cible pertinente à la distance de surveillance la plus éloignée doit occuper suffisamment de pixels thermiques pour la tâche de mesure prévue. La résolution du détecteur n’est donc qu’un critère parmi d’autres. La taille de la cible, la distance, l’objectif, la mise au point, l’angle de vision et le champ de vision interagissent tous ensemble.

Un champ de vision plus large couvre une plus grande partie d’un rack ou d’une allée, mais, à résolution du détecteur et distance égales, il attribue moins de pixels à une cible de même taille qu’un champ de vision plus étroit. La taille du spot observé augmente avec la distance de la caméra ; ainsi, une cible peut être visible tout en étant trop petite pour permettre une mesure de température efficace. Pour le choix final de la caméra, vérifiez la caméra, l’objectif, la cible et la position de montage proposés afin de vous assurer que la caméra peut fournir suffisamment de détails pour une mesure fiable de la température.

Utilisez ce tableau pour traduire les besoins du site en points de discussion avec le fournisseur :

Critère de sélection Ce que le client doit vérifier
Type de caméra Mesure radiométrique fixe, et non pas uniquement de l’imagerie
Détails de la cible : plus petite cible pertinente et distance maximale
Objectif et champ de vision : largeur de couverture requise à chaque point de montage
Mesure : plage de température requise et précision
Zones de surveillance : nombre et type de points, de lignes ou de zones
Alarmes : sorties requises, acheminement et informations sur les événements
Connectivité Exigences en matière de réseau et d’interface système
Environnement Conditions intérieures et indice de protection requis pour le boîtier
Image visible Besoin ou non d’une confirmation visuelle
Pour obtenir davantage d’aide dans votre choix, consultez notre guide d’achat sur les caractéristiques techniques des caméras thermiques. Une fois les exigences du site clairement définies, vous pouvez également comparer notre gamme actuelle de caméras thermographiques fixes.

Dans un entrepôt de batteries, la caméra thermique fixe TN460 propose des options d’objectif allant de 4,1 mm à 25 mm pour s’adapter aux façades de rayonnages proches, aux zones de palettes au sol ou aux petites surfaces visibles situées plus loin dans une allée. Ses règles de mesure par point, ligne et zone permettent de distinguer les baies de rayonnages individuelles ou les zones de quarantaine. Lorsqu’une alarme nécessite également une confirmation en lumière visible de la palette ou de l’allée concernée, la caméra bullet à double spectre FC465T combine la surveillance thermique avec un canal visible de 5 MP et une protection IP66 certifiée. La configuration finale doit toutefois tenir compte de la surface cible visible, de l’emballage, de la distance maximale et des obstacles habituels présents dans l’entrepôt.

Où faut-il installer les caméras thermiques ?

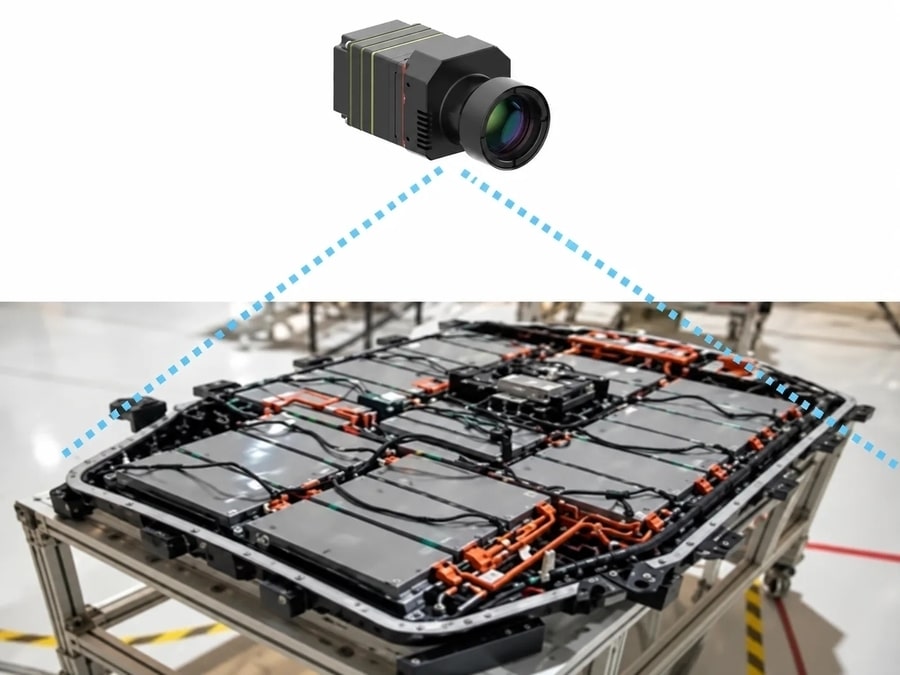

Caméra thermique inspectant un bloc-batterie de véhicule électrique
Commencez par vous assurer d’une ligne de visée dégagée et maintenable vers la surface cible concernée. À chaque point de montage envisagé, vérifiez si des colonnes, des poutres de rayonnage, des palettes situées à l’avant, la structure du bâtiment, des portes, des convoyeurs ou d’autres équipements ne risquent pas de bloquer la vue. Tenez également compte de la manière dont la cible sera emballée et vérifiez si cette face extérieure visible correspond bien à la surface que le plan de surveillance prévoit de mesurer.

Les caméras thermiques indiquent la température d’une surface cible visible dans les conditions de mesure configurées. Pour obtenir des mesures fiables de la température de surface, la configuration de la caméra doit tenir compte de la surface cible, de la chaleur réfléchie par l’environnement et de tout élément présent dans le champ de vision susceptible d’affaiblir le signal infrarouge. La caméra ne mesure pas à travers les emballages opaques, les boîtiers de batterie, les éléments de rayonnage ou d’autres obstacles, et les conditions de mesure pertinentes doivent tout de même être vérifiées pour la cible réelle.

Distinguer la vue d’ensemble des détails de mesure
Une caméra peut montrer l’intégralité d’un rack tout en ne représentant qu’une petite surface de palette avec un nombre de pixels insuffisant pour la mesure de température prévue. Vérifiez la plus petite cible à surveiller, les distances d’observation la plus proche et la plus éloignée, l’objectif sélectionné, la mise au point et l’angle de vue. L’objectif n’est pas simplement de placer le rack dans le cadre. La caméra doit fournir suffisamment de détails thermiques sur les surfaces où la température doit être mesurée.

Les emplacements de stockage en hauteur ou en profondeur peuvent nécessiter un angle différent ou une vue supplémentaire. Déterminez ces choix en fonction de la hauteur et de la profondeur réelles du rayonnage, de la taille de la cible, des positions de montage disponibles et des obstacles.

Vérifiez le champ de vision de la caméra dans des conditions de stockage typiques
Une allée vide peut donner une meilleure impression du champ de vision préliminaire que ce ne sera le cas en fonctionnement normal. Vérifiez les lignes de visée proposées avec des positions de palettes représentatives et les niveaux de stock attendus. Tenez compte des éléments suivants :

les palettes avant qui peuvent masquer les positions arrière ou inférieures ;
la hauteur de stockage et la profondeur de rayonnage maximales habituelles ;
les emballages ou conditionnements qui modifient la surface visible ;
les équipements et les charges en mouvement qui traversent temporairement le champ de vision ; et
les variations de stock qui créent de nouveaux obstacles.
Utilisez cette vérification à pleine charge lors de la planification afin d’identifier suffisamment tôt les angles morts potentiels et de comparer les positions de montage, les angles de vision ou les chevauchements de champ de vision avant de finaliser le devis. Définissez séparément les critères formels de mise en service du projet pour le système installé.

Comment les alarmes de température doivent-elles fonctionner ?
Applications de surveillance de la production et de l’assemblage des batteries
Demandez au fournisseur d’évaluer quels schémas de logique d’alarme la caméra et le logiciel proposés peuvent mettre en œuvre, et comment chaque schéma disponible sera validé pour la batterie et le site. La discussion peut porter sur :

Température absolue : vérifiez si la configuration proposée peut générer un événement lorsqu’une zone de mesure définie atteint une température configurée, et comment ce paramètre sera validé.
Différence de température : demandez si la solution peut comparer une cible surveillée à une référence appropriée ou à des cibles véritablement comparables dans des conditions de surface et d’environnement similaires.
Élévation de température dans le temps : demandez si une logique de tendance ou de vitesse de variation est disponible, quelle fenêtre temporelle elle utilise, et comment un changement soutenu sera distingué d’une variation normale.
Aucun seuil, aucune différence de température, aucun temps de persistance ni aucun paramètre de vitesse d’élévation ne convient à tous les entrepôts de batteries. Les paramètres doivent tenir compte du type de batterie et des informations du fabricant, des conditions de stockage, de la surface visible mesurée, des conditions ambiantes, ainsi que des procédures d’exploitation et de sécurité de l’installation. Comparer des matériaux d’emballage ou des emplacements différents comme s’ils étaient équivalents peut rendre le résultat difficile à interpréter.

Définir les informations relatives à l’événement et leur acheminement
Une alarme est plus utile lorsque le destinataire peut identifier ce qui s’est produit et où cela s’est produit. Lors de l’acquisition, vérifiez si un enregistrement d’événement doit inclure :

l’emplacement surveillé ou la zone d’intérêt ;
une image thermique ou un enregistrement sauvegardé ;
la valeur de température correspondante ;
l’heure de l’événement ;
le type d’alarme ou la règle qui a été déclenchée.
Définissez ensuite où la sortie doit être acheminée, par exemple vers une plateforme de surveillance, une salle de contrôle, une interface d’alarme existante ou un flux de travail destiné au personnel désigné. Précisez clairement les responsabilités : la caméra ou le logiciel peut générer des données ou une sortie, tandis que la plateforme, le contrôleur, l’opérateur ou la procédure vérifiée effectue l’action en aval. L’arrêt des équipements, l’isolation des stocks, la suppression et la notification d’urgence nécessitent une conception du système vérifiée séparément.

Quelles informations devez-vous préparer avant de choisir un système ?
Application de l’imagerie thermique aux batteries lithium-ion
Un fournisseur peut affiner plus efficacement les options de caméras et d’objectifs lorsque la demande décrit la géométrie du site et la tâche de mesure. Regroupez les informations en quatre parties.

Disposition
plan d’étage de l’entrepôt ;
disposition des rayonnages, hauteur des rayonnages et largeur des allées ;
zones de surveillance potentielles ;
emplacements disponibles pour le montage des caméras ; et
obstacles représentatifs en charge maximale ou itinéraires des équipements mobiles.
Cible et distance
surface de la cible et emballage ou boîtier ;
taille minimale de la cible concernée ;
distances de surveillance la plus proche et la plus éloignée ; et
largeur de couverture requise depuis chaque emplacement candidat.
Environnement
emplacement intérieur ou extérieur ;
température et humidité ambiantes prévues ;
poussière, humidité, nettoyage ou autres considérations relatives au boîtier ; et
nécessité ou non d’une confirmation par lumière visible.
Alarme et intégration
approche d’alarme requise et informations sur les événements ;
destinataires ou plateforme prévus pour les événements ;
exigences en matière de réseau et d’interface ; et
plage de mesure et précision requises.
Ensemble, ces informations fournissent au fournisseur les exigences géométriques et de mesure nécessaires pour recommander un système adapté. Elles permettent d’orienter la discussion sur la résolution du détecteur, l’objectif et le champ de vision, la couverture visuelle approximative, les zones de mesure, les capacités d’alarme et d’interface, les besoins en matière de boîtier, la confirmation visuelle et les options de produits disponibles.

Pour discuter de votre application, contactez-nous en nous fournissant le plan de votre entrepôt, les distances de surveillance, la taille des cibles, les emplacements de montage disponibles et vos exigences en matière d’alarmes. Nous pourrons alors examiner les options de caméras thermiques et d’objectifs adaptées, et clarifier la couverture de vision attendue, les zones de mesure, les sorties d’alarme et les exigences d’interface pour votre application.
