Caméras thermiques à mise au point fixe ou manuelle : laquelle convient le mieux à votre inspection ?

{{{sourceTextContent.subTitle}}}

Optez pour la mise au point fixe lorsque vous observez des sujets similaires à des distances prévisibles et que vous souhaitez prendre des photos sans avoir à régler la mise au point à chaque fois. Optez pour la mise au point manuelle lorsque la distance varie fréquemment ou que vous devez effectuer une mise au point précise sur un sujet proche ou de petite taille.

{{{sourceTextContent.description}}}

Optez pour la mise au point fixe lorsque vous inspectez des cibles similaires à des distances prévisibles et que vous souhaitez capturer des images sans avoir à régler la mise au point à chaque fois. Optez pour la mise au point manuelle lorsque la distance change fréquemment ou que vous devez effectuer une mise au point précise sur un composant proche ou de petite taille.

Aucun des deux systèmes n’est intrinsèquement meilleur que l’autre. Le meilleur choix est la combinaison appareil photo/objectif qui permet de capturer clairement votre cible la plus petite, tant à la distance d’inspection la plus proche qu’à la plus éloignée.

Focale fixe vs mise au point manuelle : aperçu
Vos conditions d’inspection Meilleur point de départ Éléments à tester
Cibles similaires à des distances prévisibles Mise au point fixe Photographiez la plus petite cible aux positions la plus proche et la plus éloignée
Cibles à plusieurs distances ou profondeurs Mise au point manuelle Vérifiez que l’opérateur peut refaire la mise au point avant chaque capture
Composants proches ou très petits Les deux peuvent convenir Vérifier la distance minimale de prise de vue, l’objectif, le champ de vision, l’IFOV et la résolution du détecteur
Nombreuses images sur un parcours de routine Mise au point fixe Suivre le flux de travail normal et comparer le temps de capture et la qualité d’image.
Dépannage en cas de distances mixtes Mise au point manuelle Testez des cibles proches et lointaines dans des conditions d’accès normales

Si les deux systèmes produisent des images exploitables tout au long de l’inspection réelle, l’un ou l’autre peut constituer un choix valable. Le flux de travail, les commandes, les fonctionnalités de rapport et le reste des spécifications de la caméra peuvent alors faire pencher la balance.

Comment les deux systèmes de mise au point modifient l’inspection
Une caméra thermique à mise au point fixe ne nécessite pas que l’opérateur refasse la mise au point à chaque image. Cela supprime une étape du processus de capture et peut convenir aux tournées de routine où la taille des cibles et les distances de travail restent similaires.

En contrepartie, la plage de mise au point prévue de la caméra doit être adaptée à l’inspection. Avant de faire votre choix, testez la cible la plus proche, la plus éloignée et le plus petit composant que vous devez examiner. Examinez les images thermiques enregistrées, et pas seulement l’affichage en direct.

Une caméra thermique à mise au point manuelle permet à l’opérateur d’ajuster la mise au point en fonction de la cible. Ce contrôle est utile lorsque le plan de la cible change, lorsque les équipements se trouvent à des profondeurs différentes, ou lorsque l’inspecteur passe d’un ensemble de grande taille à de petits composants.

La mise au point manuelle ajoute également une étape supplémentaire pour l’opérateur. L’équipe a besoin de suffisamment de temps pour régler la mise au point et d’un moyen simple de vérifier que l’image est nette avant de l’enregistrer.

Caméra thermique sans fil Raythink IX2 AIR Pro
Le mode de mise au point est distinct de la distance focale et du champ de vision. Vérifiez ces trois paramètres pour le modèle précis de caméra et d’objectif. L’autofocus, la mise au point assistée et la mise au point motorisée sont des systèmes supplémentaires qui doivent être évalués séparément.

Pourquoi une image nette n’est pas la seule exigence
La mise au point détermine si les contours de la cible apparaissent nets, mais un affichage d’apparence nette ne prouve pas qu’une petite cible puisse être mesurée de manière fiable.

Prenons l’exemple d’un petit point chaud entouré d’un matériau plus froid. Si la zone chaude ne couvre qu’un trop petit nombre d’éléments du détecteur, son signal peut être moyenné avec celui de l’arrière-plan plus froid. Le pic affiché peut donc être inférieur à la partie la plus chaude de la cible réelle.

C’est pourquoi la taille de la cible, la distance de travail, l’objectif, le champ de vision, le champ de vision instantané (IFOV) et la résolution du détecteur doivent être pris en compte conjointement :

Le champ de vision (FOV) décrit la partie de la scène que la caméra perçoit.
Le champ de vision instantané (IFOV) décrit l’angle représenté par un élément détecteur. À une distance donnée, il permet d’estimer la surface couverte par cet élément sur la cible.
La résolution du détecteur correspond au nombre d’éléments de détection thermique disponibles pour former l’image.
La distance minimale de prise de vue est la distance la plus proche à laquelle la configuration spécifiée de la caméra et de l’objectif est conçue pour produire une image exploitable.
Pour faciliter votre choix, enregistrez des images de votre cible la plus petite aux distances prévues. Vérifiez que vous pouvez distinguer ses contours et définir la zone de mesure sans inclure une trop grande partie de l’arrière-plan environnant. Un guide de sélection plus complet des caméras thermiques industrielles explique les autres spécifications à prendre en compte en plus de la mise au point.

Utilisez quatre critères pour faire votre choix
Notez quatre éléments avant de comparer les produits. Ils constituent un cahier des charges utile pour votre équipe ou votre fournisseur.

1. La plus petite cible critique
Identifiez le plus petit composant ou la plus petite caractéristique que l’inspection doit distinguer. Ne basez pas votre décision sur le plus grand objet de la scène.

Testez cette cible avec l’objectif prévu et la distance de travail. Si les deux types de mise au point produisent une image exploitable, le flux de travail de capture peut déterminer le choix. Si l’opérateur doit ajuster délibérément la mise au point pour afficher clairement l’élément, la mise au point manuelle devient la meilleure option.

2. Distances la plus proche, typique et la plus éloignée
Enregistrez la plage d’inspection réelle plutôt que de tester à une seule distance de démonstration pratique. La cible la plus proche est particulièrement importante, car la distance minimale de mise au point varie selon la caméra et l’objectif.

Des distances prévisibles peuvent favoriser la mise au point fixe. Une large gamme de plans cibles peut favoriser la mise au point manuelle lorsque l’opérateur a le temps et la possibilité de refaire la mise au point.

3. Nombre de captures et fréquence des changements de distance
Comptez le nombre d’images nécessaires pour un parcours normal et la fréquence à laquelle la distance de la cible change. Testez ensuite la caméra en utilisant la séquence réelle.

La suppression de l’étape de mise au point manuelle peut s’avérer utile sur un parcours à haut débit présentant une géométrie stable. La mise au point manuelle peut valoir la peine d’être effectuée lors du dépannage sur des distances mixtes.

4. Exigences en matière de rapports
Déterminez si les images sont utilisées pour un dépistage rapide des anomalies, une comparaison dans le temps ou des rapports radiométriques formels. Les enregistrements plus exigeants nécessitent un processus de prise de vue cohérent et une règle claire pour accepter ou refaire une image.

Quel que soit le mode de mise au point choisi, examinez le fichier radiométrique enregistré dans le logiciel de rapport prévu à cet effet. Ne jugez pas le résultat uniquement à partir de l’écran de la caméra.

Comment ce choix évolue lors d’inspections réelles
Rondes électriques de routine
La mise au point fixe peut bien fonctionner lorsque les inspecteurs examinent des armoires similaires à partir de distances et de positions constantes. Testez la plus petite connexion sur les armoires les plus proches et les plus éloignées avant de standardiser le parcours. Si la distance d’accès ou la profondeur des composants varie fréquemment, la mise au point manuelle peut offrir un meilleur contrôle.

Pour les exigences d’achat plus générales concernant la résolution, l’IFOV, la plage de température, la création de rapports, la durabilité et la distance de travail, utilisez la liste de contrôle des caméras thermiques pour l’inspection électrique.

Dépannage mécanique à distances variées
La mise au point manuelle constitue souvent le meilleur point de départ lorsque l’opérateur passe d’une machine entière à des roulements, accouplements ou composants électriques de plus petite taille. Vérifiez si la mise au point peut être réglée et validée dans les conditions d’accès réelles, y compris avec tout équipement de protection individuelle.

Inspections de bâtiments et de systèmes CVC
Les deux systèmes peuvent convenir. La mise au point fixe peut convenir à un parcours standardisé sur des équipements similaires, tandis que la mise au point manuelle peut s’avérer utile lorsque l’inspecteur alterne entre de grandes surfaces et des détails plus petits. Définissez le plus petit détail pertinent et testez-le aux distances de travail réelles.

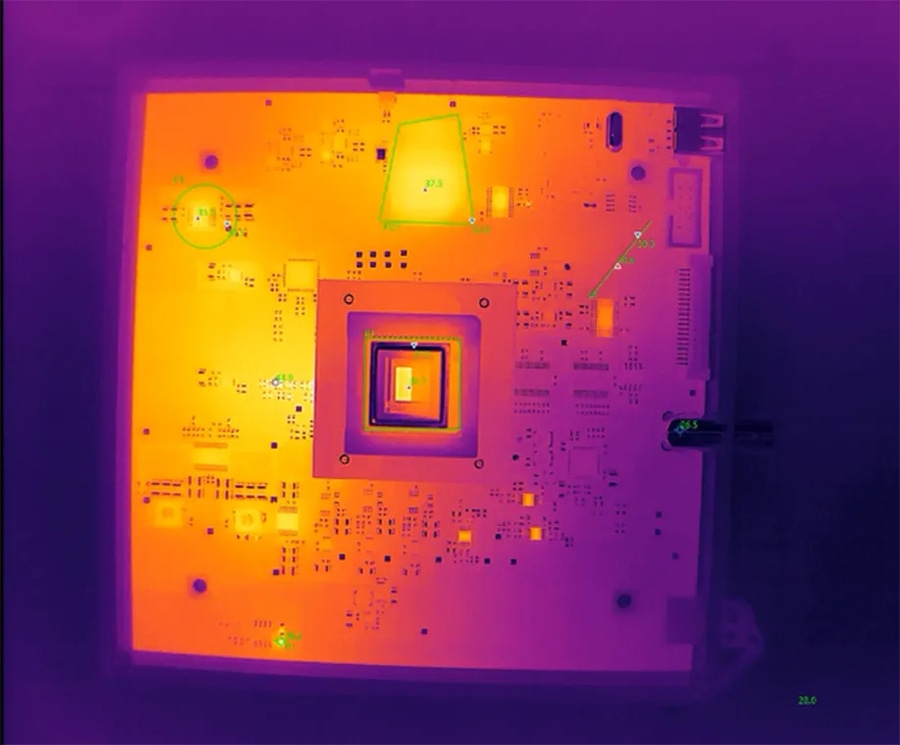

Inspection des circuits imprimés et des composants de précision

Les courtes distances de travail et la petite taille des composants rendent le choix de l’objectif et la distance minimale de prise de vue particulièrement importants. La mise au point manuelle peut être un choix judicieux, mais une configuration à mise au point fixe peut également convenir lorsque sa limite de mise au point rapprochée et la couverture de la cible sont adaptées.

Utilisez le guide de sélection des caméras thermiques pour circuits imprimés afin d’établir des exigences plus détaillées concernant la taille des composants, l’objectif, la distance et la couverture de l’image.

Éléments à vérifier avant l’achat
Considérez les termes « mise au point fixe » et « mise au point manuelle » comme le point de départ de la comparaison. Pour chaque caméra et chaque objectif présélectionnés :

Vérifiez le mode de mise au point et la manière dont l’opérateur utilise ses commandes.
Notez la distance minimale de prise de vue et toute plage de mise au point indiquée.
Testez la plus petite cible aux distances la plus proche, typique et la plus éloignée.
Vérifiez que les contours de la cible et la zone de mesure prévue restent nets sur les images radiométriques enregistrées.
Adaptez le champ de vision, l’IFOV et la résolution du détecteur à la cible et à la distance.
Vérifiez la plage de température et les conditions associées aux spécifications de précision.
Répétez la séquence de capture habituelle avec les personnes qui effectueront l’inspection.
Définissez les critères selon lesquels une image est acceptée ou doit être reprise.
Les caméras à mise au point fixe n’ont pas toutes la même distance minimale de prise de vue. Par exemple, Raythink|Raytron Industrial indique une distance minimale de prise de vue de 0,3 m pour le CX20 Pro et de 11 cm pour l’EX10. Si vous inspectez des cibles à courte distance, vérifiez cette spécification pour le modèle de caméra concerné plutôt que de vous fier uniquement à la mention « mise au point fixe ».

Si la page d’un produit n’indique pas la distance minimale de prise de vue, demandez au fabricant la valeur correspondant à l’objectif utilisé ou consultez la fiche technique, puis testez la configuration proposée avant l’achat.

Choisissez le système qui offre de bonnes performances lors de vos inspections réelles
La mise au point fixe fonctionne bien lorsque les distances d’inspection sont prévisibles et que des prises de vue répétées sont nécessaires, à condition que les cibles importantes restent clairement visibles sur toute la plage d’inspection. La mise au point manuelle est mieux adaptée aux applications où la distance de la cible varie et où l’opérateur doit contrôler directement la mise au point.

Le choix final doit résulter d’un bref essai utilisant la plus petite cible, les distances de travail réelles, un opérateur type et le processus de rapport prévu.

Communiquez ces informations à Raythink|Raytron Industrial : la plus petite cible, les distances la plus proche et la plus éloignée, le nombre de prises de vue, la fréquence des changements de distance et les exigences en matière de rapports. L’équipe pourra s’en servir pour affiner les configurations de mise au point et d’objectif, et identifier les spécifications à vérifier ensuite.
