L'imagerie thermique pour l'inspection des toitures : détection de l'humidité, de l'isolation et des fuites

{{{sourceTextContent.subTitle}}}

L'imagerie thermique utilisée pour l'inspection des toitures permet d'analyser une grande surface afin de détecter des variations de température associées à une isolation humide, à une isolation manquante ou à d'autres altérations de la structure de la toiture. Elle aide l'inspecteur à identifier les zones qui pourraient nécessiter un examen plus approfondi, a

{{{sourceTextContent.description}}}

L'imagerie thermique utilisée pour les inspections de toiture permet d'analyser une grande surface afin de détecter des variations de température associées à une isolation humide, à une isolation manquante ou à d'autres altérations de la structure du toit. Elle aide l'inspecteur à localiser avec précision les zones d'une grande toiture qui pourraient nécessiter un examen plus approfondi.

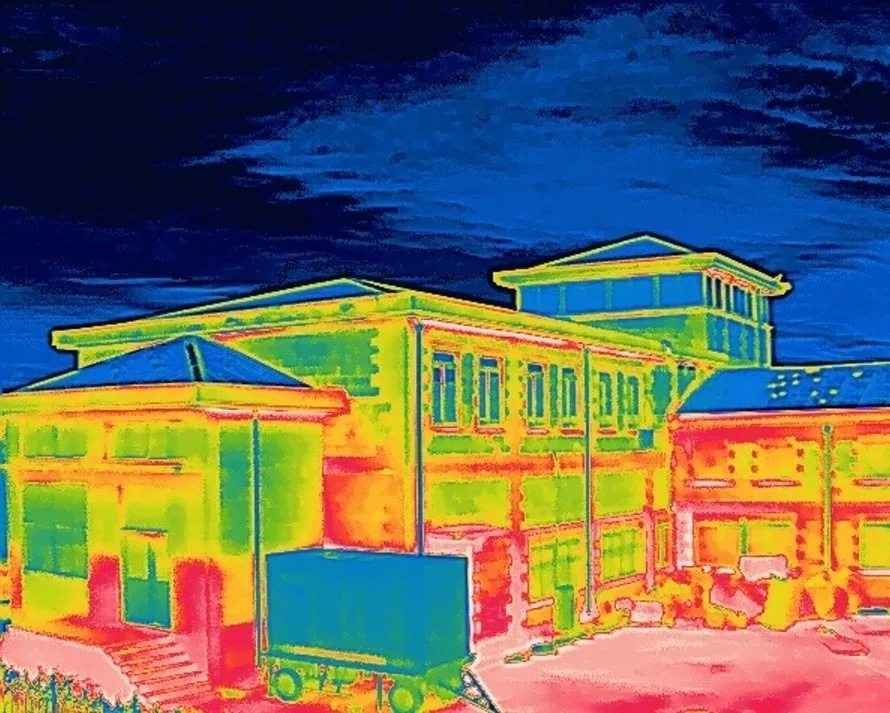

Inspection thermographique d’une habitation
La caméra ne voit pas l’eau à travers les matériaux de couverture, ne prouve pas que chaque zone chaude ou froide contient de l’humidité, ni n’identifie l’endroit où la pluie a pénétré dans le système. Une expertise défendable repose sur trois éléments : la toiture doit présenter un contraste thermique exploitable, la caméra doit détecter des anomalies reproductibles depuis le poste d’inspection, et le processus doit cartographier ces anomalies, conserver suffisamment d’informations pour un examen ultérieur et vérifier les emplacements représentatifs à l’aide d’une méthode directe appropriée.

Ce que peut vous révéler une image thermique du toit
Une caméra thermique convertit le rayonnement infrarouge émis par une surface en une image représentant les différences de température apparentes. Sur un toit, ces différences peuvent refléter des variations dans le stockage de la chaleur ou dans les flux thermiques. Il s’agit d’observations de la surface, et non d’images directes des matériaux situés en dessous.

Humidité et schémas d’isolation humide
Dans un système de toiture à faible pente concerné, l’isolation affectée par l’humidité peut se réchauffer et se refroidir différemment de l’isolation sèche adjacente. Pendant une partie du cycle de chauffage ou de refroidissement, la zone affectée peut rester plus chaude ou plus froide qu’une zone sèche comparable.

Inspection thermographique d’une habitation
Pour les systèmes de toiture concernés, les analyses d’isolation humide sont généralement réalisées de nuit, dans les conditions spécifiées par la norme ASTM C1153 ; le guide des meilleures pratiques d’exploitation et de maintenance (O&M) du Département américain de l’Énergie décrit la logique sous-jacente des profils thermiques.

Le résultat initial doit être qualifié d’anomalie thermique ou de zone suspecte. Les joints, les fixations, les réparations antérieures, le lest, la saleté, l’eau stagnante, les rejets des systèmes CVC, l’ombrage, les reflets et les changements de matériaux peuvent produire des motifs ressemblant à de l’humidité. Ce motif ne devient une preuve solide qu’après que l’inspecteur l’a comparé à des zones de référence similaires et a confirmé les anomalies représentatives à l’aide d’une méthode directe appropriée.

La thermographie permet également de détecter une isolation manquante ou déplacée — une question distincte de celle de l’isolation humide, régie par une norme différente (ASTM C1060) et une construction différente. Une trace linéaire au sein d’une cavité à ossature qui diffère systématiquement des cavités adjacentes, par exemple, peut indiquer une couverture isolante incomplète plutôt que de l’humidité. Les rapports doivent préciser à quelle question et à quel assemblage chaque motif se rapporte ; pour des applications plus générales concernant l’enveloppe du bâtiment, consultez la présentation de Raythink sur l’imagerie thermique pour l’inspection des bâtiments et des maisons.

Pourquoi une anomalie thermique n’est pas le point d’entrée d’une fuite
Un motif d’humidité peut orienter une enquête sur une fuite, mais il ne permet pas à lui seul de localiser le point d’entrée. L’eau peut s’écouler le long d’une plate-forme, d’un joint, d’une fixation, d’une interface d’isolation ou d’un chemin structurel avant d’apparaître sous forme de tache au plafond ou d’anomalie thermique.

Retracer la source peut nécessiter une inspection visuelle, des mesures d’humidité, des carottages de toiture lorsque cela est autorisé, des essais de membrane, l’examen des détails de construction et une analyse du drainage.

Cela permet d’apporter des réponses distinctes aux trois questions courantes :

Où se trouve une anomalie thermique récurrente ? La thermographie permet d’en cartographier l’emplacement et l’étendue.
L’ensemble de toiture contient-il de l’humidité ou présente-t-il un défaut d’isolation ? Confirmez les zones représentatives à l’aide d’une méthode directe adaptée à l’ensemble de toiture.
Par où l’eau est-elle entrée ? Retracez la source séparément par le biais d’une inspection visuelle, de mesures d’humidité, de l’examen des détails de la toiture et des conditions de drainage.
La toiture est-elle un bon candidat pour une inspection par infrarouge ?
La qualité de l’étude commence par le choix d’une méthode adaptée. Une caméra haut de gamme ne peut pas récupérer des informations que la toiture ne présente pas.

Toutes les toitures ne sont pas éligibles. Avant d’intervenir, examinez la structure, l’historique thermique, la surface, l’accès et les conditions de sécurité.

Question préalable à l’étude — Orientation appropriée — Raison de valider, de reporter ou de modifier la méthode
La construction de la toiture est-elle connue ? Les plans, l’historique des réparations, la membrane, l’isolation, le platelage, les revêtements et les enduits sont-ils disponibles ? Des couches inconnues ou des assemblages mixtes rendent les motifs plus difficiles à comparer
La toiture peut-elle présenter un contraste thermique utile ? L’historique thermique récent de la toiture devrait créer un contraste suffisant et interprétable pendant la fenêtre d’inspection prévue. Des vents violents, des pluies récentes, des conditions météorologiques instables ou un faible contraste peuvent masquer la cible
La surface est-elle visuellement comparable ? Les zones de référence présentent des matériaux et une exposition similaires
L’eau stagnante, le lest, la saleté, les réparations, l’ombre ou des finitions différentes peuvent créer de fausses limites
La cible peut-elle être observée en toute sécurité ? L’itinéraire ou le point d’observation offre une couverture adéquate et une taille de cible suffisante
Les obstacles, les parapets, les angles raides, les accès restreints ou les travaux nocturnes dangereux réduisent la fiabilité
Les anomalies peuvent-elles être localisées à nouveau ? Des plans de toiture, des repères de quadrillage, des images visibles ou des enregistrements de localisation sont disponibles
Les thermogrammes isolés, dépourvus de contexte de localisation, sont difficiles à vérifier
La confirmation est-elle autorisée ? Des contrôles représentatifs peuvent être effectués à l’aide d’une méthode adaptée à l’ensemble. Un balayage sans plan de vérification doit rester un résultat de dépistage
Ensemble et adaptation à la surface
Identifiez la membrane, l’isolation, la plate-forme, les revêtements, les réparations, les enduits, le ballast et les composants conducteurs. Les différents matériaux peuvent stocker et transférer la chaleur différemment. Une ligne marquée sur l’image peut correspondre à une limite entre deux matériaux plutôt qu’à de l’humidité.

Les zones de référence sèches connues ne sont utiles que lorsqu’elles sont réellement comparables. Comparer une zone réparée à une membrane d’origine, ou une zone ombragée à une zone exposée au soleil, peut conduire à une conclusion erronée même lorsque les deux images sont nettes.

Conditions météorologiques, historique thermique et moment de l’inspection
La toiture doit présenter une variation significative de température (chauffage ou refroidissement). Il est courant de procéder à un balayage après le coucher du soleil pour les études d’isolation humide sur toitures à faible pente, car les zones humides et sèches peuvent se refroidir à des rythmes différents ; toutefois, le moment idéal pour l’inspection dépend de la structure de la toiture et des conditions météorologiques récentes, et non pas simplement de l’heure.

La pluie et les eaux de ruissellement peuvent générer leur propre signal. Un vent fort peut atténuer les différences de température. Des changements rapides de la couverture nuageuse ou des conditions instables peuvent modifier l’historique de chauffage à l’échelle de la toiture. Notez les conditions pertinentes et reportez l’étude si celles-ci ne permettent pas une comparaison fiable.

Accès, visibilité et sécurité
L’accès influe à la fois sur la couverture et sur la qualité de l’image. Les parapets, les équipements installés sur le toit, les panneaux solaires, les dispositifs de drainage et les zones réglementées peuvent créer des angles morts. Une vue oblique fait également en sorte que chaque cible occupe moins de pixels que sur une image prise de face.

Le travail de nuit, les bords de toiture, les surfaces humides, les équipements électriques et les plates-formes surélevées nécessitent un plan de sécurité adapté au site. Une méthode thermographique ne remplace en aucun cas les règles d’accès à la toiture ni la nécessité de faire appel à du personnel qualifié.

Choisissez la méthode d’inspection avant la caméra
La méthode d’inspection détermine la distance de travail, la taille de la cible, le champ de vision, le contrôle de l’emplacement et le type de configuration de caméra requis. L’imagerie au sol et aérienne peut toutes deux être utilisée pour les inspections de toiture, mais le même choix de caméra et d’objectif ne conviendra pas à toutes les géométries d’inspection.

Inspections à pied
Une inspection à pied place l’opérateur à proximité immédiate de la toiture et permet une comparaison directe avec les joints, les percées, les évacuations d’eau, les réparations et autres détails visibles. Elle est particulièrement adaptée aux toitures accessibles où l’opérateur peut suivre un parcours systématique et marquer les zones suspectes.

La proximité facilite la mise en évidence des motifs de petite taille, mais elle limite également la partie de la toiture visible sur chaque image. Le déroulement des opérations nécessite un parcours ordonné, des repères d’orientation et une méthode permettant de relier chaque thermogramme au plan de la toiture. Se rapprocher ne remplace pas une mise au point précise ni une documentation rigoureuse.

Relevés en hauteur ou aériens
Une plate-forme surélevée ou une vue aérienne permet de couvrir une grande partie de la toiture et de mettre en évidence la continuité générale des motifs. Cela peut également réduire la nécessité d’accéder à des zones de toiture dangereuses ou encombrées. En contrepartie, la distance de travail est plus longue, les exigences en matière de résolution spatiale et d’optique sont plus élevées, et le besoin d’une géolocalisation fiable ou d’un alignement image-plan est plus important.

Choisissez la méthode en fonction de la superficie du toit, des contraintes d’accès, de la plus petite cible pertinente, de la couverture requise et du plan de vérification. Si un relevé aérien identifie une zone suspecte, le projet nécessite tout de même un moyen pratique de localiser à nouveau et de confirmer des zones représentatives sur le toit.

Un processus d’inspection de toiture axé sur la vérification
Un processus efficace produit des rapports vérifiables à chaque étape.

Planifier et établir des références
Définissez l’objet de l’inspection. Précisez si le relevé vise à détecter une isolation humide suspecte, à évaluer la pose d’une isolation, à étayer une enquête sur une fuite ou à documenter une réparation. Indiquez ce que la méthode choisie permet et ne permet pas d’établir.
Examiner la structure et l’historique. Rassemblez les plans, les registres de réparation, les rapports de fuites, les plans de toiture, les restrictions d’accès et les changements de matériaux connus. Marquez les zones qui ne doivent pas être comparées directement.
Définissez les conditions d’acceptation. Précisez les conditions météorologiques, l’état de la surface, l’historique thermique, les conditions d’accès et de sécurité requises pour procéder. Si ces conditions ne sont pas réunies, reportez l’intervention ou choisissez une autre méthode.
Planifiez la géométrie de l’image. Précisez la distance de travail, l’objectif, la taille prévue de la cible, l’itinéraire ou les points d’observation, le chevauchement et la méthode de référence géographique.
Réalisez et cartographiez l’inspection
Configurez et vérifiez la caméra. Réglez la mise au point en fonction de la distance réelle, choisissez une plage de température utile, confirmez les paramètres de stockage et consignez les hypothèses pertinentes concernant l’émissivité et la température réfléchie si une analyse quantitative est utilisée.
Effectuez le balayage de manière systématique. Suivez l’itinéraire ou le schéma de vol prévu. Capturez des images thermiques et des images de référence dans le visible, y compris des thermogrammes radiométriques lorsque l’étude nécessite des données de température pour l’analyse ou le rapport post-capture. Maintenez une orientation cohérente et notez tout obstacle ou changement de conditions.
Tester la répétabilité. Revoir les anomalies représentatives, les comparer à des zones de référence similaires et vérifier si leur forme suit un joint, une limite de matériau, une ombre, de l’eau de surface ou l’influence d’un équipement.
Cartographier les emplacements. Transférer les anomalies répétables sur un plan de toiture ou un autre support durable permettant de consigner leur emplacement. Une image dont l’emplacement ne peut être identifié ne peut servir de base à une confirmation ou à une réparation.
Vérifiez les anomalies représentatives
Utilisez une méthode directe appropriée. Vérifiez les zones suspectes et de référence représentatives à l’aide de mesures d’humidité, de carottages de toiture ou de toute autre méthode adaptée à la structure et autorisée par le projet.
Distinguez les conclusions. Indiquez ce que la caméra a révélé, ce que les vérifications directes ont confirmé et ce qui reste en suspens. Si la vérification n’a pas été possible, marquez la zone pour un suivi plutôt que de transformer une probabilité en certitude.
La vérification ne signifie pas que la thermographie a échoué. C’est ce qui relie un dépistage rapide et sans contact à une décision d’entretien justifiable.

Comment choisir une caméra thermique pour les toitures
Il n’existe pas de caméra thermique universellement idéale pour les toitures. Partez de l’inspection elle-même : la caméra et l’objectif doivent fournir suffisamment de pixels sur la plus petite cible, telle qu’une tache d’humidité ou un joint défectueux, à la distance à laquelle vous travaillerez réellement. Sur les grandes toitures commerciales, l’autonomie de la batterie, le poids, l’ergonomie et le flux de travail de création de rapports influent également sur la praticité d’une caméra pour une journée entière de travail sur le terrain.

Une caméra radiométrique est utile lorsque l’étude nécessite des données de température pour l’analyse, la comparaison ou la création de rapports après la capture.

Les conseils relatifs aux caméras présentés dans cette section s’appliquent aux caméras thermiques portables Raythink utilisées pour les inspections de toiture. Les systèmes de surveillance fixes, les caméras d’imagerie des gaz et les modules thermiques OEM répondent à des besoins différents et ne sont pas abordés ici.

Caméra PTZ antidéflagrante à double spectre TE464T1
Caméra PTZ antidéflagrante à double spectre TE464T1
Détecter la plus petite cible à la distance de travail
La résolution du détecteur ne suffit pas à elle seule à indiquer combien de pixels couvriront une petite anomalie depuis la position prévue. Partez de quatre données :

la plus petite zone d’intérêt
les distances de travail minimale et maximale
la couverture de toiture requise pour chaque vue
les options disponibles en matière d’objectif ou de champ de vision
Une vue plus large améliore la couverture mais attribue moins de pixels à une cible éloignée. Une vue plus étroite peut améliorer l’échantillonnage de la cible mais ralentit la couverture systématique. Pour un relevé aérien ou en hauteur, la résolution spatiale et l’optique ont généralement plus d’importance que pour un travail au sol à proximité immédiate.

La sensibilité thermique peut aider à distinguer des différences subtiles lorsque le contraste exploitable est faible, mais elle ne peut pas créer de contraste que la toiture et les conditions météorologiques n’ont pas produit. Une mise au point correcte est tout aussi importante, car le logiciel ne peut pas restaurer les détails spatiaux perdus à cause d’une image floue.

Conserver les enregistrements radiométriques et de localisation
Les fichiers radiométriques conservent les données de mesure en vue d’un examen, d’un ajustement, d’une comparaison et d’un rapport ultérieurs. Les images dans le visible aident l’examinateur à localiser les joints, les percées, les évacuations, les réparations et les équipements installés sur le toit. Les outils d’annotation et de rapport doivent maintenir ces enregistrements liés au plan du toit et aux résultats de vérification.

Correction des paramètres environnementaux
Pour un rapport d’état formel, vérifiez si le flux de travail permet de conserver :

les thermogrammes radiométriques et les paramètres associés
les images visibles associées
des noms de fichiers et une orientation cohérents
les références de localisation ou de grille
les annotations et les résultats de vérification
des formats d’exportation exploitables par l’équipe de projet
La plage de température est rarement le critère déterminant pour les travaux de toiture passive, car les surfaces sont généralement proches des conditions ambiantes. Une plage plus large n’améliore pas automatiquement la détection d’une faible différence de température.

Adapter la facilité d’utilisation sur le terrain au parcours
L’autonomie de la batterie, la visibilité de l’écran, les commandes de mise au point, l’ergonomie, les commandes utilisables avec des gants et une protection adéquate contre les conditions environnementales déterminent si l’opérateur peut effectuer le parcours de manière cohérente. La meilleure fiche technique ne sert à rien si la caméra interrompt la couverture ou rend difficile la tenue des registres de localisation.

Avant de choisir une caméra thermique pour la détection de l’humidité, définissez les matériaux et la structure de la toiture, les limites de ce que l’inspection peut établir, la distance et l’angle d’observation, ainsi que la méthode utilisée pour confirmer les résultats. Pour les travaux de toiture, précisez également le mode d’accès, le moment de l’inspection, la zone concernée et les exigences en matière de rapport.

Interpréter et établir un rapport sans surestimer l’humidité
Vérifier les explications alternatives
Avant de classer une anomalie, excluez les explications alternatives évoquées précédemment, telles que les joints, les réparations, l’eau stagnante, l’ombrage et les reflets. Vérifiez ensuite l’image elle-même : la mise au point, l’angle de vision, la plage de température, et si la mise à l’échelle automatique ne rend pas une différence minime plus spectaculaire qu’elle ne l’est réellement.

Évitez de vous fier à une seule image isolée. Une constatation solide est reproductible, cartographiée, comparée à une référence appropriée et vérifiée par une autre méthode.

Distinguer les constatations « observées », « vérifiées » et « non résolues »
Utilisez une formulation dans le rapport qui reflète le niveau de preuve :

Observé : « Une zone plus chaude, reproductible, a été enregistrée dans la zone B dans les conditions d’étude documentées. »
Vérifié : « Des contrôles directs effectués en des points représentatifs de la zone B ont révélé une humidité élevée par rapport à la zone de référence. »
Non résolus : « L’étude infrarouge n’a pas permis de déterminer le point d’entrée de l’humidité ; une analyse plus approfondie de la membrane et du système de drainage est nécessaire. »
Indiquez les conditions d’étude, l’équipement et l’objectif utilisés, l’itinéraire ou le point d’observation, les zones inaccessibles, l’emplacement des images, les explications alternatives, la méthode de vérification et les limites. Cela permet à un autre examinateur de comprendre comment la conclusion a été tirée.

Définir les exigences relatives à la caméra en fonction de l’étude
L’imagerie thermique peut rendre les inspections de toiture plus rapides et plus ciblées, en particulier lorsqu’une grande surface doit être examinée à la recherche d’une isolation humide suspecte ou d’irrégularités d’isolation. Sa valeur réside dans la méthode dans son ensemble : un équipement adapté, un contraste thermique, une résolution cible adéquate, une couverture rigoureuse, une interprétation qualifiée et une vérification représentative.

Commencez par rédiger un cahier des charges d’une page. Notez la construction du toit, sa superficie, le mode d’accès, la distance de travail, la plus petite cible, les conditions attendues, la durée de l’intervention sur le terrain, les contraintes de sécurité, la méthode de localisation et le format de rapport. Comparez ensuite ces exigences avec les caméras thermiques portables Raythink actuellement disponibles.

Comparez le cahier des charges aux configurations actuelles des caméras Raythink ou demandez des informations sur les produits actuels. Une comparaison fondée sur les exigences est plus justifiable que le choix d’une caméra sur la base d’une seule spécification phare ou d’une liste générique des « meilleures caméras ».
