Caractéristiques techniques des caméras thermiques : ce qu'il faut vérifier avant d'acheter

{{{sourceTextContent.subTitle}}}

La caméra thermique idéale n'est pas nécessairement le modèle présentant les caractéristiques techniques les plus élevées sur sa fiche technique. Il s'agit du modèle dont la résolution, l'objectif, la sensibilité, la plage de mesure et le processus de création de rapports correspondent le mieux à vos besoins en matière d'inspection.

{{{sourceTextContent.description}}}

La caméra thermique idéale n'est pas nécessairement le modèle présentant les caractéristiques techniques les plus élevées sur sa fiche technique. Il s'agit du modèle dont la résolution, l'objectif, la sensibilité, la plage de mesure et le processus de génération de rapports correspondent le mieux à vos besoins d'inspection.
Avant de comparer les caractéristiques techniques des caméras thermiques, déterminez la taille minimale de la cible, les distances de travail la plus proche et la plus éloignée, la plage de température attendue, et si vous avez besoin d’une image qualitative ou d’une mesure radiométrique de la température. Ces exigences déterminent quelles caractéristiques techniques sont les plus importantes.
Pour la plupart des acheteurs, les priorités sont les suivantes : résolution infrarouge native et champ de vision, mise au point, sensibilité thermique, plage de température et précision, puis fréquence d’images, durabilité, format de fichier et logiciel d’analyse. Chaque caractéristique répond à un objectif différent, et aucune d’entre elles ne donne à elle seule une vision complète.

Aperçu des caractéristiques techniques des caméras thermiques
Spécification Ce qu’elle indique Ce qu’elle ne prouve pas
Résolution IR native Nombre de pixels de détection indépendants Si l’objectif permet de distinguer votre cible
à la distance requise
Champ de vision (FOV) Largeur et hauteur de la scène capturée Si une petite cible occupe suffisamment de pixels
pour permettre la mesure
Mise au point Permet-elle d’obtenir une image thermique nette ? Précision de la température en soi
à la distance de travail
NETD Capacité à distinguer un faible contraste thermique Précision absolue de la température
(sensibilité thermique) dans les conditions de test spécifiées
Plage de mesure Plage de température étalonnée Précision constante dans toutes les conditions et sur toutes les surfaces
Précision Concordance attendue avec la référence en cas d’émissivité incorrecte
ou de taille insuffisante de la cible
Fréquence d’images : fréquence de rafraîchissement de l’image. Détail spatial ou précision radiométrique
Durabilité et fiabilité Résistance aux contraintes environnementales. Résolution du détecteur ou performances optiques
et stabilité opérationnelle à long terme
Logiciel et flux de travail Facilité de traitement des données, de création de rapports, capacités d’imagerie du matériel
et intégration dans les flux de travail d’inspection

Commencez par la cible, la distance et la décision
Le choix des spécifications commence par l’application. Un inspecteur du bâtiment recherchant des schémas d’isolation à grande échelle a des exigences en matière de sensibilité optique et thermique différentes de celles d’un technicien inspectant un petit raccordement électrique dans une zone de travail restreinte. Une caméra industrielle fixe présente également des exigences différentes en matière d’alimentation, d’interface et de données par rapport à un instrument d’inspection portable.

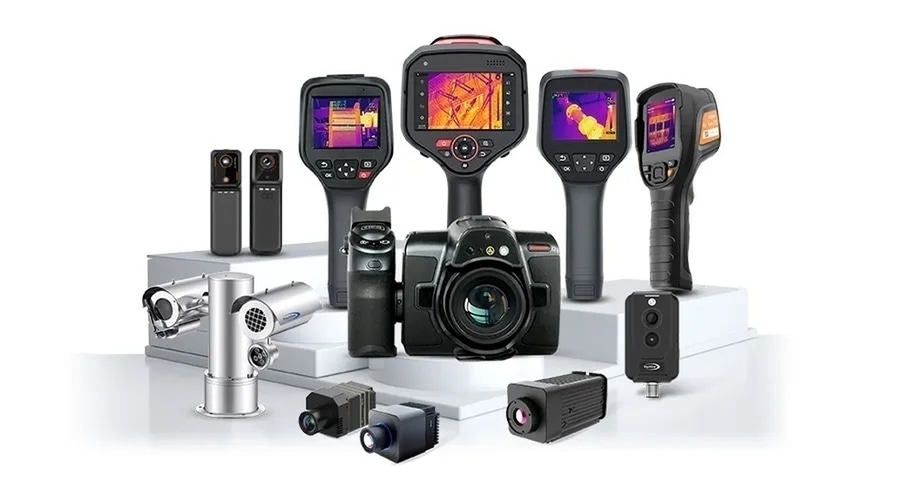

Caméra thermique portable
Caméra thermique fixe
Déterminez si la tâche consiste en une détection, une inspection ou une mesure. La détection consiste à déterminer si une anomalie thermique est présente. L’inspection consiste à localiser cette anomalie et à évaluer son rapport avec les composants environnants. La mesure radiométrique ajoute des exigences en matière d’étalonnage, de remplissage de la cible, de mise au point, d’émissivité, de rayonnement réfléchi, de distance et de conditions atmosphériques.
L’application prévue de l’imagerie thermique doit donc être documentée avant de choisir un objectif ou un détecteur. Indiquez au fournisseur les dimensions minimales de la cible, les distances minimale et maximale, la largeur de champ requise, les températures attendues, ainsi que ce que l’inspection doit permettre de confirmer. Ce cahier des charges est plus utile que de demander la caméra « à la plus haute résolution » sans contexte.
Évaluez conjointement la résolution, le champ de vision et la mise au point
Résolution infrarouge native
La résolution infrarouge native correspond au nombre d’éléments du détecteur qui échantillonnent indépendamment la scène. Un détecteur de 640 × 512 offre davantage de pixels thermiques natifs qu’un détecteur de 256 × 192, mais cette comparaison n’a de sens que si l’objectif, la distance et la scène sont également pris en compte.
Ne confondez pas la résolution native avec la taille de l’image affichée. L’interpolation et l’amélioration de l’image peuvent améliorer la présentation, l’apparence des contours ou la lisibilité, mais elles ne créent pas les mêmes échantillons indépendants de la scène que des éléments de détection supplémentaires. Lorsque vous évaluez des systèmes d’imagerie thermique, demandez aux fournisseurs d’indiquer la résolution native du détecteur séparément de la résolution de sortie améliorée.
Champ de vision et pixels sur la cible
Le champ de vision est déterminé par le format du détecteur et l’objectif. Un champ de vision large capture une plus grande partie de la scène, mais répartit les pixels du détecteur sur une surface plus étendue. Un champ de vision étroit couvre une zone plus restreinte tout en concentrant davantage de pixels sur une cible éloignée. Le choix approprié dépend à la fois de la couverture de la scène requise et de la taille de la plus petite cible.
Pour la mesure, une cible doit occuper plus d’un pixel du détecteur. Le flou optique, l’échantillonnage du détecteur, la mise au point et les algorithmes de mesure de la caméra influent tous sur la zone de mesure effective. Certains fabricants fournissent un critère de champ de vision de mesure (IFOV) ou de taille de spot pour la combinaison précise caméra-objectif. Ces valeurs documentées doivent être utilisées plutôt que de se fier uniquement à l’IFOV géométrique théorique pour déterminer si une mesure est valide.
Mise au point et distance de travail
La mise au point et la distance de travail sont des facteurs optiques étroitement liés en imagerie thermique. Les modèles à mise au point fixe sont pratiques lorsque toutes les cibles se trouvent dans la profondeur de champ prévue. Les systèmes de mise au point manuelle ou automatique prennent en charge des distances variables, mais l’image doit tout de même être correctement mise au point au niveau du plan de la cible. Une mise au point floue mélange le rayonnement provenant de zones adjacentes et réduit à la fois le niveau de détail et la précision de la mesure.
Avant l’achat, demandez un calcul du champ de vision pour les distances de travail minimale et maximale. Vérifiez que la scène entière tient dans le champ de vision tout en garantissant que la plus petite cible couvre toujours la zone de mesure requise. Lorsque l’inspection est critique, testez la caméra et l’objectif proposés sur une cible représentative avant leur déploiement.
Le NETD correspond à la sensibilité thermique, et non à la précision de mesure
La différence de température équivalente au bruit (NETD) décrit la plus petite différence de température que le système d’imagerie est capable de distinguer du bruit dans des conditions d’essai définies. Elle est généralement exprimée en millikelvins (mK). Une NETD plus faible indique une sensibilité thermique plus élevée, ce qui permet au système de détecter des différences de température plus faibles et de produire un contraste thermique plus net lorsqu’il est testé dans des conditions comparables.
Cependant, le NETD n’est pas une spécification de précision de mesure. La précision de mesure décrit dans quelle mesure une température rapportée est censée correspondre à une valeur de référence dans des conditions d’étalonnage définies. Une caméra peut afficher des motifs thermiques subtils tout en produisant une mesure sur le terrain de mauvaise qualité si la cible est trop petite, floue, très réfléchissante, affectée par l’atténuation atmosphérique ou mesurée avec un réglage d’émissivité incorrect.
Les valeurs de NETD doivent également être replacées dans leur contexte. La température de la cible, l’ouverture de l’objectif, la fréquence d’images, le traitement du signal et la convention de rapport peuvent influencer le résultat indiqué. Ne comparez les valeurs que lorsque les conditions de test sont disponibles et raisonnablement cohérentes.
Un NETD plus faible est particulièrement important lorsque l’inspection repose sur un faible contraste thermique, comme des motifs subtils de l’enveloppe d’un bâtiment ou de faibles différences de température sur une surface de processus. Lorsque le contraste entre la cible et l’arrière-plan est déjà important, les détails optiques, la plage de mesure, la mise au point, la durabilité ou les fonctions de rapport peuvent constituer des critères d’achat plus importants.
La bonne question n’est pas « Quelle caméra présente le NETD le plus faible ? », mais « Quel niveau de contraste thermique cette inspection doit-elle détecter, dans quelles conditions, et quelles autres spécifications déterminent si ce contraste est exploitable ? »
Adapter la plage de température et la radiométrie à la tâche
Plage de mesure et précision
La plage de mesure correspond à l’intervalle de température pour lequel une caméra radiométrique est étalonnée afin de fournir des valeurs. Certains instruments divisent cet intervalle en plages distinctes, chacune avec des réglages de fonctionnement ou des déclarations de précision différents. Choisissez une plage couvrant les températures minimales et maximales attendues avec une marge raisonnable ; ne sélectionnez pas une caméra uniquement parce qu’elle offre la plage de mesure la plus large ou la limite de température supérieure la plus élevée.
Vérifiez la précision indiquée pour chaque plage que vous prévoyez d’utiliser. Elle peut être exprimée sous forme de température absolue, de pourcentage de la valeur mesurée, ou de la valeur la plus élevée entre les deux. Cette spécification ne s’applique que dans des conditions d’essai définies, et non à tous les matériaux ou environnements d’exploitation.
Radiométrie et données de mesure enregistrées
Les mesures sur le terrain dépendent également du modèle radiométrique. Les paramètres de correction pertinents peuvent inclure l’émissivité, la température apparente réfléchie, la distance, la transmission atmosphérique et la transmission à travers une vitre externe. Il ne s’agit pas de « paramètres de précision », mais de données utilisées pour estimer la proportion du rayonnement atteignant le détecteur qui provient de la cible.
Toutes les caméras thermiques ne fournissent pas de données de température étalonnées. Les caméras dédiées à l’imagerie peuvent révéler un contraste thermique relatif sans indiquer de valeurs radiométriques. Si la tâche nécessite des mesures, vérifiez que les fichiers enregistrés conservent les données radiométriques requises et que le logiciel prend en charge les paramètres de correction et les outils d’analyse nécessaires.
Renseignez-vous sur la manière dont l’étalonnage est vérifié, sur l’objectif et la portée couverts par les spécifications de précision, et sur la conformité de la documentation à votre processus qualité. Évitez de reprendre un chiffre de précision générique dans un cahier des charges d’achat sans en préciser les conditions.
Vérifiez les spécifications qui influent sur l’utilisation sur le terrain
Fréquence d’images et adaptation à l’environnement
La fréquence d’images est importante lorsque la cible bouge, que la caméra se déplace ou que l’événement thermique évolue rapidement. Une fréquence plus élevée peut faciliter l’observation des scènes dynamiques. Elle n’augmente toutefois pas la résolution spatiale native et ne garantit pas la précision de la mesure de température. Pour les cibles d’inspection fixes, d’autres spécifications peuvent présenter une plus grande valeur pratique.
Pour les caméras thermiques portables, comparez l’autonomie de la batterie, la protection contre les infiltrations et les chutes, la plage de température de fonctionnement, la disposition des commandes, la visibilité de l’écran, les capacités de stockage et les fonctionnalités d’annotation.
Pour les caméras thermographiques fixes, examinez la puissance, les interfaces réseau, les sorties d’alarme, la synchronisation temporelle, la protection contre les conditions environnementales, le montage et l’accès à la maintenance. Reportez-vous aux caractéristiques techniques de la configuration exacte plutôt que de supposer que tous les produits d’une même catégorie sont équivalents.
Formats de fichiers, logiciels et tests du système
Le format des données et les logiciels méritent la même attention. Une capture d’écran, un fichier vidéo ordinaire et une image fixe entièrement radiométrique ne contiennent pas les mêmes informations de mesure. Vérifiez ce que la caméra enregistre et si le logiciel d’analyse thermique peut appliquer les paramètres de correction pris en charge, créer des zones de mesure, exporter des données et générer les rapports requis par votre processus.
Un test d’achat pertinent doit porter sur la configuration complète proposée : caméra, objectif, fenêtre externe le cas échéant, support de fixation, logiciel et cible représentative. Une comparaison des fiches techniques devrait permettre de réduire le champ des options ; une évaluation en conditions réelles devrait confirmer le choix.
Liste de contrôle pour l’achat d’une caméra thermique
Avant de valider une caméra, vérifiez :
1. Que la plus petite cible soit résolue à la distance de travail maximale.
2. Que l’objectif couvre la scène requise à chaque distance prévue.
3. Que la résolution native du détecteur soit indiquée séparément de l’amélioration de l’image.
4. Que les conditions de test NETD et le contraste thermique requis soient bien compris.
5. Que les températures attendues se situent dans une plage étalonnée appropriée.
6. Les conditions de précision et les paramètres de correction radiométrique sont adaptés à la tâche.
7. La mise au point, la fréquence d’images, la protection, le format de fichier et le logiciel prennent en charge le flux de travail.
FAQ
Une caméra thermique de 640 × 512 est-elle meilleure qu’une caméra de 256 × 192 ?
Elle offre un nombre de pixels natifs plus élevé, mais son adéquation dépend toujours de l’objectif, du champ de vision, de la taille de la cible, de la distance, de la mise au point, de la sensibilité et des exigences de mesure. Un nombre de pixels plus élevé ne peut pas compenser une optique inadaptée ou une portée insuffisante.
Un NETD plus faible rend-il une caméra plus adaptée ?
Un NETD plus faible est utile lorsque la tâche repose sur un faible contraste thermique. Elle peut n’apporter que peu d’avantages concrets lorsque le contraste est déjà élevé et qu’une autre contrainte — telle que la taille de la cible, la mise au point, la portée ou le flux de traitement des données — détermine le résultat.
Quelle plage de température dois-je choisir pour une caméra thermique ?
Choisissez une plage étalonnée couvrant les surfaces les plus froides et les plus chaudes auxquelles vous vous attendez, avec une marge suffisante pour tenir compte des variations normales. Une température maximale plus élevée ne rend pas une caméra plus performante pour toutes les tâches. Vérifiez la déclaration de précision et les conditions de fonctionnement pour la plage spécifique que vous utiliserez.
Quels réglages de la caméra peuvent influencer la mesure de la température ?
La mise au point, l’émissivité, la température apparente réfléchie, la distance de la cible, les paramètres atmosphériques et la transmission à travers une fenêtre infrarouge externe peuvent influencer une estimation radiométrique de la température. La taille de la cible et l’emplacement de la zone de mesure ont également leur importance. La palette d’affichage, le niveau et la plage modifient l’aspect de l’image, mais ne corrigent pas à eux seuls le modèle de mesure.
Conclusion
Les spécifications d’une caméra thermique doivent être évaluées en fonction des exigences de l’application. Définissez d’abord la cible, la distance, la plage de température et l’objectif de l’inspection. Comparez ensuite la résolution et l’optique, la sensibilité, les performances radiométriques et les fonctionnalités du flux de travail en considérant l’ensemble comme un système unique.
Si vous comparez des caméras thermiques destinées à la mesure de température dans le cadre d’une inspection industrielle ou d’un projet de surveillance fixe, Raythink peut vous aider à examiner les dimensions de la cible, la distance, les conditions de température et les résultats requis avant de recommander une configuration. Une évaluation technique constitue un point de départ plus solide que la simple comparaison de spécifications isolées.
