Qu'est-ce qu'une caméra thermique et comment fonctionne-t-elle ?

{{{sourceTextContent.subTitle}}}

Une caméra thermique est un appareil d'imagerie qui détecte le rayonnement infrarouge émis par une scène et le convertit en une image thermique visible, ou thermogramme. Contrairement à un appareil photo classique, elle n'a pas besoin de lumière visible réfléchie pour former l'image.

{{{sourceTextContent.description}}}

Une caméra thermique est un dispositif d'imagerie qui détecte le rayonnement infrarouge émis par une scène et le convertit en une image thermique visible, ou thermogramme. Contrairement à une caméra classique, elle n'a pas besoin de lumière visible réfléchie pour former l'image.

Des optiques infrarouges concentrent le rayonnement sur un réseau de détecteurs. Le détecteur convertit l’énergie reçue en signaux électriques, et l’électronique de la caméra traite ces signaux pour produire une image en niveaux de gris ou en couleur. Une caméra thermique radiométrique peut également estimer les températures de surface apparentes à l’aide de données d’étalonnage et de paramètres de mesure.

En résumé, une caméra thermique rend visibles les différences de rayonnement infrarouge.

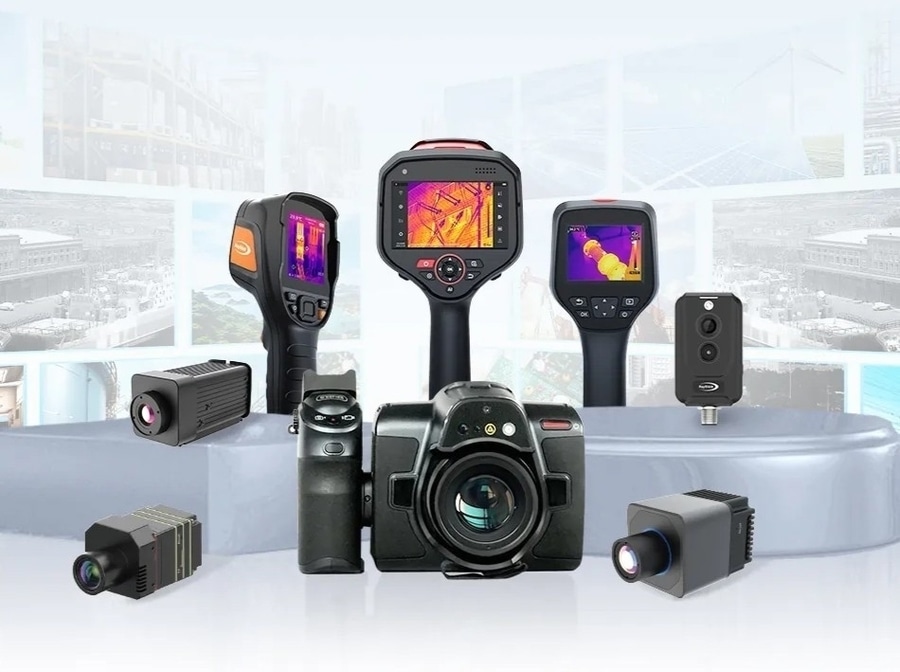

Caméras thermiques portables ou fixes : guide pour les environnements industriels
Termes de l’imagerie thermique que les débutants doivent connaître
Plusieurs termes décrivent des concepts apparentés mais non identiques :

Une caméra thermique ou un imageur thermique est l’appareil qui forme une image à partir du rayonnement infrarouge.
L’imagerie thermique est le processus de création et d’interprétation de cette image.
Un thermogramme est l’image thermique affichée ou enregistrée.
La thermographie désigne l’utilisation structurée de l’imagerie thermique à des fins d’observation ou de mesure, souvent selon des procédures et des règles d’interprétation bien définies.
Le terme « caméra infrarouge » peut désigner une caméra thermique, mais il peut également désigner une caméra à infrarouge proche qui repose néanmoins sur un éclairage infrarouge réfléchi.
Cette distinction est importante car une caméra nocturne à infrarouge proche et une caméra thermique peuvent toutes deux produire des images en niveaux de gris tout en détectant des parties différentes du spectre. Les caméras thermiques réagissent principalement au rayonnement émis et réfléchi par les surfaces dans leur bande de fonctionnement ; les systèmes à infrarouge proche ont généralement besoin d’une source d’éclairage externe ou ambiante.

Caméra thermique vs caméra classique
Caractéristique Caméra thermique Caméra classique à lumière visible
Entrée principale Rayonnement infrarouge dans sa bande de fonctionnement Lumière visible réfléchie
Lumière visible Non requise Requise provenant de l’environnement ou d’une source lumineuse
Image Motif thermique ou thermogramme Couleurs, textures et formes visibles
Optique typique Matériaux d’objectifs transmettant l’infrarouge Verre optique ou polymères transparents
Données de température Disponibles uniquement dans les systèmes radiométriques Normalement non disponibles
Les deux systèmes utilisent une optique, un détecteur, des composants électroniques et un traitement d’image, mais ils sont conçus pour des gammes de longueurs d’onde différentes. Le verre ordinaire, transparent à la lumière visible, bloque une grande partie du rayonnement infrarouge à ondes longues utilisé par les caméras thermiques courantes. Les systèmes thermiques nécessitent donc des lentilles et des fenêtres de protection sélectionnées en fonction de leur bande spectrale.

Une caméra thermique peut former une image dans l’obscurité totale, en s’appuyant sur les différences de température de la scène. Une caméra à lumière visible fournit la couleur de la surface et des détails visuels familiers que l’image thermique ne fournit pas.

La place de l’infrarouge thermique dans le spectre
La lumière visible ne représente qu’une petite partie du spectre électromagnétique. Le rayonnement infrarouge a des longueurs d’onde plus longues que la lumière visible et est généralement divisé en régions de longueurs d’onde proches, courtes, moyennes et longues. Les limites exactes varient selon le domaine d’application ; c’est pourquoi la bande spectrale spécifiée d’une caméra est plus utile qu’une simple appellation générique « infrarouge ».

L’imagerie dans le proche infrarouge s’apparente à la photographie classique : un capteur enregistre la lumière infrarouge réfléchie par la scène, souvent à l’aide d’un illuminateur. L'imagerie thermique utilise des bandes dans lesquelles les objets à température normale ou élevée émettent un rayonnement détectable. De nombreuses caméras thermiques non refroidies fonctionnent dans la région de l'infrarouge à ondes longues, tandis que d'autres systèmes de détection utilisent des bandes différentes pour répondre à des exigences particulières en matière d'imagerie ou de mesure.

Il n’est pas nécessaire que les objets soient chauds pour émettre un rayonnement infrarouge. Tout objet dont la température est supérieure au zéro absolu émet de l’énergie électromagnétique. Sa température, l’émissivité de sa surface, son environnement et ses propriétés spectrales influencent le rayonnement qui atteint la caméra.

Comment fonctionne une caméra thermique ?
Principe de fonctionnement d’une caméra thermique
1. Le rayonnement infrarouge atteint l’objectif
Les objets dont la température est supérieure au zéro absolu émettent un rayonnement électromagnétique. À des températures terrestres normales, une partie de cette énergie se situe dans les bandes infrarouges utilisées par les caméras thermiques. La quantité de rayonnement atteignant la caméra dépend également de l’émissivité de surface, des réflexions, de la transmission et de l’atmosphère entre la cible et l’objectif.

2. Le système optique forme une image sur le détecteur
L'objectif capte le rayonnement de la scène et le projette sur un réseau de détecteurs. La distance focale détermine le champ de vision : un objectif plus large couvre une plus grande partie de la scène, tandis qu'un objectif plus étroit concentre davantage de pixels du détecteur sur une cible éloignée. La mise au point et la transmission de l'objectif affectent la qualité du signal transmis au détecteur.

3. Le détecteur génère des réponses électriques
De nombreuses caméras thermiques non refroidies utilisent un réseau de microbolomètres en plan focal. Chaque élément du détecteur absorbe le rayonnement infrarouge, subit une légère variation de température et produit une réponse électrique mesurable. Le réseau crée une carte spatiale du rayonnement reçu de la scène.

D'autres détecteurs thermiques utilisent des mécanismes physiques différents et peuvent nécessiter un refroidissement. La technologie du détecteur influe sur la sensibilité, la vitesse, la réponse spectrale, la taille, la consommation et le coût, mais la chaîne d'imagerie de base reste la même : l'optique forme une image de la scène sur un réseau, et ce dernier convertit le rayonnement en signaux.

4. L'électronique transforme les signaux du détecteur en thermogramme
La caméra lit le réseau de détecteurs, corrige et traite les signaux, puis leur attribue des valeurs en niveaux de gris ou en couleurs. La palette affichée relève d’un choix de visualisation. Les palettes « blanc chaud », « noir chaud » ou multicolores peuvent faciliter l’interprétation de différents motifs, mais le fait de modifier la palette ne change pas la température de la cible.

La mise à l'échelle automatique de l'image peut ajuster le contraste affiché à mesure que la scène évolue. Une surface peut donc paraître plus claire ou plus sombre sur deux images sans qu'il y ait de variation de température correspondante. Pour les comparaisons dans le temps, fixez les paramètres d'étendue et de niveau de température ; sinon, l'affichage risque de varier indépendamment de la température réelle de la cible.

5. Les systèmes radiométriques estiment la température
Toutes les caméras thermiques ne fournissent pas des valeurs de température étalonnées. Une caméra dédiée uniquement à l’imagerie affiche un contraste infrarouge relatif. Une caméra radiométrique utilise des données d’étalonnage et un modèle de mesure pour estimer la température de surface apparente de pixels ou de zones qualifiés.

Ce modèle peut prendre en compte l’émissivité, la température apparente réfléchie, la distance, la transmission atmosphérique et la transmission à travers l’optique externe. Le résultat est plus fiable lorsque la cible occupe entièrement la zone de mesure, que la mise au point est nette, que les propriétés de la surface sont connues et que les effets environnementaux sont maîtrisés.

La caméra ne mesure donc pas la température par contact. Elle estime la température à partir du rayonnement qui atteint le détecteur. Le thermogramme et le calcul de la température sont des résultats liés, mais ce ne sont pas la même chose.

Détecteurs thermiques refroidis et non refroidis
Module infrarouge refroidi à ondes moyennes Photon M615L
Module infrarouge non refroidi Turing A640 (imagerie), module thermique non refroidi
Un détecteur non refroidi fonctionne à une température proche de celle de son environnement et ne nécessite pas de système de refroidissement cryogénique. Les matrices de microbolomètres en plan focal sont courantes dans cette catégorie. Elles réagissent lorsque le rayonnement infrarouge absorbé modifie la température et la résistance électrique de chaque élément détecteur.

Un détecteur refroidi est maintenu à une température de fonctionnement bien plus basse afin de réduire le bruit généré par le détecteur. Selon sa conception, il peut offrir une sensibilité plus élevée, une réponse plus rapide ou fonctionner dans une bande infrarouge différente. Le système de refroidissement entraîne également une augmentation de la taille, de la consommation électrique, de la complexité mécanique, du temps de démarrage et des besoins en maintenance.

Cette distinction ne permet pas d’établir un simple classement par qualité. Le choix du détecteur approprié dépend de la tâche d’imagerie et de la conception du système. Pour un débutant, l’essentiel est de comprendre que les deux approches remplissent la même fonction de haut niveau : elles convertissent une scène infrarouge formée par l’optique en signaux électriques pouvant être traités pour former une image.

Caméras thermiques « d’imagerie seule » et caméras thermiques radiométriques
Une caméra thermique « d’imagerie seule » est conçue pour afficher un contraste infrarouge relatif. Elle permet de mettre en évidence qu’une zone diffère d’une autre sans attribuer de valeurs de température étalonnées aux pixels. Cela suffit pour les tâches dans lesquelles la détection, l’observation ou le changement de motif priment sur la mesure de la température.

Une caméra radiométrique intègre des données d’étalonnage et un modèle de mesure. Elle estime la température apparente de surface à partir du rayonnement reçu et de paramètres de correction tels que l’émissivité, la température apparente réfléchie, la distance, les conditions atmosphériques et la transmission à travers une optique externe certifiée. Les paramètres disponibles et les fonctions de mesure dépendent du système.

Le fait qu’une caméra soit radiométrique ne signifie pas que chaque valeur affichée est aussi fiable les unes que les autres. La mise au point, la taille de la cible, les propriétés de la surface, les réflexions, les conditions environnementales, la plage d’étalonnage et la configuration de mesure continuent d’influencer le résultat. La distinction porte donc sur les capacités et la méthode, et non sur une affirmation automatique de la précision de la mesure.

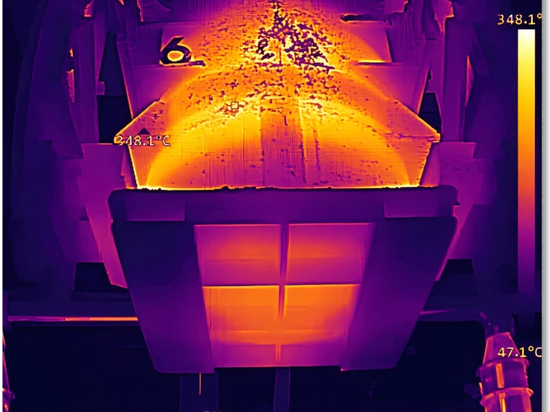

Que montre une image thermique ?
Un thermogramme représente les différences de rayonnement infrarouge atteignant le détecteur. Pour de nombreuses surfaces opaques, le signal comprend le rayonnement émis par la surface et celui provenant de l’environnement et réfléchi par celle-ci. L’atmosphère et l’optique peuvent également influencer le signal reçu.

C’est pourquoi une zone claire n’est pas automatiquement un objet chaud. Une surface polie à faible émissivité peut réfléchir une source plus chaude située en dehors de l’image. Une surface à haute émissivité offre généralement une relation plus directe entre le rayonnement émis et la température de surface.

Les caméras thermiques révèlent les motifs de surface plutôt que les structures internes. Un tuyau caché peut réchauffer la surface visible du mur et créer un motif indirect, mais la caméra ne voit pas à travers le mur. Le verre ordinaire apparaît généralement comme une surface réfléchissante ou un reflet infrarouge dans les systèmes courants à ondes longues, plutôt que comme une fenêtre transparente.

L’interprétation doit associer le thermogramme aux propriétés des matériaux, aux conditions de fonctionnement, aux composants comparables et à une méthode de vérification distincte lorsque la décision est importante.

De même, la palette de couleurs n’est pas utilisée pour la mesure de la température. Les palettes « blanc-chaud », « noir-chaud » et multicolores attribuent des teintes visibles au signal traité afin qu’une personne puisse interpréter les motifs. Le niveau et la plage automatiques peuvent remapper ces teintes à mesure que la scène change. Deux images peuvent donc utiliser des couleurs différentes pour une même température apparente, ou des couleurs similaires pour des températures différentes, à moins que l’échelle et les paramètres ne soient fixes d’une image à l’autre.

Le niveau de détail de l’image dépend de l’ensemble de la chaîne d’imagerie. L’objectif doit focaliser la cible sur un nombre suffisant d’éléments détecteurs, le détecteur doit conserver un signal adéquat, et le traitement doit afficher le contraste détecté sans créer d’attentes trompeuses. Un grand écran ou une image agrandie ne permet pas de récupérer les détails de la scène que l’optique et le détecteur n’ont pas capturés.

À quoi servent les caméras thermiques ?
Les caméras thermiques sont utilisées partout où les profils de température ou le contraste infrarouge fournissent des informations que les images visibles ne peuvent pas montrer directement.

Parmi les applications courantes, on peut citer :

L’inspection des connexions électriques et des équipements à la recherche d’un échauffement anormal

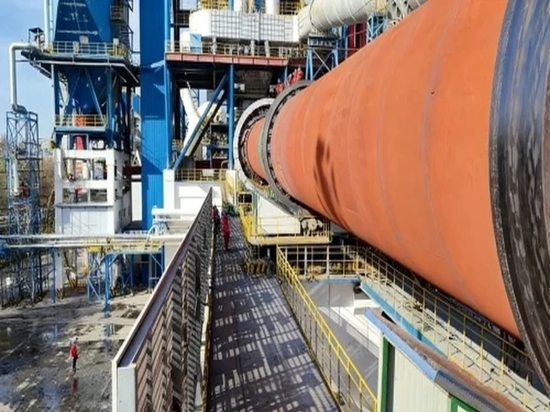

L’observation des profils de température mécaniques et des surfaces de processus
La détection des déperditions thermiques de l’enveloppe du bâtiment, des défauts d’isolation ou des anomalies liées à l’humidité
L’enregistrement du comportement thermique à des fins de recherche et de développement de produits
La surveillance de zones définies dans l’obscurité ou dans des conditions d’éclairage visible insuffisant
Ces utilisations ne nécessitent pas toutes la même caméra. Certaines requièrent des mesures de température étalonnées, tandis que d’autres ne nécessitent qu’une imagerie fiable. La taille de la cible, la distance, la plage de température, le niveau de détail requis et le flux de données déterminent la configuration appropriée.

Mesure de température sans contact pour des inspections rapides de disjoncteurs
Mesure de température sans contact pour des inspections rapides de disjoncteurs
La présentation par Raythink des applications de l’imagerie thermique fournit des exemples supplémentaires dans des environnements industriels et de surveillance. Quelle que soit l’application, l’image thermique doit être considérée comme un élément de preuve à interpréter, et non comme un diagnostic automatique de la cause première.

Limites fondamentales et idées reçues courantes
Les caméras thermiques montrent principalement le rayonnement associé aux surfaces visibles. Elles ne révèlent pas directement les structures internes. Un composant dissimulé peut créer un profil de température sur une surface exposée, mais la caméra détecte ce profil de surface plutôt que de voir à travers le matériau.

Le verre ordinaire est une autre source courante de confusion. Le verre, transparent à la lumière visible, bloque une grande partie du rayonnement infrarouge à ondes longues utilisé par de nombreuses caméras thermiques. La caméra peut afficher la température de la surface du verre ou le rayonnement infrarouge réfléchi au lieu de l’objet situé derrière.

Les matériaux réfléchissants à faible émissivité peuvent agir comme des miroirs infrarouges. Une zone brillante ou d’apparence froide peut être un reflet de l’environnement plutôt que la température de surface attendue par l’observateur. La mise au point et la taille de la cible ont également leur importance : si la cible n’occupe pas suffisamment d’éléments du détecteur, son profil et son estimation de température peuvent se confondre avec l’arrière-plan.

Enfin, un thermogramme ne constitue pas un diagnostic. Il présente un profil infrarouge qui doit être interprété en tenant compte du matériau, de la charge, des conditions de processus, du point de référence et de la méthode d’inspection. Les décisions importantes doivent s’appuyer sur des informations corroborantes.

Conclusion
Une caméra thermique utilise une optique infrarouge pour former une image sur un réseau de détecteurs. Le détecteur convertit le rayonnement en signaux électriques, et le système électronique traite ces signaux pour produire un thermogramme. Les systèmes radiométriques intègrent un modèle étalonné permettant d’estimer la température de surface.

L’image représente le rayonnement atteignant le détecteur ; par conséquent, la mise au point, les propriétés de la surface, les réflexions, l’atmosphère et la taille de la cible influencent l’interprétation. La compréhension de cette chaîne constitue la base d’une utilisation correcte des images thermiques.

Si vous évaluez les caméras thermiques industrielles de Raythink, vérifiez d’abord si la tâche nécessite une imagerie, une mesure radiométrique ou les deux, ce qui déterminera le détecteur, l’optique, l’étalonnage et le flux de travail logiciel appropriés.

FAQ
Toutes les caméras thermiques mesurent-elles la température ?
Non. Les caméras dédiées uniquement à l’imagerie affichent un contraste infrarouge relatif. Les caméras radiométriques utilisent des données d’étalonnage et des paramètres de mesure pour estimer la température apparente de la surface.

Une caméra thermique peut-elle fonctionner dans l’obscurité totale ?
Oui. Elle ne nécessite pas de lumière visible. La scène doit présenter un contraste infrarouge pour que la cible se détache de son arrière-plan.

Les couleurs des images thermiques reflètent-elles la couleur réelle d’un objet ?
Non. La caméra attribue des valeurs en niveaux de gris ou en pseudo-couleurs au signal infrarouge traité. La palette aide l’observateur à interpréter les motifs, mais ne représente pas la couleur visible de l’objet.

Une caméra thermique peut-elle voir à travers les murs ?
Non. Comme expliqué plus en détail dans l’article « Les caméras thermiques peuvent-elles voir à travers les murs ? », une caméra thermique détecte normalement le rayonnement émis par la surface du mur. Le transfert de chaleur provenant d’un objet dissimulé peut créer un motif de surface indirect, mais la caméra ne visualise pas l’objet à travers le mur.

L'imagerie thermique est-elle identique à la vision nocturne ?
Pas nécessairement. Les systèmes de vision nocturne dans le proche infrarouge enregistrent la lumière réfléchie dans le proche infrarouge. L'imagerie thermique détecte le rayonnement dans les bandes infrarouges thermiques et peut former une image sans éclairage visible ni dans le proche infrarouge.
