Matériau des couvertures isolantes pour échappements automobiles : fibre de verre, silice et options de protection thermique
{{{sourceTextContent.subTitle}}}

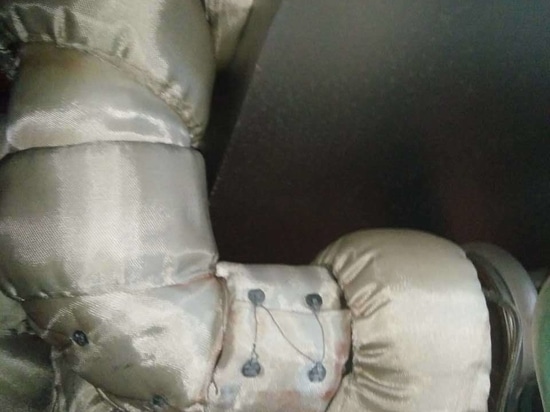

Matériau de la couverture d'échappement
{{{sourceTextContent.description}}}
Matériaux des couvertures isolantes pour échappements automobiles : fibre de verre, silice et options de protection thermique
Choisir le bon matériau pour la protection thermique des échappements automobiles
Le matériau utilisé dans une couverture isolante pour échappement automobile influe directement sur sa résistance à la température, ses performances d’isolation, sa souplesse, sa durabilité et sa durée de vie.
Les systèmes d’échappement automobiles fonctionnent dans un environnement thermique exigeant. Les collecteurs d’échappement, les turbocompresseurs, les tuyaux de descente, les collecteurs d’admission, les zones des pots catalytiques et d’autres composants peuvent générer une chaleur importante à proximité du câblage, des flexibles, des panneaux de carrosserie, des capteurs et d’autres composants sensibles à la température.
C’est pourquoi une couverture d’échappement automobile est généralement composée de plusieurs matériaux plutôt que d’une seule couche.
La combinaison appropriée dépend de la température d’échappement, de l’espace disponible, de la réduction de chaleur requise, des vibrations, de l’exposition à l’humidité, de l’abrasion mécanique et de la nécessité ou non de pouvoir retirer la couverture.
Qu’est-ce que le matériau d’une couverture d’échappement automobile ?
Le matériau d’une couverture d’échappement automobile désigne les tissus, les couches isolantes, les barrières réfléchissantes, les matériaux de renfort et les composants de fixation utilisés pour fabriquer une couverture thermique destinée à un système d’échappement automobile.
Une couverture type peut contenir :
Un tissu intérieur résistant aux hautes températures
Une isolation thermique
Une feuille réfléchissante ou un tissu aluminisé
Un tissu extérieur de protection
Un renfort en acier inoxydable
Des composants de fixation mécaniques
Chaque couche remplit une fonction spécifique.
La surface intérieure doit résister au contact avec un composant d’échappement chaud. L’isolation contrôle le transfert de chaleur, tandis que la couche extérieure protège l’ensemble et peut assurer une gestion supplémentaire de la chaleur rayonnante.
La conception finale peut donc être adaptée aux exigences réelles du véhicule ou du composant d’échappement.
Pourquoi le choix des matériaux est-il important ?
Deux couvertures d’échappement peuvent présenter des performances thermiques complètement différentes, même si elles semblent similaires en apparence.
Les variables importantes sont les suivantes :
Propriété du matériau Pourquoi est-ce important ?
Résistance à la température Détermine si le matériau peut résister à l’environnement de l’échappement
Conductivité thermique Influence le transfert de chaleur à travers l’isolation
Flexibilité Détermine dans quelle mesure la couverture épouse la géométrie de l’échappement
Résistance mécanique Influence la résistance aux vibrations et à la manipulation
Résistance à l’abrasion Importante lorsque les composants sont proches les uns des autres
Résistance à l’humidité Pertinente pour les applications en extérieur et sur les véhicules
Réflectivité Aide à contrôler la chaleur rayonnante
Poids Important lorsque l’on privilégie une construction légère
Facilité de démontage Détermine si la couverture peut être entretenue et réutilisée
Choisir un matériau en se basant uniquement sur la température maximale peut donc aboutir à une conception inadaptée.
Il convient de prendre en compte l’ensemble de l’environnement d’exploitation.
La fibre de verre pour les couvertures d’échappement automobiles
La fibre de verre est l’un des matériaux textiles haute température les plus couramment utilisés pour la protection thermique des échappements.
Elle offre une combinaison avantageuse de souplesse, de résistance thermique, de résistance mécanique et de rapport coût-efficacité.
Le tissu en fibre de verre peut être utilisé comme doublure intérieure, revêtement extérieur ou couche textile structurelle, selon la conception de la couverture.
Il convient à de nombreuses applications automobiles où les exigences thermiques entrent dans le champ d’application des constructions à base de fibre de verre.
Les applications typiques comprennent :
Les tuyaux d’échappement
Les collecteurs d’échappement
Les collecteurs d’échappement
Tubes de descente
Silencieux
Composants de turbocompresseurs
Coudes d’échappement
La fibre de verre peut également être associée à des matériaux isolants et réfléchissants pour créer une couverture d’échappement automobile multicouche.
Tissu en silice pour les applications d’échappement à haute température
Le tissu en silice est choisi lorsqu’une solution textile résistante à des températures plus élevées est requise.
Par rapport au tissu en fibre de verre classique, les matériaux à base de silice offrent une meilleure résistance dans des environnements thermiques exigeants.
Le tissu en silice est donc particulièrement adapté à des domaines tels que :
Les sorties de turbocompresseurs
Les collecteurs d’échappement à haute température
Les systèmes d’échappement haute performance
Les composants d’échappement automobiles à usage intensif
Les systèmes de véhicules industriels à haute température
Le tissu en silice peut être utilisé comme couche de protection interne ou comme élément d’une couverture multicouche.
Il convient de choisir la qualité et la structure adaptées en fonction de la température de fonctionnement réelle, plutôt que de se contenter de sélectionner le matériau présentant la résistance nominale la plus élevée indiquée.
Isolation en fibre céramique
La fibre céramique est principalement utilisée comme couche isolante lorsque une résistance thermique importante est requise.
Elle permet de réduire le transfert de chaleur à travers la couverture d’échappement tout en conservant un poids relativement faible par rapport à certains systèmes d’isolation rigides.
Une couche de fibre céramique peut être placée entre des tissus résistants aux hautes températures ou des couches réfléchissantes.
Cela crée une barrière thermique autour du composant d’échappement.
L’épaisseur peut être ajustée en fonction des performances thermiques requises et de l’espace disponible autour du système d’échappement.
Feuille d’aluminium et matériaux aluminisés
Les matériaux réfléchissants jouent un rôle différent de celui de l’isolation thermique traditionnelle.
La feuille d’aluminium et les tissus aluminisés peuvent réfléchir la chaleur rayonnante loin des surfaces voisines.
Cela peut s’avérer utile lorsqu’un composant d’échappement est placé à proximité d’un autre composant sensible à la chaleur rayonnante.
Une couche réfléchissante peut donc être associée à une isolation plutôt que d’être utilisée comme seule couche de protection thermique.
Par exemple, une couverture d’échappement automobile multicouche peut comporter :
Composant d’échappement chaud → tissu haute température → isolation → couche réfléchissante → tissu extérieur de protection
Cette structure permet de gérer à la fois le transfert de chaleur à travers la couverture et la chaleur rayonnante provenant du système d’échappement chaud.
Maille en acier inoxydable et renforts
Les systèmes d’échappement automobiles sont soumis à des vibrations et à des cycles thermiques.
Dans certaines applications, un renfort est donc nécessaire.
Un treillis en acier inoxydable peut être intégré à la structure afin d’apporter un soutien mécanique supplémentaire et une meilleure résistance aux manipulations.
Il peut également être utilisé comme partie intégrante d’une structure extérieure protectrice lorsque la couverture est exposée à l’abrasion ou à des contacts mécaniques.
Le renfort ne doit pas compromettre la souplesse nécessaire à la pose ou au retrait de la couverture.
Matériaux des couvertures d’échappement automobile selon l’application
Les différents composants d’échappement automobile peuvent nécessiter des combinaisons de matériaux différentes.
Application Considérations typiques relatives aux matériaux
Tuyau d’échappement Tissu en fibre de verre ou en silice avec isolation
Collecteur d’échappement Tissu haute température avec isolation haute performance
Turbocompresseur Structure multicouche à base de silice ou de céramique
Collecteur Tissu flexible résistant aux hautes températures et isolation
Tuyau de descente Fibre de verre, silice ou système multicouche réfléchissant
Silencieux Isolation thermique avec revêtement extérieur protecteur
Coude d’échappement Couverture multicouche sur mesure
Système d’échappement haute performance Structure légère résistante aux hautes températures
Il s'agit ici de recommandations techniques générales et non de spécifications universelles.
Le choix du matériau approprié doit toujours être déterminé en fonction de la température réelle et de l'environnement mécanique.
Couverture d'échappement automobile vs enveloppe d'échappement
Une enveloppe d'échappement est généralement un matériau continu enroulé autour d'un composant d'échappement.
Une couverture d'échappement automobile est normalement fabriquée sous forme de composant moulé.
Cette différence prend toute son importance lorsque le système d’échappement présente une géométrie irrégulière.
Une couverture sur mesure peut intégrer des ouvertures et des sections profilées pour :
Les capteurs
Les brides
Les supports
Les boulons
Les points de raccordement
Les coudes de tuyaux
Les composants adjacents
Elle peut également être conçue comme un ensemble amovible.
Pour les véhicules nécessitant un accès régulier pour l’entretien, cela peut s’avérer plus pratique que de devoir retirer et réinstaller à plusieurs reprises un matériau étroitement enroulé.
Couverture d’échappement automobile amovible
La possibilité de démontage est particulièrement utile pour les applications automobiles où les composants de l’échappement peuvent nécessiter une inspection ou un remplacement.
Une couverture amovible peut être fixée à l’aide de :
Fil d’acier inoxydable
Sangles
Boucles
Crochets
Lacets
Systèmes de fixation résistants aux hautes températures
Le système de fixation doit s’adapter à la dilatation thermique et aux vibrations sans que la couverture ne se desserre pendant le fonctionnement.
Une couverture amovible correctement conçue peut être retirée lors de l’entretien et réinstallée sans remplacer le matériau isolant.
Choix des matériaux pour les systèmes d’échappement des turbocompresseurs
Les systèmes turbocompressés nécessitent un choix minutieux des matériaux, car les composants d’échappement liés au turbocompresseur peuvent fonctionner à des températures particulièrement élevées.
Une couverture destinée à un turbocompresseur ou à un tuyau d’échappement adjacent doit tenir compte à la fois de la température et de la géométrie.
La couche isolante doit offrir une résistance thermique suffisante, tandis que le revêtement en tissu doit résister à un environnement chaud.
Une couche extérieure réfléchissante peut également s’avérer utile lorsque des composants voisins sont exposés à la chaleur rayonnante.
La conception doit prévoir un dégagement approprié autour des composants mobiles ou accessibles pour l’entretien.
Protection thermique des échappements automobiles
Le but d’une couverture d’échappement automobile n’est pas simplement de refroidir le système d’échappement.
L’objectif principal est de gérer la chaleur à l’intérieur du véhicule.
La réduction du transfert de chaleur provenant d’un composant d’échappement peut contribuer à protéger les éléments situés à proximité :
Câblage électrique
Flexibles en caoutchouc
Composants en plastique
Capteurs
Composants du système d’alimentation en carburant
Capots de moteur
Panneaux de carrosserie
Composants du système d’admission
Dans les compartiments moteur compacts, le contrôle de la chaleur d’échappement localisée peut constituer un élément important de la stratégie globale de gestion thermique.
Comment choisir le matériau d’une couverture d’échappement automobile
Un processus pratique de sélection des matériaux doit commencer par l’analyse des conditions de fonctionnement.
1. Déterminer la température d’échappement
Identifiez la température de fonctionnement normale et la température maximale prévue du composant.
Le matériau doit offrir une marge de sécurité appropriée plutôt que de fonctionner en permanence à sa limite de température absolue.
2. Identifier le composant
Un tuyau d’échappement droit ne présente pas les mêmes exigences qu’un turbocompresseur, un collecteur, un collecteur d’échappement ou un silencieux.
La géométrie et la concentration de chaleur doivent influencer la composition du matériau.
3. Mesurer l’espace disponible
L’épaisseur de l’isolation augmente le diamètre extérieur du composant protégé.
Si la couverture isolante est installée dans un compartiment moteur exigu, l’espace disponible doit être mesuré avant de déterminer l’épaisseur de l’isolation.
4. Prendre en compte les vibrations
Les systèmes d’échappement automobiles bougent et vibrent pendant leur fonctionnement.
Il est donc important d’utiliser des matériaux souples et des systèmes de fixation adaptés.
5. Prendre en compte les exigences d’entretien
Si le composant nécessite une inspection régulière, optez pour une couverture amovible.
6. Évaluer l’environnement environnant
L’humidité, l’huile, la saleté, l’abrasion, les débris routiers et les contacts mécaniques peuvent influencer le choix du matériau extérieur.
Matériau sur mesure pour les manchons d’échappement automobiles
Il n’existe pas de combinaison de matériaux unique qui soit idéale pour tous les systèmes d’échappement automobiles.
Un manchon sur mesure peut être développé en combinant différentes couches en fonction des exigences thermiques et mécaniques spécifiques.
Par exemple, une application peut privilégier la légèreté et la souplesse, tandis qu’une autre peut exiger des performances d’isolation maximales.
Une conception sur mesure peut également tenir compte de la géométrie complexe de l’échappement.
Cela s’avère particulièrement utile pour :
Les systèmes d’échappement sur mesure
Les véhicules spécialisés
Les véhicules lourds
Les véhicules de haute performance
Les programmes de développement de moteurs
Les prototypes de véhicules
Les applications OEM
Le modèle de la couverture peut être élaboré à partir des dimensions des composants, de plans, d’échantillons ou de photographies.
Erreurs courantes lors du choix du matériau d’une couverture d’échappement
Choisir le matériau uniquement en fonction de sa résistance thermique
Un matériau peut supporter une température élevée tout en restant inadapté à une condition mécanique ou environnementale particulière.
Négliger la chaleur rayonnante
L’isolation et la protection contre la chaleur rayonnante remplissent des fonctions différentes.
Si un composant sensible est placé très près de l’échappement, une couche réfléchissante peut s’avérer utile.
Utiliser une épaisseur d’isolation excessive
Une isolation plus épaisse n’est pas toujours pratique.
La couverture finie doit s’adapter à l’espace d’installation disponible.
Négliger la fixation
Même d’excellents matériaux isolants peuvent s’avérer inefficaces si la couverture se détache en raison des vibrations du moteur.
Traiter tous les composants de l’échappement de la même manière
Un turbocompresseur, un collecteur, un tuyau et un silencieux peuvent nécessiter des conceptions différentes.
Le choix du matériau doit donc être adapté à chaque application.
