Bouclier thermique isolant pour tuyau d'échappement, offrant une protection contre les hautes températures

{{{sourceTextContent.subTitle}}}

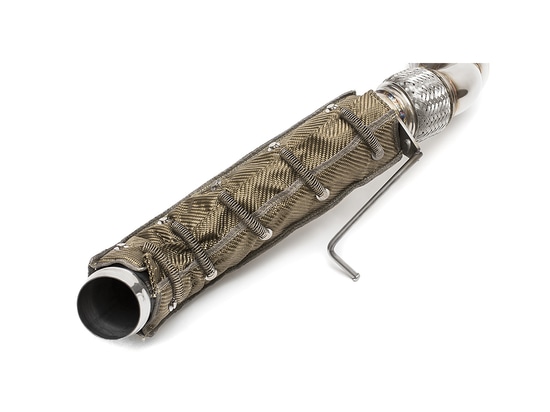

Bouclier thermique pour isolation du tuyau d'échappement

{{{sourceTextContent.description}}}

Bouclier thermique isolant pour tuyau d'échappement : protection contre les hautes températures
Alliant isolation thermique et protection contre la chaleur rayonnante

Un bouclier thermique isolant pour tuyau d'échappement est conçu pour contrôler la chaleur générée par les tuyaux d'échappement à haute température tout en limitant le transfert de chaleur vers les composants, câbles, flexibles, structures et équipements situés à proximité.

Contrairement à un écran thermique métallique classique qui bloque principalement la chaleur rayonnante, un écran thermique isolant peut intégrer une couche d’isolation thermique directement autour du tuyau d’échappement. Cela permet d’obtenir une solution de gestion thermique plus complète pour les systèmes où il est nécessaire de contrôler à la fois la température du tuyau et l’exposition à la chaleur environnante.

Pour les moteurs industriels, les générateurs, les véhicules, les moteurs marins, les systèmes turbocompressés et autres équipements à haute température, un écran thermique isolant adapté peut être conçu en fonction de la géométrie réelle du tuyau, de la température de fonctionnement, de l’espace d’installation et des exigences de maintenance.

Qu’est-ce qu’un écran thermique isolant pour tuyau d’échappement ?

Un écran thermique isolant pour tuyau d’échappement est un ensemble de protection thermique installé autour ou à proximité d’un tuyau d’échappement.

Sa structure peut comporter plusieurs couches fonctionnelles :

Couche Fonction typique
Enveloppe extérieure Protection mécanique et résistance à l’environnement extérieur
Couche réfléchissante Réduit le transfert de chaleur par rayonnement
Couche isolante Limite le transfert de chaleur par conduction et par convection
Tissu intérieur Protège l’isolant de l’exposition directe au tuyau d’échappement
Système de fixation Permet une installation sûre et, si nécessaire, le démontage

La structure exacte dépend de l’application.

Certains systèmes nécessitent une couverture souple amovible. D’autres peuvent utiliser un manchon, une enveloppe, un bouclier rigide ou une combinaison de matériaux isolants et réfléchissants.

L’objectif n’est pas simplement de recouvrir le tuyau d’échappement. Le bouclier thermique isolant doit contrôler la chaleur sans gêner le mouvement du tuyau, son inspection, son entretien ou d’autres composants.

Pourquoi associer isolation et protection thermique ?

Les systèmes d’échappement peuvent générer plusieurs voies de transfert de chaleur différentes.

Le tuyau lui-même atteint une température élevée et transfère la chaleur par contact direct avec les structures environnantes. Parallèlement, la surface chaude rayonne de l’énergie thermique vers les composants voisins.

Un écran thermique classique traite principalement la chaleur rayonnante.

Une couche isolante régule la température de la surface du tuyau d’échappement et réduit le transfert de chaleur à travers le système d’isolation.

La combinaison de ces deux fonctions permet donc d’offrir une protection thermique plus complète.

Cela s’avère particulièrement utile lorsqu’un tuyau d’échappement passe à proximité de :

Câblages électriques
Flexibles hydrauliques
Conduites de carburant
Composants en plastique
Capteurs
Des capots de moteur
Des structures composites
Des zones accessibles à l’opérateur
Des composants d’échappement adjacents
Des équipements de la salle des machines

L’exigence technique consiste souvent à créer une barrière thermique contrôlée autour du système d’échappement plutôt que de simplement installer un panneau métallique réfléchissant.

Comment fonctionne un bouclier thermique isolant pour tuyau d’échappement ?

Le système repose sur une combinaison d’isolation et de réflexion thermique.

La couche isolante augmente la résistance thermique entre le tuyau d’échappement chaud et la surface externe. Cela réduit la quantité de chaleur atteignant l’extérieur du système de protection.

Une couche externe réfléchissante permet ensuite de rediriger une partie de l’énergie rayonnante loin des composants voisins.

Il en résulte une barrière thermique entre la source d’échappement et l’environnement environnant.

L’efficacité du système dépend de plusieurs facteurs, notamment :

La température des gaz d’échappement
La température de surface du tuyau
L’épaisseur de l’isolation
Le matériau isolant
Le matériau de revêtement extérieur
L’espace libre d’installation
La température ambiante
Le flux d’air autour de l’échappement
La durée d’exposition
La température de surface externe requise

C’est pourquoi le choix d’un bouclier thermique isolant doit se fonder sur l’environnement thermique global plutôt que sur la seule résistance thermique.

Matériaux des boucliers thermiques isolants pour tuyaux d’échappement

Différents matériaux peuvent être combinés en fonction de la température requise et des conditions d’application.

Les matériaux d’isolation courants comprennent la fibre de verre, la fibre de silice, la fibre céramique et d’autres matériaux d’isolation thermique haute température.

La structure extérieure peut être constituée de tissu en fibre de verre, de tissu enduit de silicone, de tissu en silice, de matériau aluminisé, de treillis en acier inoxydable ou d’autres revêtements de protection.

Matériau Avantage typique
Fibre de verre Flexible et économique pour de nombreuses applications à haute température
Fibre de silice Adaptée à la protection thermique contre les très hautes températures
Fibre céramique Haute résistance thermique pour les applications exigeantes
Feuille d’aluminium Reflète la chaleur rayonnante et offre une barrière légère
Tissu aluminisé Allie flexibilité et protection thermique par réflexion
Maille en acier inoxydable Assure un renfort mécanique et une grande durabilité
Tissu enduit de silicone Apporte flexibilité et résistance aux conditions environnementales

La construction finale peut utiliser un seul matériau ou plusieurs couches.

Par exemple, une couverture isolante amovible pour pot d’échappement peut combiner un tissu intérieur résistant aux hautes températures, une isolation thermique, une feuille réfléchissante et une enveloppe extérieure durable.

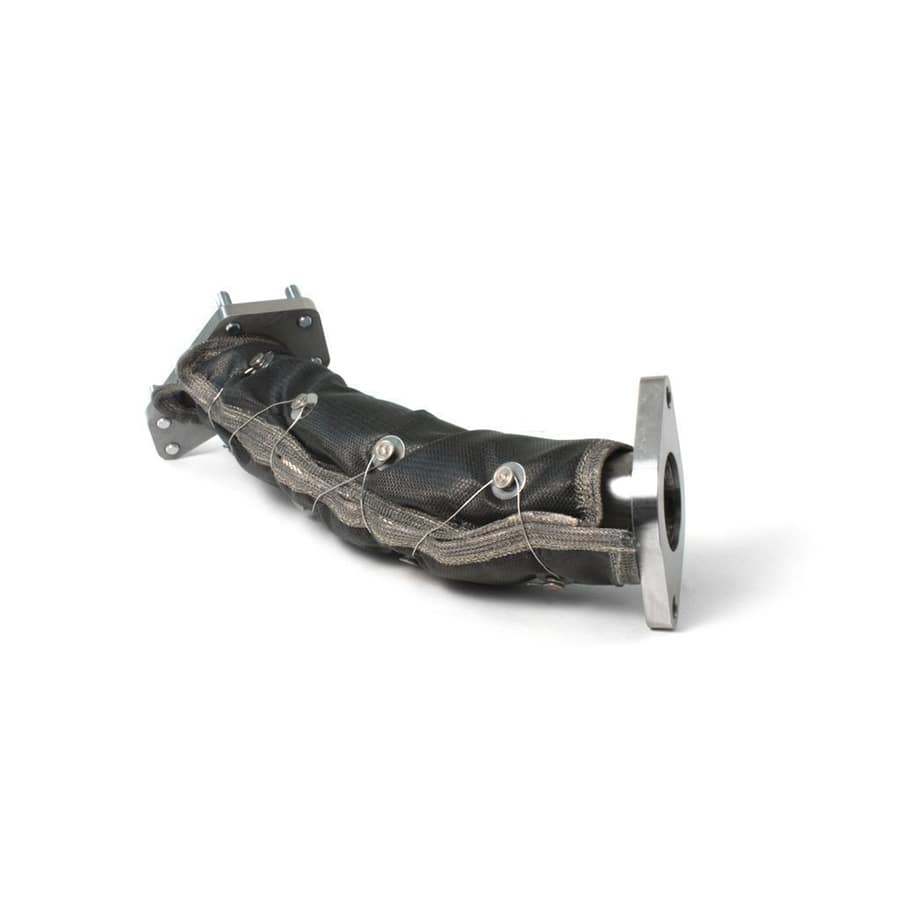

Boucliers thermiques isolants amovibles pour tuyaux d’échappement

La possibilité de démontage est importante lorsque les composants de l’échappement nécessitent une inspection ou un entretien régulier.

Un revêtement permanent peut devoir être découpé avant toute opération de maintenance. Un bouclier thermique isolant amovible peut, à la place, être ouvert, retiré, puis réinstallé.

Cette approche est particulièrement utile pour :

Collecteurs d’échappement de moteurs
Turbocompresseurs
Coudes d’échappement
Brides
Silencieux
Tuyaux d’échappement de moteurs diesel
Systèmes d’échappement de générateurs
Composants d’échappement marins

La fixation peut être réalisée à l’aide de sangles, de boucles, de crochets, de laçage, de fil en acier inoxydable ou d’autres systèmes spécifiques à l’application.

La conception de la fixation doit tenir compte des vibrations et de la dilatation thermique tout en maintenant une compression suffisante de la couche isolante.

Applications des boucliers thermiques isolants pour tuyaux d’échappement
Moteurs industriels

Les moteurs industriels fonctionnent souvent en continu sous des charges thermiques élevées. Les tuyaux d’échappement peuvent être acheminés à travers des compartiments d’équipement compacts où l’accumulation de chaleur devient un enjeu majeur de conception.

Un écran thermique isolant peut aider à contrôler la température externe des tuyaux et à réduire l’exposition à la chaleur des équipements adjacents.

Groupes électrogènes

Les systèmes d’échappement des groupes électrogènes comportent généralement des tuyaux, des coudes, des silencieux et des sections flexibles à haute température.

Des écrans thermiques isolants peuvent être conçus autour de ces composants afin de réduire le rayonnement thermique à l’intérieur du capot du groupe électrogène et d’améliorer la gestion thermique globale.

Systèmes d’échappement automobiles

Les applications automobiles peuvent nécessiter une protection des tuyaux d’échappement situés à proximité de câbles, de flexibles, de panneaux de carrosserie, de capteurs ou d’autres composants sensibles à la température.

Le système de protection peut être conçu en fonction de l’espace disponible et de la géométrie spécifique des tuyaux.

Moteurs marins

Les salles des machines des navires disposent souvent d’un espace limité et abritent de nombreux systèmes sensibles à la chaleur installés à proximité des composants d’échappement.

Un écran thermique isolant flexible pour échappement peut offrir une protection thermique localisée tout en permettant l’accès pour l’inspection et la maintenance.

Systèmes d’échappement turbocompressés

Les turbocompresseurs et les tuyauteries d’échappement associées peuvent générer des températures particulièrement élevées.

Une protection peut s’avérer nécessaire autour des sorties de turbo, des coudes d’échappement, des tuyaux de descente et des composants voisins. Un système d’isolation multicouche peut être conçu pour ces zones en fonction des conditions de fonctionnement.

Bouclier thermique pour tuyau d’échappement vs bouclier thermique isolant

Ces termes sont parfois utilisés de manière interchangeable, mais leur conception peut être différente.

Un écran thermique classique pour tuyau d’échappement peut se composer principalement d’une barrière métallique ou réfléchissante placée entre le tuyau chaud et un composant sensible.

Un écran thermique isolant pour tuyau d’échappement intègre généralement une isolation thermique dans l’ensemble de protection.

Caractéristique Écran thermique classique Écran thermique isolant
Protection contre la chaleur rayonnante Oui Oui
Isolation thermique Limitée Oui
Réduction de la température de surface Limitée Potentiel plus élevé
Conception flexible Dépend de l'application Courante
Conception amovible Possible Courante
Géométrie complexe Modérée Hautement personnalisable
Accès pour la maintenance Dépend de la conception Peut être conçu pour être démonté

Aucune de ces solutions n'est universellement meilleure que l'autre.

Le choix de la conception appropriée dépend de la priorité accordée à la chaleur rayonnante, à la température de surface, à l’espace d’installation disponible ou à une combinaison de ces facteurs.

Comment choisir le bon écran thermique isolant pour système d’échappement

Plusieurs paramètres techniques doivent être définis avant de choisir le produit.

1. Déterminer la température

Identifiez la température de fonctionnement du tuyau d’échappement et la température maximale prévue.

Ne choisissez pas l’isolation en vous basant uniquement sur la température des gaz d’échappement. La température réelle à la surface du tuyau et la température extérieure requise sont également importantes.

2. Mesurer la géométrie du tuyau

Notez le diamètre, la longueur, les courbes, les coudes, les brides, les jonctions et les points de raccordement du tuyau.

Pour les systèmes d’échappement irréguliers, des couvertures isolantes fabriquées sur mesure peuvent offrir un ajustement plus précis que les produits standard.

3. Vérifier l’espace disponible pour l’installation

L’espace disponible autour du tuyau détermine l’épaisseur maximale de l’isolation et la structure extérieure.

Une couche d’isolation plus épaisse n’est pas toujours pratique lorsque le système d’échappement est installé dans un compartiment exigu.

4. Prendre en compte l’entretien

Si le tuyau, la bride, le capteur ou le raccord nécessite une inspection régulière, optez pour une conception amovible.

Des sections de couverture isolante séparées peuvent également simplifier l’entretien autour des ensembles d’échappement complexes.

5. Prendre en compte les vibrations et les mouvements

Les systèmes d’échappement des moteurs peuvent être soumis à des vibrations, à la dilatation thermique et à des mouvements mécaniques.

Le bouclier thermique isolant doit s’adapter à ces conditions sans se desserrer ni gêner les équipements environnants.

Conception sur mesure d’un bouclier thermique isolant pour tuyau d’échappement

Les systèmes d’échappement présentent rarement une géométrie parfaitement uniforme.

Un bouclier thermique isolant sur mesure peut être fabriqué pour épouser les sections individuelles du tuyau et s’adapter aux coudes, aux raccords, aux brides, aux supports, aux capteurs et aux points de raccordement.

Une conception sur mesure permet également de diviser un long ensemble d’échappement en plusieurs sections amovibles.

Cela offre plusieurs avantages :

Meilleur ajustement autour d’une géométrie complexe
Réduction des matériaux superflus
Installation plus facile
Démontage plus facile
Meilleur accès aux points d’entretien
Meilleure gestion des dégagements
Couverture thermique plus homogène

Pour les applications OEM et industrielles, la couverture isolante peut être développée à partir de plans, de cotes, de photographies, d’échantillons ou d’autres spécifications techniques.

Protection thermique de l’échappement au-delà du tuyau

L’objectif d’un bouclier thermique isolant ne se limite pas à réduire la température du tuyau d’échappement lui-même.

L’objectif principal est souvent de réguler l’environnement thermique autour du système d’échappement.

En contrôlant le transfert de chaleur, le système permet de protéger les composants sensibles à la température et de réduire l’accumulation indésirable de chaleur.

Cela peut s’avérer particulièrement important dans les compartiments moteur fermés, les carters de générateurs, les salles des machines et les salles des machines marines où la ventilation naturelle est limitée.
