Couverture isolante pour tuyaux d'échappement destinée à l'isolation des tuyaux à haute température

{{{sourceTextContent.subTitle}}}

Couverture isolante pour échappement

{{{sourceTextContent.description}}}

Couverture isolante pour tuyaux d'échappement à haute température
Protection thermique souple pour les tuyaux d'échappement à haute température

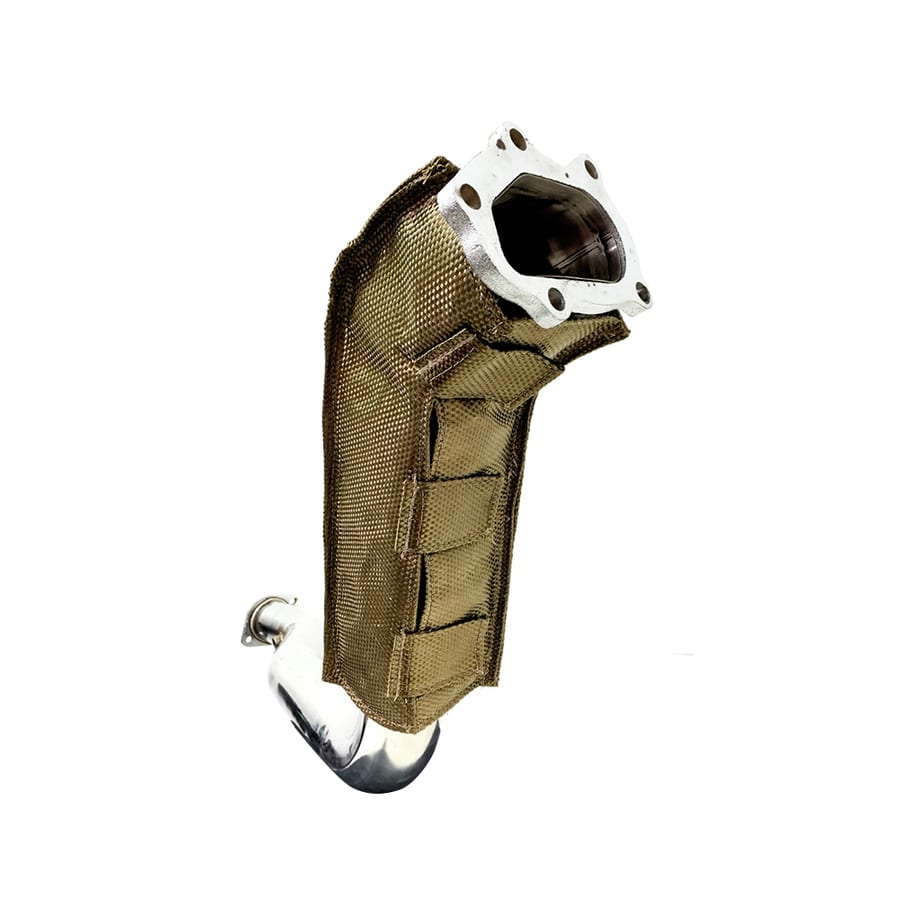

Une couverture isolante pour tuyaux d'échappement est une solution d'isolation thermique souple conçue pour recouvrir les tuyaux d'échappement à haute température et les composants associés. Elle contribue à réduire le transfert de chaleur du système d’échappement vers l’environnement immédiat tout en offrant une alternative pratique aux méthodes d’isolation permanentes.

L’isolation des tuyaux d’échappement est largement utilisée pour les moteurs industriels, les générateurs diesel, les moteurs marins, les engins de chantier, les systèmes de production d’électricité et d’autres machines où des tuyaux d’échappement chauds sont installés à proximité de composants sensibles à la chaleur.

Contrairement à un simple enroulement autour de l’échappement, une couverture isolante peut être fabriquée sous la forme d’un ensemble moulé multicouche qui épouse la géométrie du système d’échappement. Elle peut également être conçue pour être retirée lorsque des opérations d’inspection ou de maintenance sont nécessaires.

Qu’est-ce qu’une couverture isolante pour échappement ?

Une couverture isolante pour échappement est un revêtement d’isolation thermique préfabriqué installé autour d’un tuyau d’échappement chaud ou d’un composant du système d’échappement.

La couverture se compose généralement de plusieurs couches, chacune remplissant une fonction différente.

Une structure type peut comprendre :

Couche Fonction
Tissu intérieur Protège l’isolant de la surface chaude du système d’échappement
Isolation thermique Réduit le transfert de chaleur à travers la couverture
Couche réfléchissante Aide à contrôler la chaleur rayonnante
Revêtement extérieur Assure une protection mécanique et contre les agressions extérieures
Système de fixation Main tient la couverture autour du composant

La structure réelle peut être adaptée en fonction de la température de fonctionnement, de l’environnement d’installation, de l’espace disponible et des performances thermiques requises.

Pour les systèmes d’échappement complexes, la couverture peut se composer de plusieurs sections façonnées individuellement plutôt que d’une seule couverture continue.

Pourquoi utilise-t-on un isolant pour tuyau d’échappement ?

Les tuyaux d’échappement chauds peuvent devenir une source majeure de chaleur indésirable à l’intérieur d’un compartiment technique.

Lorsqu’un tuyau non isolé fonctionne à une température élevée, la chaleur peut se transmettre à l’air ambiant et aux composants voisins. Dans un compartiment moteur confiné, cela peut contribuer à une augmentation de la température ambiante autour du câblage, des flexibles, des capteurs, des composants hydrauliques et d’autres équipements.

L’isolation des tuyaux d’échappement crée une résistance thermique autour du tuyau chaud.

Les principaux objectifs peuvent être les suivants :

Réduire la température de surface externe
Limiter le transfert de chaleur vers les équipements environnants
Réduire l’exposition à la chaleur rayonnante
Améliorer la gestion thermique du compartiment moteur
Protéger les composants sensibles à la température situés à proximité
Améliorer la sécurité de l’opérateur à proximité des surfaces chaudes accessibles
Réduire l’accumulation de chaleur dans les espaces clos

La réduction effective de la température dépend de la température des gaz d'échappement, de la structure de l'isolation, de son épaisseur, des conditions d'installation et du flux d'air environnant.

Couverture isolante pour échappement vs gaine isolante pour échappement

La couverture isolante pour échappement et la gaine isolante pour échappement peuvent remplir des fonctions similaires en matière de gestion thermique, mais il ne s'agit pas nécessairement du même type de produit.

Un ruban isolant pour échappement s’installe généralement en enroulant le matériau de manière continue autour du tuyau.

Une couverture isolante est généralement fabriquée sous la forme d’un élément isolant spécifique pouvant être façonné autour du tuyau et fixé à l’aide d’un système de fixation.

Caractéristique Ruban isolant pour échappement Couverture isolante pour échappement
Méthode d’installation Enroulement continu Sections préfabriquées
Géométrie complexe Limité à modéré Très adaptable
Démontage Souvent peu pratique Peut être conçu pour être démonté
Réinstallation Dépend du matériau Généralement plus facile
Mise en forme sur mesure Limitée Grande capacité
Accès pour l’entretien Peut nécessiter un déroulement Les sections individuelles peuvent être retirées
Applications industrielles Adapté Particulièrement adapté

Pour un tuyau droit simple, un enroulement peut suffire.

Pour les équipements industriels comportant des coudes, des brides, des raccords, des vannes, des zones de dilatation ou des composants amovibles, une couverture isolante préfabriquée peut constituer une solution plus pratique.

Matériaux utilisés pour l’isolation des échappements

Le choix des matériaux dépend fortement de la température et des exigences de l’application.

Les tissus à base de fibre de verre sont couramment envisagés pour de nombreuses applications de protection thermique à haute température. Des matériaux en fibre de silice et en fibre céramique peuvent être choisis pour des conditions de température plus exigeantes.

La surface extérieure peut être constituée de tissu en fibre de verre, de tissu enduit de silicone, de tissu aluminisé, de tissu en fibre de silice ou d’autres structures textiles résistantes aux hautes températures.

Une couche de feuille réfléchissante peut également être intégrée lorsque le contrôle de la chaleur rayonnante est important.

Fibre de verre

La fibre de verre est largement utilisée car elle allie souplesse, résistance thermique, disponibilité et rapport coût-efficacité.

Elle peut être utilisée comme revêtement en tissu ou comme élément d’une structure isolante multicouche.

Tissu en silice

Le tissu en silice convient aux applications nécessitant une résistance à des températures plus élevées.

Il peut être utilisé comme tissu intérieur ou extérieur en fonction de l’environnement thermique et des exigences mécaniques.

Fibre céramique

L’isolation en fibre céramique peut offrir des performances à haute température là où l’isolation conventionnelle en fibre de verre s’avère insuffisante.

Elle est souvent envisagée pour les environnements thermiques extrêmes autour des composants d’échappement des moteurs.

Matériaux réfléchissants

La feuille d’aluminium et les tissus aluminisés peuvent être utilisés pour réduire le transfert de chaleur par rayonnement.

Une couche réfléchissante est particulièrement utile lorsque le système d’échappement est situé à proximité d’une autre surface sensible à la chaleur.

Conception d’une couverture isolante amovible pour échappement

L’un des principaux avantages d’un système d’isolation à base de couverture est la possibilité de le rendre amovible.

Les composants d’échappement industriels nécessitent fréquemment des inspections.

Il peut être nécessaire d’ouvrir des brides, de remplacer des capteurs ou d’inspecter périodiquement les raccords d’échappement.

Un système d’isolation permanent peut compliquer ces opérations.

Une couverture d’isolation amovible peut, en revanche, être divisée en sections.

Chaque section peut être fixée à l’aide de sangles, de boucles, de crochets, de lacets, de fil métallique ou de tout autre dispositif de fixation.

Le système de fixation doit rester solide en cas de vibrations et de cycles thermiques, tout en permettant au personnel de maintenance de retirer la couverture si nécessaire.

Isolation des tuyaux d’échappement pour moteurs industriels

Les moteurs industriels comportent souvent de longs tronçons de tuyaux d’échappement reliant le moteur, le turbocompresseur, le silencieux et la sortie d’échappement.

Ces systèmes peuvent fonctionner en continu pendant de longues périodes.

Une couverture isolante d’échappement peut être utilisée sur certaines sections de tuyaux où la gestion thermique est primordiale.

Plutôt que d’isoler tous les composants sans distinction, le système de protection peut se concentrer sur les zones où le transfert de chaleur pose le plus de problèmes techniques.

Il peut s’agir notamment :

Des collecteurs d’échappement
Des sorties de turbocompresseur
Des coudes d’échappement
Des tuyaux de descente
Des sections d’échappement droites
Des brides
Des silencieux
Des zones de dilatation de l’échappement
Des raccords d’échappement des groupes électrogènes
Isolation des systèmes d’échappement des groupes électrogènes

Les groupes électrogènes fonctionnent souvent à l’intérieur de locaux relativement compacts.

Le tuyau d’échappement peut donc contribuer de manière significative à la charge thermique à l’intérieur de l’enceinte.

L’isolation de certains composants de l’échappement peut aider à réduire la chaleur dégagée dans l’espace environnant.

Une couverture isolante pour l’échappement d’un groupe électrogène peut être conçue en fonction du diamètre du tuyau, de son tracé, de ses coudes, de ses points de fixation et de l’espace disponible.

Pour les équipements devant faire l’objet d’un entretien, les sections amovibles sont particulièrement utiles.

La couverture peut être retirée avant l’intervention et remise en place après l’entretien.

Applications marines de l’isolation des gaz d’échappement

Les salles des machines navales présentent des exigences spécifiques.

L’espace y est limité, les équipements sont installés de manière dense et les composants du système d’échappement peuvent se trouver à proximité de systèmes électriques, d’équipements liés au carburant, de tuyaux et de surfaces structurelles.

Une couverture isolante d’échappement peut offrir une protection thermique localisée sans nécessiter un blindage rigide autour de l’ensemble du système d’échappement.

Pour les applications marines, le matériau extérieur et le système de fixation doivent également être choisis en fonction de l’environnement environnant.

Couvertures isolantes d’échappement sur mesure

Les systèmes d’échappement sont rarement identiques d’une machine à l’autre.

Même deux moteurs utilisant des composants d’échappement similaires peuvent présenter des tracés de tuyauterie, des positions de brides, des supports, des jeux ou des exigences d’entretien différents.

C’est pourquoi les couvertures isolantes d’échappement sur mesure sont souvent plus pratiques que les housses génériques.

Une couverture sur mesure peut être fabriquée en fonction :

du diamètre des tuyaux
de la longueur des tuyaux
des coudes
des brides
Des réducteurs
Des joints de dilatation
Des capteurs
Des supports
Des points de raccordement
Des zones d’accès

La couverture peut également être divisée en plusieurs sections si nécessaire.

Cette approche permet d’intégrer la protection thermique à la conception mécanique du système d’échappement, plutôt que de considérer l’isolation comme un élément secondaire.

Comment définir les spécifications d’une couverture isolante pour système d’échappement

Avant de commander une couverture isolante pour système d’échappement, plusieurs paramètres doivent être déterminés.

Température de fonctionnement

Indiquez la température normale et la température maximale attendue du tuyau d’échappement.

L’isolation et la composition du tissu doivent être choisies en fonction de l’environnement thermique réel.

Dimensions du tuyau

Le diamètre extérieur du tuyau, sa longueur, ses coudes et la géométrie des raccords sont des éléments importants pour déterminer la configuration de la couverture.

Épaisseur de l’isolation

L’épaisseur influe à la fois sur les performances thermiques et sur l’espace disponible pour l’installation.

L’isolation la plus épaisse possible n’est pas nécessairement la meilleure solution si l’espace disponible est limité en raison des équipements environnants.

Environnement d’installation

Tenez compte des vibrations, de l’humidité, de l’exposition à l’huile, des contacts mécaniques, des flux d’air et de l’accessibilité.

Exigences de maintenance

Si le composant d’échappement nécessite un entretien périodique, prévoyez dès le départ une conception amovible.

Température externe requise

Lorsque l’objectif est la sécurité du personnel ou la protection des composants, définissez la température de surface externe souhaitée ou l’objectif de gestion thermique.

Considérations techniques relatives à l’isolation des tuyaux d’échappement

Un bon système d’isolation doit faire plus que simplement résister à la température.

Il doit rester mécaniquement stable pendant le fonctionnement.

Les vibrations du moteur peuvent provoquer des mouvements répétés entre le tuyau d’échappement et le système d’isolation. La dilatation thermique peut également modifier les dimensions du tuyau pendant le fonctionnement.

La couverture isolante doit donc être conçue avec une souplesse et des fixations appropriées.

Le jeu est un autre élément important à prendre en compte.

Le diamètre de l’ensemble isolé peut être nettement supérieur au diamètre d’origine du tuyau d’échappement. Le concepteur doit vérifier que la couverture n’interfère pas avec le câblage, les flexibles, les supports, les capots de moteur ou les composants adjacents.

Pour les systèmes amovibles, les points de fixation doivent également être positionnés de manière à ce que les techniciens puissent y accéder sans démonter d’équipements non concernés.

Quand choisir une couverture isolante d’échappement ?

Une couverture isolante d’échappement est particulièrement adaptée lorsque l’application nécessite :

Une isolation thermique flexible
Une protection autour d’une géométrie d’échappement irrégulière
Une isolation amovible
Une réduction de la température externe du tuyau
Une protection des composants voisins
Une meilleure gestion thermique de la salle des machines
Une isolation sur mesure
Un accès réutilisable pour la maintenance

Pour les applications simples, un manchon ou une gaine d’échappement standard peut suffire.

Pour les systèmes d’échappement industriels de plus grande taille, présentant une géométrie complexe et nécessitant un entretien régulier, une couverture isolante sur mesure peut offrir une plus grande flexibilité.
