CellaCast : mesure de température sans contact pour les fonderies

{{{sourceTextContent.subTitle}}}

Surveiller la fonte et l'acier en fusion pendant leur transfert et leur coulée afin de garantir une qualité de coulée constante et d'améliorer la documentation du processus.

{{{sourceTextContent.description}}}

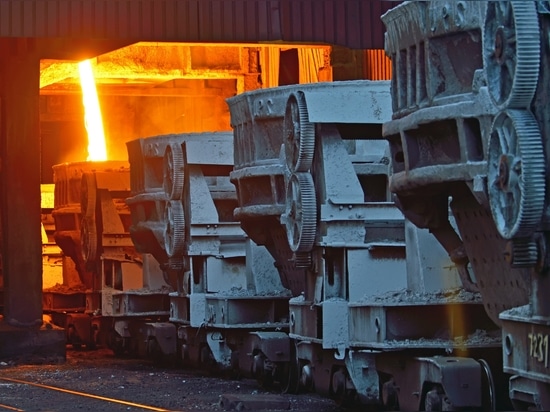

Dans une fonderie, la température au point de coulée influence directement le remplissage du moule et la qualité de la pièce moulée. Les pertes thermiques liées au transfert et aux temps d’attente font qu’une mesure effectuée au niveau du four peut ne pas refléter la température effective au niveau du moule. La solution CellaCast de KELLER mesure sans contact la température de la fonte et de l’acier en fusion accessibles, aidant ainsi les opérateurs à surveiller ces étapes critiques du processus.

CellaCast combine la pyrométrie bicolore à une évaluation du signal développée pour les applications sur métaux liquides. Le principe de mesure permet de réduire la sensibilité à l’occultation partielle lorsque les deux canaux spectraux sont affectés de manière similaire et qu’il reste un signal suffisant. Une évaluation spécifique à l’application permet d’identifier les mesures utiles à partir du métal exposé. Une vue dégagée sur le métal concerné reste toutefois indispensable : le système ne mesure pas à travers une couche continue de scories.

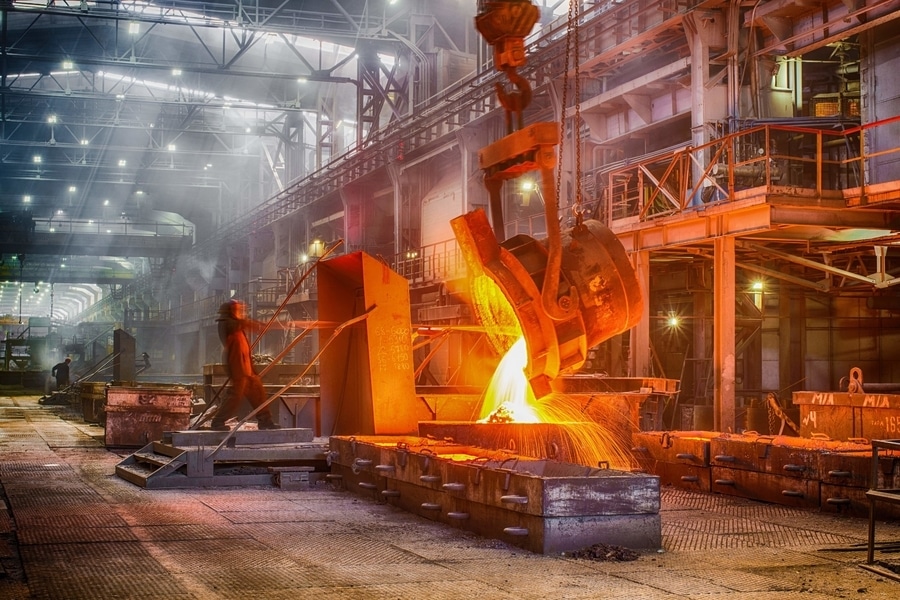

Différentes configurations optiques répondent aux différentes tâches de fonderie. Le CellaCast PX 80 est conçu pour les métaux en fusion exposés dans les canaux de coulée et les applications de transfert. Pour la coulée automatique, le CellaCast PX 83 dispose d’un champ de mesure rectangulaire qui s’adapte aux variations de position du jet de coulée. Cela permet de maintenir la mesure lorsque le jet se déplace à l’intérieur du champ spécifié, par exemple lorsqu’une poche bascule.

La détection automatique de la température (ATD) évalue les séquences de coulée intermittentes. Les résultats de température valides peuvent être transférés vers un système d’acquisition de l’usine et associés au moule ou à la pièce coulée concernée. Cela facilite la surveillance des limites de température, l’analyse des processus et la documentation de la production.

La visée à travers l’objectif ou une caméra vidéo couleur en option facilite l’alignement sur les configurations compatibles. La caméra permet aux opérateurs d’observer à distance la cible et la position du champ de mesure. Les instruments CellaCast PX offrent également une connectivité IO-Link pour l’intégration dans des systèmes d’automatisation.

L’installation complète est choisie en fonction de la tâche de mesure, notamment la distance de travail, les dimensions du jet, les conditions ambiantes et le niveau de protection requis. Des dispositifs adaptés de montage, de purge d’air et de refroidissement contribuent à maintenir le trajet optique opérationnel dans l’environnement de la fonderie.

Contactez KELLER pour discuter de votre alliage, de votre procédé de coulée et de vos conditions d’installation, et pour identifier la configuration CellaCast la plus appropriée.
