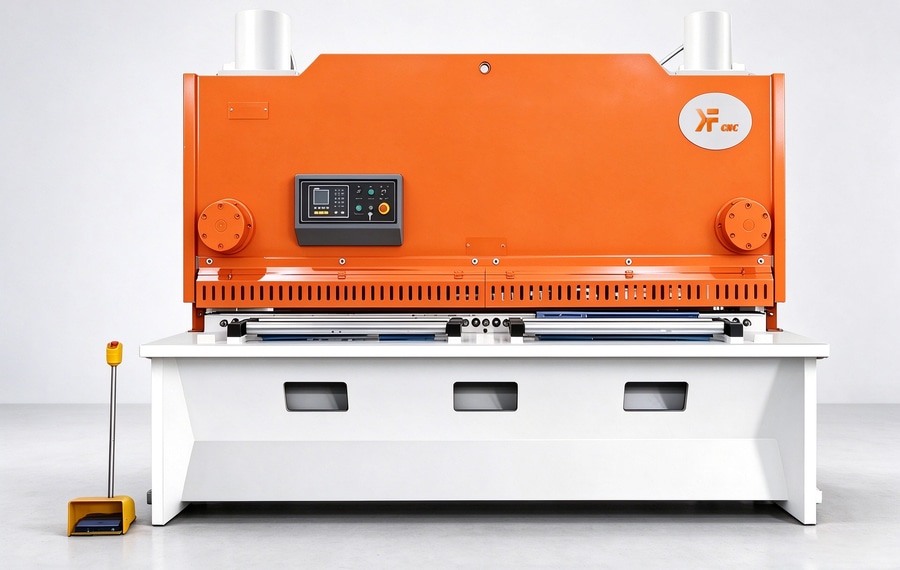

Cisailles à guillotine pour tôles — une découpe précise et rapide

{{{sourceTextContent.subTitle}}}

Évitez les erreurs courantes de sélection et bénéficiez d'une précision de découpe constante dans votre atelier de tôlerie

{{{sourceTextContent.description}}}

Cisailles hydrauliques : bien plus qu'un simple équipement — Le point de rencontre entre le calcul et la réalité

Une cisaille hydraulique à métaux est bien plus qu’une simple machine-outil ; elle représente le maillon essentiel où les calculs théoriques se traduisent en production réelle. Une tolérance de seulement 0,01 mm détermine si une pièce passe à l’étape de l’assemblage ou finit à la casse. Nous avons un jour visité une usine à Ekaterinbourg où la déformation de la poutre inférieure de la lame lors de la découpe de tôles d’acier de 4 mm avait provoqué un arrêt complet de la production sur les trois équipes ; la stabilité n’a été rétablie qu’après la modernisation de l’usine grâce à une cisaille de nouvelle génération dotée d’une synchronisation hydraulique et d’une compensation de la déformation du banc.

Pourquoi le choix d’une cisaille à métaux doit reposer sur des critères techniques plutôt que sur une approche « universelle »

De nombreux clients choisissent leurs cisailles en se basant sur un seul critère : l’épaisseur maximale de coupe. Cependant, d’autres paramètres jouent un rôle décisif dans la production réelle. Prenons l’exemple de l’angle de cisaillement : les modèles d’entrée de gamme peuvent présenter un angle de cisaillement de 1,5°, un niveau de précision inadapté à l’usinage de brides ou de composants de charpentes. Prenons également la répétabilité du positionnement : si l’écart dépasse ±0,1 mm sur une longueur de 2 500 mm, un ajustement manuel supplémentaire devient nécessaire lors de l’assemblage de panneaux muraux modulaires. Nous avons réalisé des essais sur site portant sur des équipements de 12 fabricants dans une usine de Kazan ; seules trois machines ont maintenu une précision de découpe comprise entre ±0,07 mm lors de la découpe de tôles galvanisées de 3 mm d’épaisseur sur une longueur de 2 000 mm.

Paramètres techniques essentiels

1. Système de synchronisation de la lame et du lisse :** synchronisation par barre de torsion (faible coût mais précision limitée) ; synchronisation hydraulique (rigidité accrue et répétabilité de positionnement supérieure) ; synchronisation électromécanique (jeu minimal et contrôle précis de l’angle de cisaillement sur toute la course).
2. Réglage du jeu des lames :** Réglage manuel (dépend de l’expérience de l’opérateur ; changements de configuration chronophages) ; réglage automatique (s’adapte automatiquement à l’épaisseur et au matériau de la tôle ; permet de gagner 15 à 20 minutes par changement de configuration). 3. Rigidité du châssis : un châssis soudé soumis à un traitement thermique de détente, suivi d’un usinage de précision des logements de paliers — c’est la seule solution pour garantir le parallélisme des lames lorsque l’équipement supporte des charges de 1 200 kN ou plus.

Erreurs courantes lors du choix d’une machine et comment les éviter

Certains clients pensent qu’« une puissance plus élevée est toujours préférable ». Cependant, l’utilisation d’équipements à haute puissance pour la production en petites séries entraîne un gaspillage d’électricité, une usure accélérée des lames et des difficultés à contrôler l’usinage de tôles fines. Un client de Rostov a commandé une cisaille capable de couper des tôles de 6 mm, alors que 90 % de ses produits étaient constitués de tôles galvanisées de 1,2 à 2,0 mm. Six mois après l’installation, la machine présentait fréquemment des problèmes tels que des bourrages de tôles, des fissures au niveau des bords de coupe et une surchauffe du système hydraulique.

La bonne approche pour le choix : analyser les exigences du processus

- Quelles sont les épaisseurs et les matériaux des tôles le plus souvent traitées ?
- Quelle est la longueur moyenne des flans de matière première, et à quelle fréquence les types de produits changent-ils ?
- Une intégration avec une ligne de déroulement ou un système de stockage automatisé est-elle nécessaire ?
- Existe-t-il des contraintes liées à la hauteur des portes de l’atelier ou à la capacité de charge du sol ?

La gamme de cisailles de Jinan Kofei Machinery Co., Ltd. a été développée selon cette logique de sélection. Chaque modèle est conçu pour des scénarios de production spécifiques, allant de la fabrication de portes coupe-feu en petites séries à la découpe en grande série de profilés de murs-rideaux. Toutes les machines sont équipées de systèmes de compensation numériques de la déformation de la table de travail et de systèmes de commande programmables de l’angle d’attaque de la lame supérieure ; elles prennent également en charge l’intégration avec les systèmes d’exécution de la fabrication (MES).

Qualité certifiée : privilégier le contrôle des processus de production plutôt que la simple formalité administrative

Un certificat CE ne garantit pas la fiabilité des équipements ; il signifie simplement la conformité aux exigences de sécurité de base. En revanche, un fabricant mettant en œuvre un système ISO 9001 complet — couvrant tout, de la conception et de l’assemblage aux essais finaux — offre un niveau d’assurance supérieur : chaque boulon du châssis de la machine fait l’objet d’un contrôle à la réception ; chaque conduite hydraulique est testée pour vérifier l’étanchéité à une pression égale à 1,5 fois la pression de service ; et les essais en usine à pleine charge impliquent des essais de découpe réels sur des échantillons d’acier au carbone St3 et d’acier inoxydable AISI 304, plutôt qu’un simple fonctionnement à vide de la machine.

Le site de production de Jinan Changqing utilise un système de contrôle qualité à trois niveaux :

1. Contrôle à la réception : la précision géométrique des pièces moulées et des composants soudés est vérifiée à l’aide de machines à mesurer tridimensionnelles (CMM).
2. Contrôle en cours de fabrication : les pressions de déclenchement des vannes hydrauliques et les températures de fonctionnement des groupes motopompes sont surveillées.
3. Contrôle final en usine : un essai de cycle de contrainte de 8 heures garantissant 2 000 opérations de découpe consécutives sans défaillance.

Ce système de contrôle rigoureux garantit que la précision de coupe reste inchangée pendant au moins cinq ans, même dans le cadre d’un planning de production en deux équipes.

Stratégie de sélection : s’adapter à vos conditions d’exploitation spécifiques plutôt que de se contenter de comparer les prix

La machine doit s’adapter aux conditions existantes de votre atelier, notamment en termes de dimensions physiques, de consommation électrique, de niveaux sonores et d’exigences de résistance des fondations. Les cisailles hydrauliques nécessitent un réservoir d’huile et un système de ventilation dédiés ; les cisailles électromécaniques présentent une conception compacte mais exigent une alimentation électrique stable et une protection contre les fluctuations de tension.

Jinan Kofei Machinery Co., Ltd. propose bien plus que de simples équipements ; nous fournissons des solutions complètes. Cela inclut le choix du modèle optimal en fonction de vos échantillons de pièces, l’installation et la mise en service sur site, ainsi que la formation des opérateurs en russe. Tous nos produits sont conformes aux normes européennes de sécurité et de compatibilité électromagnétique (CEM). Notre service après-vente va au-delà des simples promesses : nos ingénieurs sont disponibles pour intervenir sur site dans les 72 heures. Si votre objectif va au-delà de la simple découpe de tôles — si vous visez plutôt des arêtes nettes, des dimensions précises et des flans prêts à assembler —, alors choisir une cisaille à métaux auprès d’un fabricant fiable n’est pas seulement une dépense ; c’est un investissement dans la stabilité de la production.
