Régulateur de distribution de gaz haute pureté pour systèmes de gaz de laboratoire et industriels

Régulateur de distribution de gaz haute pureté pour systèmes de gaz de laboratoire et industriels

Les systèmes de gaz de haute pureté jouent un rôle essentiel dans les laboratoires, les centres de recherche, la fabrication de semi-conducteurs, la production pharmaceutique, l'instrumentation analytique, les procédés chimiques et de nombreuses autres applications industrielles. Dans ces environnements, la pureté du gaz, la stabilité de la pression, l'étanchéité, la compatibilité des matériaux et la précision du contrôle du débit influent directement sur la qualité des procédés, la constance des produits, les performances des équipements et la sécurité d'exploitation.

Un régulateur de pression pour gaz de haute pureté est un composant essentiel d'un système centralisé de distribution de gaz. Il contrôle la pression des gaz provenant d'une ou plusieurs bouteilles et assure une distribution sûre et constante du gaz vers les équipements ou points de traitement situés en aval. Contrairement aux régulateurs de pression industriels classiques, les régulateurs pour gaz de haute pureté sont spécialement conçus pour minimiser la contamination, la formation de particules, l'humidité, les fuites internes et l'absorption de gaz.

Que le système fournisse de l'azote, de l'oxygène, de l'argon, de l'hélium, de l'hydrogène, du dioxyde de carbone, des gaz spéciaux, des gaz d'étalonnage ou d'autres gaz de procédé, le choix du régulateur de collecteur de gaz haute pureté approprié est essentiel pour maintenir un approvisionnement en gaz fiable et protéger les applications sensibles en aval.

Cet article explique la conception, le principe de fonctionnement, les composants clés, les applications, les critères de sélection et les exigences de maintenance des régulateurs de collecteurs de gaz de haute pureté pour les systèmes de gaz de laboratoire et industriels.

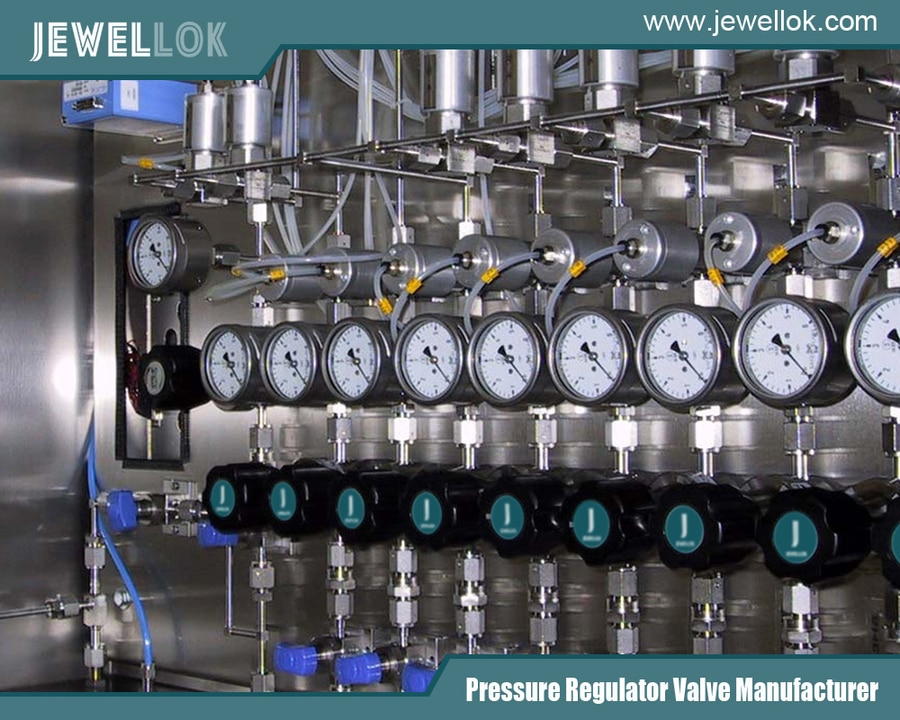

meilleur régulateur de pression de gaz ultra haute pureté top 10 en Inde
Qu'est-ce qu'un régulateur de collecteur de gaz de haute pureté ?
Un régulateur de pression pour gaz de haute pureté est un dispositif de contrôle installé dans un collecteur de gaz ou un système de distribution de gaz centralisé. Sa fonction principale est de réduire la pression élevée et souvent variable des bouteilles de gaz à une pression de sortie stable et contrôlée, adaptée aux canalisations, instruments, réacteurs, équipements d'analyse ou procédés de production en aval.

Un système typique peut comprendre une ou plusieurs bouteilles de gaz raccordées à un collecteur. Le détendeur du collecteur reçoit le gaz de la source haute pression et réduit sa pression au niveau de fonctionnement requis. Le gaz régulé est ensuite acheminé par des tubes en acier inoxydable ou autres tuyauteries compatibles vers un ou plusieurs points d'utilisation.

Pour les applications de haute pureté, le régulateur doit faire plus que simplement réduire la pression. Sa conception interne doit contribuer à préserver la qualité du gaz depuis la bouteille source jusqu'au processus final. Cela exige une attention particulière aux matériaux, à l'état de surface, à la technologie d'étanchéité, au volume mort, au circuit interne et à l'étanchéité.

Les régulateurs de haute pureté sont généralement fabriqués à partir de matériaux tels que l'acier inoxydable 316L, qui offre une excellente résistance à la corrosion et une compatibilité avec de nombreux gaz purs et spéciaux. Selon l'application, les surfaces internes en contact avec le fluide peuvent également subir un traitement ou un polissage spécifique afin de réduire la rétention de particules et de minimiser la contamination.

Comment fonctionne un régulateur de collecteur de gaz ?
Le principe de fonctionnement de base d'un régulateur de collecteur de gaz de haute pureté repose sur la réduction et la stabilisation de la pression.

Le gaz stocké dans une bouteille peut atteindre une pression très élevée. Cependant, la plupart des instruments de laboratoire et des procédés industriels ne peuvent fonctionner directement à cette pression. Un régulateur abaisse cette pression à un niveau sûr et utilisable.

Lorsque du gaz à haute pression pénètre dans l'orifice d'entrée du régulateur, il se dirige vers un siège de soupape interne. Un élément sensible, tel qu'un diaphragme, associé à un mécanisme de commande à ressort, régule l'ouverture de la soupape.

Lorsque la pression en aval chute en dessous de la valeur de consigne, la force du ressort provoque une ouverture plus importante de la vanne, permettant à une plus grande quantité de gaz de traverser le régulateur. Lorsque la pression en sortie atteint le point de consigne sélectionné, la pression exercée sur la membrane de détection compense la force du ressort et réduit l'ouverture de la vanne.

Ce processus d'équilibrage continu permet au régulateur de maintenir une pression de sortie relativement stable même lorsque la consommation de gaz varie.

Cependant, la stabilité de la sortie peut également être affectée par une diminution de la pression dans le cylindre. À mesure que le cylindre se vide, la pression d'entrée diminue progressivement. Ceci peut entraîner une variation de la pression de sortie, appelée effet de pression d'alimentation ou dépendance à la pression d'entrée.

Pour les applications exigeant une pression très stable, un régulateur de pression à deux étages pour gaz de haute pureté est souvent privilégié. Le premier étage réduit la pression élevée dans la bouteille, tandis que le second assure un contrôle plus précis de la pression et une meilleure stabilité.

Régulateurs de distribution de gaz à un étage vs à deux étages
Le choix entre un régulateur à un étage et un régulateur à deux étages dépend des exigences de pureté du gaz, des exigences de stabilité de la pression, de la sensibilité du processus et des conditions de fonctionnement du cylindre.

Régulateurs à un étage
Un régulateur à un étage réduit la pression du gaz en une seule étape de régulation. Ces régulateurs, de conception relativement simple, conviennent aux applications où une légère variation de la pression de sortie est acceptable lorsque la pression dans la bouteille diminue.

Les régulateurs à collecteur à un seul étage peuvent être utilisés pour l'alimentation générale en gaz de laboratoire, la distribution de gaz industriels, les systèmes de gaz inerte et les processus dont les exigences en matière de stabilité de pression sont moins strictes.

Leurs principaux avantages sont les suivants :

Design simple
Coût d’équipement réduit
Installation compacte
Réduction de pression fiable
Convient à de nombreuses applications générales du gaz
Cependant, comme la pression de sortie peut varier en fonction de la baisse de la pression d'entrée, les régulateurs à un seul étage peuvent ne pas être idéaux pour les processus analytiques ou de fabrication de précision très sensibles.

Régulateurs à deux étages
Un régulateur à deux étages effectue la réduction de pression en deux étapes distinctes. Le premier étage réduit considérablement la pression dans le cylindre, tandis que le second assure la régulation finale de la pression.

Cette conception permet de réduire l'effet des variations de pression d'entrée et peut fournir une pression de sortie plus stable tout au long du cycle de décharge du cylindre.

Les régulateurs de pression à deux étages de haute pureté sont généralement choisis pour :

Systèmes de chromatographie en phase gazeuse
Spectrométrie de masse
Laboratoires analytiques
Systèmes de gaz d'étalonnage
Fabrication de semi-conducteurs
Équipement de recherche de haute précision
Applications de contrôle de processus sensibles
Pour les applications critiques où la constance de la pression peut influencer la précision des mesures ou les performances des processus, la régulation à deux étages peut constituer un avantage important.

Composants clés d'un régulateur de collecteur de gaz de haute pureté
Un régulateur de collecteur de gaz de haute qualité comprend plusieurs composants importants qui fonctionnent ensemble pour contrôler la pression et maintenir la pureté du gaz.

Corps de régulateur
Le corps renferme les composants de régulation de pression interne et assure le passage principal du gaz. Pour les systèmes à haute pureté, l'acier inoxydable 316L est largement utilisé en raison de sa robustesse, de sa résistance à la corrosion et de son adéquation aux applications avec des gaz purs.

Le matériau doit être compatible avec le gaz transporté. Pour les gaz corrosifs, toxiques, réactifs ou spéciaux, le choix du matériau nécessite une évaluation technique complémentaire.

Diaphragme
Le diaphragme est un composant essentiel de détection de pression. Il sépare la zone de pression du gaz du mécanisme à ressort et réagit aux variations de pression de sortie.

Les diaphragmes métalliques sont couramment utilisés dans les régulateurs de gaz de haute pureté car ils permettent une meilleure propreté et réduisent les risques de contamination associés à certains composants élastomères.

La conception d'un diaphragme peut également contribuer à améliorer l'étanchéité et permettre son utilisation dans des applications exigeant une grande pureté du gaz.

Siège de soupape
Le siège de soupape contrôle le débit de gaz à travers le régulateur. Son matériau doit être choisi en fonction des exigences de pression, de compatibilité avec le gaz, d'étanchéité et de propreté.

Un siège correctement conçu contribue à assurer un contrôle stable de la pression et une fermeture fiable.

Ressort et mécanisme de réglage
Le mécanisme de réglage permet à l'opérateur de définir la pression de sortie souhaitée. Augmenter la force du ressort augmente généralement la pression de consigne, tandis que la réduire diminue la pression de sortie.

Pour les systèmes de distribution de gaz industriels, le régulateur doit offrir une précision de réglage suffisante pour la plage de fonctionnement prévue.

Manomètres ou transducteurs de pression
La plupart des régulateurs de pression de gaz sont équipés d'indicateurs de pression d'entrée et de sortie. Le manomètre d'entrée permet de contrôler la pression de la bouteille ou du réseau, tandis que le manomètre de sortie indique la pression de service régulée.

Les systèmes avancés peuvent utiliser des transducteurs de pression électroniques connectés à un automate programmable ou à un système de surveillance centralisé pour la supervision à distance, la gestion des alarmes et le contrôle automatique.

Connexions d'entrée et de sortie
Le choix du raccordement est primordial. Les options courantes comprennent les raccords NPT, les raccords de tubes, les raccords à joint métallique de type VCR, les raccords à souder orbitalement et les raccords spécifiques aux bouteilles de gaz.

Le système de raccordement doit être compatible avec la pression de service, les exigences de pureté du gaz, les exigences d'étanchéité et la conception de la tuyauterie.

Pourquoi une conception de haute pureté est importante
Dans un système de gaz industriel standard, de faibles quantités de particules, d'humidité, d'hydrocarbures ou d'autres contaminants peuvent ne pas affecter significativement l'application finale. En revanche, dans les systèmes de haute pureté, même de très faibles niveaux de contamination peuvent engendrer de graves problèmes.

Par exemple, une contamination par l'humidité ou l'oxygène peut affecter les procédés de fabrication des semi-conducteurs. Une contamination par des hydrocarbures peut influencer les mesures analytiques. Les particules peuvent endommager les instruments sensibles ou perturber le fonctionnement des équipements de précision.

Un régulateur de collecteur de gaz de haute pureté doit donc être conçu de manière à minimiser les sources potentielles de contamination.

Les caractéristiques de conception importantes peuvent inclure :

surfaces mouillées en acier inoxydable de haute qualité
Volume mort interne réduit
Nettoyer les voies d'écoulement internes
construction du diaphragme en métal
Génération de particules faibles
intégrité de fuite élevée
Matériaux d'étanchéité compatibles
Assemblage et emballage propres
Finition de surface appropriée ou électropolissage si nécessaire
Le volume mort est particulièrement important car les zones où le gaz ne circule pas facilement peuvent retenir l'humidité ou des contaminants. Lors d'un changement de type de gaz ou d'une purge du système, les contaminants piégés peuvent rester dans ces zones et se retrouver progressivement dans le flux de gaz.

Un régulateur doté d'une conception interne propre et à faible volume mort peut améliorer l'efficacité de la purge et contribuer à réduire les risques de contamination.

Applications dans les systèmes de gaz de laboratoire
Les laboratoires dépendent d'un approvisionnement en gaz stable et fiable pour de nombreuses opérations différentes.

Un régulateur de gaz haute pureté peut être installé dans les systèmes d'alimentation centralisés en bouteilles desservant plusieurs instruments ou postes de travail. Au lieu de placer une bouteille par instrument, les gaz peuvent être stockés dans une zone dédiée et distribués par un réseau de canalisations contrôlé.

Les applications courantes en laboratoire comprennent :

Analytical Instruments
Les chromatographes en phase gazeuse, les spectromètres de masse, les analyseurs élémentaires et autres instruments analytiques peuvent nécessiter une pression de gaz très contrôlée et une qualité de gaz constante.

L'azote, l'hélium, l'hydrogène, l'argon ou d'autres gaz vecteurs et de support de haute pureté doivent être livrés avec une stabilité de pression appropriée.

Laboratoires de recherche
Les processus de recherche peuvent impliquer des réactions gazeuses, le développement de matériaux, des tests environnementaux, des analyses chimiques et d'autres expériences où la composition et la pression des gaz doivent rester contrôlées.

Un système de régulateur de pression correctement conçu permet un contrôle centralisé de la pression et améliore l'utilisation des cylindres.

Systèmes de gaz d'étalonnage
Les gaz d'étalonnage servent à vérifier la précision des analyseurs de gaz et des équipements de surveillance. La contamination croisée et l'instabilité de la pression peuvent affecter les résultats de l'étalonnage.

Des matériaux régulateurs de haute pureté et des circuits d'écoulement propres contribuent à préserver l'intégrité du système de distribution de gaz d'étalonnage.

Recherche médicale et pharmaceutique
Dans certains environnements de laboratoire, la distribution contrôlée de gaz spéciaux est nécessaire pour la recherche, les essais et le développement de procédés. La compatibilité des matériaux et la propreté sont des critères essentiels lors du choix du système de régulation.

Applications dans les systèmes de gaz industriels
Les régulateurs de collecteurs de gaz de haute pureté sont également largement utilisés dans les installations industrielles.

Fabrication de semi-conducteurs
La production de semi-conducteurs exige des normes extrêmement élevées en matière de pureté des gaz et de contrôle des procédés. L'azote, l'argon, l'hydrogène, l'hélium, l'oxygène et des gaz spéciaux sont utilisés dans différents procédés de fabrication.

Les composants de distribution de gaz doivent minimiser la contamination et assurer une régulation fiable de la pression. Selon le gaz et le procédé, les systèmes peuvent comprendre des régulateurs de haute pureté, des vannes à membrane, des tubes soudés orbitalement, des raccords à joint métallique, des panneaux de distribution de gaz, des armoires à gaz et des systèmes de contrôle automatique.

Électronique et fabrication de pointe
Des gaz de haute pureté sont utilisés pour le revêtement, la gravure, le dépôt, le traitement thermique et d'autres opérations de fabrication de précision.

Les fluctuations de pression ou la contamination peuvent affecter la constance du produit et la reproductibilité du processus. Un régulateur de pression correctement dimensionné contribue à assurer des conditions d'alimentation en gaz stables.

Installations pharmaceutiques et biotechnologiques
Des gaz tels que l'azote, le dioxyde de carbone et l'oxygène peuvent être utilisés dans la production, l'emballage, la recherche ou le contrôle des procédés.

Les systèmes de collecteurs de gaz centralisés permettent d'améliorer la gestion de l'approvisionnement tout en assurant une pression contrôlée dans les différentes zones de production.

Soudage et traitement des métaux
Certaines opérations industrielles nécessitent une alimentation centralisée en gaz de protection ou de procédé. Bien que les exigences de pureté varient, on peut privilégier les régulateurs de distribution en acier inoxydable lorsque la résistance à la corrosion, la durabilité ou la manipulation de gaz plus propres sont requises.

Facteurs importants lors du choix d'un régulateur de collecteur de gaz
Le choix du régulateur approprié ne doit pas se fonder uniquement sur la pression de sortie souhaitée. Les ingénieurs doivent évaluer l'ensemble du système de gaz.

1. Type de gaz
Les différents gaz possèdent des propriétés chimiques différentes. Les gaz inertes tels que l'azote et l'argon peuvent avoir des exigences de compatibilité avec les matériaux différentes de celles des gaz corrosifs ou réactifs.

Le corps du régulateur, le diaphragme, le siège de soupape, les joints, les raccords et les autres composants en contact avec le fluide doivent être adaptés au gaz prévu.

2. Exigence de pureté du gaz
Le niveau de pureté requis influence directement la conception du régulateur.

Les applications industrielles générales peuvent utiliser des composants de contrôle des gaz standard, tandis que les applications dans les domaines des semi-conducteurs, de l'analyse et de l'ultra-haute pureté peuvent nécessiter des matériaux spécialisés, des finitions de surface, un faible volume mort et une intégrité d'étanchéité extrêmement élevée.

3. Pression d'entrée
Le régulateur doit pouvoir supporter en toute sécurité la pression maximale fournie par la bouteille ou la source de gaz en amont.

Ne choisissez jamais un régulateur en vous basant uniquement sur sa pression de fonctionnement normale. La pression d'entrée maximale possible doit impérativement rester inférieure à la pression nominale spécifiée par le fabricant.

4. Plage de pression de sortie
La plage de sortie sélectionnée doit correspondre aux exigences réelles du processus.

Un régulateur offre généralement un meilleur contrôle lorsqu'il fonctionne dans une partie appropriée de sa plage de réglage nominale. Choisir une plage de pression trop large pour une application basse pression peut réduire la précision du réglage.

5. Capacité de débit
Le débit de gaz requis doit être calculé en fonction de la consommation en aval.

Le régulateur doit assurer un débit suffisant à la pression requise sans chute de pression excessive. Le diamètre et la longueur des tuyaux, les raccords, les filtres et les équipements en aval doivent également être pris en compte, car l'ensemble du système influe sur la pression finale.

6. Conception à un ou deux étages
Si une pression stable est requise tout au long du cycle de décharge du cylindre, une conception à deux étages peut être appropriée.

Pour les applications moins sensibles, un régulateur monophasé correctement sélectionné peut offrir des performances suffisantes.

7. Type de connexion
Les raccords doivent correspondre au cylindre, au collecteur et au système de tuyauterie en aval.

Les systèmes de haute pureté peuvent utiliser des raccords tubulaires, des connexions de type VCR ou des connexions soudées, selon les exigences de propreté et d'étanchéité.

8. Exigences de sécurité
Pour les applications impliquant des substances toxiques, inflammables, pyrophoriques, corrosives ou de l'oxygène, le régulateur doit faire partie d'un système de sécurité complet conçu à cet effet.

La sécurité peut comprendre des armoires à gaz, une ventilation, une protection contre les débits excessifs, des dispositifs de décompression, la détection de gaz, un arrêt d'urgence, des systèmes de purge et des alarmes automatiques.

Considérations relatives à l'installation et à l'entretien
Même un régulateur de haute qualité ne peut offrir des performances optimales si le système est mal installé.

Avant l'installation, vérifiez le type de gaz, la pression nominale, le type de raccordement, le sens d'écoulement et la compatibilité des matériaux. L'ensemble de la tuyauterie et des raccords doit être nettoyé conformément aux exigences de propreté de l'application.

Le système doit faire l'objet d'un test d'étanchéité avant sa mise en service. Pour les applications à haute pureté, des méthodes de détection de fuites appropriées doivent être sélectionnées en fonction des spécifications du système et du gaz utilisé.

La purge est une étape essentielle du fonctionnement des systèmes de gaz. Avant l'introduction d'un gaz de haute pureté, il peut être nécessaire de purger le système afin d'éliminer l'air, l'humidité et les gaz résiduels. La procédure de purge doit être adaptée au type de gaz et aux exigences de sécurité.

L'entretien courant doit comprendre l'inspection des éléments suivants :

manomètres ou capteurs
Fuite externe
Connexions du régulateur
Stabilité de la pression
Performances du diaphragme et du siège là où elles sont utilisables
Signes de corrosion ou de contamination
Intégrité des conduites de gaz
Fonctionnement de la vanne
Dispositifs de sécurité et alarmes
Les régulateurs doivent être entretenus ou remplacés conformément aux recommandations du fabricant et aux conditions de fonctionnement de l'application.

Choisir un fabricant fiable de régulateurs de collecteurs de gaz de haute pureté
Un fournisseur fiable doit pouvoir proposer bien plus qu'un produit standard de catalogue. Les systèmes de gaz industriels et de laboratoire nécessitent souvent des raccords d'entrée et de sortie, des plages de pression, des configurations de collecteurs, des matériaux, des manomètres, des transducteurs et des fonctions d'automatisation personnalisés.

Jewellok fournit des solutions de contrôle des gaz pour les applications de laboratoire, industrielles, de semi-conducteurs et de gaz de haute pureté, notamment des régulateurs de collecteurs de gaz de haute pureté, des panneaux de contrôle de pression de gaz, des vannes à membrane, des collecteurs de gaz, des systèmes de distribution de gaz spéciaux et des ensembles de contrôle de gaz personnalisés.

Lors du choix d'un fournisseur, les clients doivent évaluer :

Expérience avec les applications de gaz de haute pureté
Traçabilité des matières
Capacité de test de pression et d'étanchéité
Assistance technique personnalisée
Connaissance de la compatibilité des gaz
Procédures de contrôle qualité
Options de connexion et de configuration
Capacité à prendre en charge les projets OEM et personnalisés
Documentation technique et assistance après-vente
Pour les systèmes de gaz complexes, collaborer avec un fabricant capable de concevoir le régulateur dans le cadre d'une solution intégrée de distribution de gaz peut simplifier l'installation et améliorer la compatibilité du système.


meilleur régulateur de pression de gaz ultra haute pureté top 10 en Inde
Conclusion
Un régulateur de pression pour gaz de haute pureté est un composant essentiel pour la distribution de gaz propres, stables et contrôlés en laboratoire et en milieu industriel. Son rôle ne se limite pas à la simple réduction de pression. Le choix des matériaux, la conception du diaphragme, la propreté interne, le volume mort, l'étanchéité, la stabilité de la pression, le débit et la technologie de raccordement influencent tous les performances du système de distribution de gaz.

Pour les applications générales, un régulateur à un étage peut assurer une régulation de pression fiable et économique. En revanche, pour les instruments d'analyse, la fabrication de semi-conducteurs, les systèmes d'étalonnage et autres applications sensibles, une régulation à deux étages de haute pureté peut offrir une meilleure stabilité de la pression de sortie en cas de variation de la pression d'alimentation en gaz.

Avant de choisir un régulateur, les utilisateurs doivent évaluer soigneusement le type de gaz, les exigences de pureté, la pression d'entrée maximale, la pression de sortie requise, le débit demandé, le type de raccordement, la compatibilité des matériaux et les exigences de sécurité.

Grâce à des régulateurs de collecteurs de gaz de haute pureté correctement conçus et à des systèmes de distribution de gaz conçus par des professionnels, les laboratoires et les installations industrielles peuvent améliorer la stabilité de l'approvisionnement en gaz, réduire les risques de contamination, favoriser la constance des processus et parvenir à une gestion du gaz plus sûre et plus efficace.

Pour les applications exigeantes en matière de gaz de laboratoire, de semi-conducteurs, de gaz spéciaux et de gaz industriels, un régulateur de collecteur de gaz haute pureté personnalisé d'un fabricant expérimenté comme Jewellok peut constituer une base fiable pour un système de distribution de gaz complet et efficace.

Pour en savoir plus sur les régulateurs de distribution de gaz de haute pureté pour les systèmes de gaz de laboratoire et industriels, vous pouvez consulter le site web de Jewellok : https://www.jewellok.com/.
