Système de distribution de gaz de laboratoire pour l'azote, l'oxygène, l'hydrogène et les gaz spéciaux

Système de distribution de gaz de laboratoire pour l'azote, l'oxygène, l'hydrogène et les gaz spéciaux

Un système de distribution de gaz de laboratoire est une infrastructure essentielle conçue pour acheminer en toute sécurité l'azote, l'oxygène, l'hydrogène et les gaz spéciaux depuis des bouteilles, des sources de gaz en vrac ou des alimentations centralisées vers les instruments de laboratoire et les équipements de production. Contrairement aux réseaux de tuyauterie d'air comprimé classiques, les systèmes de distribution de gaz de laboratoire doivent être dimensionnés en fonction des propriétés des gaz, de la pureté requise, de la pression, du débit, de la compatibilité et des exigences de sécurité.

Les laboratoires modernes de recherche pharmaceutique, d'analyse chimique, de biotechnologie, de développement de semi-conducteurs, les universités, les hôpitaux et les installations de R&D industrielles ont de plus en plus besoin de systèmes de distribution de gaz fiables pour des applications telles que la chromatographie, la spectrométrie de masse, la spectroscopie, le traitement des semi-conducteurs, l'inertage, le soudage, la culture cellulaire et les tests analytiques.

Un système correctement conçu assure une pression de gaz stable, minimise la contamination, réduit la manipulation des bouteilles et améliore la sécurité d'utilisation. Cet article décrit la conception, les composants, l'installation et les consignes de sécurité des systèmes de distribution de gaz de laboratoire pour l'azote, l'oxygène, l'hydrogène et les gaz spéciaux.


Qu'est-ce qu'un système de distribution de gaz de laboratoire ?
Un système de distribution de gaz de laboratoire relie une source de gaz à de multiples points d'utilisation via un réseau contrôlé de tuyauterie, de vannes, de régulateurs, de collecteurs, de dispositifs de surveillance et de raccords de sortie.

Un système typique se compose de :

Bouteilles de gaz ou stockage de gaz en vrac
Collecteurs de bouteilles de gaz
Systèmes de commutation automatiques ou semi-automatiques
Régulateurs de pression
Armoires à gaz
canalisations de distribution de gaz
Vannes d'isolement
Manomètres et transmetteurs de pression
Prises de gaz et régulateurs de point d'utilisation
Systèmes de détection et d'alarme de gaz
Systèmes de ventilation et d'évacuation
La configuration dépend du nombre de gaz, de la consommation de gaz, de la pureté requise, de la pression de fonctionnement, de l'agencement du laboratoire et des normes de sécurité applicables.

Pour un petit laboratoire, des bouteilles individuelles avec détendeurs locaux peuvent suffire. En revanche, pour les laboratoires équipés de plusieurs instruments ou ayant une forte consommation de gaz, un système de distribution de gaz centralisé offre une meilleure stabilité de la pression, un remplacement plus aisé des bouteilles et une gestion du gaz plus efficace.

Système de distribution d'azote gazeux pour laboratoire
L'azote est l'un des gaz les plus couramment utilisés en laboratoire. Il est largement employé pour l'inertage, la préparation d'échantillons, la chromatographie, l'évaporation, les boîtes à gants, les procédés de fabrication des semi-conducteurs et les instruments d'analyse.

Un système de distribution d'azote comprend généralement un collecteur de bouteilles d'azote ou une source d'azote en vrac, une régulation de pression primaire, une tuyauterie de distribution, des vannes d'isolement et des régulateurs de point d'utilisation.

L'azote est chimiquement inerte dans les conditions normales de laboratoire, mais il peut créer une atmosphère pauvre en oxygène s'il est libéré dans un espace clos. Par conséquent, une ventilation adéquate et une surveillance du taux d'oxygène doivent être envisagées dans les laboratoires utilisant des quantités importantes d'azote.

Pour les applications nécessitant une pureté élevée, le système de tuyauterie doit minimiser les zones mortes, la génération de particules, la contamination par l'humidité et les points de raccordement inutiles. On peut privilégier les tubes en acier inoxydable, notamment les tubes électropolis ou traités intérieurement, lorsque de l'azote ultra-pur est requis.

La stabilité de la pression est également essentielle. Les instruments d'analyse étant sensibles aux fluctuations de la pression d'alimentation en gaz, les régulateurs doivent être correctement dimensionnés en fonction de la pression d'entrée, de la pression de sortie, du débit et des exigences de l'application.

Système de distribution d'oxygène gazeux de laboratoire
L'oxygène est couramment utilisé dans la recherche médicale, les expériences de combustion, les applications de culture cellulaire, les analyses de laboratoire et la recherche industrielle spécialisée.

L'oxygène favorisant la combustion, les systèmes de distribution d'oxygène nécessitent des contrôles de compatibilité des matériaux et de propreté plus stricts que les systèmes à gaz inerte ordinaires.

L’huile, la graisse et autres contaminants combustibles ne doivent pas être introduits dans le circuit d’oxygène. Les composants doivent être nettoyés et préparés en conséquence, et les matériaux utilisés doivent être compatibles avec la pression et les conditions de service prévues.

Un système de distribution d'oxygène peut comprendre :

Bouteilles d'oxygène ou approvisionnement en oxygène en vrac
Collecteur compatible avec l'oxygène
Régulateur de pression primaire
tubes de distribution en acier inoxydable
Vannes d'isolement
Surveillance de la pression
Régulateurs de point d'utilisation
Points de distribution d'oxygène appropriés
Le système doit également être conçu pour éviter toute interconnexion accidentelle avec des gaz incompatibles. Un étiquetage clair et une identification normalisée des gaz sont essentiels dans tout le laboratoire.

Système de distribution d'hydrogène gazeux en laboratoire
L'hydrogène exige une attention particulière en raison de sa forte inflammabilité et de sa large plage d'inflammabilité dans l'air. Les systèmes d'hydrogène utilisés en laboratoire nécessitent donc une conception rigoureuse, une ventilation adéquate, une prévention des fuites, une détection des gaz et un dispositif d'isolement d'urgence.

L'hydrogène peut être utilisé en chromatographie en phase gazeuse, en synthèse chimique, dans la recherche sur les matériaux, dans la recherche sur les piles à combustible, dans le traitement thermique et dans d'autres procédés de laboratoire.

Un système de distribution d'hydrogène comprend généralement :

collecteur de cylindres à hydrogène
Régulateur de pression compatible avec l'hydrogène
Vannes à haute intégrité
Tube en acier inoxydable
Équipement de détection de gaz
Vanne d'arrêt d'urgence
Système de ventilation
Régulation de la pression au point d'utilisation
Les raccordements doivent être conçus de manière à minimiser les risques de fuite. L'utilisation d'hydrogène requiert une attention particulière aux raccords, aux joints de tuyauterie, aux vannes, aux régulateurs et aux flexibles.

Lorsque l'hydrogène est stocké ou distribué à l'intérieur d'un laboratoire, celui-ci doit être équipé d'une ventilation appropriée et d'un système de détection de l'hydrogène, conformément à l'évaluation des risques et aux réglementations locales applicables.

Des systèmes d'arrêt d'urgence automatiques peuvent également être intégrés aux installations de plus grande envergure. Si un détecteur de gaz repère une concentration dangereuse, le système peut être conçu pour couper l'alimentation et déclencher les alarmes conformément à la stratégie de sécurité de l'installation.

Système de distribution de gaz spéciaux
Les gaz spéciaux comprennent des gaz de haute pureté, toxiques, corrosifs, réactifs, inflammables, comburants et d'étalonnage. On peut citer comme exemples l'hélium, l'argon, le dioxyde de carbone, l'ammoniac, le silane, l'hexafluorure de soufre, les gaz chlorés et divers mélanges gazeux d'étalonnage.

Les exigences de conception relatives aux gaz spéciaux dépendent fortement des propriétés spécifiques de chaque gaz.

Par exemple, les gaz corrosifs peuvent nécessiter des matériaux résistants à la corrosion et des systèmes d'évacuation spécifiques. Les gaz toxiques peuvent exiger des armoires à gaz, des systèmes d'arrêt automatique, la détection des fuites et une ventilation d'évacuation dédiée. Les gaz de haute pureté requièrent un contrôle de la contamination tout au long du circuit de distribution.

Un système de distribution de gaz spécialisé peut donc comprendre une armoire à gaz dédiée avec :

dispositif de retenue du cylindre
Régulation automatique ou semi-automatique de la pression
Vannes à commande pneumatique ou électrique
Surveillance de la pression
interface de détection de gaz
Arrêt d'urgence
Raccord d'échappement
Interface d'alarme
Pour les gaz particulièrement dangereux, la source de gaz peut être installée à l'intérieur d'une armoire à gaz ventilée plutôt que d'être exposée directement dans le laboratoire.

Composants clés d'un système de distribution de gaz de laboratoire
1. Collecteur de gaz
Un collecteur de gaz relie une ou plusieurs bouteilles au réseau de distribution. Un collecteur manuel nécessite l'intervention d'un opérateur pour changer les bouteilles, tandis qu'un collecteur à commutation automatique peut passer d'une réserve de gaz vide à une réserve de gaz avec une interruption minimale.

Les systèmes de commutation automatique sont particulièrement utiles pour les laboratoires où un approvisionnement continu en gaz est essentiel.

2. Régulateurs de pression
Les régulateurs de pression réduisent la pression d'alimentation du cylindre ou du vrac à une pression aval contrôlée.

Le régulateur doit être sélectionné en fonction de :

Pression d'entrée maximale
Pression de sortie requise
Type de gaz
Le débit (Anglais)
Température
Propreté requise
Compatibilité des matériaux
Pour les applications de laboratoire de haute pureté, il est préférable d'utiliser des régulateurs en acier inoxydable avec un traitement de surface interne approprié.

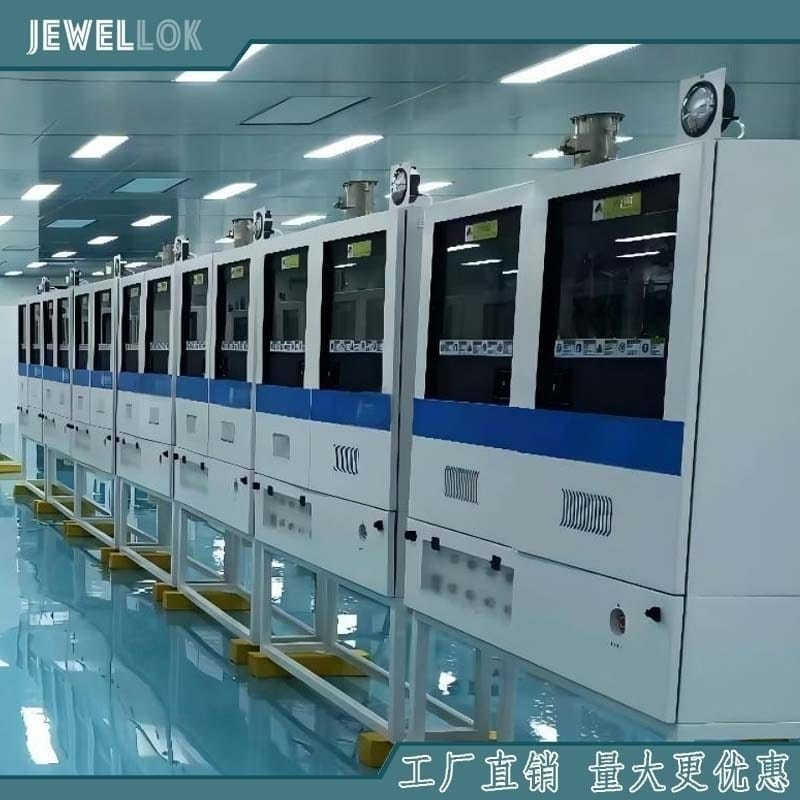

3. Armoires à gaz
Les armoires à gaz offrent un espace de stockage contrôlé pour les bouteilles de gaz dangereux ou spéciaux. Elles peuvent intégrer des systèmes de ventilation, de détection de gaz, de vannes automatiques, de surveillance de la pression et d'arrêt d'urgence.

Les armoires à gaz sont particulièrement importantes pour les gaz toxiques, corrosifs, pyrophoriques et hautement réactifs.

4. Tubes et tuyauteries de distribution
Le matériau de la tuyauterie doit être compatible avec le gaz et les conditions de fonctionnement.

Les matériaux couramment utilisés comprennent l'acier inoxydable, le cuivre, le PTFE et d'autres matériaux techniques. Les tubes en acier inoxydable sont largement utilisés pour la distribution de gaz de haute pureté en raison de leur robustesse, de leur propreté et de leur résistance à la corrosion.

La finition de surface interne revêt une importance croissante à mesure que les exigences en matière de pureté du gaz augmentent.

5. Régulateurs et vannes au point d'utilisation
Les régulateurs de pression au point d'utilisation permettent un ajustement final de la pression à proximité des instruments de laboratoire. Les vannes d'isolement permettent de couper l'alimentation de certains équipements ou zones du laboratoire sans interrompre l'ensemble du réseau de gaz.

Conception d'un système de distribution de gaz de laboratoire de haute pureté
La distribution de gaz de haute pureté exige bien plus que la simple installation de tubes propres. Il faut prendre en compte l'ensemble du circuit de gaz, depuis la vanne de la bouteille jusqu'au raccordement final à l'instrument.

Les facteurs de conception importants incluent :

Réduction du volume mort : Un volume mort excessif peut accroître la contamination et rendre la purge du système moins efficace.

Prévention des fuites : Des raccords de haute qualité et des connexions correctement installées sont essentiels pour maintenir l'intégrité du système.

Finition de surface : Les surfaces internes des tubes doivent être sélectionnées en fonction de la pureté de gaz requise.

Compatibilité des matériaux : Chaque composant en contact avec le gaz doit être compatible avec la chimie du gaz.

Contrôle de la pression : les régulateurs et les vannes doivent maintenir des conditions de fonctionnement stables au débit requis.

Purge : Des procédures de purge appropriées permettent de réduire l'humidité, l'oxygène et autres contaminants avant la mise en marche de l'équipement.

Pour les applications dans les domaines des semi-conducteurs, de la pharmacie, de l'analyse et autres applications ultra-pures, les tubes en acier inoxydable soudés orbitalement peuvent être utilisés pour réduire les risques de contamination et de fuite.

Installation du système de distribution de gaz de laboratoire
L'installation doit commencer par une évaluation détaillée de la consommation de gaz du laboratoire, de l'emplacement des équipements, des besoins en stockage des bouteilles et des risques pour la sécurité.

Le processus d'ingénierie comprend généralement :

Identifier tous les gaz nécessaires.
Déterminer la pureté du gaz et les exigences de consommation.
Calculer les pressions d'entrée et de sortie requises.
Sélectionnez la source de gaz et la configuration du collecteur.
Sélectionnez des régulateurs, des vannes et des tubes compatibles.
Concevoir le plan de distribution.
Installer les armoires à gaz là où c'est nécessaire.
Installer des systèmes de détection et d'alarme de gaz.
Effectuer des tests de pression et d'étanchéité.
Purgez le système avant la mise en service.
Étiquetez toutes les canalisations et les prises d'eau.
Établir des procédures d'inspection et de maintenance.
Les conduites de gaz doivent être clairement identifiées afin d'éviter tout raccordement accidentel d'équipements de laboratoire à une source de gaz inappropriée.

Considérations de sécurité
La sécurité est un élément fondamental de la conception des systèmes de gaz de laboratoire.

Les principaux risques varient selon le type de gaz :

Type de gaz Considérations principales
Azote Carence en oxygène et risques liés à la pression
Oxygène Accélération de la combustion et propreté des matériaux
Hydrogène Inflammabilité, fuite, risque d'inflammation
Gaz toxiques Exposition et fuite
Gaz corrosifs Compatibilité des matériaux et exposition chimique
Gaz pyrophoriques Isolation d'urgence et d'allumage
Gaz de haute pureté Contamination et fiabilité des procédés
Les bouteilles de gaz doivent être correctement fixées et les zones de stockage doivent être bien ventilées. Les dispositifs d'arrêt d'urgence doivent être accessibles et clairement identifiés.

Le système de détection de gaz doit être choisi en fonction des propriétés et des quantités des gaz utilisés. Il peut être raccordé à des alarmes sonores et visuelles et, le cas échéant, à des systèmes d'isolation automatique.

Comment choisir un fournisseur de système de distribution de gaz de laboratoire
Choisir le bon fournisseur est important car les systèmes de distribution de gaz de laboratoire nécessitent souvent une personnalisation.

Un fournisseur qualifié devrait être en mesure de fournir :

Ingénierie des collecteurs de gaz
solutions de régulation de pression
Panneaux de gaz de haute pureté
Armoires à gaz
Systèmes de traitement des gaz spéciaux
Tubes et raccords en acier inoxydable
Systèmes de changement automatique
Intégration de la détection de gaz
Essais de pression et d'étanchéité
Assistance à la mise en service du système
Le fournisseur doit également comprendre la différence entre les gaz de laboratoire courants et les gaz de haute pureté ou dangereux.

Pour les laboratoires utilisant simultanément de l'azote, de l'oxygène, de l'hydrogène et des gaz spéciaux, une solution intégrée de distribution de gaz peut simplifier la gestion du système tout en améliorant le contrôle opérationnel.


Conclusion
Un système de distribution de gaz de laboratoire correctement conçu pour l'azote, l'oxygène, l'hydrogène et les gaz spéciaux assure une distribution de gaz contrôlée, fiable et sûre de la source aux équipements de laboratoire.

Les principaux éléments à prendre en compte lors de la conception sont les propriétés du gaz, les exigences de pureté, la pression et le débit, la compatibilité des matériaux, la prévention des fuites, la ventilation, la détection des gaz, l'isolation d'urgence et la maintenance.

Pour les gaz courants comme l'azote et l'oxygène, le système est relativement simple. L'hydrogène et les gaz spéciaux nécessitent des mesures d'ingénierie supplémentaires en raison de leur inflammabilité, de leur toxicité, de leur corrosivité, de leur réactivité ou des exigences de pureté associées.

En combinant des collecteurs de gaz, des régulateurs, des vannes, des armoires à gaz, des tubes de distribution, des systèmes de surveillance et des commandes au point d'utilisation appropriés, les laboratoires peuvent construire une infrastructure de gaz capable de prendre en charge les instruments d'analyse, les équipements de recherche, les procédés pilotes et les applications de fabrication avancées.

Un système de gaz de laboratoire professionnel doit en définitive être conçu en fonction des propriétés spécifiques du gaz, des exigences en matière d'équipement, de l'agencement du laboratoire, des codes applicables et de l'évaluation des risques, plutôt que d'utiliser une configuration unique.

Pour en savoir plus sur les systèmes de distribution de gaz de laboratoire pour l'azote, l'oxygène, l'hydrogène et les gaz spéciaux, vous pouvez consulter le site web de Jewellok : https://www.jewellok.com/.
