Système centralisé de distribution de gaz de laboratoire pour gaz de haute pureté et gaz spéciaux

Système centralisé de distribution de gaz de laboratoire pour gaz de haute pureté et gaz spéciaux

Les laboratoires modernes dépendent de plus en plus des gaz de haute pureté et des gaz spéciaux pour leurs instruments d'analyse, leurs équipements de recherche, leurs systèmes de test et leurs protocoles expérimentaux. Des gaz tels que l'azote, l'argon, l'hélium, l'hydrogène, l'oxygène, le dioxyde de carbone et les mélanges gazeux spéciaux doivent être fournis avec une pression stable, une pureté constante et un débit fiable. Un système centralisé de distribution de gaz pour laboratoire apporte une solution optimale en distribuant les gaz à partir d'une source centrale contrôlée vers les différents points d'utilisation du laboratoire.

Comparé aux bouteilles de gaz individuelles raccordées directement aux instruments de laboratoire, un système d'alimentation en gaz centralisé permet une meilleure gestion du gaz, réduit la manipulation des bouteilles, simplifie la maintenance et offre un meilleur contrôle de la pression et de la qualité du gaz. Pour les laboratoires équipés de plusieurs instruments ou présentant une forte consommation de gaz, la distribution centralisée de gaz est particulièrement avantageuse.


Qu’est-ce qu’un système centralisé de distribution de gaz de laboratoire ?
Un système centralisé de distribution de gaz de laboratoire est un réseau conçu pour transporter les gaz d'une source centrale vers de multiples points d'utilisation au sein d'un laboratoire ou d'un centre de recherche.

Le système se compose généralement de bouteilles de gaz ou de sources de gaz en vrac, de collecteurs de bouteilles, de systèmes de commutation automatiques ou semi-automatiques, de régulateurs de pression, de canalisations de distribution de gaz, de vannes d'isolement, de panneaux de contrôle de pression, de composants de filtration, de dispositifs de surveillance et de points de distribution de gaz.

Le processus de base de livraison de gaz est le suivant :

Source de gaz → Collecteur → Régulation de pression → Conduite de distribution → Contrôle au point d'utilisation → Équipement de laboratoire

Selon les besoins du laboratoire, le système peut prendre en charge plusieurs types de gaz simultanément. Chaque gaz est généralement acheminé par une conduite de distribution indépendante afin d'éviter toute contamination croisée et de garantir sa pureté.

Un système centralisé bien conçu n'est pas un simple assemblage de tuyaux et de régulateurs. Il s'agit d'un système intégré de gestion des gaz, conçu en fonction des propriétés du gaz, de la pureté requise, de la pression, du débit, de l'agencement du laboratoire, des exigences de sécurité et des spécifications des équipements.

Pourquoi les laboratoires ont besoin d'une distribution de gaz centralisée
Les laboratoires utilisent souvent plusieurs instruments d'analyse simultanément. Les chromatographes en phase gazeuse, les spectromètres de masse, les systèmes ICP, les équipements de recherche sur les semi-conducteurs, les boîtes à gants, les systèmes de vide, les équipements de test environnemental et d'autres instruments peuvent nécessiter un approvisionnement continu en gaz.

L'utilisation de bouteilles individuelles pour chaque instrument peut engendrer plusieurs difficultés opérationnelles. Le personnel de laboratoire doit fréquemment remplacer les bouteilles, contrôler la quantité de gaz restante, gérer les différents raccordements et assurer la maintenance de plusieurs détendeurs. La manutention des bouteilles peut également poser des problèmes supplémentaires de sécurité et de logistique.

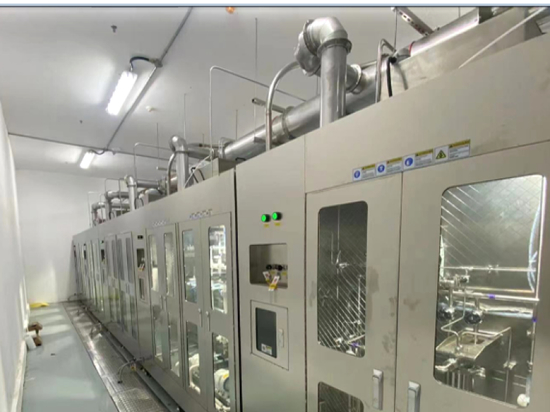

Un système centralisé de distribution de gaz de laboratoire regroupe les sources de gaz dans une zone d'approvisionnement désignée et distribue le gaz via des canalisations conçues à cet effet.

Les principaux avantages incluent :

Pression et débit de gaz stables
Manipulation réduite des bouteilles de gaz en laboratoire
Amélioration de la continuité de l'approvisionnement en gaz
Surveillance et contrôle centralisés
remplacement simplifié du cylindre
Risque réduit d'erreurs de connexion
Meilleure utilisation des ressources gazières
Extension du système simplifiée
Amélioration de l'organisation du laboratoire
Compatibilité avec les applications de gaz de haute pureté
Pour les laboratoires utilisant des équipements analytiques coûteux, une alimentation en gaz stable peut également contribuer à maintenir des conditions expérimentales et des performances instrumentales constantes.

Principaux composants d'un système de distribution de gaz de laboratoire
1. Collecteur d'alimentation en gaz et de bouteilles
La source de gaz peut être constituée de bouteilles individuelles, de faisceaux de bouteilles, de réservoirs Dewar ou de systèmes de stockage en vrac. Pour les gaz de haute pureté et les gaz spéciaux, le raccordement à la source doit être compatible avec le type de gaz et les spécifications de la vanne de la bouteille.

Un collecteur de bouteilles permet de raccorder plusieurs bouteilles au système d'alimentation en gaz. Selon l'application, les laboratoires peuvent utiliser des collecteurs de commutation manuels, semi-automatiques ou entièrement automatiques.

Un collecteur de commutation automatique permet de basculer d'une batterie de bouteilles vide ou à basse pression vers une batterie de réserve sans interrompre l'alimentation en gaz en aval. Ceci est particulièrement utile pour les instruments nécessitant une disponibilité continue en gaz.

2. Régulateurs de pression
La régulation de la pression est l'une des fonctions les plus importantes d'un système de gaz centralisé.

Les bouteilles de gaz peuvent contenir des pressions très élevées, tandis que les instruments de laboratoire nécessitent généralement une pression de fonctionnement beaucoup plus basse et plus stable. Un régulateur de qualité réduit la pression à la source à une pression contrôlée en aval.

Pour les applications de haute pureté, les régulateurs doivent être sélectionnés en fonction de :

Compatibilité avec les gaz
Pression d'entrée
Pression de sortie
Exigences de débit
Matériaux mouillés
Volume interne
Performances en matière de fuite
Pureté du gaz requise
Pour les applications de très haute pureté, les régulateurs fabriqués en acier inoxydable de haute qualité et conçus avec un faible volume mort interne peuvent contribuer à minimiser la contamination et l'adsorption.

3. Gazoduc de distribution
Le réseau de distribution transporte le gaz de la source centrale jusqu'aux différents points d'utilisation des laboratoires.

Le choix des matériaux dépend du type de gaz, des exigences de pureté, de la pression, de la température et de l'application. Les tubes en acier inoxydable sont largement utilisés pour la distribution de gaz de haute pureté car ils offrent une bonne résistance mécanique, une résistance à la corrosion et des surfaces internes propres.

Pour les applications exigeantes, les tubes peuvent être polis intérieurement, nettoyés, passivés et assemblés par soudage orbital ou par d'autres méthodes d'assemblage à haute intégrité.

La conception des pipelines doit minimiser les tronçons inutiles, les coudes brusques et les sources de contamination. Un tracé approprié simplifie également la maintenance et les extensions futures.

4. Vannes et composants d'isolation
Les vannes d'isolement permettent de couper l'alimentation en gaz de certaines sections pour effectuer la maintenance, sans nécessairement affecter l'ensemble du laboratoire.

Pour les systèmes de gaz de haute pureté, les vannes à membrane sont souvent privilégiées car leur conception minimise la contamination et assure une étanchéité fiable. Des vannes à bille, des vannes à pointeau, des clapets anti-retour et d'autres composants spécifiques peuvent également être utilisés selon les exigences du système.

Le choix de la vanne doit prendre en compte la compatibilité avec le gaz, la pression de service, la température, le type de raccordement, les exigences en matière d'étanchéité et la propreté requise.

5. Panneaux de gaz au point d'utilisation
Un panneau de contrôle des gaz au point d'utilisation assure le contrôle local de la pression et l'isolation des gaz à proximité des équipements de laboratoire.

Les composants typiques peuvent inclure un régulateur de pression, un manomètre, une vanne d'isolement, un dispositif de décharge, un filtre et un raccord de sortie.

Le panneau de commande au point d'utilisation permet aux opérateurs de régler ou de contrôler la pression du gaz sans accéder à la zone centrale d'alimentation. Pour les laboratoires équipés de différents instruments nécessitant des pressions de fonctionnement différentes, la régulation individuelle au point d'utilisation offre une plus grande flexibilité.

Exigences en matière de livraison de gaz de haute pureté
Les gaz de haute pureté et les gaz spéciaux nécessitent une conception de système plus rigoureuse que la distribution générale de gaz industriels.

Même lorsque le gaz source est d'une pureté extrêmement élevée, une contamination peut survenir pendant le transport à travers des tubes, des vannes, des régulateurs, des raccords ou des connexions inadaptés.

Les sources de contamination courantes comprennent :

Humidité
Oxygène
Hydrocarbures
Particules
Gaz résiduels de procédé
Élastomères de mauvaise qualité
Composants mal nettoyés
Exposition atmosphérique pendant l'installation
Par conséquent, les systèmes de gaz de haute pureté doivent utiliser des matériaux et des composants spécifiquement sélectionnés pour le service de gaz propre.

L'état des surfaces internes est particulièrement important. Des surfaces internes lisses et correctement traitées réduisent l'accumulation et l'adsorption de particules. Les composants doivent également être soigneusement nettoyés et emballés avant leur installation.

Pour les applications de très haute pureté, le soudage orbital et les connexions métal-métal de haute intégrité peuvent réduire les risques de fuite et de contamination.

Distribution de gaz spéciaux
Les gaz spéciaux peuvent inclure des gaz toxiques, corrosifs, inflammables, comburants, réactifs ou extrêmement sensibles. Ces gaz nécessitent des considérations d'ingénierie supplémentaires.

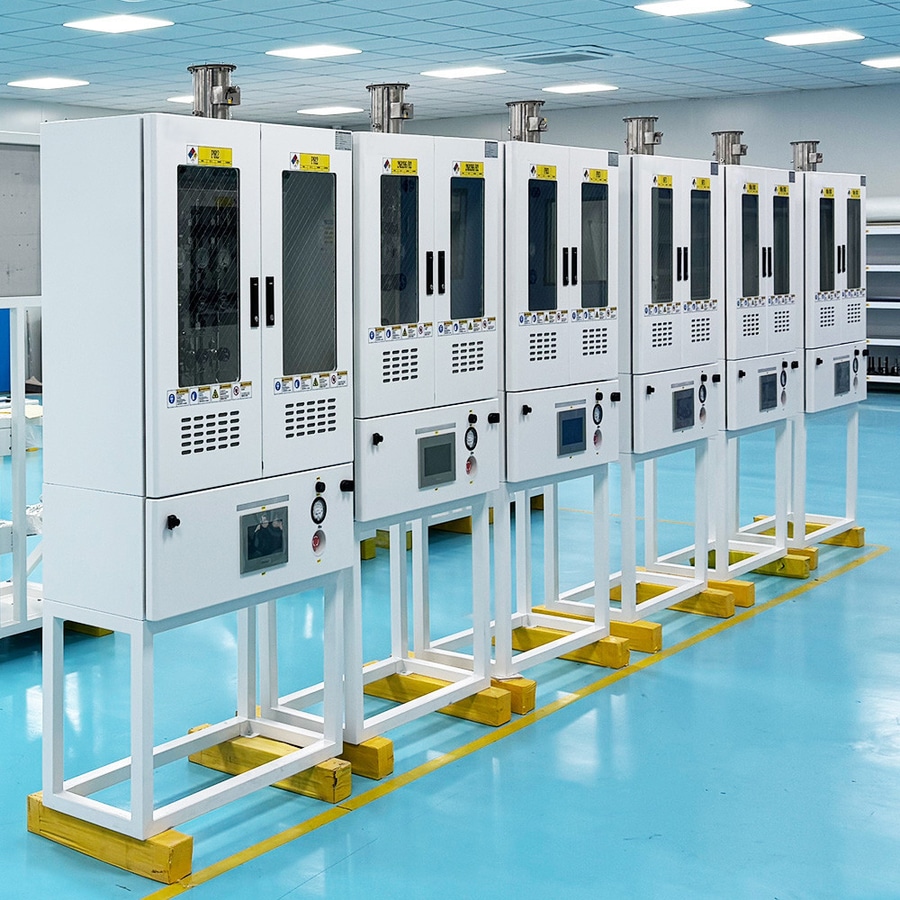

Par exemple, les gaz toxiques peuvent nécessiter des armoires à gaz, des systèmes d'arrêt automatique, la détection des fuites, une ventilation par extraction et des systèmes d'intervention d'urgence. Les gaz corrosifs requièrent des matériaux compatibles et une conception appropriée des vannes et des régulateurs.

Les gaz inflammables nécessitent une ventilation appropriée, un contrôle des sources d'inflammation, une protection contre la pression et, le cas échéant, une détection des gaz.

Le système centralisé de distribution de gaz doit donc être conçu en fonction des propriétés spécifiques de chaque gaz plutôt que d'utiliser une configuration standardisée unique pour chaque application.

Contrôle de la pression et stabilité des gaz
Une pression stable est essentielle pour de nombreux instruments de laboratoire.

Les fluctuations de pression peuvent influencer les mesures analytiques, les conditions de procédé et le fonctionnement des instruments. Un système centralisé doit donc maintenir des niveaux de pression appropriés en amont et en aval.

Une architecture typique peut comprendre une réduction de pression en deux étapes. La première étape réduit la pression du cylindre à une pression de distribution intermédiaire, tandis que la seconde étape assure un contrôle précis de la pression au plus près du point d'utilisation.

Cette configuration peut améliorer la stabilité de la pression, notamment lorsque plusieurs instruments consomment du gaz simultanément.

Les besoins en débit doivent également être calculés avec précision. Des tubes ou des régulateurs sous-dimensionnés peuvent engendrer des chutes de pression excessives, tandis que des composants surdimensionnés peuvent augmenter le coût et le volume interne du système.

Surveillance de la pureté et de la sécurité des gaz
Un système moderne de distribution de gaz de laboratoire centralisé peut intégrer des fonctions de surveillance et d'alarme.

Les capteurs de pression surveillent la pression d'alimentation et de distribution, tandis que les détecteurs de gaz repèrent les fuites dangereuses. Des alarmes automatiques avertissent le personnel de laboratoire en cas de chute de pression en dessous d'un seuil défini ou de détection d'une concentration de gaz dangereux.

Selon l'application, le système de contrôle peut surveiller :

Pression du cylindre
Pression du collecteur
Pression de distribution
Flux du gaz
Fuite de gaz
Concentration de gaz
État de transition
État de la vanne
Conditions d'alarme
Pour les systèmes de laboratoire critiques, la surveillance peut être intégrée à un système de gestion de bâtiment ou à une plateforme de contrôle centralisée des installations.

Conception d'un système centralisé de distribution de gaz pour laboratoire
La conception du système doit commencer par une évaluation détaillée des besoins du laboratoire.

Les ingénieurs doivent déterminer les gaz requis, leurs degrés de pureté, les pressions à la source, les pressions de service, les débits, le nombre de points d'utilisation, les distances des pipelines et les besoins d'expansion futurs.

Un processus de conception typique comprend :

Étape 1 : Identifier les besoins en gaz

Déterminer tous les gaz nécessaires aux instruments et aux procédés de laboratoire.

Étape 2 : Définir la pureté du gaz

Déterminer si l'application nécessite un gaz de qualité industrielle, de haute pureté, d'ultra-haute pureté ou un gaz spécial.

Étape 3 : Calculer le débit et la pression

Déterminer la consommation de pointe et la consommation normale pour chaque gaz et calculer les pertes de pression attendues.

Étape 4 : Sélectionner les matériaux

Choisissez les tubes, vannes, régulateurs, raccords, filtres et joints adaptés en fonction de la compatibilité avec le gaz et des exigences de propreté.

Étape 5 : Concevoir le réseau de distribution

Concevoir des tracés de pipelines minimisant les raccordements inutiles et assurant un accès aisé pour la maintenance.

Étape 6 : Intégrer les systèmes de sécurité

Envisager un dispositif de décompression, un arrêt d'urgence, un système de détection de gaz, une ventilation, des alarmes et autres mesures de sécurité applicables.

Étape 7 : Test et mise en service

Le système finalisé doit subir des essais de pression, des tests d'étanchéité, un nettoyage, une purge et une mise en service appropriés avant d'être mis en service.

Applications des systèmes de gaz de laboratoire centralisés
Les systèmes centralisés de distribution de gaz sont utilisés dans un large éventail d'industries et d'environnements de recherche.

Laboratoires d'analyse
La chromatographie en phase gazeuse, la spectrométrie de masse, l'absorption atomique, l'ICP et d'autres instruments analytiques peuvent nécessiter des gaz vecteurs, des gaz d'étalonnage ou des gaz de support.

Laboratoires pharmaceutiques et biotechnologiques
L'azote, le dioxyde de carbone, l'oxygène et d'autres gaz peuvent être utilisés dans la culture cellulaire, la fermentation, les tests analytiques, le développement pharmaceutique et les applications en atmosphère contrôlée.

Recherche sur les semi-conducteurs et la fabrication avancée
Les gaz de haute pureté et les gaz spéciaux sont essentiels au développement des procédés, à la recherche sur le dépôt, aux expériences de gravure et à la caractérisation des matériaux. Ces applications exigent un contrôle particulièrement rigoureux de la contamination et de la pureté des gaz.

Universités et instituts de recherche
Les systèmes centralisés permettent à plusieurs laboratoires et groupes de recherche de partager une infrastructure de gaz contrôlée tout en conservant un contrôle indépendant de la pression au point d'utilisation.

Tests environnementaux et de matériaux
Les mélanges gazeux spéciaux et les gaz de haute pureté sont fréquemment utilisés pour l'étalonnage, le fonctionnement des instruments, l'analyse des émissions et les essais de matériaux.

Alimentation en gaz centralisée ou par bouteilles individuelles
Le raccordement individuel des bouteilles peut s'avérer pratique pour les petits laboratoires à faible consommation de gaz. Cependant, à mesure que le nombre d'instruments augmente, la distribution centralisée devient de plus en plus utile.

Fonctionnalité Alimentation individuelle en cylindre Distribution centralisée de gaz
Manipulation des cylindres Fréquent Centralisée
Controle de la pression Fournisseurs Point d'utilisation central
Surveillance des gaz Édition Surveillance centralisée possible
Expansion Plus difficile Plus facile à étendre
Organisation du laboratoire Plus de bouteilles de gaz à proximité des équipements Espace de travail plus propre
Continuité de l'approvisionnement Cela dépend du remplacement du cylindre Peut utiliser des systèmes de réserve/commutation
Applications de haute pureté Possible Plus adapté à la distribution technique
La solution appropriée dépend de la taille du laboratoire, de la consommation de gaz, des exigences de sécurité, du budget et de la configuration des équipements.

Comment choisir un fournisseur de système centralisé de gaz de laboratoire
Choisir le bon fournisseur est important car les performances d'un système de distribution de gaz dépendent à la fois de la qualité des composants et de la conception technique.

Un fournisseur qualifié doit comprendre la compatibilité des gaz, la manipulation des gaz de haute pureté, le contrôle de la pression, la conception des pipelines, les tests d'étanchéité et les exigences de sécurité en laboratoire.

Pour les projets impliquant plusieurs gaz ou des équipements analytiques critiques, les clients doivent évaluer si le fournisseur peut fournir une solution complète plutôt que des composants individuels uniquement.

Un fournisseur spécialisé comme Jewellok propose des composants et des solutions techniques pour la distribution de gaz de haute pureté et de gaz spéciaux, notamment des régulateurs, des vannes, des collecteurs, des panneaux de contrôle de pression et des systèmes de distribution de gaz. La configuration du système est personnalisable en fonction du type de gaz, de la pression, de la pureté, des normes de raccordement et des exigences du laboratoire.


Conclusion
Un système centralisé de distribution de gaz de laboratoire pour les gaz de haute pureté et les gaz spéciaux offre une solution structurée pour alimenter plusieurs instruments de laboratoire à partir d'une source de gaz contrôlée. En combinant des collecteurs de bouteilles, des régulateurs de pression, des tubes de haute pureté, des vannes, des panneaux de commande, des équipements de surveillance et des systèmes de sécurité, les laboratoires peuvent mettre en place une infrastructure de gaz plus organisée et plus facile à contrôler.

Les considérations les plus importantes ne se limitent pas à la pression et au débit du gaz. La compatibilité des matériaux, la propreté, l'étanchéité, la maîtrise de la contamination, la conception du pipeline, la stabilité de la pression, la surveillance et la sécurité doivent toutes être prises en compte lors de l'ingénierie du système.

Avec l'adoption d'instruments d'analyse et de processus de recherche plus sophistiqués, la fiabilité de la distribution des gaz devient primordiale. Un système centralisé correctement conçu assure une alimentation stable en gaz, tout en garantissant la sécurité du laboratoire, l'efficacité opérationnelle, le respect des exigences de pureté élevées et la possibilité d'extensions futures.
