Systèmes d'épuration des gaz de laboratoire : conception, principe de fonctionnement, applications et guide de sélection

Systèmes d'épuration des gaz de laboratoire : conception, principe de fonctionnement, applications et guide de sélection

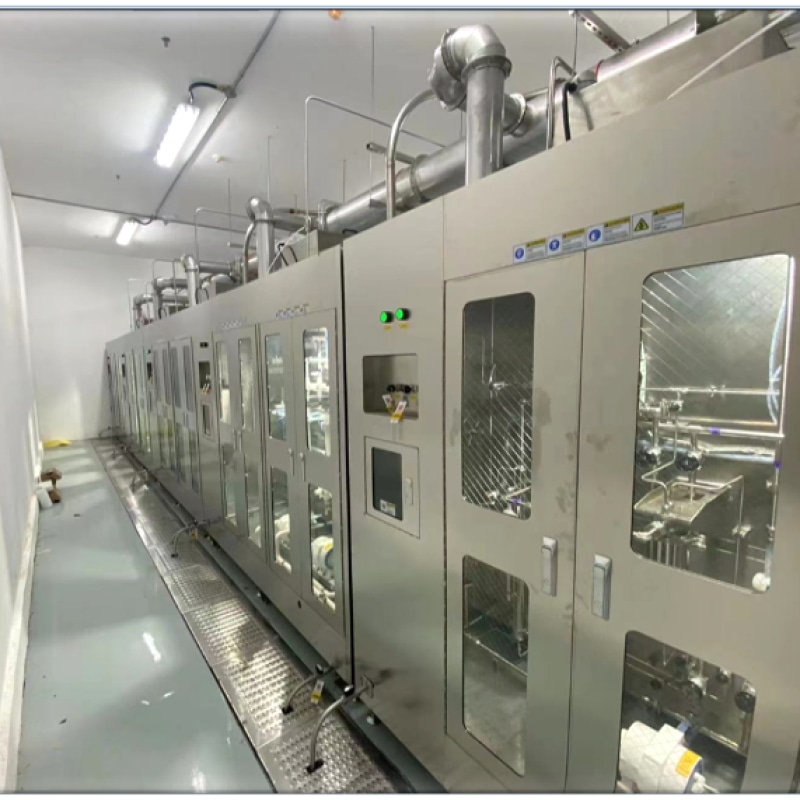

Un système d'épuration des gaz de laboratoire est une solution essentielle de contrôle de la pollution atmosphérique et de traitement des gaz, conçu pour capter, neutraliser et éliminer les gaz, vapeurs, fumées et particules polluantes dangereuses générées lors des manipulations en laboratoire. Il est largement utilisé dans les laboratoires de chimie, les centres de recherche pharmaceutique, les laboratoires de semi-conducteurs, les universités, les hôpitaux, les centres d'essais et les environnements de recherche et développement industriels.

Les procédés de laboratoire peuvent générer des gaz corrosifs, toxiques, acides, alcalins ou volatils. Sans système de traitement des gaz d'échappement efficace, ces contaminants peuvent altérer la qualité de l'air intérieur, endommager les équipements de ventilation, engendrer des risques professionnels et libérer des polluants dans l'atmosphère. Un épurateur de gaz de laboratoire correctement conçu assure le traitement contrôlé des gaz d'échappement contaminés avant leur rejet.

Ce guide explique la conception, le principe de fonctionnement, les principales applications, les composants clés, les types d'épurateurs, les critères de sélection et les exigences de maintenance des systèmes d'épuration de gaz de laboratoire.


Qu'est-ce qu'un système de lavage de gaz de laboratoire ?
Un système d'épuration des gaz de laboratoire est un dispositif de traitement des gaz d'échappement qui élimine les polluants gazeux indésirables des flux d'échappement du laboratoire par des procédés de traitement physiques, chimiques ou combinés.

Selon la nature des contaminants, le système peut utiliser de l'eau, des solutions alcalines, des solutions acides, des agents oxydants, du charbon actif ou d'autres supports spécialisés pour éliminer les polluants.

Les contaminants courants en laboratoire comprennent :

Acide chlorhydrique (HCl)
Brouillard d'acide sulfurique
vapeurs d'acide nitrique
Ammoniac (NH₃)
Sulfure d'hydrogène (H₂S)
Chlore (Cl₂)
Fluorure d'hydrogène (HF)
COV et solvants organiques
Gaz toxiques et corrosifs
Particules chimiques fines et aérosols
L'objectif n'est pas simplement d'évacuer l'air contaminé du laboratoire. Le système doit assurer un contact gaz-liquide suffisant, une réaction chimique adéquate, un temps de séjour approprié, une filtration efficace et un contrôle des gaz d'échappement performant pour atteindre l'efficacité d'élimination requise.

Principe de fonctionnement d'un épurateur de gaz de laboratoire
Le principe de fonctionnement de base d'un épurateur de gaz de laboratoire consiste à mettre les gaz d'échappement contaminés en contact étroit avec un milieu de traitement.

Le processus se compose normalement de quatre étapes :

1. Collecte des gaz contaminés
Les gaz d'échappement du laboratoire sont d'abord collectés par des hottes aspirantes, des systèmes de ventilation locale, des équipements de traitement, des cuves de réaction ou des enceintes de laboratoire.

Le gaz contaminé est transporté par un réseau de conduits résistants aux produits chimiques jusqu'au système d'épuration.

Le débit d'extraction est un paramètre de conception essentiel. Un débit trop faible peut compromettre la capture efficace des contaminants. À l'inverse, un débit trop élevé peut nécessiter une capacité de traitement et une puissance de fonctionnement supérieures pour l'épurateur.

2. Contact gaz-liquide ou gaz-solide
Le gaz contaminé pénètre dans l'épurateur et entre en contact avec le milieu de traitement.

Dans un laveur de gaz à voie humide, le liquide est distribué par des buses de pulvérisation ou par des sections à garnissage. Le matériau de garnissage augmente la surface de contact entre le gaz et le liquide, améliorant ainsi le transfert de masse.

Pour certains COV et gaz toxiques, un épurateur à sec ou à adsorption peut utiliser du charbon actif ou des supports adsorbants spécialisés au lieu d'un liquide.

3. Absorption ou adsorption chimique
Une fois que le polluant entre en contact avec le milieu de traitement, il peut être absorbé, neutralisé, oxydé ou adsorbé.

Par exemple, les gaz acides comme le chlorure d'hydrogène (HCl) peuvent être neutralisés par une solution alcaline. Les gaz alcalins comme l'ammoniac peuvent être traités par une solution acide.

Pour les applications liées aux COV, le charbon actif peut adsorber les molécules organiques grâce à sa structure à grande surface spécifique.

La réaction chimique appropriée dépend entièrement des caractéristiques du contaminant.

4. Rejet de gaz traité
Après traitement, le gaz passe par des séparateurs de brouillard, des filtres ou des étapes de polissage supplémentaires avant d'être évacué par la cheminée d'échappement.

Un système correctement conçu minimise les gouttelettes de liquide et empêche le rejet de contaminants non traités en aval.

Principaux composants d'un épurateur de gaz de laboratoire
Un système complet de lavage de gaz de laboratoire comprend généralement plusieurs composants intégrés.

Tour de lavage
La tour de lavage constitue la chambre principale de traitement des gaz. Selon l'application, elle peut être configurée comme un laveur à garnissage, un laveur à pulvérisation, un laveur Venturi ou selon une autre conception spécialisée.

Des matériaux tels que le PP, le PVC, le FRP, le PVDF ou d'autres matériaux résistants à la corrosion peuvent être sélectionnés en fonction des produits chimiques traités.

Pompe de circulation
Les épurateurs humides nécessitent une pompe de circulation pour acheminer en continu le liquide de traitement vers le système de pulvérisation ou le lit garni.

Le choix de la pompe doit prendre en compte le débit, la pression, la compatibilité chimique, la température et la fiabilité de fonctionnement requise.

Médias d'emballage
Les épurateurs à garnissage utilisent un garnissage structuré ou aléatoire pour augmenter la surface de contact gaz-liquide.

La géométrie du garnissage influence la perte de charge, l'efficacité du transfert de masse, la distribution du liquide et la résistance à l'encrassement.

Buses
Les buses de pulvérisation répartissent le liquide de lavage dans toute la zone de traitement. Une répartition uniforme du liquide est importante car les zones sèches à l'intérieur du laveur peuvent réduire considérablement l'efficacité du traitement.

Éliminateur de brume
Un séparateur de brouillard élimine les gouttelettes de liquide entraînées du flux de gaz traité avant que celui-ci ne pénètre dans le conduit d'échappement.

Cela contribue à réduire la corrosion en aval, l'entraînement de liquide et les émissions environnementales.

Système de dosage chimique
Certaines applications nécessitent un dosage automatique de produits chimiques pour maintenir le pH ou les conditions d'oxydoréduction souhaités.

Un système typique peut comprendre des réservoirs de stockage de produits chimiques, des pompes doseuses, des capteurs de pH, des capteurs de conductivité, des capteurs de niveau et des vannes de régulation.

Ventilateur d'extraction
Le ventilateur d'extraction fournit la pression nécessaire pour faire circuler l'air du laboratoire à travers la hotte, les conduits, le laveur de gaz et la cheminée d'évacuation.

Le choix du ventilateur doit tenir compte de la chute de pression totale du système et non pas seulement de la chute de pression du laveur de gaz.

Système de contrôle
Les systèmes modernes de lavage de gaz de laboratoire peuvent intégrer des commandes basées sur un automate programmable, des écrans tactiles, des alarmes, un dosage automatique de produits chimiques, une surveillance du niveau de liquide, une surveillance du pH, une commande de ventilateur et une surveillance à distance de l'état.

Types d'épurateurs de gaz de laboratoire
Différents polluants nécessitent différentes technologies de traitement.

Épurateur humide
Les épurateurs à voie humide sont largement utilisés pour les gaz solubles dans l'eau, acides, alcalins et réactifs.

Un épurateur à lit garni peut fournir une efficacité de contact gaz-liquide élevée et est couramment utilisé pour traiter le HCl, le HF, l'ammoniac, le chlore et les contaminants similaires.

Ses principaux avantages résident dans sa grande efficacité de traitement et sa capacité à neutraliser les gaz réactifs.

Cependant, les épurateurs humides nécessitent la gestion de l'eau ou d'une solution chimique et génèrent des eaux usées ou du liquide d'épuration usé.

Éponge à sec
Les épurateurs à sec utilisent des adsorbants solides ou des médias réactifs pour éliminer les contaminants sans faire circuler de liquide.

Elles sont utiles lorsque la production d'eaux usées doit être minimisée ou lorsque le contaminant est mieux adapté à l'adsorption.

Le charbon actif est couramment utilisé pour de nombreux COV et certains composés toxiques, tandis que des supports spécialisés peuvent être nécessaires pour certains gaz.

Épurateur hybride
Un système hybride combine plusieurs technologies de traitement.

Par exemple, un système peut utiliser un laveur à voie humide pour les gaz acides, suivi d'un polissage au charbon actif pour les COV résiduels.

Les conceptions hybrides peuvent s'avérer utiles lorsque les gaz d'échappement d'un laboratoire contiennent plusieurs types de contaminants présentant des caractéristiques physiques et chimiques différentes.

Applications des épurateurs de gaz de laboratoire
Les épurateurs de laboratoire sont utilisés dans un large éventail d'industries et d'environnements de recherche.

Laboratoires chimiques
Les laboratoires chimiques peuvent générer des vapeurs corrosives, des fumées acides, des vapeurs de solvants et des gaz toxiques lors des processus de synthèse, d'essais et d'analyse.

Un épurateur de taille appropriée peut assurer un traitement centralisé ou localisé de ces flux d'échappement.

Laboratoires pharmaceutiques
Les installations de recherche et développement pharmaceutiques peuvent produire des vapeurs de solvants, des gaz de réactions chimiques et des contaminants particulaires.

Les systèmes de lavage de gaz peuvent être intégrés aux systèmes de ventilation de laboratoire et aux équipements d'extraction des gaz de procédé.

Laboratoires de semi-conducteurs et d'électronique
Les procédés de fabrication des semi-conducteurs peuvent impliquer des gaz corrosifs et dangereux tels que HF, HCl, l'ammoniac et d'autres produits chimiques spécifiques.

Les systèmes de traitement des gaz peuvent donc nécessiter une résistance élevée à la corrosion, une surveillance fiable et plusieurs étapes de traitement.

Laboratoires universitaires et de recherche
Les universités exploitent souvent des laboratoires où sont menées de multiples expériences avec des concentrations chimiques variables.

Les systèmes de lavage modulaires peuvent offrir une flexibilité pour différentes configurations de hottes et processus de laboratoire.

Hôpitaux et laboratoires médicaux
Les laboratoires médicaux et de diagnostic peuvent générer des vapeurs chimiques et des émissions liées aux désinfectants.

Des systèmes de traitement des gaz d'échappement compacts peuvent être conçus même lorsque l'espace est limité.

Comment choisir un système d'épuration des gaz de laboratoire
Choisir le bon épurateur nécessite plus que le simple choix d'un appareil en fonction du débit d'air d'échappement.

1. Identifiez les contaminants
La première étape consiste à déterminer précisément quels gaz, vapeurs, aérosols et particules sont présents.

Les informations importantes comprennent la composition chimique, la concentration, la température, la teneur en humidité, la corrosivité, la toxicité et les niveaux d'émission de pointe prévus.

2. Déterminer le débit d'air d'échappement
La capacité de traitement des gaz requise doit correspondre au débit d'échappement réel du laboratoire.

La conception doit prendre en compte les conditions normales de fonctionnement ainsi que les exigences maximales en matière de débit d'air.

3. Sélectionner la technologie de traitement
Les gaz solubles dans l'eau peuvent convenir au lavage humide, tandis que les COV peuvent nécessiter du charbon actif ou une autre technologie d'adsorption.

La présence de plusieurs contaminants peut nécessiter un système à plusieurs étapes.

4. Vérifier la compatibilité chimique
Les matériaux doivent être compatibles avec les contaminants et les produits chimiques de nettoyage.

Pour les environnements de laboratoire corrosifs, on peut envisager d'utiliser du PP, du PVC, du FRP, du PVDF ou des matériaux spécialisés résistants à la corrosion.

Le choix des matériaux doit également tenir compte de la température de fonctionnement et de la concentration chimique.

5. Tenir compte de l'efficacité d'élimination
L'efficacité d'élimination requise dépend du contaminant, des exigences environnementales locales, des limites d'exposition sur le lieu de travail et des conditions de rejet.

Le système de lavage des gaz doit être conçu en fonction des concentrations réelles à l'entrée et des performances requises à la sortie, plutôt que de se fier à des chiffres d'efficacité génériques.

6. Évaluer la perte de charge
Chaque épurateur introduit une résistance dans le système d'échappement.

Le ventilateur doit être capable de maintenir le débit d'air requis après prise en compte des conduits, des filtres, du garnissage du système de lavage, des séparateurs de brouillard, des registres et autres composants.

7. Inclure la surveillance automatique
Pour les applications critiques en laboratoire, les systèmes de surveillance peuvent améliorer la fiabilité opérationnelle.

Les paramètres utiles comprennent :

pH
Pression différentielle
Niveau de liquide
Le débit (Anglais)
Température
État du ventilateur
État de la pompe
Concentration chimique
Des alarmes automatiques peuvent avertir les opérateurs lorsque les paramètres de fonctionnement dépassent les limites prédéfinies.

Considérations relatives à la sécurité des épurateurs de gaz de laboratoire
La sécurité doit être prise en compte tout au long de la conception et du fonctionnement d'un système de lavage de gaz de laboratoire.

Le système doit empêcher les fuites de produits chimiques, les pressions excessives, les pannes de pompe, les débordements de liquide et les conditions d'échappement incontrôlées.

Des alarmes et des dispositifs de verrouillage d'urgence peuvent être intégrés pour arrêter l'équipement ou avertir les opérateurs en cas de conditions anormales.

Pour les gaz dangereux, le système doit être conçu conformément aux exigences locales applicables en matière d'environnement, de sécurité au travail, d'incendie, d'électricité et de manipulation de produits chimiques.

L'épurateur doit également être installé à un endroit permettant une inspection, un entretien, un réapprovisionnement en produits chimiques et un accès d'urgence en toute sécurité.

Entretien et exploitation
Un entretien régulier est essentiel pour maintenir l'efficacité du traitement.

Les opérateurs doivent inspecter les pompes, les buses de pulvérisation, les matériaux de garnissage, les séparateurs de brouillard, les conduits, les vannes, les capteurs et les équipements de dosage chimique.

Pour les laveurs de gaz humides, le pH et la concentration du liquide doivent être contrôlés régulièrement. Le liquide de lavage doit être remplacé ou traité selon les exigences du procédé.

Pour les épurateurs à sec, le média d'adsorption doit être remplacé avant que la saturation ne se produise.

La surveillance de la pression différentielle peut également aider à identifier le blocage du garnissage, l'encrassement du filtre ou des conditions anormales de flux d'air.

Un programme de maintenance préventive doit être établi en fonction des heures de fonctionnement, de la charge en contaminants, des caractéristiques chimiques et des recommandations du fabricant.


Conclusion
Un système d'épuration des gaz de laboratoire est un élément essentiel de l'infrastructure d'évacuation des gaz et de protection de l'environnement du laboratoire. Ses performances dépendent de l'interaction entre les caractéristiques des contaminants, le débit d'air, le contact gaz-liquide ou gaz-solide, la réaction chimique, les matériaux des équipements, la perte de charge et la stratégie de contrôle.

Les épurateurs à voie humide, les épurateurs à voie sèche et les systèmes hybrides permettent de traiter différentes conditions d'évacuation des gaz de laboratoire. Le choix de la solution appropriée dépend de la composition et de la concentration du gaz, du débit d'air, de la température, de l'efficacité d'épuration requise, des conditions de corrosion, des contraintes d'espace et de la réglementation en vigueur.

Pour les laboratoires traitant des effluents chimiques corrosifs, toxiques ou mixtes, un épurateur conçu sur mesure offre un traitement plus fiable qu'un modèle standard du commerce. Une ingénierie appropriée, une surveillance automatique, des matériaux résistants à la corrosion et un entretien régulier sont indispensables pour garantir des performances stables et durables.

Lors du choix d'un fournisseur d'épurateurs de gaz pour laboratoire, il est essentiel de ne pas se limiter au prix de l'équipement, mais de comparer la technologie de traitement, la compatibilité des matériaux, les performances d'élimination, la consommation d'énergie, le système de contrôle, les exigences de maintenance, les dispositifs de sécurité et les possibilités de personnalisation. Un système correctement conçu contribue à maintenir un environnement de travail plus sûr dans les laboratoires tout en réduisant l'impact environnemental des émissions chimiques.
