Le silane (SiH₄) est largement utilisé dans la fabrication de semi-conducteurs, la production de cellules photovoltaïques, la fabrication d'écrans, le dépôt de couches minces et le traitement de matériaux avancés. Bien que le silane soit un gaz de procédé important, il est également hautement inflammable et réactif. Son rejet dans les gaz d'échappement peut engendrer des risques importants d'incendie, d'explosion, de dommages environnementaux et de détérioration des équipements. C'est pourquoi un épurateur de gaz silane efficace est un élément essentiel du système de traitement des gaz d'échappement des installations utilisant du silane.

Un système de traitement des silanes correctement conçu ne se contente pas d'éliminer les silanes d'une conduite d'échappement. Il doit maîtriser ce gaz réactif en toute sécurité, prévenir toute inflammation incontrôlée, protéger les équipements en aval, minimiser les émissions dangereuses et garantir un fonctionnement stable quelles que soient les conditions de procédé. Ce guide explique les principes de conception, les mécanismes de fonctionnement, les applications, les principaux composants, les consignes de sécurité et les exigences de maintenance des épurateurs de gaz pour le traitement des silanes.



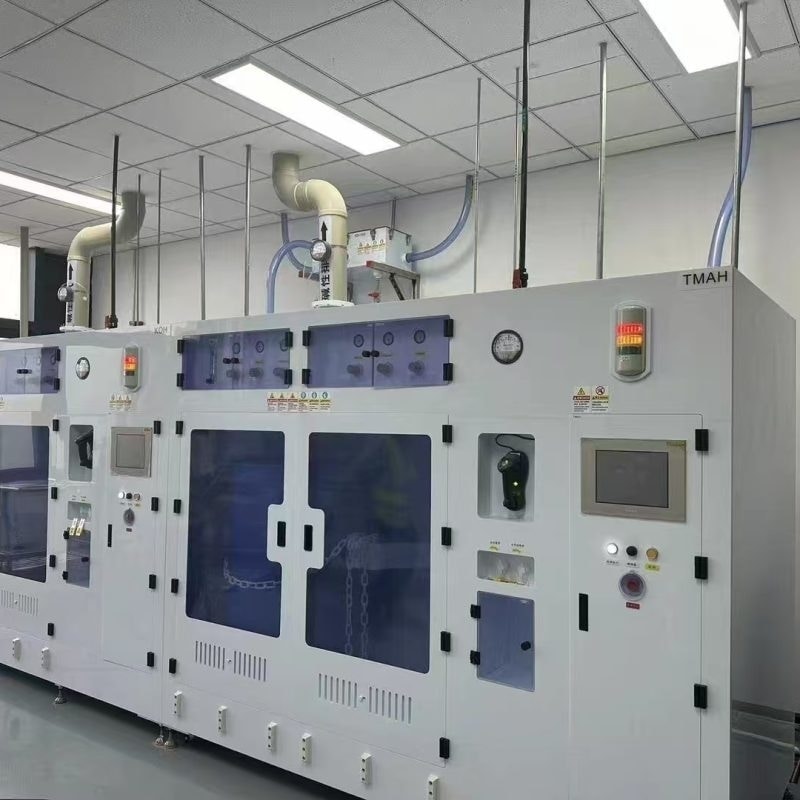

Qu'est-ce qu'un épurateur de gaz à silane ?
Un épurateur de gaz à silane est un système de traitement des gaz industriels conçu pour réduire ou éliminer le silane et d'autres sous-produits de processus des gaz d'échappement avant qu'ils ne soient rejetés dans le système d'échappement de l'installation ou dans l'atmosphère.

Le silane est un gaz incolore à l'odeur caractéristique et extrêmement inflammable. Sa forte réactivité implique que les laveurs de gaz classiques ne sont pas toujours adaptés au traitement des flux de silane concentrés. Selon le procédé et la concentration du gaz, l'élimination du silane peut faire appel à l'oxydation contrôlée, la combustion, la dilution, l'adsorption, le lavage par voie humide ou une combinaison de ces technologies.

Dans la fabrication de semi-conducteurs et de cellules photovoltaïques, le système de traitement des gaz d'échappement est généralement installé en aval des équipements de procédé tels que les systèmes CVD, PECVD et autres systèmes de dépôt. Son rôle est d'assurer une transition contrôlée entre les gaz d'échappement du procédé et le système d'extraction des gaz de l'installation.

Un système complet peut comprendre :

Entrée d'échappement en silane
Système de dilution et de gaz vecteur
Chambre de réaction ou de combustion
Section de refroidissement
Système de trempe
Laveur humide
Désembuage
système de ventilation ou de régulation de pression
Capteurs et instruments de surveillance
Système de contrôle basé sur PLC
système d'arrêt d'urgence
La configuration exacte dépend de la composition du gaz, du débit, de la concentration en silane, du cycle de fonctionnement du processus et des performances requises en matière de contrôle des émissions.

Pourquoi la réduction des silanes est essentielle
Le silane exige une attention particulière en raison de sa forte inflammabilité et de sa réactivité chimique élevée. Un flux d'échappement contenant du silane peut présenter des risques si le gaz s'accumule dans les canalisations, les équipements ou les zones mal ventilées.

Les principaux objectifs de la réduction des silanes sont donc les suivants :

Réduire la concentration dangereuse de silane
Contrôler la combustion et la réaction en toute sécurité
Prévenir les allumages incontrôlés
Protéger les conduits d'évacuation et les équipements en aval
Réduire les particules et les sous-produits de réaction
Maintenir une pression d'échappement stable
Assurer une surveillance fiable des processus
Respecter les exigences environnementales et de travail applicables
Le système doit être conçu comme faisant partie intégrante de l'architecture globale de distribution et d'évacuation des gaz, et non comme un équipement isolé.

Procédé de réduction des gaz silanes
Le procédé de traitement varie selon la concentration et la composition des gaz d'échappement. Une approche courante pour les applications semi-conducteurs et photovoltaïques associe une oxydation contrôlée à un traitement humide en aval.

1. Collecte des gaz d'échappement
Les gaz d'échappement sont d'abord collectés par une tuyauterie dédiée. Le système d'échappement doit maintenir un débit et une pression appropriés afin d'éviter tout reflux ou accumulation de gaz réactifs.

Une conception adéquate des conduites d'échappement est particulièrement importante car les zones mortes, les points bas, les matériaux inappropriés et un débit insuffisant peuvent contribuer à la formation de dépôts ou à l'accumulation de gaz dangereux.

2. Diluer
La dilution peut être utilisée pour réduire la concentration de silane et améliorer le contrôle du processus de réaction.

L'azote ou un autre gaz vecteur compatible peut être utilisé selon la conception du système. La dilution doit être rigoureusement contrôlée : une dilution excessive augmente le volume de gaz et les besoins en traitement en aval, tandis qu'une dilution insuffisante peut accroître les risques pour la sécurité.

3. Oxydation ou combustion contrôlée
Le gaz contenant du silane est introduit dans une zone de réaction contrôlée où le silane est converti en produits chimiques moins dangereux.

La réaction peut être représentée sous forme simplifiée comme suit :

SiH₄ + 2O₂ → SiO₂ + 2H₂O

Le mécanisme réactionnel réel peut être plus complexe car les flux d'échappement peuvent contenir d'autres gaz, notamment de l'hydrogène, de l'ammoniac, des hydrocarbures, des gaz dopants, des composés fluorés ou d'autres sous-produits du procédé.

La chambre de réaction doit donc assurer un contrôle précis de la température, du temps de séjour, du mélange des gaz et de la disponibilité en oxygène.

4. Refroidissement et trempe
L'oxydation du silane peut générer une chaleur importante. Après la réaction primaire, le gaz peut passer par une section de refroidissement ou de trempe.

Un refroidissement rapide permet de contrôler la température des gaz et peut également contribuer à limiter la formation de particules. L'eau ou un autre fluide de refroidissement compatible peut être utilisé selon l'architecture du système.

5. Nettoyage à l'eau
Après la première étape de traitement, un épurateur humide peut éliminer les composés solubles et les particules des gaz d'échappement.

Un laveur de gaz typique contient :

Buses de pulvérisation
Liquide à récurer
Surfaces d'emballage ou de contact
chambre de contact gaz-liquide
Désembuage
Système de drainage
Pompe de recirculation
Le liquide de lavage capture les contaminants particulaires et hydrosolubles avant que le gaz traité ne soit évacué par la cheminée d'échappement.

Considérations clés en matière de conception
La conception d'un épurateur de gaz silanes ne se limite pas au choix d'un corps d'épurateur standard. Plusieurs paramètres d'ingénierie doivent être évalués.

Débit de gaz
Le système doit être dimensionné en fonction du débit d'échappement réel, y compris le gaz de procédé, le gaz vecteur, le gaz de dilution et l'infiltration d'air le cas échéant.

Le surdimensionnement augmente les coûts d'investissement et d'exploitation, tandis que le sous-dimensionnement peut entraîner une chute de pression excessive et un traitement inadéquat.

Concentration de silane
La concentration en silane est un paramètre de conception essentiel. Un système traitant des effluents de procédé très dilués peut présenter des exigences très différentes de celles d'un système exposé à du silane concentré.

La conception doit prendre en compte à la fois la concentration de fonctionnement normale et les conditions de perturbation potentielles.

Composition du gaz
Le silane est rarement présent seul dans les systèmes d'échappement des semi-conducteurs. D'autres gaz peuvent influencer la combustion, la corrosion, la génération de particules ou les performances du système d'épuration.

L'équipe d'ingénierie devrait évaluer la matrice gazeuse complète plutôt que de se concentrer uniquement sur le SiH₄.

Température
La température de réaction influe sur l'efficacité de la conversion du silane et la protection des équipements en aval. Une température excessive peut endommager les composants, accélérer la corrosion ou accroître la formation de particules.

Des capteurs de température doivent donc être installés aux endroits appropriés, notamment autour des zones de réaction et de refroidissement.

Temps de séjour
Un temps de séjour suffisant est nécessaire pour que la réaction prévue se déroule correctement. La chambre de réaction doit offrir un volume et une distribution de gaz suffisants pour éviter que les gaz non traités ne contournent la zone de réaction.

La chute de pression
Le système de réduction des émissions augmente la résistance de la conduite d'échappement. Une chute de pression excessive peut avoir un impact négatif sur la chambre de traitement en amont.

Le laveur de gaz, les conduits, le désembueur et les équipements en aval doivent donc être évalués comme un système complet de contrôle de la pression.

Matériaux de construction
Le choix des matériaux est un autre facteur important.

En fonction de la chimie du procédé et des conditions de fonctionnement, les matériaux courants peuvent inclure l'acier inoxydable, les alliages spéciaux, le PP, le PVC, le PVDF, le PTFE, le FRP et d'autres matériaux résistants à la corrosion.

Les zones de réaction à haute température peuvent nécessiter une construction métallique ou des matériaux réfractaires, tandis que les sections humides en aval peuvent utiliser des matériaux polymères résistants à la corrosion.

Le choix des matériaux doit prendre en compte :

Température
Compatibilité chimique
Résistance à la corrosion
Force mécanique
Accumulation de particules
Exigences de nettoyage
Durée de vie prévue
Pour les applications de semi-conducteurs de haute pureté, le contrôle de la contamination doit également être pris en compte.

Contrôle et surveillance automatiques
Les épurateurs modernes de silane intègrent généralement une automatisation basée sur un automate programmable pour surveiller en continu les performances du système.

Les paramètres importants peuvent inclure :

Flux du gaz
Pression
Pression différentielle
Température
Niveau d'eau
État de la pompe
Circulation du liquide de nettoyage
État du ventilateur d'extraction
État de la flamme ou de la réaction
Détection de gaz
état d'arrêt d'urgence
Un système de contrôle automatisé peut comparer en permanence les conditions de fonctionnement à des limites prédéfinies.

Si une anomalie est détectée, le système peut déclencher des alarmes, augmenter la dilution, couper l'alimentation en gaz de procédé ou activer une séquence d'urgence conformément à la philosophie de sécurité prévue.

Des dispositifs de sécurité
La sécurité doit être intégrée au système dès le début du processus de conception.

Les fonctions de sécurité importantes peuvent inclure :

Détection de gaz
Les détecteurs de gaz fixes permettent de surveiller les zones à risque de fuite de silane. Les seuils d'alarme et la logique d'arrêt doivent être définis conformément aux exigences de sécurité applicables et aux évaluations des risques de l'installation.

Arrêt d'urgence
Le système doit comporter des procédures d'arrêt d'urgence clairement définies. Selon le procédé, celles-ci peuvent isoler la source de gaz, arrêter certains équipements, augmenter la dilution ou mettre le système de traitement des gaz en état de fonctionnement sûr.

Surveillance des flammes et de l'inflammation
Lorsque la combustion est utilisée, les systèmes de surveillance de la flamme et de contrôle de l'allumage peuvent contribuer à prévenir un fonctionnement instable.

Protection contre la pression
Des capteurs de pression, des interrupteurs, des dispositifs de décharge et des interverrouillages appropriés contribuent à protéger le système contre les conditions de pression anormales.

Conception à sécurité intégrée
Les composants critiques doivent être conçus de manière à ce que les défaillances prévisibles aboutissent, dans la mesure du possible, à un état contrôlé et sûr.

Applications des épurateurs de gaz à silane
Les systèmes de réduction des silanes sont utilisés dans plusieurs secteurs manufacturiers de haute technologie.

Fabrication de semi-conducteurs
Les usines de semi-conducteurs utilisent le silane pour le dépôt de couches minces et d'autres procédés. Le silane peut être combiné à des gaz tels que l'ammoniac, l'hydrogène, l'azote et d'autres gaz spéciaux.

Le système de traitement des gaz d'échappement doit donc gérer des compositions complexes tout en maintenant une disponibilité élevée des équipements.

Fabrication photovoltaïque
Le silane est largement utilisé dans la production de matériaux photovoltaïques à base de silicium. Les systèmes PECVD peuvent générer des gaz d'échappement contenant du silane et d'autres gaz.

La production photovoltaïque à grande échelle met particulièrement l'accent sur le fonctionnement continu, le débit élevé, les faibles besoins en maintenance et le traitement fiable des gaz d'échappement.

Fabrication d'écrans
Les procédés de dépôt de couches minces utilisés dans la fabrication d'écrans peuvent également impliquer des mélanges gazeux contenant du silane.

Étant donné que les usines d'écrans peuvent faire fonctionner simultanément plusieurs systèmes de dépôt, des stratégies de réduction des émissions centralisées ou distribuées peuvent être envisagées.

Installations de recherche et développement
Les universités, les laboratoires, les lignes de production pilotes et les centres de recherche peuvent utiliser de plus petites quantités de silane. Ces applications nécessitent néanmoins une détection des gaz, un contrôle des émissions et une réduction appropriés, car les risques inhérents au silane demeurent importants.

Maintenance des systèmes de réduction des silanes
Un entretien régulier est essentiel pour maintenir les performances du traitement et la sécurité du système.

Les activités d'entretien courantes comprennent :

Inspection des chambres de réaction
Élimination des particules accumulées
Vérification des buses de l'épurateur
Inspection des désembueurs
Vérification des pompes et des joints
Surveillance de la qualité de l'eau
Inspection des conduits d'évacuation
Calibrage des capteurs
Test des alarmes et des interverrouillages
Vérification des détecteurs de gaz
Inspection des vannes et des actionneurs
Vérification des fonctions d'arrêt d'urgence
L'accumulation de particules mérite une attention particulière car les dépôts contenant du silicium peuvent réduire la section d'écoulement, augmenter la perte de charge et affecter les performances du système.

Un programme de maintenance préventive doit être élaboré en fonction des heures de fonctionnement, de la chimie du procédé, du niveau de contamination et des recommandations du fabricant.

Comment choisir un épurateur de gaz à silane
Lors du choix d'un système de réduction des émissions, les acheteurs doivent fournir au fournisseur d'équipement des informations détaillées sur le processus.

Les spécifications importantes incluent :

Concentration de silane
Débit de gaz maximal et normal
Composition du gaz
Pression process
Température d'échappement
Cycle de fonctionnement
Nombre d'outils de processus
Efficacité de traitement requise
Services publics disponibles
Environnement d'installation
Limites de pression d'échappement
exigences environnementales locales
Le fournisseur doit ensuite évaluer la combinaison appropriée des technologies d'oxydation, de combustion, de dilution, de refroidissement et de lavage humide.

Pour les installations de semi-conducteurs et photovoltaïques, la solution privilégiée est souvent un système de traitement sur mesure plutôt qu'un épurateur générique.


Conclusion
Un épurateur de gaz silanes est un élément essentiel de l'infrastructure de traitement des gaz d'échappement pour la fabrication de semi-conducteurs, de cellules photovoltaïques, d'écrans et de matériaux avancés.

L'élimination efficace des silanes nécessite une approche coordonnée qui prenne en compte la concentration du gaz, le débit, la composition chimique, la température, les conditions de réaction, la chute de pression, la formation de particules, la résistance à la corrosion, l'automatisation et la sécurité.

Un système bien conçu permet de convertir en toute sécurité les silanes réactifs en produits de réaction faciles à gérer, tout en réduisant les particules et autres contaminants grâce à un traitement en aval. L'intégration de l'oxydation contrôlée, du refroidissement, du lavage humide, de la surveillance et des dispositifs de sécurité automatiques offre un cadre pratique pour le traitement des flux d'échappement complexes contenant des silanes.

Pour les installations qui envisagent un nouveau procédé de silanisation ou la modernisation d'un système d'échappement existant, la solution de traitement des gaz doit être conçue en fonction des conditions réelles du procédé et non pas uniquement en fonction de la capacité des équipements. Une analyse détaillée des gaz, une évaluation des risques, le dimensionnement des équipements, le choix des matériaux, la conception du système de contrôle et la maintenance préventive sont autant d'éléments essentiels pour garantir un fonctionnement fiable à long terme.

Avec l'expansion continue des industries de semi-conducteurs et photovoltaïques, la demande en systèmes fiables de réduction des gaz silanes, en équipements de traitement des gaz d'échappement et en épurateurs industriels ne cessera de croître. Choisir un fabricant expérimenté de systèmes de réduction des gaz, capable de fournir une ingénierie personnalisée, une intégration des procédés, une automatisation et un service après-vente performant, permet aux industriels d'optimiser la sécurité d'exploitation, la stabilité de la production et la gestion efficace des émissions.
