Intégrateur professionnel de gaz ALD pour l'industrie des semi-conducteurs

Intégrateur professionnel de gaz ALD pour l'industrie des semi-conducteurs

Le dépôt de couches atomiques (ALD) est devenu une technologie essentielle pour la fabrication de semi-conducteurs avancés, permettant le dépôt de couches minces hautement contrôlées à l'échelle atomique. Avec la miniaturisation croissante des dispositifs semi-conducteurs et la complexification des structures tridimensionnelles, les exigences relatives aux systèmes d'alimentation en gaz sont de plus en plus strictes. Un débit de gaz stable, une pureté ultra-élevée, un contrôle précis de la pression, une réponse rapide, des connexions étanches et un fonctionnement sans contamination sont autant d'éléments cruciaux pour garantir des performances constantes du procédé ALD.

Un intégrateur professionnel de systèmes de distribution de gaz pour le dépôt de couches atomiques (ALD) fournit bien plus que de simples vannes, régulateurs ou panneaux de distribution de gaz. Il combine les composants de manipulation des gaz, l'ingénierie des procédés, les systèmes de contrôle, les fonctions de sécurité et l'intégration système en une solution complète conçue pour répondre aux exigences de la fabrication de semi-conducteurs. Pour les usines de fabrication, les fabricants d'équipements et les constructeurs de systèmes ALD, le choix du bon partenaire d'intégration a un impact direct sur la fiabilité des équipements, la stabilité des procédés, l'efficacité de la maintenance et le rendement de production.


Qu'est-ce qu'un système de distribution de gaz ALD ?
Un système d'alimentation en gaz pour dépôt de couches atomiques (ALD) est un sous-système de gestion des gaz de précision qui achemine les gaz de procédé et les vapeurs de précurseurs vers une chambre de réaction ALD selon des recettes de procédé rigoureusement contrôlées. Contrairement aux applications de distribution de gaz classiques, les procédés ALD exigent souvent un contrôle extrêmement précis du débit, de la pression, du timing et des séquences de commutation des gaz.

Une architecture typique de distribution de gaz ALD peut comprendre des sources de précurseurs, des gaz vecteurs, des gaz de procédé, des vannes à membrane pneumatiques, des régulateurs de pression, des contrôleurs de débit massique, des filtres, des panneaux de gaz, des lignes de purge, des composants de vide, des capteurs et des systèmes de contrôle automatisés.

Lors d'un cycle ALD typique, un précurseur est introduit dans la chambre, suivi d'une purge, puis d'un second réactif, et enfin d'une nouvelle purge. Ces séquences répétées exigent une alimentation en gaz extrêmement stable. Même de faibles variations de pression, de débit, de volume mort ou de réactivité des vannes peuvent affecter l'épaisseur du film, son uniformité et la reproductibilité du procédé.

C’est pourquoi la distribution de gaz ALD ne se résume pas à une simple application de tuyauterie. Il s’agit d’un système de contrôle des fluides hautement sophistiqué.

Pourquoi l'intégration de systèmes professionnels est importante
De nombreux composants utilisés dans les systèmes d'alimentation en gaz pour semi-conducteurs sont disponibles dans le commerce. Cependant, leur intégration dans une plateforme ALD fiable requiert des connaissances d'ingénierie spécialisées.

Un intégrateur professionnel de systèmes de distribution de gaz pour dépôt de couches atomiques (ALD) évalue le système dans son ensemble plutôt que de sélectionner les composants individuellement. Les critères importants comprennent la compatibilité des gaz, la plage de pression, la température, le débit, le choix des matériaux, le volume interne, la génération de particules, l'étanchéité, le temps de réponse, l'architecture de contrôle et les exigences de maintenance.

Par exemple, une vanne peut présenter d'excellentes spécifications lorsqu'elle est évaluée individuellement, mais ne pas convenir à un système ALD si son volume interne engendre un volume mort excessif. De même, un régulateur doit être sélectionné en fonction des caractéristiques du gaz, de la pression d'entrée, de la pression de sortie, de la plage de débit requise et des exigences de stabilité du procédé.

L'intégration professionnelle permet de garantir que tous les composants fonctionnent ensemble comme un système optimisé.

Manipulation de gaz ultra-purs
La pureté du gaz est un facteur primordial dans les applications ALD pour semi-conducteurs. Même des traces de contamination peuvent influencer la composition du film, ses propriétés électriques, les réactions de surface et l'homogénéité d'une plaquette à l'autre.

Pour la distribution de gaz UHP, les composants en contact avec le fluide sont généralement fabriqués en acier inoxydable de haute qualité, tel que l'acier inoxydable 316L. La qualité des matériaux, l'état de surface, les procédures de nettoyage, la qualité du soudage et l'assemblage des composants sont autant d'éléments qui influencent la propreté du système.

Un intégrateur professionnel doit établir des spécifications appropriées pour :

Compatibilité avec les matériaux mouillés
Finition de surface intérieure
Propreté des composants
Contrôle des particules
Contamination par l'humidité et les hydrocarbures
Test de fuite à l'hélium
Soudure orbitale
Assemblage de composants de haute pureté
Emballage et manutention
Pour les applications exigeantes dans le domaine des semi-conducteurs, le choix des composants ne suffit pas. L'environnement de fabrication et d'assemblage doit également garantir le niveau de propreté requis.

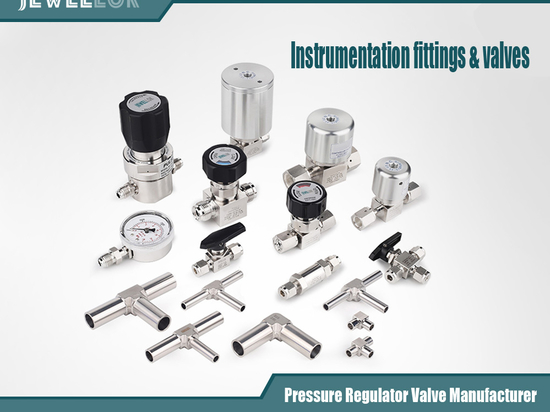

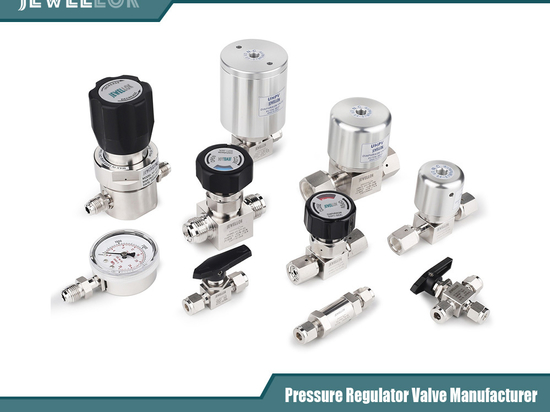

Vannes à membrane de précision
Les vannes à membrane sont largement utilisées dans la distribution de gaz pour semi-conducteurs car elles assurent une fermeture fiable tout en minimisant la contamination et le volume mort.

Dans les applications ALD, les performances des vannes peuvent avoir un impact direct sur le déroulement du processus. Une vanne qui s'ouvre ou se ferme de manière irrégulière peut entraîner des fluctuations dans l'acheminement du précurseur ou dans l'efficacité de la purge.

Les vannes à membrane UHP haute performance sont donc souvent évaluées selon plusieurs paramètres, notamment :

Volume interne
Coefficient de débit (Cv)
Performances en matière de fuite
Pression de service
Capacité de température
Vitesse d'actionnement
Cycle de vie
Compatibilité des matériaux
État de surface
Génération de particules
Pour les gaz corrosifs ou réactifs, la compatibilité entre le matériau de la membrane et celui en contact avec le fluide est primordiale. Un intégrateur professionnel doit vérifier la compatibilité chimique de chaque composant en contact avec le fluide plutôt que de se fier uniquement aux spécifications nominales des matériaux.

Contrôle de la pression et du débit
La gestion précise de la pression et du débit est une autre fonction essentielle d'un système de distribution de gaz ALD.

Les régulateurs de débit massique assurent une régulation précise du débit de gaz, tandis que les régulateurs et les composants de contrôle de pression garantissent des conditions de fonctionnement stables. Selon l'architecture du procédé, le système peut utiliser un contrôle de pression en amont, en aval, ou une combinaison des deux.

Les fluctuations de pression peuvent influencer le transport du précurseur et les conditions de la chambre. Une chute de pression excessive peut réduire les performances du système, tandis qu'un contrôle insuffisant peut entraîner une distribution instable.

Un intégrateur professionnel doit analyser le profil de pression complet, de la source de gaz à la chambre de traitement. Cela inclut les régulateurs, les vannes, les filtres, la tuyauterie, les raccords, les contrôleurs de débit massique et les restrictions de procédé.

Une telle analyse au niveau du système est particulièrement importante lorsque plusieurs canaux de gaz fonctionnent simultanément.

Livraison de précurseurs ALD
L'acheminement des précurseurs est souvent l'un des aspects les plus complexes sur le plan technique de la conception des systèmes ALD.

De nombreux précurseurs ALD présentent des pressions de vapeur relativement faibles ou nécessitent un chauffage contrôlé pour assurer une distribution stable. Certains précurseurs peuvent également être sensibles à l'humidité, à l'oxygène ou aux variations de température.

Un intégrateur professionnel de systèmes de distribution de gaz ALD peut concevoir des lignes de précurseurs chauffées, des ensembles de sources à température contrôlée, des systèmes de gaz vecteur, des modules de distribution de vapeur et des configurations de vannes spécialisées.

La gestion de la température est essentielle car la condensation à l'intérieur de la conduite d'alimentation peut entraîner une concentration instable du précurseur et potentiellement contaminer le système.

La conception doit donc prendre en compte la température de la source, la température de la conduite, la température de la vanne, la configuration des raccords, l'isolation, les gradients thermiques et la distance entre la source du précurseur et la chambre de réaction.

Conception du panneau à gaz et du collecteur
Le panneau de commande des gaz constitue l'interface centrale entre les sources de gaz et la chambre de traitement ALD. Il intègre vannes, régulateurs, filtres, capteurs, systèmes de purge et autres composants de contrôle des gaz dans un ensemble compact et facile d'entretien.

Un panneau de gaz bien conçu devrait fournir :

Livraison de gaz stable
Volume mort minimal
Capacité de purge efficace
Entretien facile
Route du gaz clair
confinement fiable des fuites
Commande automatisée des vannes
Dispositifs de sécurité appropriés
La configuration du collecteur influe également sur les performances du système. Des conduits de gaz plus courts et mieux conçus permettent de réduire le volume interne inutile et d'améliorer la réactivité.

Pour les systèmes ALD multicanaux, la construction modulaire des collecteurs peut simplifier l'extension et la maintenance tout en permettant de configurer différents canaux de précurseurs et de réactifs en fonction des exigences individuelles du processus.

Automatisation et contrôle des processus
Les équipements ALD modernes dépendent fortement du contrôle automatisé des processus. Le matériel de distribution de gaz doit donc communiquer efficacement avec le système de contrôle de l'équipement.

Un intégrateur professionnel peut intégrer dans l'architecture de distribution de gaz des systèmes de commande de vannes pneumatiques, des capteurs de pression, une surveillance du débit, des capteurs de température, des automates programmables et des interfaces homme-machine.

Les séquences automatisées peuvent contrôler le dosage des précurseurs, l'isolation, la purge, la stabilisation de la pression et les transitions de processus.

Les dispositifs de verrouillage sont particulièrement importants en présence de gaz dangereux, toxiques, pyrophoriques ou corrosifs. Le système doit être conçu de manière à ce que toute anomalie de pression, de température, d'état des vannes ou de composition du gaz puisse déclencher les mesures de protection appropriées.

L'objectif n'est pas simplement l'automatisation, mais l'exécution prévisible et reproductible des processus.

Sécurité des systèmes à gaz pour semi-conducteurs
La sécurité doit être intégrée dès le départ à la conception du système de distribution de gaz ALD.

Selon la chimie du procédé, les systèmes ALD peuvent manipuler des gaz et précurseurs toxiques, corrosifs, inflammables, pyrophoriques ou présentant d'autres dangers. Le système d'alimentation en gaz doit donc intégrer des dispositifs appropriés de confinement, d'isolation, de purge, de détection, de ventilation et d'arrêt d'urgence.

Un intégrateur professionnel doit évaluer l'ensemble du circuit de gaz et identifier les modes de défaillance potentiels, notamment la perte de pression pneumatique, la panne de courant, le dysfonctionnement du régulateur, la défaillance de la vanne, la surpression, les fuites et les conditions de température anormales.

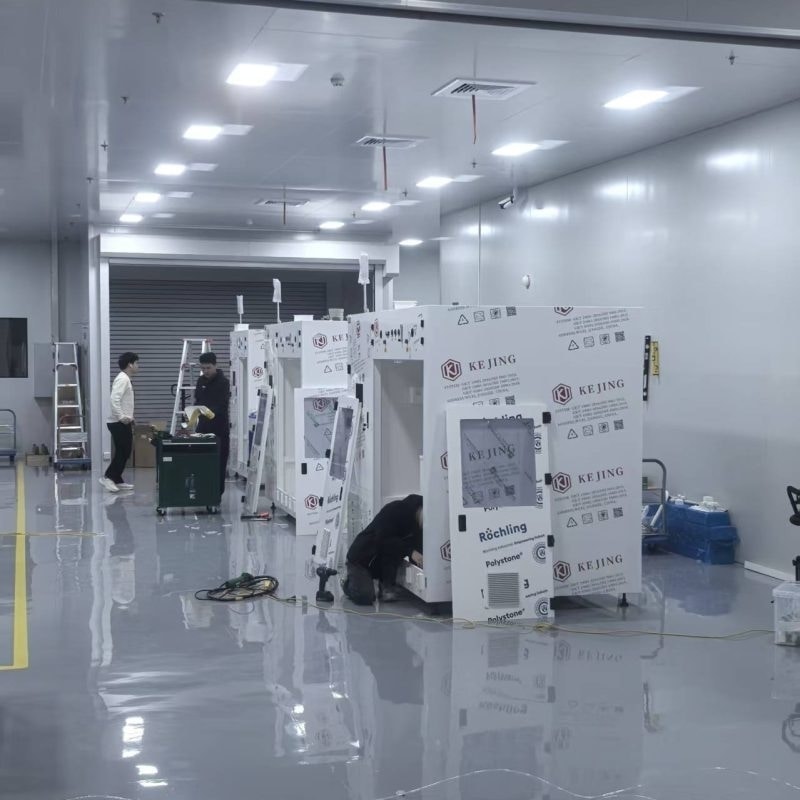

Les armoires à gaz et les panneaux de commande de gaz peuvent également être intégrés aux systèmes de sécurité des installations afin d'assurer une surveillance coordonnée et une intervention d'urgence.

Tests d'étanchéité et assurance qualité
L'étanchéité des systèmes de gaz pour semi-conducteurs UHP est essentielle. Même de très petites fuites peuvent compromettre la pureté du gaz et engendrer des risques importants pour la sécurité.

L'intégration professionnelle de la distribution de gaz ALD doit inclure des procédures d'inspection et de test appropriées tout au long de la fabrication et de l'assemblage.

Les activités typiques de contrôle de la qualité peuvent inclure l'inspection visuelle, l'inspection dimensionnelle, l'inspection des soudures, les essais de pression, les essais d'étanchéité à l'hélium, les essais de vannes, les essais fonctionnels et l'examen de la documentation.

Pour les systèmes de gaz critiques, la traçabilité est également essentielle. L'identification des composants, les certificats de matériaux, les rapports de nettoyage, les résultats des tests et la documentation d'assemblage permettent aux clients de maintenir des dossiers de qualité tout au long du cycle de vie des équipements.

Ingénierie sur mesure pour différentes plateformes ALD
Il n'existe pas d'architecture unique de distribution de gaz adaptée à toutes les applications ALD.

Différents procédés peuvent nécessiter des précurseurs chimiques, des débits de gaz, des plages de pression, des températures, des configurations de vannes et des séquences de contrôle différents. Les systèmes de recherche et développement peuvent privilégier la flexibilité et la rapidité des modifications de configuration, tandis que les systèmes de production à grand volume peuvent privilégier la fiabilité, l'automatisation, la répétabilité et l'efficacité de la maintenance.

Un intégrateur professionnel devrait donc proposer une ingénierie personnalisée plutôt que de se contenter de fournir des panneaux à gaz standard.

La personnalisation peut inclure la quantité de canaux de gaz, la configuration du collecteur, les spécifications des composants, l'architecture pneumatique, les lignes chauffées, les sources de précurseurs, les interfaces de contrôle, les dimensions de l'enceinte et les protocoles de communication de l'équipement.

Avantages de travailler avec un intégrateur clé en main
Collaborer avec un intégrateur spécialisé dans la distribution de gaz ALD peut simplifier le développement des équipements en regroupant la sélection des composants, la conception mécanique, l'ingénierie des fluides, l'intégration du contrôle, l'assemblage, les tests et le support technique.

Au lieu de coordonner plusieurs fournisseurs de vannes, régulateurs, raccords, contrôleurs, collecteurs et systèmes d'automatisation, les fabricants d'équipements pour semi-conducteurs peuvent travailler avec un seul partenaire d'ingénierie responsable de l'ensemble du sous-système.

Cette approche permet de réduire les risques d'intégration et d'améliorer la coordination des projets.

Un intégrateur compétent doit également être en mesure de prendre en charge les modifications techniques lors du développement des équipements. Ceci est particulièrement important pour la recherche et les systèmes pilotes ALD, où les exigences du procédé peuvent évoluer au cours des essais.

Comment choisir un intégrateur de distribution de gaz ALD
Lors de l'évaluation d'un fournisseur de systèmes de distribution de gaz ALD, les clients doivent prendre en compte plus que le prix.

Les critères d'évaluation importants comprennent l'expérience dans l'industrie des semi-conducteurs, la capacité de manipulation des gaz UHP, la qualité des composants, les ressources d'ingénierie, les capacités de personnalisation, les procédures de test, la documentation, la capacité de production et le support technique après-vente.

Il est également utile d'évaluer si le fournisseur comprend l'ensemble du processus et non seulement certains de ses composants.

Un partenaire solide doit être capable de discuter de la chimie des gaz, des exigences de débit, du contrôle de la pression, de la gestion thermique, du choix des vannes, de la stratégie de purge, de l'automatisation, de la sécurité et de la maintenance en tant que facteurs d'ingénierie interdépendants.


Conclusion
À mesure que la fabrication des semi-conducteurs évolue vers des géométries plus petites, des structures tridimensionnelles plus complexes et des exigences de plus en plus strictes en matière de couches minces, la technologie ALD continuera de dépendre d'une alimentation en gaz très précise.

Un intégrateur professionnel de systèmes de distribution de gaz ALD joue un rôle essentiel dans la transformation de composants individuels de haute pureté en un système de gestion des gaz complet, fiable et adapté aux procédés. Des vannes à membrane UHP et des régulateurs de pression à la distribution de précurseurs, en passant par les panneaux de distribution de gaz, l'automatisation, les tests d'étanchéité et les systèmes de sécurité, chaque élément doit fonctionner en harmonie pour garantir une distribution de gaz stable et reproductible.

Pour les fabricants d'équipements pour semi-conducteurs et les entreprises de traitement de matériaux avancés, le choix d'un partenaire expérimenté en intégration de systèmes de distribution de gaz ALD peut contribuer à améliorer la fiabilité du système, à raccourcir les cycles de développement, à simplifier la maintenance et à garantir des performances de processus constantes.

L'intégrateur idéal n'est donc pas un simple fournisseur de composants. C'est un partenaire d'ingénierie capable de concevoir et de fournir une solution complète d'alimentation en gaz pour le dépôt de couches atomiques (ALD), répondant aux exigences spécifiques de la fabrication moderne de semi-conducteurs.

Pour en savoir plus sur les intégrateurs professionnels de systèmes de distribution de gaz ALD pour l'industrie des semi-conducteurs, vous pouvez consulter le site de Jewellok : https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
