Le rôle des régulateurs de pression en acier inoxydable 316L dans les opérations pétrolières et gazières

Le rôle des régulateurs de pression en acier inoxydable 316L dans les opérations pétrolières et gazières

Dans le secteur exigeant de l'extraction, du traitement et de la distribution du pétrole et du gaz, la maîtrise précise des pressions des fluides est essentielle à l'efficacité opérationnelle, à la sécurité et à la longévité des équipements. Les régulateurs de pression constituent des composants indispensables de ces systèmes, garantissant la réduction des pressions des gaz ou liquides à des niveaux compatibles avec les applications en aval. Parmi les différents matériaux utilisés pour la fabrication de ces dispositifs, l'acier inoxydable 316L se distingue par ses propriétés exceptionnelles, ce qui en fait un choix privilégié pour les environnements difficiles rencontrés dans l'industrie pétrolière et gazière.

Un régulateur de pression est une vanne qui coupe automatiquement le flux d'un liquide ou d'un gaz à une certaine pression, assurant ainsi un débit constant quelles que soient les fluctuations de la pression d'entrée. Dans le secteur pétrolier et gazier, ces régulateurs sont utilisés dans toutes les applications, des gazoducs aux plateformes de forage en mer, où l'exposition à des substances corrosives, à des températures extrêmes et à des pressions élevées est fréquente. L'expression « régulateur de pression pour applications pétrolières et gazières en acier inoxydable 316L » désigne une catégorie spécifique de ces dispositifs, conçus pour résister aux contraintes des applications pétrochimiques tout en garantissant une performance fiable.

Cet article explore les aspects techniques des régulateurs de pression en acier inoxydable 316L : leur composition, leurs principes de conception, leurs applications dans l’industrie pétrolière et gazière, leurs avantages, leurs exigences de maintenance et les tendances futures. La compréhension de ces éléments permettra aux ingénieurs et aux opérateurs de mieux apprécier comment ces régulateurs contribuent à des opérations plus sûres et plus efficaces.

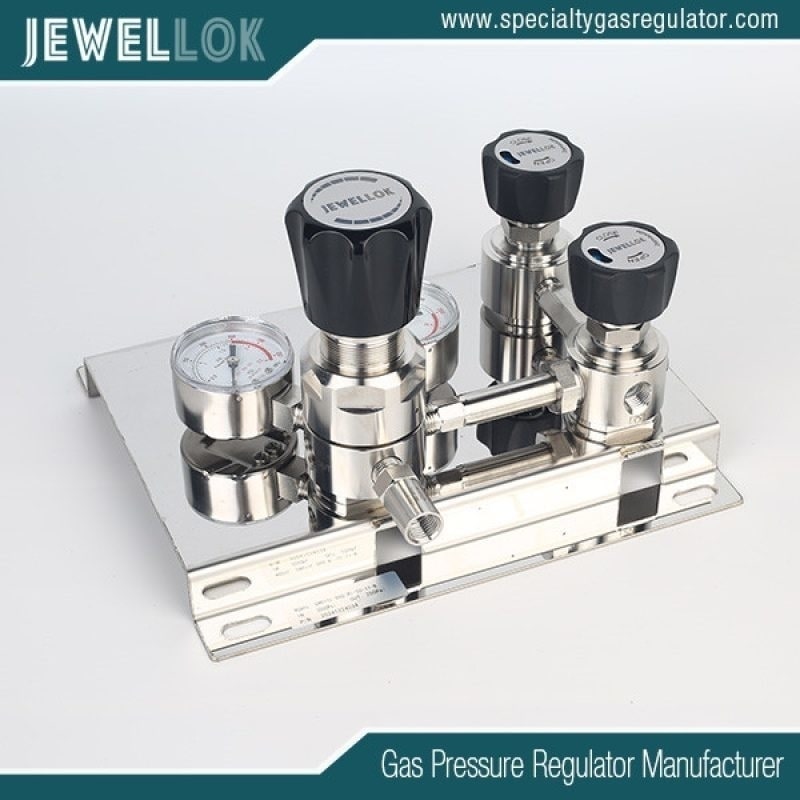

fabricant de régulateurs de gaz spéciaux de haute pureté
Propriétés de l'acier inoxydable 316L

L’acier inoxydable 316L est un acier inoxydable austénitique, principalement allié au chrome (16-18 %), au nickel (10-14 %) et au molybdène (2-3 %), avec une faible teneur en carbone (généralement inférieure à 0.03 %). La désignation « L » indique la variante à faible teneur en carbone, ce qui améliore la soudabilité et réduit le risque de précipitation de carbures lors du soudage, minimisant ainsi la corrosion intergranulaire.

L'une des principales raisons pour lesquelles l'acier inoxydable 316L est privilégié pour les régulateurs de pression dans l'industrie pétrolière et gazière est sa résistance supérieure à la corrosion. L'ajout de molybdène offre une excellente protection contre la corrosion par piqûres et la corrosion caverneuse, fréquentes dans les environnements exposés aux chlorures, aux sulfures et à d'autres produits chimiques agressifs présents dans le pétrole brut, le gaz naturel et l'eau de mer. Par exemple, sur les plateformes offshore, les régulateurs doivent résister à l'eau salée, et la résistance de l'acier inoxydable 316L à la fissuration par corrosion sous contrainte induite par les chlorures en fait un matériau idéal.

Sur le plan mécanique, l'acier inoxydable 316L présente une résistance à la traction d'environ 485 MPa et une limite d'élasticité de 170 MPa, ce qui lui permet de supporter des pressions élevées, jusqu'à 6 000 psi, voire plus dans certaines applications. Il conserve son intégrité sur une large plage de températures, des températures cryogéniques (-196 °C) aux températures élevées (jusqu'à 870 °C), un atout essentiel pour les procédés pétroliers et gaziers impliquant le gaz naturel liquéfié (GNL) ou le raffinage à haute température.

De plus, l'acier inoxydable 316L est amagnétique à l'état recuit et présente une bonne ductilité, ce qui facilite la fabrication de composants complexes pour régulateurs, tels que les membranes, les corps et les chapeaux. Ses propriétés hygiéniques le rendent également adapté aux applications exigeant une grande pureté, comme les systèmes d'échantillonnage de gaz ou lorsque la contamination pourrait compromettre la qualité du produit.

Comparativement à d'autres matériaux comme l'acier au carbone ou le laiton, la durabilité accrue de l'acier inoxydable 316L réduit la fréquence des remplacements, diminuant ainsi les coûts à long terme en milieu corrosif. Sa conformité aux normes telles que ASTM A276 et NACE MR0175 garantit qu'il répond aux exigences rigoureuses du secteur pétrolier et gazier.



Conception et fonctionnalité des régulateurs de pression en acier inoxydable 316L

Les régulateurs de pression en acier inoxydable 316L se déclinent en différentes configurations, notamment des modèles à un étage et à deux étages, chacun adapté à des besoins opérationnels spécifiques.

Un régulateur monobloc réduit la pression d'entrée à la pression de sortie souhaitée en une seule étape. Il se compose généralement d'un corps, d'une membrane, d'un ressort et d'un siège de soupape. La membrane, souvent en acier inoxydable 316L ou en élastomères renforcés, détecte la pression de sortie et ajuste l'ouverture de la soupape en conséquence. Pour les applications pétrolières et gazières, ces régulateurs supportent des pressions d'entrée de 10 à 4 500 psi et fournissent des pressions de sortie stables jusqu'à 0-1.6 MPa. Des dispositifs tels que des évents non dépressurisés ou dépressurisés préviennent la surpression, et des débits importants (Cv jusqu'à 2) permettent de gérer des flux de gaz de grande ampleur.

Les régulateurs à double étage offrent une précision accrue grâce à l'utilisation de deux étages de réduction. Le premier étage abaisse la pression d'entrée élevée à un niveau intermédiaire, tandis que le second l'ajuste avec précision à la pression de sortie finale. Cette conception minimise les effets de la pression d'alimentation, garantissant un débit constant même en cas de variations des conditions d'entrée. Fabriqués en acier inoxydable 316L, ils sont fréquemment utilisés pour les gaz de haute pureté tels que l'hydrogène ou l'oxygène dans les usines pétrochimiques, où les fluctuations pourraient engendrer des risques pour la sécurité.



Les composants clés comprennent :

– Carrosserie et capot : usinés à partir de barres d'acier inoxydable 316L pour une résistance et une protection contre la corrosion maximales.

– Diaphragme : Types noués ou à convolution, assurant une étanchéité parfaite.

– Sièges et joints : Matériaux comme le Viton ou le PTFE pour la compatibilité avec les hydrocarbures.

– Manomètres : Deux manomètres pour la surveillance de l'entrée et de la sortie.

Les modèles avancés intègrent des fonctionnalités telles que le nettoyage à l'hydrogène pour la manipulation de gaz explosifs ou l'actionnement pneumatique pour la commande à distance. Par exemple, dans une configuration typique, un régulateur fileté 1/2″ NPT peut gérer les débits pour la distribution de gaz naturel, avec des plages réglables de 10 à 300 psi.

Le régulateur fonctionne selon le principe de l'équilibre des forces. La force du ressort s'oppose à la force exercée par la membrane sur la pression de sortie. Lorsque la pression de sortie chute, la membrane se déplace pour ouvrir la vanne, augmentant ainsi le débit jusqu'au rétablissement de l'équilibre. Ce mécanisme d'autorégulation garantit la stabilité, avec une chute de pression (chute de pression sous charge) généralement inférieure à 5 % pour les modèles haut de gamme en acier inoxydable 316L.

Dans le secteur pétrolier et gazier, ces régulateurs s'intègrent souvent aux collecteurs ou aux bouteilles d'échantillonnage, assurant une réduction de pression sûre pour l'analyse ou le transport.



Applications dans l'industrie pétrolière et gazière

Les régulateurs de pression en acier inoxydable 316L sont largement utilisés dans toute la chaîne de valeur du pétrole et du gaz, de l'exploration en amont au raffinage en aval.

Dans les opérations en amont, comme sur les plateformes de forage offshore, ces régulateurs contrôlent la pression des fluides de forage, des systèmes hydrauliques et des dispositifs anti-éruption. Leur résistance à la corrosion est essentielle en milieu sous-marin, où l'exposition à l'eau de mer et au sulfure d'hydrogène (H₂S) provenant des puits de gaz acide pourrait dégrader des matériaux moins résistants. Par exemple, pour le contrôle de la pression en tête de puits, un régulateur en acier inoxydable 316L peut réduire la pression d'entrée de 2 5000 psi à 500 psi pour l'instrumentation.

Les applications intermédiaires comprennent le transport par pipeline et le stockage. Les régulateurs de gaz naturel garantissent des pressions de livraison sûres pour les stations de compression ou les terminaux GNL. Dans le stockage cryogénique, la robustesse à basse température de l'acier inoxydable 316L prévient la fragilisation, assurant ainsi la fiabilité des processus de liquéfaction du gaz.

En aval, dans les raffineries et les usines pétrochimiques, ces dispositifs régulent la pression des unités de craquage catalytique, d'hydrotraitement et de séparation des gaz. Ils sont compatibles avec des fluides corrosifs comme le chlore ou l'ammoniac, où la teneur en molybdène de l'acier inoxydable 316L prévient la corrosion par piqûres. Les modèles à haut débit permettent des opérations à grande échelle, telles que l'alimentation en gaz combustible des turbines.

Parmi les applications spécifiques, on peut citer les systèmes d'échantillonnage de gaz, où des bouteilles 316L à double extrémité, associées à des régulateurs, prélèvent des échantillons d'hydrocarbures conformément à la directive TPED. Dans le cadre de la récupération assistée du pétrole (RAP), les régulateurs contrôlent les pressions d'injection de CO2, optimisant ainsi le rendement des gisements.

Globalement, ces régulateurs améliorent la sécurité en empêchant la surpression, qui pourrait entraîner des fuites ou des explosions dans des environnements inflammables.



Avantages de l'acier inoxydable 316L dans les régulateurs de pression

Le choix de l'acier inoxydable 316L offre plusieurs avantages techniques et économiques par rapport à des alternatives comme l'acier inoxydable 304 ou l'aluminium.

Sa résistance à la corrosion prolonge sa durée de vie en milieux agressifs, réduisant ainsi les temps d'arrêt et les coûts de maintenance. En milieu sulfureux (forte concentration en H₂S), l'acier inoxydable 316L répond aux normes NACE, évitant la fissuration sous contrainte par les sulfures.

Du point de vue mécanique, la résistance du matériau permet de supporter des pressions élevées, certains régulateurs pouvant gérer une pression d'entrée allant jusqu'à 6 000 psi. Cette capacité est essentielle pour l'extraction pétrolière en eaux profondes ou l'injection de gaz à haute pression.

Les surfaces hygiéniques et nettoyables rendent l'acier inoxydable 316L adapté aux applications de haute pureté, minimisant ainsi les risques de contamination dans les systèmes de chromatographie en phase gazeuse ou d'oxygène médical liés au secteur pétrolier et gazier.

Comparé au laiton, l'acier inoxydable 316L évite la dézincification dans les environnements riches en chlorures et, contrairement à l'acier au carbone, il ne nécessite pas de revêtements protecteurs susceptibles de se détériorer avec le temps.

Sur le plan économique, malgré des coûts initiaux plus élevés, le coût total de possession est inférieur grâce à sa durabilité. En atmosphères explosives, les propriétés anti-étincelles de l'acier inoxydable 316L renforcent la conformité aux directives ATEX.



Entretien et considérations de sécurité

Un entretien approprié garantit la longévité et la fiabilité des régulateurs de pression en acier inoxydable 316L.

Les inspections de routine consistent à vérifier l'étanchéité, l'intégrité du diaphragme et la précision du manomètre. Dans le secteur pétrolier et gazier, un test de pression annuel conforme aux normes ASME est recommandé. Le nettoyage avec des solvants compatibles élimine les résidus d'hydrocarbures, tandis que l'utilisation de méthodes non abrasives préserve la couche d'oxyde passive.

Les protocoles de sécurité prévoient l'installation des régulateurs dans des zones bien ventilées, l'utilisation d'enceintes antidéflagrantes et la présence de soupapes de décharge. Les opérateurs doivent surveiller les signes de corrosion, bien que la résistance de l'acier inoxydable 316L minimise ce risque.

En cas de défaillance, des symptômes tels qu'une pression irrégulière ou une dépressurisation indiquent une usure du diaphragme, nécessitant son remplacement par des pièces d'origine.

Former le personnel à une installation correcte — notamment en veillant à l'orientation et au couple de serrage appropriés — permet d'éviter les problèmes courants tels que le desserrage induit par les vibrations.




Fabricants de régulateurs de gaz spéciaux de haute pureté
Conclusion

Les régulateurs de pression en acier inoxydable 316L pour l'industrie pétrolière et gazière représentent un summum d'ingénierie pour les environnements corrosifs et à haute pression. Leur conception robuste, l'excellence des matériaux et leurs applications polyvalentes les rendent indispensables aux opérations pétrolières et gazières modernes. À mesure que le secteur évolue vers le développement durable et l'intégration numérique, ces régulateurs continueront de jouer un rôle clé, intégrant potentiellement des capteurs intelligents pour une surveillance en temps réel. En privilégiant cette technologie, les opérateurs peuvent améliorer l'efficacité, la sécurité et la conformité environnementale.
