Analyse approfondie de la conception et des considérations relatives aux systèmes de boîtes de distribution de vannes

Analyse approfondie de la conception et des considérations relatives aux systèmes de boîtes de distribution de vannes

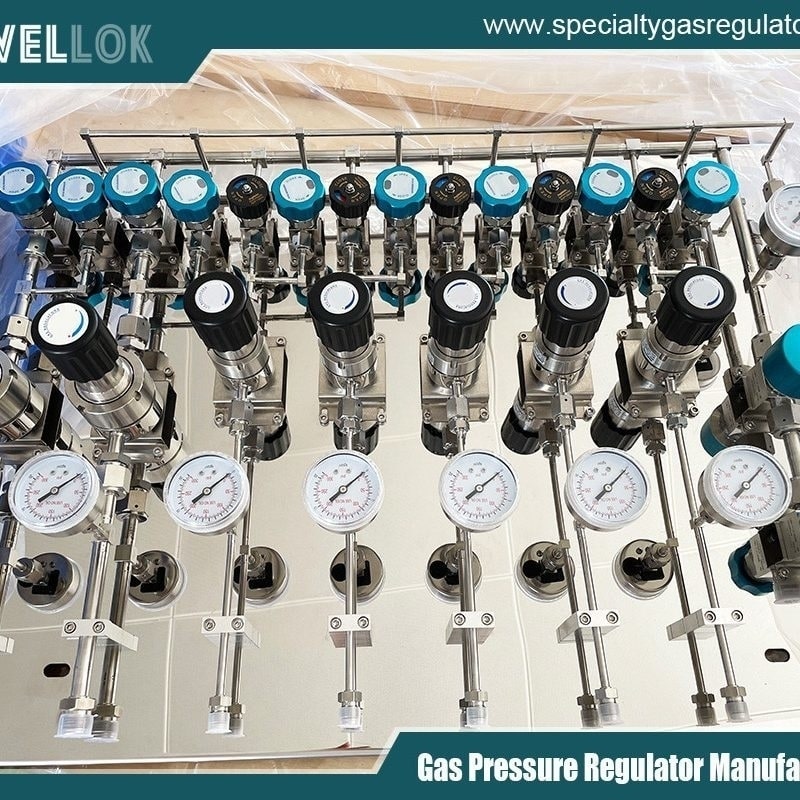

Les systèmes de boîtes de distribution de vannes (VMB) sont des composants essentiels, mais souvent sous-estimés, du contrôle des procédés industriels. Ils constituent l'interface organisée entre les lignes de production et l'instrumentation. Ces ensembles compacts regroupent les fonctions d'isolation, de purge, d'étalonnage et d'égalisation des transmetteurs de pression, de niveau et de débit. Leur conception influe directement sur la précision des mesures, la sécurité d'exploitation, l'efficacité de la maintenance et la durée de vie du système. Cet article explore les multiples aspects à prendre en compte lors de la conception des systèmes de boîtes de distribution de vannes, notamment les exigences fonctionnelles, le choix des matériaux, les normes de sécurité, l'ergonomie et l'intégration aux écosystèmes numériques modernes.


régulateur de contre-pression vs régulateur réducteur de pression
Les centres nerveux de la mesure
Dans les installations industrielles complexes – des raffineries de pétrole et usines chimiques aux centrales électriques et à la production pharmaceutique – la mesure précise des variables de procédé est indispensable. Les transmetteurs de pression, de pression différentielle (DP) et de débit sont les yeux du procédé. Le boîtier de distribution de vannes (souvent appelé collecteur, ou plus précisément collecteur à 2, 3 ou 5 vannes) est l'intermédiaire crucial qui relie ces instruments au procédé. Il permet l'isolation des fluides de procédé, la purge, l'étalonnage et la mise à zéro sans nécessiter l'arrêt complet du système.

Un système de distribution mal conçu peut engendrer des fuites, des erreurs de mesure dues à la présence de gaz ou de liquides emprisonnés, compliquer la maintenance et présenter des risques importants pour la sécurité. Sa conception constitue donc un défi d'ingénierie des systèmes qui consiste à concilier la dynamique des fluides, l'intégrité mécanique, les facteurs humains et la résilience environnementale.



Considérations fondamentales en matière de conception fonctionnelle
2.1. Configuration et fonctionnalité des vannes
Le choix de la configuration des vannes est la principale décision fonctionnelle.

Collecteurs à 2 soupapes : Utilisés principalement pour la mesure de la pression relative, ils assurent une isolation simple de l'instrument par rapport au processus.
Collecteurs à 3 soupapes : La norme pour la mesure de pression différentielle de niveau ou de débit. La configuration (généralement deux vannes d'isolement et une vanne d'équilibrage) permet d'isoler les circuits haute et basse pression et d'égaliser la pression aux bornes du transmetteur pour le contrôle du zéro et la maintenance en toute sécurité.
Collecteurs à 5 soupapes : Utilisés pour les applications de pression différentielle plus critiques ou lorsqu'un étalonnage en ligne est requis, ils ajoutent deux vannes de purge/étalonnage (une de chaque côté), permettant l'introduction d'une source de pression d'étalonnage et la purge indépendante des branches du collecteur.
Impératif de conception : Les orifices internes doivent garantir des flux réguliers et sans obstructions afin d’éviter le piégeage du fluide de process, susceptible d’entraîner une dérive de mesure ou de la corrosion. La vanne d’égalisation doit assurer une étanchéité parfaite en position fermée et un passage intégral en position ouverte pour garantir une égalisation précise.

2.2. Sélection et compatibilité des matériaux
Le choix des matériaux est dicté par le procédé, l'environnement et la pression nominale requise.

Matériau du corps: Les matériaux courants comprennent l'acier au carbone (pour les services non corrosifs comme le pétrole et le gaz), l'acier inoxydable (SS304/SS316 pour la résistance chimique générale), les aciers alliés (pour la vapeur à haute température et haute pression) et les alliages exotiques (Hastelloy, Monel) pour les applications hautement corrosives ou ultra-pures (par exemple, les produits pharmaceutiques, le gaz acide offshore).
Garnitures et joints : Les embouts de tige, les billes et les sièges doivent être sélectionnés en fonction de leur résistance à l'usure et de leur compatibilité. Les revêtements en stellite ou en carbure de tungstène sont courants pour les applications abrasives. Les matériaux d'étanchéité, tels que le PTFE, le Grafoil ou les élastomères (Viton, EPDM), doivent être choisis en fonction de leur compatibilité thermique et chimique.
Matériaux des joints et des boulons : Doit respecter les mêmes principes de compatibilité et de dilatation thermique que le corps afin de garantir une étanchéité parfaite tout au long des cycles de température de fonctionnement.
2.3. Indices de pression et de température
Le collecteur doit être dimensionné pour la pression de service maximale admissible (PSMA) et la température du service, avec un coefficient de sécurité approprié. La conception doit tenir compte des éléments suivants :

Coups de bélier/Surpressions : Les soupapes et les corps doivent pouvoir résister aux chocs potentiels du système.
Cyclisme thermique: Les cycles répétés de chauffage et de refroidissement peuvent entraîner de la fatigue, un relâchement des joints et des contraintes sur les boulons. Les matériaux et la conception (par exemple, les tiges guidées, les joints flexibles) doivent compenser ces phénomènes.
Capacité de blocage et de purge : Le collecteur lui-même doit être conçu pour résister à la pression et permettre une ventilation sûre entre les vannes du bloc, une fonction de sécurité essentielle.


Sécurité et intégrité : la priorité absolue
3.1. Prévention et confinement des fuites
La fonction principale de sécurité est le confinement.

Soudage étanche vs. raccords filetés : Pour les applications impliquant des substances toxiques, inflammables ou mortelles, le soudage étanche est souvent obligatoire afin d'éliminer tout risque de fuite au niveau des filetages. Les raccords filetés avec des produits d'étanchéité appropriés peuvent convenir pour les applications moins dangereuses.
Conception intégrale vs. conception modulaire : Les collecteurs modulaires traditionnels assemblent les vannes individuelles par boulonnage sur un collecteur commun. Les collecteurs monoblocs modernes sont usinés à partir d'un seul bloc de métal, éliminant ainsi de nombreux points de fuite potentiels (joints, goujons, écrous) au niveau du corps de vanne. Il s'agit d'une avancée majeure en matière de conception pour les systèmes critiques de sécurité.
Conformité aux émissions: Pour les services réglementés par les normes d'émissions fugitives (EPA, TA-Luft), les collecteurs doivent utiliser des garnitures à faibles émissions (Low-E), des joints à soufflet ou des joints à diaphragme pour minimiser les fuites de COV provenant des tiges de vannes.
3.2. Sécurité et décompression de la pression
Dans les systèmes fermés, notamment pour les liquides, la dilatation thermique peut engendrer des pressions dangereusement élevées.

Soupapes de décharge thermique : Les collecteurs isolant les conduites remplies de liquide doivent intégrer ou être conçus pour accueillir une soupape de décharge thermique afin d'éviter toute surpression et rupture.
Ventilation et drainage : Les vannes de ventilation et de vidange doivent être dimensionnées et positionnées de manière à permettre une dépressurisation et une évacuation des fluides sûres et contrôlées, en dirigeant les effluents vers un endroit sûr.
3.3. Étiquetage et identification
Un étiquetage clair et permanent conforme aux normes ANSI/ISA ou ISO est une exigence de sécurité. Cela comprend :

Identification du service (par exemple, « Débit d’eau d’alimentation de la chaudière »).
Désignation de la ligne et numéro du schéma de tuyauterie et d'instrumentation (P&ID).
Fonction de la vanne (HI BLOCK, LO EQ, VENT).
Flèches de direction du flux.


Facteurs humains et maintenance
Un collecteur qui ne peut être utilisé ou entretenu en toute sécurité constitue un défaut de conception.

4.1. Fonctionnement ergonomique

Conception du volant/de l'opérateur : Les volants doivent être dimensionnés en fonction du couple requis et comporter des indicateurs d'ouverture/fermeture bien visibles. En climat froid, ils doivent être manipulables avec des gants. Des tiges plus longues ou des actionneurs à chaîne peuvent être nécessaires pour les endroits en hauteur ou difficiles d'accès.
Accès et autorisation : Il faut prévoir suffisamment d'espace autour du collecteur pour qu'un technicien puisse utiliser ses outils, fixer son équipement d'étalonnage et actionner les vannes en toute sécurité, même en portant un équipement de protection individuelle (EPI).
4.2. Conception facilitant la maintenance

Essais en service : Est-il possible de tester le fonctionnement ou de vérifier l'étanchéité des vannes du collecteur lorsqu'elles sont en ligne ?
Accès à l'étalonnage : La conception doit prévoir des points d'accès clairs et faciles pour le raccordement des équipements d'étalonnage. Les raccords rapides ou les vannes dédiées aux blocs d'étalonnage améliorent l'efficacité et réduisent les erreurs.
Remplaçabilité des composants : Le garnissage de la tige peut-il être remplacé sous pression ? Peut-on remplacer une seule vanne sans démonter l’ensemble du bâti ? Les conceptions modulaires obtiennent souvent de meilleurs résultats à ce niveau, même si les conceptions intégrées limitent le besoin de telles réparations.


Intégration du système et considérations avancées
5.1. Intégration avec l'instrumentation
Le collecteur n'est pas un élément isolé. Sa conception doit s'intégrer parfaitement avec :

Émetteurs: Montage direct ou montage déporté. Le montage direct (où le collecteur est boulonné directement à l'émetteur) minimise le volume, réduit les risques de fuite et améliore le temps de réponse, mais augmente le poids sur la connexion.
Lignes d'impulsion : Le collecteur est le terminus des lignes d'impulsion. Sa conception doit favoriser les bonnes pratiques de tuyauterie : minimiser les zones mortes, assurer une orientation permettant l'auto-vidange (pour les liquides) ou l'auto-ventilation (pour les gaz) afin de prévenir les erreurs de mesure.
5.2. L'ère du numérique et de l'IIoT
Les collecteurs de vannes font leur entrée dans le paysage numérique.

Collecteurs intelligents : L’intégration de micro-interrupteurs ou de capteurs de proximité sur les tiges de vannes permet de transmettre au système de commande l’indication de position de la vanne (IPV). Ceci confirme l’état « tel que construit » des dispositifs de sécurité et fournit des données pour la maintenance prédictive.
Détection intégrée : Les conceptions futures pourraient inclure des capteurs de pression ou de température intégrés au sein même du bloc collecteur à des fins de diagnostic.
Données pour la maintenance prédictive : Le suivi du nombre de cycles et du couple nécessaires au fonctionnement des vannes permet de prédire l'usure ou le grippage des garnitures avant toute défaillance.
5.3. Conception de services spécialisés

Collecteurs sanitaires : Pour les secteurs de l'alimentation, des boissons et de la biopharmacie, les conceptions comportent des surfaces polies sans crevasses, des connexions à pince et une capacité de stérilisation à la vapeur (SIP).
Collecteurs sous-marins : Pour les applications en mer, les matériaux doivent résister à la corrosion par l'eau de mer et les conceptions doivent tenir compte des conditions hyperbares et du fonctionnement à distance.
Service cryogénique : Nécessite des tiges allongées pour maintenir l'emballage à température ambiante, ainsi que des matériaux adaptés au froid extrême sans fragilisation.


Tableau 1 : Liste de contrôle pour la sélection du collecteur de vannes

Catégories Questions clés
Processus De quel fluide s'agit-il ? (Corrosif, toxique, inflammable, visqueux, abrasif ?) Quelles sont les pressions et températures maximales et minimales ? Est-ce un liquide, un gaz ou une suspension ?
Fonction Pression relative ou pression différentielle ? Un étalonnage en ligne est-il nécessaire ? Un dispositif de décompression thermique est-il requis ?
Sécurité Quelle est la classification des risques liés aux fluides ? Des soudures d’étanchéité sont-elles nécessaires ? Quelle norme relative aux émissions fugitives s’applique ?
Matériel Requis Les matériaux mouillés sont-ils compatibles ? Quelles sont les conditions ambiantes (zone côtière, zone dangereuse C1-D2) ?
Opération Le site est-il accessible ? Une commande à distance est-elle nécessaire ? Quelle est la durée de vie requise ?
Entretien Le garnissage peut-il être ajusté sous pression ? Des outils spéciaux sont-ils nécessaires ? Comment s’effectue l’étalonnage ?
Intégration : Montage direct ou à distance ? Quel est le standard de raccordement (NPT, bride ANSI, cône ISO) ? Un retour d’information numérique (VPI) est-il nécessaire ?

régulateur de contre-pression vs régulateur réducteur de pression
Conclusion
La conception d'un système de collecteur de vannes ne se limite pas au simple choix des vannes et des tuyauteries. Il s'agit d'une démarche globale de gestion des risques, de conception centrée sur l'humain et d'optimisation du cycle de vie. La tendance actuelle est à la conception de blocs intégrés plus sûrs et plus fiables, grâce à des matériaux de pointe et des fonctionnalités intelligentes.

La conception optimale d'un collecteur est celle qui assure un fonctionnement fiable et silencieux, fournissant des données précises au système de contrôle, permettant une maintenance sûre et efficace, et garantissant le confinement absolu du fluide de procédé. Elle exige du concepteur qu'il soit à la fois métallurgiste, ingénieur de sécurité, spécialiste de la dynamique des fluides et expert en ergonomie. En prenant rigoureusement en compte les considérations décrites – de la fonctionnalité essentielle et la compatibilité des matériaux à l'intégrité de la sécurité, l'accessibilité pour la maintenance et l'intégration numérique – les ingénieurs peuvent spécifier et concevoir des systèmes de collecteurs qui constituent le lien robuste, fiable et intelligent entre le monde turbulent du procédé et les exigences de précision de l'instrumentation et du contrôle modernes.

Pour en savoir plus sur l'analyse approfondie de la conception et des considérations relatives aux systèmes de boîtiers de collecteurs de vannes, vous pouvez consulter le site de Jewellok à l' adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/ pour plus d'informations.
