Tendances futures des technologies de dépôt chimique en phase vapeur (CVD) pour la fabrication avancée de semi-conducteurs

Tendances futures des technologies de dépôt chimique en phase vapeur (CVD) pour la fabrication avancée de semi-conducteurs

Le dépôt chimique en phase vapeur (CVD) est une technologie de fabrication essentielle pour la production de couches minces de haute qualité destinées aux semi-conducteurs, au photovoltaïque, aux MEMS, à l'affichage et aux matériaux avancés. Avec la miniaturisation croissante des dispositifs et l'exigence accrue des procédés, les performances du procédé CVD ne dépendent plus uniquement de la chambre de dépôt. Le système d'alimentation en précurseurs gazeux est devenu un élément tout aussi important pour garantir des vitesses de dépôt stables, des propriétés de film uniformes, une pureté élevée et une production fiable.

La technologie d'alimentation en précurseurs CVD évolue rapidement sous l'effet de plusieurs tendances majeures : complexité croissante des précurseurs, exigences de pureté ultra-élevée, contrôle plus strict des procédés, réduction de la consommation de précurseurs, numérisation, automatisation et développement de nouveaux matériaux semi-conducteurs. Les systèmes futurs devront fournir des précurseurs réactifs, parfois thermosensibles, avec une précision extrême, tout en minimisant la contamination, le volume mort, la génération de particules et la variabilité du procédé.

Cet article examine les principales tendances technologiques qui façonnent l'avenir des systèmes d'approvisionnement en précurseurs gazeux CVD et explique comment ces développements peuvent influencer les équipements de fabrication de semi-conducteurs et l'infrastructure des gaz industriels.

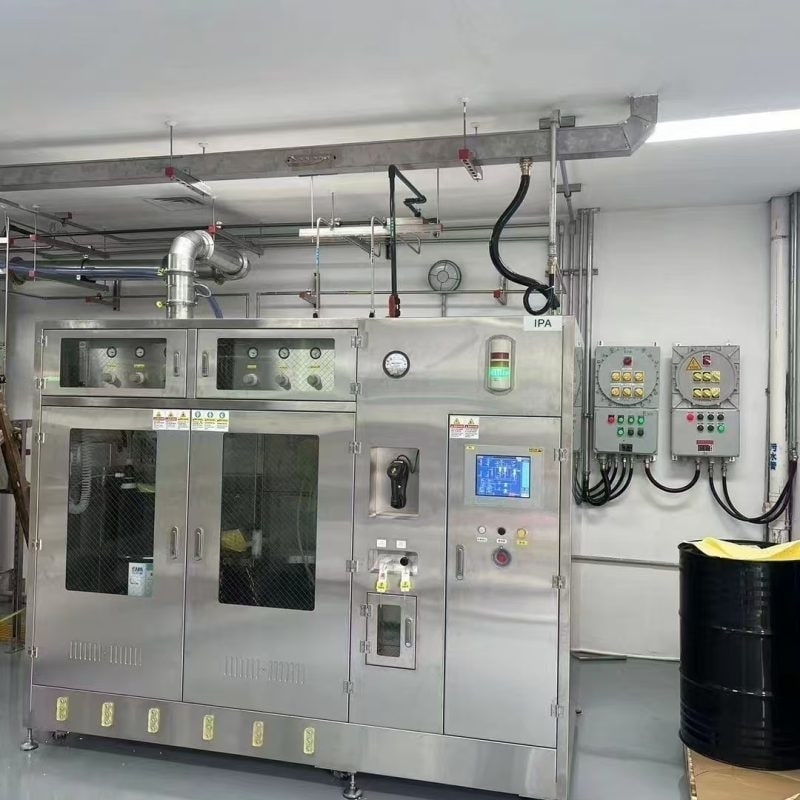

module de distribution de produits chimiques (CDM) et système de distribution de produits chimiques (CDS)
1. Demande croissante de précurseurs ultra-purs
L'une des tendances majeures en matière de fourniture de gaz pour le dépôt chimique en phase vapeur (CVD) est l'amélioration continue de la pureté de ce gaz. Les procédés modernes de fabrication de semi-conducteurs sont extrêmement sensibles aux traces de contamination. L'humidité, l'oxygène, les hydrocarbures, les impuretés métalliques, les particules et autres contaminants peuvent nuire à la qualité des films et aux performances des dispositifs.

Les futurs systèmes d'acheminement de précurseurs adopteront donc de plus en plus des composants ultra-purs, notamment des régulateurs haute performance, des vannes à membrane, des filtres, des régulateurs de débit massique, des raccords, des tubes et des tuyauteries soudées.

L’acier inoxydable 316L devrait demeurer un matériau important pour les systèmes de gaz de haute pureté en raison de sa résistance à la corrosion, de sa robustesse mécanique et de sa compatibilité avec les applications gazeuses dans le secteur des semi-conducteurs. Les techniques avancées de traitement des matériaux, d’électropolissage, de passivation de surface et de soudage contrôlé permettent de réduire davantage la contamination de surface.

De plus, la qualité de la surface interne revêtira une importance croissante. Une rugosité de surface réduite permet de limiter les phénomènes d'adsorption et de désorption, tandis qu'une géométrie interne optimisée minimise l'accumulation de particules et améliore la nettoyabilité du système.

Les futurs systèmes d'injection de précurseurs CVD privilégieront une construction étanche. Des vannes à membrane haute intégrité, des raccords soudés orbitalement et des tests d'étanchéité à l'hélium contribueront à maintenir l'intégrité du système tout au long des longs cycles de production.

2. Livraison avancée de précurseurs à basse pression de vapeur
Les procédés CVD traditionnels utilisent souvent des précurseurs gazeux qui peuvent être acheminés relativement facilement grâce au contrôle de la pression et à la régulation du débit massique. Cependant, les procédés de dépôt émergents s'appuient de plus en plus sur des précurseurs liquides ou solides à faible pression de vapeur.

Cela crée des défis importants pour les architectures conventionnelles de distribution de gaz.

Les futurs systèmes d'alimentation en précurseurs intégreront de plus en plus les technologies de vaporisation, les conduites chauffées, le contrôle de la température de la source, la gestion du gaz vecteur et une régulation de pression avancée. L'objectif est de générer une concentration de vapeur de précurseur stable et de l'acheminer vers la chambre de traitement avec un minimum de fluctuations.

La gestion de la température sera particulièrement importante. Si la température du précurseur est trop basse, de la condensation risque de se produire dans la conduite d'alimentation. Si elle est trop élevée, le précurseur risque de se décomposer prématurément ou de générer des produits de réaction indésirables.

Par conséquent, les systèmes de distribution de gaz CVD de nouvelle génération seront probablement dotés d'architectures de gestion thermique plus sophistiquées, comprenant des zones de chauffage contrôlées indépendamment, des capteurs de température, une isolation et un contrôle prédictif de la température.

3. Contrôle plus précis du débit massique et de la pression
Avec la miniaturisation croissante des semi-conducteurs, les marges de manœuvre des procédés se réduisent. De faibles variations du débit de précurseur peuvent influencer la vitesse de dépôt, l'épaisseur du film, sa composition et son uniformité.

Les régulateurs de débit massique (MFC) continueront donc d'évoluer vers une précision accrue, des temps de réponse plus rapides et une meilleure répétabilité. Les systèmes futurs pourraient combiner des MFC haute performance avec des régulateurs de pression intelligents et une surveillance des procédés en temps réel.

Au lieu de considérer la pression et le débit comme des paramètres indépendants, les systèmes avancés les coordonnent de manière dynamique. La régulation par rétroaction compare en permanence les conditions réelles du procédé aux valeurs cibles et ajuste automatiquement les vannes, les régulateurs ou les contrôleurs de débit.

Cette architecture en boucle fermée peut contribuer à compenser les variations de pression de la source, de température, de consommation de précurseur et des conditions de traitement en aval.

Dans le secteur de la fabrication de semi-conducteurs à grand volume, une meilleure stabilité des contrôles peut se traduire par une meilleure homogénéité d'une plaquette à l'autre et une réduction des variations de processus.

4. Systèmes de distribution de gaz intelligents et automatisés
L'automatisation sera une autre caractéristique déterminante des futures technologies de distribution des précurseurs CVD.

Les systèmes à gaz conventionnels peuvent nécessiter une surveillance manuelle par les opérateurs de la pression, de l'état des vannes, des conditions d'alimentation et des alarmes. Les systèmes modernes évoluent vers un contrôle automatisé grâce aux automates programmables, aux réseaux de communication industriels, aux capteurs et aux plateformes centralisées de surveillance des équipements.

Un système intelligent de distribution de précurseurs peut surveiller des paramètres tels que :

Pression de la source
Pression de ligne
Température du précurseur
Le débit (Anglais)
position de la vanne
État de détection des fuites
Condition du filtre
Consommation de gaz
Température de l'armoire
État d'alarme du système
Les données recueillies peuvent être analysées afin d'identifier les conditions de fonctionnement anormales avant qu'elles ne deviennent des problèmes majeurs pour l'équipement.

La maintenance prédictive représente un autre avantage potentiel. Par exemple, une variation anormale de la pression ou une augmentation de la résistance à l'écoulement peuvent indiquer un problème de filtre, une dégradation des vannes ou une instabilité de l'alimentation. La détection précoce permet de réduire les temps d'arrêt imprévus et d'améliorer la disponibilité des équipements.

5. Architecture de livraison des précurseurs modulaires
Une autre tendance émergente est la conception de systèmes modulaires. Les fabricants de semi-conducteurs ont de plus en plus besoin de plateformes de production flexibles capables de prendre en charge différentes combinaisons de procédés et de précurseurs.

Un système modulaire de distribution de gaz peut séparer l'architecture globale en modules fonctionnels tels que les modules de source, les modules de contrôle de pression, les modules de vaporisation, les modules de purge, les modules de distribution et les modules de surveillance.

Cette approche offre plusieurs avantages. Les modifications techniques peuvent être mises en œuvre plus efficacement, tandis que les modules standardisés peuvent simplifier la fabrication, les tests, l'installation et la maintenance.

La modularisation peut également aider les fabricants d'équipements à développer des solutions personnalisées sans avoir à repenser entièrement le système de gaz pour chaque application.

Pour les équipements CVD utilisés dans les environnements de recherche et développement, les architectures modulaires sont particulièrement précieuses car les exigences du processus peuvent changer fréquemment à mesure que de nouveaux matériaux et de nouvelles recettes de dépôt sont introduits.

6. Accentuer l'efficacité d'utilisation des précurseurs
Le coût des précurseurs peut représenter une part importante des coûts d'exploitation des procédés de dépôt avancés. Améliorer l'utilisation des précurseurs devient donc un objectif d'ingénierie majeur.

Les systèmes futurs chercheront à réduire les pertes inutiles de précurseurs grâce à des volumes de conduite optimisés, un séquencement des vannes amélioré, des trajets de livraison plus courts et un contrôle de débit plus précis.

Des stratégies de purge avancées peuvent également contribuer à réduire les précurseurs résiduels sans consommer inutilement de grandes quantités de gaz de purge.

La réduction du volume mort revêtira une importance particulière. Des volumes internes importants peuvent accroître la quantité de précurseur nécessaire à l'établissement de conditions de procédé stables et augmenter le risque de contamination croisée entre les étapes du procédé.

Les ingénieurs optimiseront donc de plus en plus la géométrie des composants, la disposition des tubes, la configuration des vannes et la conception des collecteurs afin de minimiser le volume interne inutile.

7. Amélioration de la sécurité des précurseurs réactifs et dangereux
De nombreux précurseurs utilisés en dépôt chimique en phase vapeur (CVD) sont réactifs, toxiques, corrosifs, pyrophoriques ou présentent d'autres dangers. À mesure que la chimie des précurseurs se complexifie, l'ingénierie de la sécurité deviendra encore plus cruciale.

Les armoires à gaz et les systèmes de distribution de précurseurs intégreront de plus en plus de niveaux de protection multiples, notamment des vannes d'arrêt automatiques, une surveillance de la pression, une détection des fuites, une gestion des gaz d'échappement, des systèmes de purge et une isolation d'urgence.

L'architecture du système doit être conçue de manière à ce que des conditions anormales puissent déclencher des réponses de sécurité prédéfinies. Par exemple, une pression excessive, un débit inattendu, des anomalies de température ou une fuite détectée peuvent déclencher des procédures d'isolation automatiques.

Les équipements de distribution de gaz seront de plus en plus intégrés aux systèmes de sécurité des installations. Il en résulte une architecture de sécurité coordonnée reliant les équipements de traitement, les armoires à gaz, la surveillance des installations, les systèmes d'évacuation des gaz et l'infrastructure d'intervention d'urgence.

8. Connectivité numérique et intégration à l'industrie 4.0
Le futur système d'alimentation en précurseurs CVD ne fonctionnera pas comme un sous-système mécanique isolé. Il fera de plus en plus partie intégrante d'un environnement de fabrication connecté.

Les protocoles de communication industrielle permettent aux équipements de distribution de gaz d'échanger des données avec les outils de traitement, les systèmes d'automatisation d'usine, les systèmes d'exécution de la production et les plateformes de gestion des installations.

La connectivité numérique peut offrir aux fabricants une visibilité en temps réel sur la consommation de précurseurs, l'état des équipements, les alarmes, les besoins de maintenance et les tendances des processus.

Les données historiques peuvent également contribuer à l'optimisation des procédés. Les ingénieurs peuvent analyser les corrélations entre la stabilité du flux de précurseur, les fluctuations de pression, les variations de température et les performances de dépôt.

À terme, cette approche fondée sur les données peut contribuer à un développement des processus plus intelligent et à une optimisation des équipements.

9. Surveillance et contrôle prédictif assistés par l'IA
L'intelligence artificielle et l'apprentissage automatique pourraient devenir de plus en plus pertinents pour les systèmes d'administration de précurseurs.

Un système de contrôle classique fonctionne généralement selon des paramètres et une logique de contrôle prédéfinis. Un système assisté par l'IA pourrait analyser de grandes quantités de données historiques et en temps réel afin d'identifier les tendances associées à la dégradation des équipements ou à l'instabilité des processus.

Par exemple, un système pourrait détecter des changements subtils dans la réponse de la pression ou le comportement des vannes, difficiles à identifier par de simples alarmes basées sur des seuils.

Les modèles prédictifs basés sur l'IA pourraient potentiellement estimer la dégradation des composants, optimiser les programmes de maintenance et recommander des paramètres de fonctionnement.

Cependant, l'IA ne remplacera pas les contrôles d'ingénierie fondamentaux. Les fonctions critiques pour la sécurité doivent continuer de reposer sur une logique de contrôle déterministe, un matériel validé et des normes d'ingénierie établies. L'IA servira plus probablement de couche supplémentaire de surveillance et d'optimisation.

10. Développement de nouveaux matériaux et de précurseurs avancés
L'évolution des matériaux semi-conducteurs continuera de stimuler l'innovation dans l'administration des précurseurs CVD.

Les dispositifs avancés peuvent nécessiter des matériaux de plus en plus complexes et des structures multicouches, notamment des diélectriques à constante diélectrique élevée, des films métalliques, des couches barrières, des semi-conducteurs composés et d'autres systèmes de couches minces conçus à cet effet.

Ces applications peuvent introduire des précurseurs présentant des pressions de vapeur, des caractéristiques de décomposition, une corrosivité et une stabilité thermique différentes.

Par conséquent, les futurs systèmes d'administration devront être plus flexibles sur le plan chimique. Le choix des matériaux des composants, la conception des vannes, le traitement de surface, les systèmes de chauffage et les technologies d'étanchéité devront tous être évalués en fonction de la chimie spécifique du précurseur.

Cette tendance renforcera l'importance de l'ingénierie spécifique à l'application plutôt que de s'appuyer uniquement sur des configurations de distribution de gaz standardisées.

11. Qualification plus rapide et intégration en usine
Les usines de semi-conducteurs exigent une grande fiabilité des équipements et des calendriers d'installation prévisibles. Les futurs systèmes d'alimentation en précurseurs CVD seront donc de plus en plus conçus pour une qualification et une intégration plus rapides.

Des tests de réception en usine, des tests d'étanchéité à l'hélium, des tests de pression, des vérifications de débit, des contrôles de propreté et des tests fonctionnels automatisés peuvent être effectués avant l'expédition de l'équipement.

Les modules de distribution de gaz montés sur patins et pré-assemblés permettent de réduire encore davantage le temps d'installation sur le site du client.

La documentation numérique et les données relatives aux équipements peuvent également améliorer la traçabilité. Les numéros de série des composants, les résultats des tests, les rapports d'étalonnage et les informations de maintenance peuvent être stockés électroniquement et associés à chaque système.

Cette approche peut simplifier la mise en service et la gestion à long terme des équipements.

12. L'avenir de la livraison de précurseurs CVD
À l'avenir, la technologie d'injection de précurseurs gazeux CVD deviendra plus précise, intelligente, compacte, modulaire et adaptée à chaque application.

La prochaine génération de systèmes combinera probablement des composants de manipulation de fluides ultra-purs avec une gestion thermique avancée, un contrôle de débit à grande vitesse, des fonctions de sécurité automatisées, une surveillance en temps réel et une connectivité numérique.

Les conceptions les plus performantes ne se contentent pas d'acheminer le gaz précurseur du point A au point B. Elles fournissent un environnement contrôlé dans lequel la pression, la température, le débit, la pureté et le moment de l'acheminement du précurseur peuvent être gérés avec une grande répétabilité.

Pour les fabricants d'équipements pour semi-conducteurs, cela signifie que l'ingénierie de l'alimentation en gaz doit être de plus en plus intégrée à l'ingénierie des procédés. Le choix des vannes, les performances des régulateurs, la configuration des tubes, la régulation thermique, l'automatisation et l'architecture logicielle influencent tous le processus de dépôt final.

Dans le même temps, les fournisseurs de composants pour la distribution de gaz de haute pureté devront améliorer la régularité de leur fabrication, la qualité de leur surface, leur propreté, leurs capacités de test et leur assistance technique.


module de distribution de produits chimiques (CDM) et système de distribution de produits chimiques (CDS)
Conclusion
Les futures technologies d'acheminement des précurseurs gazeux pour le dépôt chimique en phase vapeur (CVD) seront guidées par la demande de l'industrie des semi-conducteurs en matière de pureté accrue, de contrôle plus strict des procédés, de sécurité renforcée, de coûts d'exploitation réduits et de systèmes de fabrication plus intelligents.

Les composants en acier inoxydable 316L ultra-pur, les vannes à membrane avancées, les régulateurs de pression de précision, le contrôle intelligent du débit massique, la distribution de précurseurs chauffés, les architectures modulaires, les systèmes de sécurité automatisés et la surveillance numérique deviendront de plus en plus importants.

La transition d'une gestion conventionnelle des gaz vers une gestion intelligente des précurseurs permettra aux systèmes CVD de prendre en charge des matériaux de plus en plus complexes et des fenêtres de procédé plus serrées. Les entreprises qui investissent dans un contrôle précis des fluides, une automatisation avancée, des composants fiables et une ingénierie adaptée aux applications seront mieux placées pour répondre aux exigences de la fabrication de semi-conducteurs de nouvelle génération.

En définitive, l'avenir de la distribution des précurseurs CVD ne se résume pas à un seul composant ou une seule technologie. Il repose sur l'intégration de la pureté, de la précision, de la gestion thermique, de la sécurité, de l'automatisation, de l'analyse des données et de l'ingénierie système au sein d'une plateforme de distribution hautement fiable. À mesure que les procédés de fabrication des semi-conducteurs progressent, cette approche intégrée deviendra un pilier essentiel pour une production de couches minces stable, évolutive et performante.
