Introduction
L'industrie des semi-conducteurs repose sur des environnements de production extrêmement précis et exempts de contamination pour fabriquer des circuits intégrés, des microprocesseurs, des puces mémoire et des technologies d'affichage de pointe. Avec la miniaturisation croissante des dispositifs semi-conducteurs à l'échelle nanométrique, la tolérance aux impuretés dans les gaz de procédé est devenue de plus en plus stricte. Même des niveaux de contamination microscopiques peuvent nuire au rendement des plaquettes, à la fiabilité des dispositifs et à l'efficacité globale de la production.

L'un des composants les plus critiques des systèmes d'alimentation en gaz pour semi-conducteurs est la vanne à membrane ultra-pure (UHP). Ces vannes spécialisées sont conçues pour contrôler le débit de gaz hautement purs, corrosifs, toxiques et réactifs utilisés dans les procédés de fabrication des semi-conducteurs tels que le dépôt chimique en phase vapeur (CVD), le dépôt de couches atomiques (ALD), la gravure, l'implantation ionique et la lithographie.

Contrairement aux vannes industrielles classiques, les vannes à membrane UHP sont conçues spécifiquement pour les applications sensibles à la contamination. Leur finition de surface interne, leur technologie d'étanchéité, l'élimination des zones mortes et le choix des matériaux jouent un rôle essentiel dans le maintien de la pureté du gaz et de la stabilité du procédé.

Cet article explore les principes de fonctionnement, la conception structurelle, les considérations relatives aux matériaux, les exigences de performance et les principales applications des vannes à membrane ultra-pures dans les systèmes de distribution de gaz pour semi-conducteurs.


L'importance de la pureté du gaz dans la fabrication des semi-conducteurs
Les procédés de fabrication des semi-conducteurs exigent des environnements ultra-propres où les gaz doivent présenter des niveaux de pureté de 99.999 % (5N) à 99.9999999 % (9N) ou plus. Les gaz de procédé courants comprennent :

Silanes (SiH4)
Ammoniac (NH3)
Hydrogène (H2)
Azote (N2)
Argon (Ar)
Chlore (Cl2)
Chlorure d'hydrogène (HCl)
Hexafluorure de tungstène (WF6)
Gaz fluorés
Gaz précurseurs spéciaux
Ces gaz sont acheminés par des systèmes de distribution hautement contrôlés comprenant des régulateurs, des tubes, des filtres, des collecteurs, des contrôleurs de débit massique et des vannes à membrane.

Toute contamination introduite par le système de distribution de gaz peut entraîner :

Défauts de plaquettes
Génération de particules
Incohérences des couches minces
Rendement réduit des puces
Corrosion des équipements
Instabilité du processus
Coûts d'entretien accrus
Par conséquent, chaque composant de la conduite d'alimentation en gaz doit répondre à des normes de pureté ultra-élevées et strictes, notamment les vannes à membrane qui contrôlent directement l'isolation du gaz et la régulation du débit.

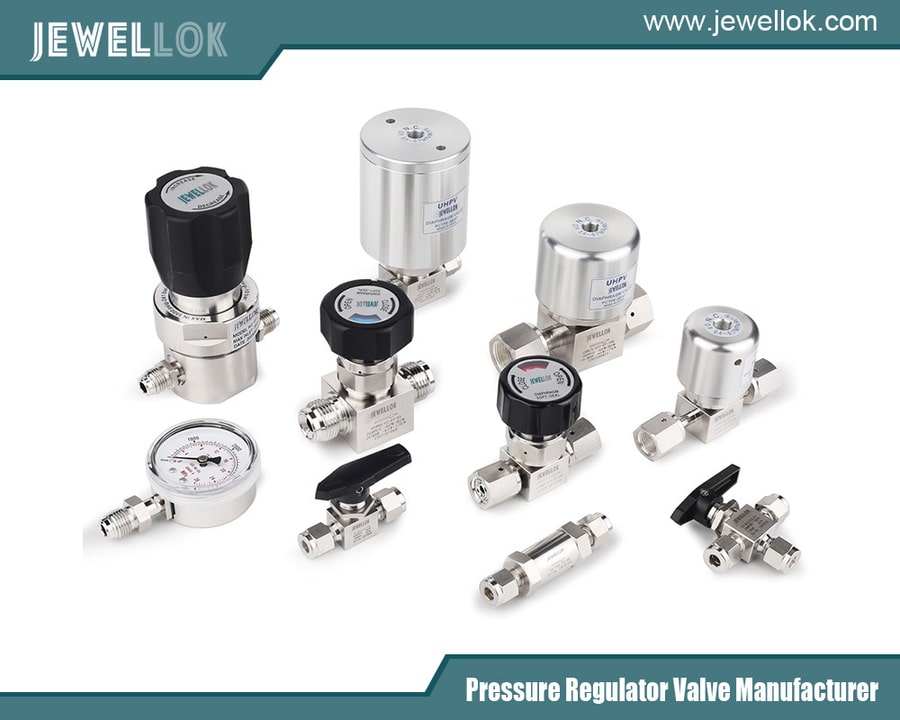

Qu'est-ce qu'une vanne à membrane ultra-pure ?
Une vanne à membrane ultra-pure est une vanne d'arrêt spécialisée qui utilise une membrane métallique flexible pour isoler le fluide de procédé du mécanisme d'actionnement. La membrane assure l'étanchéité principale, empêchant toute contamination extérieure et garantissant une régulation parfaite du gaz.

Ces vannes sont couramment utilisées dans les armoires à gaz pour semi-conducteurs, les boîtes de distribution de vannes (VMB), les systèmes de distribution de gaz en vrac et les panneaux de gaz pour outils de traitement.

La vanne se compose généralement de :

Corps de soupape
diaphragme métallique
Assemblage du siège
Tige et actionneur
opérateur pneumatique ou manuel
Raccordements au gaz de haute pureté
Le diaphragme sépare le circuit d'écoulement mouillé des composants opérationnels, minimisant ainsi la génération de particules et éliminant les zones mortes potentielles où les contaminants pourraient s'accumuler.

Principe de fonctionnement des vannes à membrane UHP
Le principe de fonctionnement d'une vanne à membrane est relativement simple mais très efficace pour les applications dans le domaine des semi-conducteurs.

Lorsque la vanne est fermée, l'actionneur plaque la membrane contre son siège, créant ainsi un joint hermétique qui bloque le passage du gaz. Lorsque la vanne est ouverte, la membrane se soulève du siège, permettant au gaz de traverser le corps de la vanne.

Cette conception offre plusieurs avantages importants :

Isolation des milieux de procédé
Le diaphragme isole complètement le gaz de procédé des ressorts, des lubrifiants et des composants de l'actionneur, réduisant ainsi les risques de contamination.

Faible volume mort
La géométrie interne optimisée minimise les poches de gaz piégées, réduisant ainsi l'accumulation de particules et améliorant l'efficacité de la purge.

Étanchéité métal sur métal
De nombreuses vannes à membrane de qualité semi-conducteur utilisent des technologies d'étanchéité métallique avancées pour atteindre des taux de fuite extrêmement faibles.

Durée de vie élevée
Les matériaux de diaphragme de précision assurent une longue durée de vie opérationnelle même en cas de cycles fréquents.

Matériaux utilisés dans les vannes à membrane UHP pour semi-conducteurs
Le choix des matériaux est l'un des facteurs les plus critiques pour la performance des vannes et le maintien de la pureté du gaz.

Corps de vannes en acier inoxydable
La plupart des vannes à membrane UHP utilisent des matériaux en acier inoxydable de haute qualité, tels que :

Acier inoxydable 316L VAR
Acier inoxydable 316L VIM-VAR
Ces documents fournissent :

Excellente résistance à la corrosion
Faible teneur en soufre
Réduction des émissions de particules
Capacité d'électropolissage supérieure
Les procédés de refusion sous vide à l'arc (VAR) et de fusion sous vide par induction (VIM) améliorent l'homogénéité du matériau et réduisent les inclusions qui peuvent devenir des sources de contamination.

Exigences de finition de surface
Les surfaces internes en contact avec le fluide sont généralement électropolies pour obtenir des valeurs de rugosité telles que :

Ra ≤ 10 μin
Ra ≤ 5 μin pour les applications avancées
L'électropolissage réduit les irrégularités microscopiques de surface où des particules ou de l'humidité peuvent s'accumuler.

Matériaux du diaphragme
Le diaphragme lui-même est généralement fabriqué à partir d'alliages à base de cobalt ou de nickel à haute résistance qui offrent :

Excellente résistance à la fatigue
Résistance à la corrosion
Flexibilité sous un cycle répété
Compatibilité avec les gaz agressifs utilisés dans les semi-conducteurs
Les matériaux couramment utilisés pour les diaphragmes comprennent :

Hastelloy
Inconel
Alliages cobalt-chrome
Principales caractéristiques de conception des vannes à membrane UHP
Génération minimale de particules
La contamination particulaire est l'une des principales préoccupations dans la fabrication des semi-conducteurs. Les vannes UHP sont conçues avec des conduits d'écoulement internes lisses et des structures d'étanchéité optimisées afin de minimiser la friction et l'usure.

La conception avancée des diaphragmes réduit les concentrations de contraintes mécaniques, empêchant ainsi la libération de particules pendant le fonctionnement de la vanne.

Taux de fuite ultra-faibles
Les systèmes d'alimentation en gaz utilisés dans les semi-conducteurs manipulent souvent des gaz dangereux et pyrophoriques. L'étanchéité est donc essentielle pour la sécurité et le contrôle des procédés.

Les performances typiques en matière d'étanchéité comprennent :

Débits de fuite d'hélium inférieurs à 1 × 10⁻⁹ atm·cm³/s
Fermeture hermétique
Compatibilité avec le vide poussé
Conception modulaire compacte
Les usines de semi-conducteurs modernes nécessitent des systèmes de distribution de gaz à haute densité. Des configurations de vannes compactes permettent une installation efficace à l'intérieur :

Armoires à gaz
panneaux de raccordement d'outils
Systèmes de sous-fabrication
Assemblages VMB
Actionnement pneumatique
Les vannes à membrane à commande pneumatique permettent un contrôle automatisé des processus et une commutation rapide dans les environnements de fabrication de semi-conducteurs.

Les avantages comprennent:

Temps de réponse rapide
Capacité de fonctionnement à distance
Intégration avec les systèmes PLC
Répétabilité du processus améliorée
Connexions de haute pureté
Les vannes à membrane UHP utilisent généralement des extrémités à souder orbitales ou des raccords à joint frontal spécialisés pour éliminer les points de fuite potentiels et les espaces morts.

Les types de connexion courants comprennent :

Soudure bout à bout de tube
raccords à joint d'étanchéité frontal
connexions compatibles avec les magnétoscopes
Applications dans les systèmes de distribution de gaz pour semi-conducteurs
Les vannes à membrane de très haute pureté sont largement utilisées dans les installations de fabrication de semi-conducteurs.

Armoires à gaz
Les armoires à gaz permettent de stocker et de distribuer en toute sécurité les gaz de procédé dangereux. Les vannes à membrane isolent les bouteilles de gaz et contrôlent le débit de gaz vers les systèmes en aval.

Boîtes de distribution de soupapes (VMB)
Les VMB distribuent les gaz provenant des systèmes d'alimentation en vrac vers de multiples outils de traitement. Les vannes UHP assurent une isolation et une commutation précises.

Dépôt chimique en phase vapeur (CVD)
Les procédés CVD exigent un flux de gaz extrêmement stable et un environnement exempt de contamination. Les vannes à membrane contrôlent l'arrivée du gaz précurseur avec une précision exceptionnelle.

Dépôt de couche atomique (ALD)
Les procédés ALD reposent sur l'injection pulsée rapide et répétable de gaz précurseurs. Des vannes à membrane pneumatiques à réponse rapide sont essentielles pour obtenir un dépôt de couche précis.

Systèmes de gravure
Les gaz corrosifs utilisés dans la gravure plasma exigent des vannes présentant une résistance chimique supérieure et une étanchéité parfaite.

Systèmes de gaz spéciaux en vrac
Les réseaux de distribution de gaz en vrac utilisent des vannes UHP pour assurer le transport et la régulation en toute sécurité des gaz ultra-purs dans les usines de semi-conducteurs.

Défis liés aux applications des gaz semi-conducteurs
Gaz corrosifs et réactifs
De nombreux gaz utilisés dans les semi-conducteurs sont hautement corrosifs, toxiques ou pyrophoriques. Les matériaux des vannes doivent résister à une exposition prolongée sans se dégrader.

Contrôle de l'humidité et de l'oxygène
Même des traces d'humidité ou d'oxygène peuvent endommager les procédés de fabrication des semi-conducteurs. Les vannes UHP doivent présenter des caractéristiques de perméation et de dégazage extrêmement faibles.

Stabilité thermique
Les variations de température peuvent affecter l'étanchéité et le débit de gaz. Les vannes à membrane de haute qualité sont conçues pour un fonctionnement stable quelles que soient les conditions thermiques.

Exigences de cycle élevé
Les systèmes de fabrication de semi-conducteurs nécessitent souvent des millions de cycles de fonctionnement des vannes au cours de leur durée de vie opérationnelle. L'utilisation de matériaux de diaphragme résistants à la fatigue est donc essentielle.

Normes de fabrication et tests
Pour garantir des performances fiables, les vannes à membrane de qualité semi-conducteur sont soumises à des procédures de fabrication et de contrôle qualité rigoureuses.

Assemblage en salle blanche
Les vannes sont assemblées en salles blanches afin d'éviter toute contamination particulaire pendant la production.

Test de fuite d'hélium
Chaque vanne est testée par spectrométrie de masse à l'hélium afin de vérifier son étanchéité ultra-faible.

Essais de particules
Les tests d'émission de particules garantissent la conformité aux exigences de propreté des semi-conducteurs.

Analyse de surface
La rugosité de surface et la qualité de l'électropolissage sont soigneusement contrôlées afin de maintenir des normes de pureté ultra-élevées.

Tests du cycle fonctionnel
Les cycles de fonctionnement répétés valident la durabilité à long terme du diaphragme et la fiabilité de la vanne.

Avantages des vannes à membrane UHP par rapport aux vannes conventionnelles
Comparées aux vannes à bille, aux vannes à pointeau ou aux vannes à guillotine traditionnelles, les vannes à membrane offrent des avantages significatifs dans les applications semi-conductrices.

Fonctionnalité Valve à diaphragme UHP vanne conventionnelle
Génération de particules Extremement bas Meilleure performance du béton
Volume mort Un petit peu Agrandir
Pureté du gaz Excellent Modérée
Intégrité des fuites Très haut Standard
Nettoyabilité La Supérieur essentielle Édition
Résistance à la corrosion Haute Variable
Compatibilité des semi-conducteurs Excellent Édition
Ces avantages font des vannes à membrane le choix privilégié pour les procédés de fabrication de semi-conducteurs sensibles à la contamination.

Tendances futures de la technologie des vannes à membrane UHP
À mesure que la fabrication des semi-conducteurs progresse vers des géométries plus petites et des architectures plus complexes, la technologie des vannes UHP évolue rapidement.

Automatisation accrue
Les vannes pneumatiques intelligentes, dotées de capteurs intégrés et de capacités de communication numérique, sont de plus en plus courantes dans les usines de semi-conducteurs de l'industrie 4.0.

Technologies de surface améliorées
Les technologies de pointe en matière d'électropolissage et de revêtement continuent de réduire les risques de contamination et d'améliorer la résistance à la corrosion.

Miniaturisation
La conception compacte des vannes permet de prendre en charge des configurations de panneaux à gaz de plus en plus denses et des encombrements réduits pour les outils semi-conducteurs.

Science des matériaux améliorée
De nouveaux alliages de diaphragme et des technologies d'étanchéité innovantes prolongent la durée de vie des cycles et la compatibilité avec les gaz de procédé de nouvelle génération.

Priorité à la durabilité
Les fabricants développent des conceptions de vannes qui améliorent l'efficacité d'utilisation du gaz et réduisent la consommation de gaz de purge.

régulateur de propane haute pression réglable
régulateur de propane haute pression réglable
Conclusion
Les vannes à membrane ultra-pures sont des composants indispensables des systèmes d'alimentation en gaz pour semi-conducteurs. Leur capacité à garantir une pureté exceptionnelle du gaz, une étanchéité quasi parfaite et un fonctionnement fiable les rend essentielles aux procédés de fabrication modernes des semi-conducteurs.

Des systèmes CVD et ALD aux armoires à gaz et aux réseaux de distribution de gaz spéciaux, ces vannes assurent le contrôle de la contamination et la stabilité opérationnelle requis par les usines de semi-conducteurs de pointe.

Avec l'évolution continue des technologies des semi-conducteurs vers des nœuds de gravure plus fins et une précision de fabrication accrue, la demande en vannes à membrane UHP haute performance ne cessera de croître. Les innovations en matière de matériaux, de technologies d'étanchéité, d'automatisation et de fabrication propre amélioreront encore la fiabilité et la pureté des vannes dans les futures applications des semi-conducteurs.

Pour les fabricants de semi-conducteurs qui recherchent des rendements plus élevés, une meilleure stabilité des processus et des systèmes de manipulation des gaz plus sûrs, investir dans des vannes à membrane ultra-pures de haute qualité reste un élément essentiel à la réussite de la production.
