Zoom sur le fonctionnement d'un régulateur de propane à un étage

{{{sourceTextContent.subTitle}}}

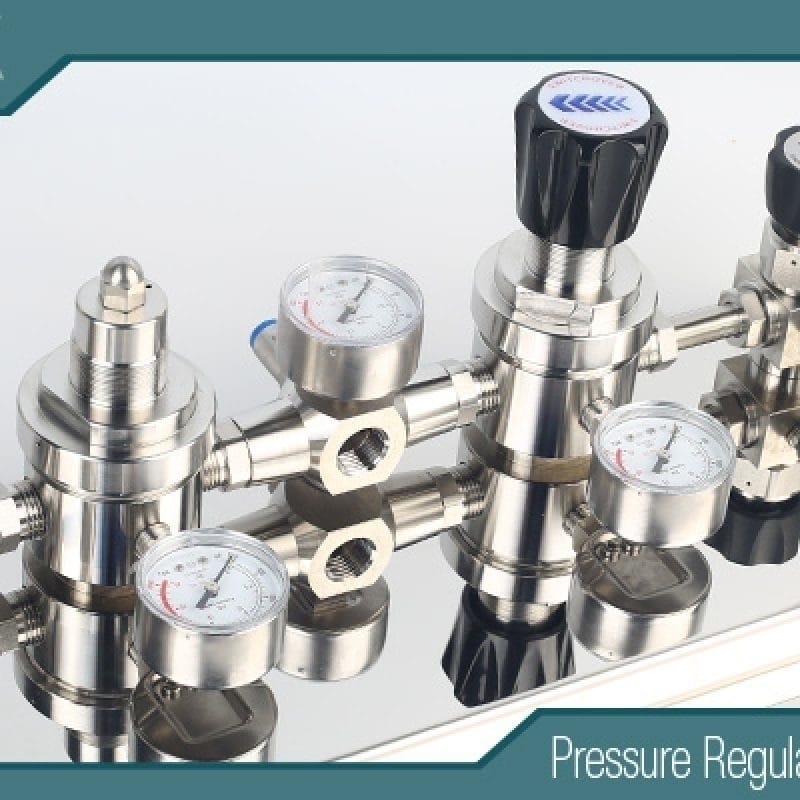

Zoom sur le fonctionnement d'un régulateur de propane à un étage

{{{sourceTextContent.description}}}

Dans le domaine des appareils fonctionnant au gaz, qu'il s'agisse de barbecues de jardin, de chauffages portables ou même de certains équipements industriels, le propane constitue une source de combustible polyvalente et efficace. Au cœur de tout système au propane sûr et efficace se trouve le régulateur : un dispositif qui peut sembler modeste, mais qui joue un rôle essentiel pour garantir que le gaz à haute pression provenant d’une citerne de stockage soit fourni à une pression constante et basse, adaptée à un usage quotidien. Plus précisément, le régulateur de propane à un étage est l’un des types les plus courants dans les applications résidentielles et commerciales légères. Cet article examine de plus près le fonctionnement de ces régulateurs, en détaillant leurs composants, leur mécanisme et leurs implications pratiques.

Le propane, également appelé gaz de pétrole liquéfié (GPL), est stocké sous haute pression dans des réservoirs afin de le maintenir à l’état liquide pour un stockage et un transport efficaces. Lorsqu’il est libéré, il se vaporise en un gaz pouvant être brûlé pour produire de la chaleur ou de l’énergie. Cependant, la pression à l’intérieur d’un réservoir de propane classique peut varier entre 100 et 200 livres par pouce carré (psi), en fonction de la température et de la taille du réservoir — une pression bien trop élevée pour la plupart des appareils, qui nécessitent environ 0,4 à 0,5 psi (soit environ 11 pouces de colonne d’eau) pour fonctionner de manière sûre et efficace. Sans régulation, cette pression élevée pourrait endommager les équipements, provoquer des fuites, voire entraîner des explosions.

Un régulateur à un étage résout ce problème en réduisant la pression d’entrée en une seule étape simple, fournissant ainsi une pression de sortie stable directement à l’appareil. Contrairement aux régulateurs à deux étages, qui effectuent la réduction de pression en deux phases pour une plus grande précision dans les systèmes de grande envergure, les modèles à un seul étage sont plus simples, plus compacts et plus économiques pour les petites installations. Comprendre leur fonctionnement permet non seulement de démystifier cette technologie, mais aussi de donner aux utilisateurs les moyens de gérer l’entretien, le dépannage et la sécurité en toute confiance. Dans cette analyse, nous allons approfondir les principes fondamentaux, décortiquer les composants clés, expliquer le mécanisme de fonctionnement étape par étape, discuter des avantages et des limites, et aborder les conseils d’entretien essentiels. À la fin, vous aurez une compréhension complète de ce dispositif indispensable.

L’importance des régulateurs va au-delà de leur simple fonctionnalité ; ils constituent un pilier de la sécurité dans les installations au propane. Selon les normes du secteur, un contrôle adéquat de la pression empêche toute surpression, susceptible d’entraîner des défaillances catastrophiques. Par exemple, lors d’un barbecue à domicile, un régulateur défectueux pourrait laisser s’écouler un débit de gaz trop important, augmentant ainsi le risque de flambées ou d’incendies. À l’inverse, une pression insuffisante pourrait entraîner une combustion incomplète, produisant du monoxyde de carbone nocif. Au fil de cette présentation, nous nous appuierons sur des principes d’ingénierie établis et des observations pratiques pour brosser un tableau clair du fonctionnement de ces régulateurs.

Contexte et évolution

Le concept de régulation de la pression dans les installations au gaz remonte au XIXe siècle, coïncidant avec l’essor de l’éclairage et du chauffage au gaz dans les zones urbaines. Les premiers régulateurs étaient rudimentaires et utilisaient souvent des membranes lestées ou de simples vannes pour contrôler le débit. Le régulateur de propane moderne à un étage est issu de ces modèles, perfectionnés grâce aux progrès de la science des matériaux et de l’ingénierie de précision au cours du XXe siècle.

Le propane lui-même s’est largement imposé comme combustible dans les années 1920, en particulier dans les zones rurales dépourvues de réseaux de gaz naturel. Dès le début, les régulateurs se sont avérés indispensables pour adapter les pressions élevées des réservoirs aux besoins des appareils. Les modèles à un étage actuels sont généralement fabriqués à partir de matériaux durables tels que le laiton ou l’aluminium, conçus pour résister aux conditions extérieures et aux éléments corrosifs. Des organismes tels que la National Fire Protection Association (NFPA) et l’American Society of Mechanical Engineers (ASME) ont établi des directives, comme la norme NFPA 58 pour les installations au GPL, garantissant que les régulateurs respectent les critères de sécurité.

Par rapport aux régulateurs de gaz naturel, les modèles pour le propane doivent supporter des pressions d’entrée plus élevées et s’adapter aux propriétés spécifiques du GPL, qui peut contenir des traces d’humidité ou d’impuretés susceptibles d’affecter les performances. La conception à un étage a gagné en popularité grâce à sa simplicité — elle ne nécessite ni tuyauterie intermédiaire ni unités multiples —, ce qui la rend idéale pour les applications portables telles que les camping-cars, les réchauds de camping et les groupes électrogènes de secours. Au fil du temps, des fonctionnalités telles que des évents intégrés et une protection contre la surpression ont été ajoutées, renforçant ainsi la fiabilité.

Principes de base de la régulation de pression

Fondamentalement, la régulation de pression repose sur l’équilibre des forces au sein d’un système fermé. En dynamique des fluides, la pression est définie comme la force par unité de surface, et les régulateurs agissent sur celle-ci pour obtenir le débit souhaité. Dans le cas du propane, le régulateur agit comme un papillon, détectant les variations de la demande en aval et ajustant le débit en conséquence.

Le principe clé est la régulation par rétroaction : le régulateur surveille en permanence la pression de sortie et réagit aux écarts. Cela est rendu possible par un équilibre mécanique entre des forces opposées — généralement un ressort poussant pour ouvrir une vanne et la pression du gaz poussant pour la fermer. Lorsque la demande augmente (par exemple, lors de l’allumage d’un brûleur), la pression de sortie chute, ce qui permet au ressort d’ouvrir davantage la vanne pour augmenter le débit. Lorsque la demande diminue, la pression augmente, fermant la vanne pour limiter le débit.

Les régulateurs à un étage effectuent cette opération dans une seule chambre, contrairement aux systèmes à deux étages qui utilisent une première réduction de la haute pression suivie d’un réglage fin. Cette approche en une seule étape est efficace mais sensible aux variations de la pression d’entrée ; par exemple, lorsque la pression du réservoir baisse en raison de l’utilisation ou du refroidissement, le régulateur doit compenser sans provoquer de fluctuations significatives de la pression de sortie.

Le comportement du propane ajoute à la complexité. En tant que gaz liquéfié, sa pression de vapeur varie en fonction de la température : elle est plus élevée à chaud et plus faible à froid. Un bon régulateur maintient un débit constant malgré cela, et est souvent conçu pour des températures comprises entre -40 °F et 160 °F. Des concepts tels que la « chute de pression » (la baisse de la pression de sortie lorsque le débit augmente) et le « verrouillage » (la légère augmentation de pression nécessaire pour fermer complètement la vanne) constituent des paramètres essentiels. Une chute de pression plus faible indique de meilleures performances, en particulier dans les situations où la demande est variable.

D’un point de vue technique, le régulateur obéit au principe de Bernoulli, selon lequel la vitesse du fluide et la pression sont inversement proportionnelles ; toutefois, il s’agit davantage d’un contrôle par orifice que de la vitesse du fluide. Les dispositifs de sécurité, tels que les soupapes de décharge, évacuent la surpression pour empêcher toute accumulation, garantissant ainsi que le système reste dans des limites de sécurité.

Composants d’un régulateur de propane à un étage

Un régulateur de propane à un étage est un ensemble compact de pièces interconnectées, chacune contribuant au contrôle de la pression. Examinons-les en détail :

Raccord d’entrée : il s’agit de l’orifice fileté qui se raccorde à la vanne de sortie de la bouteille de propane, souvent à l’aide d’un raccord POL (Prest-O-Lite) ou d’un filetage ACME pour un raccordement sûr et étanche. Il est conçu pour supporter des pressions d’entrée élevées pouvant atteindre 250 psi.
Élément restrictif ou réducteur : il s’agit généralement d’un clapet à siège ou d’un orifice. Le clapet à siège est un piston à ressort muni d’un joint en élastomère qui s’appuie contre l’ouverture de la vanne. Lorsqu’il est ouvert, il laisse passer le gaz ; lorsqu’il est fermé, il obture le passage. Des matériaux tels que les joints en Buna-N garantissent la compatibilité avec le propane.
Élément de détection : le diaphragme est le « cerveau » du régulateur — une membrane flexible, souvent en caoutchouc ou en tissu synthétique, qui divise le corps du régulateur en deux parties : un côté haute pression et un côté basse pression. Il détecte les variations de pression de sortie et se déplace en conséquence. Dans certaines conceptions, un piston remplace la membrane pour les pressions plus élevées, bien que les membranes soient préférées pour leur précision en raison d’un frottement moindre.
Élément de force de référence : un ressort hélicoïdal fournit la force opposée à la membrane. Fixé à une vis ou à un bouton de réglage, il permet de régler la pression de sortie souhaitée. Comprimer le ressort augmente la pression ; le relâcher la diminue. Les ressorts sont calibrés pour des plages spécifiques, par exemple de 5 à 15 psi.
Bouton de commande ou mécanisme de réglage : il permet à l’utilisateur d’ajuster avec précision la pression de sortie. Sur les modèles fixes, celle-ci est préréglée ; sur les modèles réglables, elle est accessible à l’utilisateur.
Orifice de purge ou de décharge : Petite ouverture qui égalise la pression atmosphérique d’un côté du diaphragme et évacue l’excès de gaz en cas de surpression. Elle est essentielle pour la sécurité et est souvent munie d’un tamis pour empêcher l’entrée d’insectes.
Corps et boîtier : généralement en zinc, laiton ou aluminium moulé sous pression pour garantir durabilité et résistance à la corrosion. Le corps renferme tous les composants et comporte des orifices d’entrée, de sortie et, parfois, pour les manomètres.
Raccord de sortie : filetages ou embouts cannelés pour les tuyaux menant aux appareils, garantissant une alimentation à basse pression.
Parmi les fonctionnalités supplémentaires, on peut citer des filtres pour retenir les impuretés, des vannes de coupure en cas de surpression (OPSO) qui se ferment si la pression dépasse les limites, et des vannes de coupure en cas de sous-pression (UPSO) pour la détection d’un faible débit. Pour le propane, les composants doivent être homologués pour les gaz inflammables, en évitant les matériaux susceptibles de produire des étincelles.

Ces pièces fonctionnent en harmonie, le diaphragme et le ressort formant un équilibre dynamique. La conception minimise le nombre de pièces mobiles pour garantir la fiabilité, mais l’usure des joints ou des ressorts peut entraîner des problèmes tels que des fuites ou une pression irrégulière.

Mécanisme de fonctionnement étape par étape

Pour comprendre le fonctionnement d’un régulateur de propane à un étage, il faut visualiser le flux de gaz et les interactions entre les forces. Voici une explication détaillée, étape par étape :

Raccordement initial et mise sous pression : le régulateur est raccordé à la bouteille de propane. Lorsque la vanne de la bouteille s’ouvre, du gaz à haute pression (100-200 psi) pénètre dans l’orifice d’entrée, remplissant la chambre haute pression. Au repos, le clapet à siège est fermé par défaut, empêchant tout écoulement immédiat.
Réglage de la pression : À l’aide du bouton de commande, l’utilisateur comprime le ressort, qui appuie sur la membrane (ou le piston). Cette force est transmise au clapet à siège via une tringlerie, ce qui l’ouvre légèrement. Le gaz commence à s’écouler à travers l’orifice vers la chambre basse pression, puis vers l’appareil.
Montée en pression et détection : À mesure que le gaz pénètre du côté sortie, la pression s’accumule contre la face inférieure du diaphragme. Cette force ascendante s’oppose à la force descendante du ressort. Le diaphragme se déplace vers le haut lorsque la pression de sortie atteint le point de consigne, tirant le clapet vers son siège et limitant le débit.
Atteinte de l’équilibre : Le système atteint l’équilibre lorsque la force du ressort est égale au produit de la pression de sortie par la surface du diaphragme. Par exemple, si le réglage est fixé à 11 pouces de colonne d’eau (environ 0,4 psi), la vanne s’ouvre juste assez pour maintenir cette valeur. La pression atmosphérique, évacuée vers le haut de la membrane, sert de référence, ce qui fait que le régulateur fonctionne en « pression manométrique ».
Réponse aux variations de la demande : si un appareil demande plus de gaz (par exemple, lors de l’allumage d’un brûleur), la pression de sortie chute momentanément. La membrane détecte ce phénomène et, poussée vers le bas par la force du ressort, ouvre davantage la vanne pour augmenter le débit jusqu’à ce que la pression se stabilise. À l’inverse, si la demande diminue, la pression augmente, poussant la membrane vers le haut pour fermer la vanne.
Gestion des variations de pression d’entrée : la pression du réservoir fluctue en fonction de la température ou du niveau de remplissage. Une pression d’entrée plus élevée tente de faire passer davantage de gaz, mais la membrane compense en fermant davantage la vanne. Cependant, dans les modèles à un seul étage, de fortes variations peuvent provoquer un « affaissement » — la pression de sortie chute en cas de débit élevé — ou une « surpression » en cas de faible débit.
Activation de sécurité : si la pression de sortie dépasse les niveaux de sécurité (par exemple en raison d’un blocage), une soupape de sûreté s’ouvre pour évacuer le gaz en toute sécurité. Les modèles sans soupape de sûreté retiennent la pression à l’intérieur, ce qui convient au propane inflammable afin d’éviter tout rejet dans l’atmosphère.
Arrêt : lorsque l’appareil est éteint et que la vanne de la bouteille est fermée, la pression résiduelle s’équalise et le clapet se ferme hermétiquement, empêchant ainsi toute fuite.
Ce mécanisme est autorégulateur, ne nécessitant aucune alimentation externe — il est purement mécanique. Dans les applications au propane, il garantit un débit de vapeur sans entraînement de liquide, ce qui est essentiel pour une combustion propre. Des facteurs tels que la taille de l’orifice influent sur le débit ; les orifices plus larges permettent des débits plus élevés mais augmentent la sensibilité aux variations. Exemple concret : dans un barbecue à gaz, le régulateur maintient une hauteur de flamme constante malgré le refroidissement de la bouteille lors d’une utilisation prolongée.

Applications, avantages et inconvénients

Les régulateurs de propane à un étage sont particulièrement adaptés aux utilisations portables et à petite échelle : barbecues, chalumeaux, chauffages et camping-cars. Ils sont compacts, pèsent moins d’une livre et s’installent facilement sans tuyauterie complexe.

Parmi leurs avantages, on peut citer leur prix abordable (souvent entre 10 et 50 $), leur simplicité (moins de pièces, donc moins de risques de panne) et leur réponse rapide aux variations de la demande. Ils sont idéaux lorsque la pression d’entrée est stable, comme c’est le cas avec des bonbonnes pleines.

Inconvénients : moins précis que les régulateurs à deux étages, avec une plus grande chute de pression dans des conditions variables. Ils ne conviennent pas aux longues conduites ou aux grands systèmes, où les chutes de pression s’accumulent. Par temps froid, ils peuvent rencontrer des difficultés en cas de faible pression dans la bouteille.

Comparés aux régulateurs à deux étages, les modèles à un seul étage conviennent à la plupart des foyers, mais sont insuffisants pour les systèmes couvrant toute la maison qui nécessitent une pression constante sur de longues distances.

Entretien et sécurité

Une inspection régulière est essentielle : vérifiez l’absence de fuites à l’aide d’eau savonneuse, assurez-vous que les évents sont dégagés et remplacez l’appareil tous les 5 à 10 ans ou en cas de dommage. Évitez de trop serrer les raccords pour ne pas abîmer le filetage.

Conseils de sécurité : installez l’appareil à l’extérieur, loin de toute source d’inflammation ; n’utilisez que des régulateurs certifiés ; fermez la vanne de la bouteille lorsque l’appareil n’est pas utilisé. Les signes de défaillance comprennent un sifflement, des flammes irrégulières ou du givre sur l’appareil (indiquant des fuites).

Confiez les réglages à un professionnel ; ne manipulez jamais les composants internes. Respectez les normes telles que la NFPA 58.

Conclusion

Un régulateur de propane à un étage est une merveille d’ingénierie mécanique, transformant un gaz dangereux sous haute pression en une ressource sûre et utilisable grâce à un équilibre des forces et à des composants de précision. En comprenant son fonctionnement, les utilisateurs peuvent apprécier son rôle dans la vie quotidienne et privilégier la sécurité. Que ce soit pour faire des grillades ou pour le chauffage, cet appareil garantit une fiabilité à toute épreuve, prouvant ainsi que parfois, les solutions les plus simples sont les plus efficaces.

Pour en savoir plus et découvrir en détail le fonctionnement d’un régulateur de propane à un étage, rendez-vous sur le site de Jewellok à l’adresse https://www.jewellok.com/.
