Comment fonctionne un régulateur de pression d'azote gazeux ?

{{{sourceTextContent.subTitle}}}

Comment fonctionne un régulateur de pression d'azote gazeux ?

{{{sourceTextContent.description}}}

Dans le domaine des gaz industriels, l’azote s’impose comme l’un des éléments les plus polyvalents et les plus utilisés. Constituant environ 78 % de l’atmosphère terrestre, l’azote est un gaz inerte qui ne réagit pas facilement avec d’autres substances, ce qui le rend idéal pour une multitude d’applications allant de la conservation des aliments au soudage, en passant par les procédures médicales. Cependant, la manipulation de l’azote, en particulier lorsqu’il est stocké dans des bouteilles à haute pression, nécessite un contrôle précis afin de garantir la sécurité, l’efficacité et des performances optimales. C’est là qu’intervient le régulateur de pression d’azote.

Un régulateur de pression d’azote est un dispositif mécanique conçu pour réduire la haute pression de l’azote provenant d’une bouteille de stockage ou d’une canalisation à une pression de sortie plus faible, plus facile à gérer et plus constante, adaptée aux équipements ou processus en aval. En substance, il agit comme un régulateur, maintenant une pression de sortie stable malgré les fluctuations de la pression d’entrée ou de la demande. Sans un tel régulateur, la pression brute provenant d’une bouteille d’azote — dépassant souvent les 2 000 psi — pourrait endommager les outils, provoquer des fuites, voire entraîner des explosions.

On ne saurait trop insister sur l’importance de ces régulateurs. Dans des secteurs tels que le CVC (chauffage, ventilation et climatisation), ils sont utilisés pour la purge des systèmes et les essais de pression afin d’éviter toute contamination ou oxydation. Dans la brasserie et le conditionnement alimentaire, les régulateurs d’azote contribuent à préserver la qualité des produits en déplaçant l’oxygène, qui peut altérer les aliments ou modifier leurs saveurs. Les laboratoires s’appuient sur eux pour un débit précis de gaz dans les instruments d’analyse, tandis que les opérations de soudage les utilisent pour créer des atmosphères inertes qui préviennent les défauts de soudure. La sécurité est primordiale ; un contrôle inadéquat de la pression peut entraîner des situations dangereuses, telles qu’une surpression conduisant à une défaillance de l’équipement ou des fuites de gaz qui déplacent l’oxygène dans des espaces confinés, pouvant causer une asphyxie.

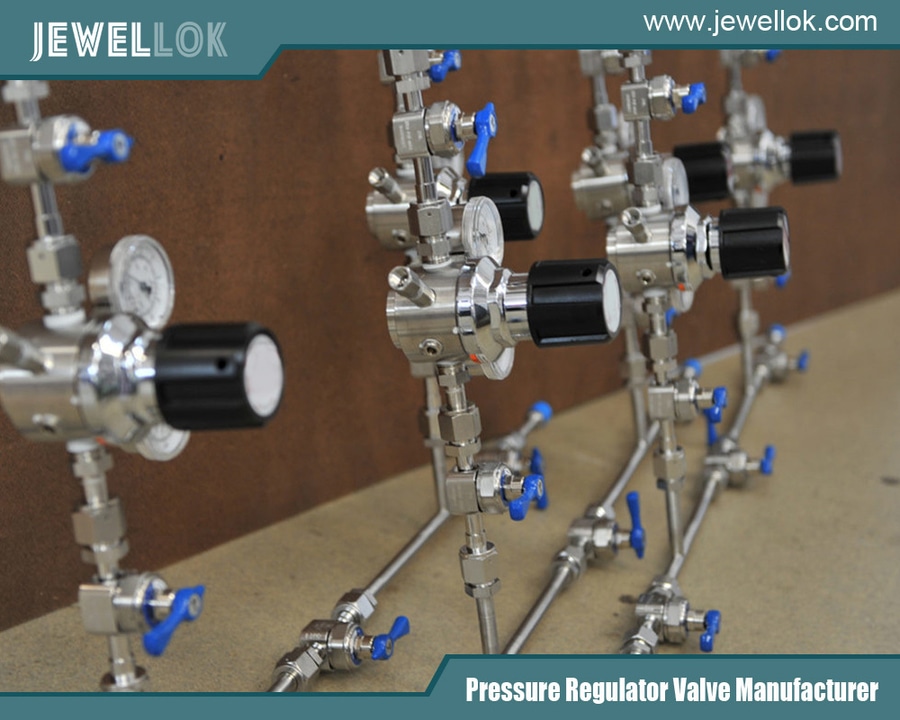

Régulateur d’azote haute pureté et haut débit
Régulateur d’azote haute pureté et haut débit

Le concept de régulation de pression remonte au XIXe siècle, avec l’avènement de l’éclairage au gaz et de l’utilisation industrielle des gaz, mais les régulateurs modernes ont évolué grâce aux progrès réalisés en matière de matériaux et de conception pour traiter des gaz de haute pureté comme l’azote. Aujourd’hui, il en existe différents types, allant de simples modèles à un seul étage à des versions sophistiquées à deux étages, chacun étant adapté à des besoins spécifiques. Comprendre le fonctionnement de ces dispositifs permet non seulement d’améliorer l’efficacité opérationnelle, mais aussi de garantir le respect des normes de sécurité établies par des organismes tels que l’OSHA et la CGA (Compressed Gas Association).

Cet article explore en détail les subtilités des régulateurs de pression d’azote, en examinant leurs composants, leurs mécanismes de fonctionnement, leurs types, leurs applications et leurs pratiques d’entretien. À la fin de cet article, les lecteurs auront acquis une compréhension complète de ces outils essentiels, ce qui leur permettra de les sélectionner et de les utiliser efficacement dans leurs domaines respectifs.

Principes de base de la régulation de pression

Fondamentalement, la régulation de pression consiste à établir un équilibre dans un système où le gaz s’écoule d’une source à haute pression vers une application à basse pression. Le principe fondamental repose sur l’équilibre des forces, le régulateur s’ajustant automatiquement pour maintenir une pression de sortie définie.

Les régulateurs de pression fonctionnent sur la base de trois éléments clés : un élément réducteur de pression, un élément capteur et un élément de force de référence. L’élément réducteur de pression, souvent une vanne ou un clapet, contrôle le débit en ouvrant ou en fermant un orifice. L’élément de détection perçoit les variations de la pression de sortie, tandis que la force de référence — généralement un ressort — fournit la valeur de consigne pour la pression souhaitée.

Dans une configuration type, de l’azote à haute pression pénètre dans le régulateur par l’orifice d’entrée. Le ressort exerce une force pour ouvrir la vanne, permettant ainsi au gaz de s’écouler vers la sortie. À mesure que la pression de sortie augmente, elle exerce une poussée contre l’élément de détection (tel qu’un diaphragme), qui s’oppose à la force du ressort. Lorsque la pression de sortie atteint la valeur de consigne, les forces s’équilibrent et la vanne se ferme légèrement pour maintenir l’équilibre. Si la demande augmente en aval, provoquant une baisse de la pression de sortie, l’élément de détection se détend, permettant au ressort d’ouvrir davantage la vanne et de rétablir la pression. À l’inverse, si la pression augmente trop, l’élément de détection comprime le ressort, fermant ainsi la vanne.

Cet ajustement dynamique garantit la stabilité. Pour les gaz compressibles comme l’azote, les régulateurs doivent tenir compte de facteurs tels que les variations de température (conformément aux lois de Boyle et de Charles) qui influent sur la pression. La nature inerte de l’azote signifie qu’il ne corrode pas facilement les composants, mais les régulateurs doivent tout de même gérer les contaminants potentiels tels que l’humidité ou les huiles provenant des bouteilles.

Les régulateurs à commande directe, couramment utilisés pour l’azote, s’appuient uniquement sur la pression du processus pour le contrôle, ce qui les rend simples et économiques. Les variantes à commande pilote utilisent une vanne pilote secondaire pour un contrôle plus précis dans les situations de débit élevé. Parmi les indicateurs de performance, on trouve le « droop », c’est-à-dire la chute de pression de sortie lorsque le débit augmente, et le « lockup », c’est-à-dire la légère hausse de pression lorsque le débit s’arrête. Les régulateurs idéaux minimisent ces phénomènes pour assurer un contrôle précis.

Il est essentiel de comprendre ces principes, car les applications de l’azote exigent souvent des pressions précises : si elles sont trop élevées, vous risquez de causer des dommages ; si elles sont trop basses, les procédés échouent. Par exemple, dans les systèmes pneumatiques, une pression constante garantit un fonctionnement fiable des outils.

Composants d’un régulateur de pression d’azote

Un régulateur de pression d’azote est une symphonie de pièces conçues avec précision et fonctionnant en harmonie. Analysons ses principaux composants, en nous appuyant sur les conceptions standard utilisées dans les environnements industriels et de laboratoire.

Le corps forme le boîtier ; il est généralement fabriqué en laiton, en acier inoxydable ou en aluminium pour garantir durabilité et résistance à la corrosion. Le laiton est économique pour un usage général, tandis que l’acier inoxydable est privilégié pour l’azote de haute pureté afin d’éviter toute contamination. Le corps comprend des orifices d’entrée et de sortie, souvent filetés pour s’adapter aux raccords CGA (Compressed Gas Association) spécifiques à l’azote, tels que le CGA 580 pour des pressions standard allant jusqu’à 3 000 psi.

Au cœur du dispositif se trouve l’ensemble de la vanne, composé du clapet ou de la vanne principale et de son siège. Le clapet, souvent actionné par ressort, assure l’étanchéité contre le siège pour réguler le débit. Des matériaux tels que les élastomères (Buna-N ou Viton) ou les thermoplastiques garantissent une étanchéité parfaite, essentielle pour éviter les fuites dans les systèmes à azote où la pureté est primordiale.

La membrane ou le piston sert d’élément de détection. Les membranes, fabriquées à partir d’élastomères ou de métaux fins comme l’acier inoxydable, offrent une grande sensibilité et ne génèrent aucun frottement, ce qui est idéal pour les applications à basse pression. Les pistons sont utilisés pour des pressions plus élevées ; ils offrent une grande robustesse mais peuvent présenter une hystérésis due au frottement. Dans les régulateurs de haute pureté, les membranes en acier inoxydable minimisent l’adsorption des contaminants.

Le ressort fait office de mécanisme de force de charge ou de référence. Réglable à l’aide d’un bouton manuel ou d’une vis, il définit la pression de sortie en exerçant une compression contre la membrane. Les ressorts sont généralement fabriqués en fil d’harmonie ou en acier inoxydable pour garantir leur longévité.

Les manomètres sont indispensables : le manomètre haute pression surveille la pression d’entrée provenant de la bouteille, tandis que le manomètre basse pression indique la pression de sortie. Certains modèles intègrent une soupape de décharge pour évacuer l’excès de pression, en particulier dans les modèles à décharge qui protègent contre la surpression.

Parmi les caractéristiques supplémentaires, on peut citer des filtres pour éliminer les particules, des capots de protection et des évents pour les modèles à décharge. Dans les régulateurs à ultra-haute pureté destinés à l’azote utilisé dans l’industrie des semi-conducteurs, les corps usinés à partir de barres et les joints métal sur métal réduisent l’espace mort et les risques de contamination.

Le matériau de chaque composant est choisi pour sa compatibilité avec l’azote, qui est non corrosif mais peut contenir des impuretés. Un assemblage correct garantit un fonctionnement sans fuite, dont l’étanchéité est souvent testée à l’hélium.

Fonctionnement : mécanisme étape par étape

Pour bien comprendre le fonctionnement d’un régulateur de pression d’azote gazeux, passons en revue son fonctionnement étape par étape, en nous concentrant sur un modèle courant à un étage et à commande directe.

Étape 1 : Raccordement et mise en service. Raccordez le régulateur à la bouteille d’azote à l’aide du raccord CGA approprié. Assurez-vous que la vanne de la bouteille est fermée. Desserrez le bouton de réglage pour relâcher la tension du ressort, ce qui évite les pics de pression soudains.

Étape 2 : Mise sous pression. Ouvrez lentement la vanne de la bouteille. De l’azote à haute pression (par exemple, 2 200 psi) pénètre dans l’entrée. En l’absence de débit, la vanne reste fermée par défaut.

Étape 3 : Réglage de la pression. Tournez le bouton de réglage dans le sens des aiguilles d’une montre pour comprimer le ressort. Cette force pousse la membrane vers le bas, ouvrant ainsi le clapet à siège. L’azote s’écoule à travers l’orifice vers la sortie, créant ainsi une pression.

Étape 4 : Équilibre des forces. À mesure que la pression de sortie augmente, elle s’exerce sur la face inférieure du diaphragme, contrebalançant la force du ressort. Au point de consigne (par exemple, 50 psi), le diaphragme se stabilise, fermant partiellement la vanne pour maintenir l’équilibre.

Étape 5 : Réponse à la demande. Si l’équipement en aval consomme davantage de gaz, la pression de sortie chute. Le diaphragme se dégonfle, permettant au ressort d’ouvrir davantage la vanne, ce qui augmente le débit jusqu’à ce que la pression se rétablisse. Si la demande diminue, la pression augmente, gonflant le diaphragme pour fermer la vanne.

Étape 6 : Gestion des fluctuations. À mesure que la bouteille se vide, la pression d’entrée diminue. Dans les régulateurs à un étage, cela peut entraîner une légère augmentation de la pression de sortie (effet de pression d’alimentation). Les modèles à deux étages atténuent ce phénomène : le premier étage réduit la pression à un niveau intermédiaire (par exemple, 300 psi), et le second maintient la pression de sortie finale de manière stable.

Sur les schémas, cela est souvent représenté par une coupe transversale : entrée à gauche, ressort au-dessus de la membrane, clapet en dessous, sortie à droite. Les flèches indiquent les directions des forces : ressort vers le bas, pression vers le haut.

En ce qui concerne les spécificités de l’azote, les régulateurs empêchent le givrage dû à une expansion rapide (effet Joule-Thomson) en utilisant des modèles chauffés dans les applications à haut débit. Les versions haute pureté minimisent le volume interne pour éviter le piégeage du gaz.

Ce mécanisme garantit un débit sûr et constant, mais les utilisateurs doivent surveiller les manomètres et éviter de dépasser les valeurs nominales.

Types de régulateurs de pression d’azote

Les régulateurs d’azote varient selon leur conception pour répondre à des besoins divers.

Régulateurs à un étage : réduction de base en une seule étape. Idéaux pour des pressions d’entrée stables, comme les régulateurs de ligne dans les laboratoires. Abordables mais sujets à la chute de pression.

Régulateurs à deux étages : à deux étages pour un débit constant malgré l’épuisement de la bouteille. Indispensables pour les instruments d’analyse.

Régulateurs haute pression : supportent jusqu’à 7 500 psi, pour les bouteilles à haute pression.

Haute pureté et ultra-haute pureté : en acier inoxydable, à faible volume mort pour les semi-conducteurs et la chromatographie.

Régulateurs-débitmètres : intègrent une mesure du débit pour un débit précis.

Avec ou sans soupape de décharge : avec soupape de décharge pour évacuer l’excès ; sans soupape de décharge pour les installations dangereuses.

Les modèles spécialisés comprennent des modèles chauffés pour les environnements froids et des modèles à contre-pression pour la protection contre la surpression.

Applications des régulateurs de pression d’azote

Les régulateurs d’azote sont omniprésents.

Dans le chauffage, la ventilation, la climatisation et la réfrigération, ils purgent les conduites et testent la pression, empêchant ainsi l’oxydation.

Soudage et fabrication métallique : création de boucliers inertes pour le soudage TIG.

Agroalimentaire : préservation de la fraîcheur dans les emballages ; régulation des systèmes de tirage.

Secteur médical et laboratoires : fournissent du gaz pour l’anesthésie et la chromatographie.

Secteur industriel : inertage dans les usines chimiques, gonflage des pneus.

Semi-conducteurs : azote ultra-pur pour la fabrication.

Entretien et sécurité

Un entretien régulier garantit la longévité de l’appareil. Vérifiez chaque mois l’absence de fuites et de corrosion ; testez le bon fonctionnement. Nettoyez ou remplacez les pièces usées ; stockez les bouteilles bouchées. Sécurité : utilisez des raccords adaptés, évitez de trop serrer ; purgez les modèles à soupape de sûreté en toute sécurité. Portez un EPI ; vérifiez les caractéristiques techniques. Prévoyez un entretien professionnel chaque année.

Régulateur d’azote haute pureté et haut débit
Régulateur d’azote haute pureté et haut débit

Conclusion

Les régulateurs de pression d’azote sont indispensables pour une manipulation sûre du gaz. La maîtrise de leur fonctionnement améliore l’efficacité dans tous les secteurs d’activité. Privilégiez toujours la qualité et la sécurité pour obtenir des résultats optimaux.

Pour en savoir plus sur le fonctionnement d’un régulateur de pression d’azote, rendez-vous sur le site de Jewellok à l’adresse https://www.jewellok.com/.
