Comment fonctionne un collecteur de commutation d'azote gazeux ?

{{{sourceTextContent.subTitle}}}

Comment fonctionne un collecteur de commutation d'azote gazeux ?

{{{sourceTextContent.description}}}

Dans les secteurs où la précision, la sécurité et la continuité des opérations sont primordiales, l’azote joue un rôle essentiel en tant que milieu inerte et non réactif. Qu’il s’agisse d’établissements médicaux veillant au bon fonctionnement des équipements de maintien des fonctions vitales ou d’usines de fabrication préservant l’intégrité des produits grâce à des atmosphères inertes, les applications de l’azote sont vastes et cruciales. Au cœur d’une distribution fiable de l’azote se trouve le collecteur de basculement : un système sophistiqué conçu pour basculer de manière transparente entre les sources de gaz, évitant ainsi les temps d’arrêt susceptibles d’entraîner des interruptions coûteuses ou des risques pour la sécurité. Imaginez une salle d’opération d’hôpital ou une chaîne de fabrication de semi-conducteurs : une interruption momentanée de l’alimentation en azote pourrait compromettre la stérilité, endommager des composants sensibles, voire mettre des vies en danger. Le collecteur de commutation d’azote atténue ce risque en basculant automatiquement d’un parc de bouteilles épuisé vers un parc de réserve, tout en maintenant une pression et un débit constants.

L’azote, qui représente environ 78 % de l’atmosphère terrestre, est extrait, comprimé et stocké dans des bouteilles haute pression ou des dewars à azote liquide à des fins industrielles. Contrairement aux gaz combustibles comme le propane, la nature inerte de l’azote en fait un gaz idéal pour les applications de purge, d’inertage et de mise sous pression. Les collecteurs de commutation ont évolué, passant de configurations manuelles basiques à des systèmes automatiques avancés intégrant des capteurs, des régulateurs et des dispositifs de sécurité, conformes à des normes telles que la NFPA 99 pour les gaz médicaux ou les directives ISO relatives à la pureté industrielle. Ces systèmes gèrent des pressions allant de 3 000 psi dans les bouteilles à des niveaux de fonctionnement aussi bas que 5 à 50 psi, selon l’application.

Cet article explore les subtilités des collecteurs de commutation d’azote gazeux, en abordant leur définition, leurs composants, leurs principes de fonctionnement, leur installation, leur maintenance, leurs dispositifs de sécurité et leurs diverses applications. En démystifiant cette technologie, les utilisateurs — des techniciens de laboratoire aux responsables d’installations — peuvent optimiser leurs configurations pour gagner en efficacité et en fiabilité. À l’ère de l’automatisation croissante et des réglementations strictes, la compréhension de ces collecteurs est essentielle pour tirer pleinement parti des avantages de l’azote sans compromis.

Fabricants de raccords ultra-hautes pureté en Chine
Fabricants de raccords ultra-hautes pureté en Chine

Qu’est-ce qu’un collecteur de commutation d’azote gazeux ?

Un collecteur de commutation d’azote gazeux est un ensemble intégré de vannes, de régulateurs et de tuyauteries qui relie plusieurs bouteilles ou réservoirs d’azote à une seule ligne de distribution, permettant une commutation automatique ou semi-automatique afin d’assurer un approvisionnement continu en gaz. Il agit comme un garant de la continuité du débit, en surveillant les pressions des sources et en redirigeant l’alimentation lorsque le groupe principal est sur le point d’être épuisé. Il s’agit en substance d’un tableau de commutation à pression régulée, spécialement conçu pour répondre aux exigences de haute pureté de l’azote, empêchant ainsi toute contamination ou fluctuation de pression susceptible d’affecter les processus en aval.

Les types varient en fonction du niveau d’automatisation : les collecteurs manuels nécessitent l’intervention d’un opérateur pour commuter les vannes ; ils conviennent aux installations à faible demande mais sont sujets aux erreurs humaines ; les versions semi-automatiques se commutent en cas de chute de pression mais nécessitent une réinitialisation manuelle après le remplacement d’une bouteille ; les systèmes entièrement automatiques gèrent tout électroniquement, ce qui est idéal pour les applications critiques telles que les secteurs médical ou des semi-conducteurs. Pour l’azote, les collecteurs intègrent souvent des raccords CGA-580 afin d’éviter les connexions croisées avec d’autres gaz, garantissant ainsi la sécurité et la conformité.

Dans le domaine médical, ils font partie des systèmes de gaz en vrac alimentant les blocs opératoires ou les unités de soins intensifs, tandis que les collecteurs industriels peuvent être utilisés pour les boucliers de soudage ou les lignes de conditionnement alimentaire. Les capacités vont des installations résidentielles ou de laboratoire à deux bouteilles aux configurations à plusieurs bancs pour les utilisateurs à fort volume. Parmi les avantages, on peut citer la réduction des temps d’arrêt, la diminution de la main-d’œuvre nécessaire à la surveillance et une sécurité renforcée grâce à des alarmes intégrées. Par exemple, dans les applications de gaz spéciaux, des collecteurs entièrement automatiques gèrent avec précision l’alimentation en azote pur, en commutant à des seuils tels que 100-200 psi. Le choix du type approprié dépend de facteurs tels que la pureté du gaz (par exemple, 99,999 % pour les laboratoires), les débits (jusqu’à 500 SCFH) et les conditions environnementales, ce qui rend les collecteurs d’azote indispensables pour une gestion fiable des gaz inertes.

Composants d’un collecteur de commutation d’azote

L’efficacité d’un collecteur de commutation d’azote tient à ses composants méticuleusement conçus, chacun contribuant au contrôle de la pression, à la commutation et à la sécurité. Au cœur du système se trouve l’unité de commande du collecteur, un boîtier contenant deux régulateurs de pression — l’un pour le banc de service et l’autre pour la réserve — réglés à des pressions légèrement différentes (par exemple, 150 psi pour le service et 125 psi pour la réserve) afin de faciliter la commutation automatique.

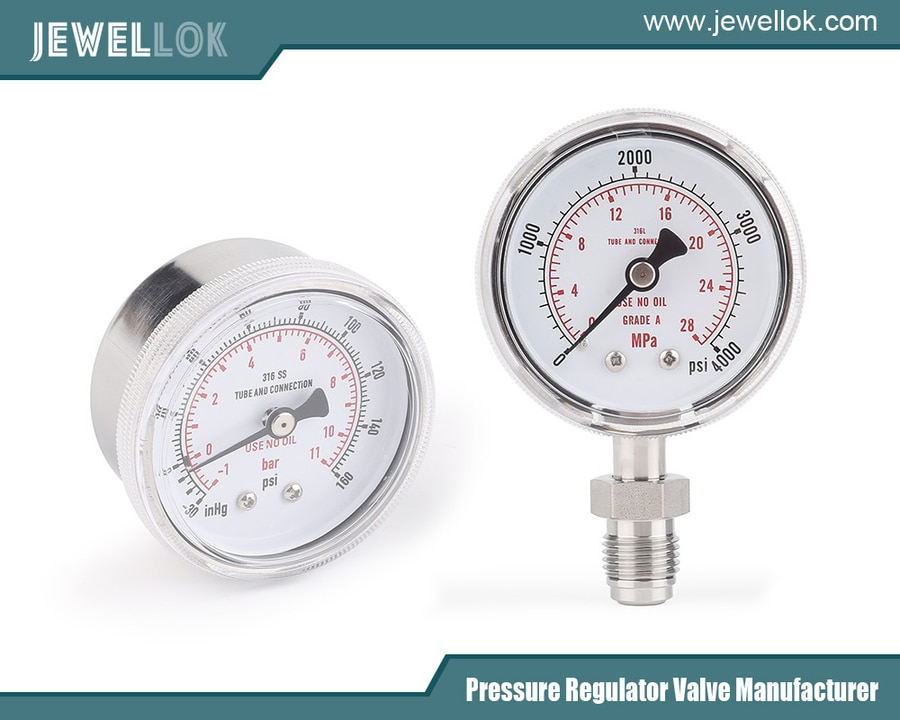

Les collecteurs du circuit de service relient les bouteilles en parallèle, souvent à l’aide de raccords flexibles (tuyaux souples) équipés de clapets anti-retour pour empêcher le reflux et la contamination. Ces collecteurs peuvent accueillir de 2 à 12 bouteilles par côté, avec des vannes d’isolement permettant l’entretien individuel de chaque bouteille. Des manomètres surveillent les pressions d’entrée et de sortie, tandis que des transducteurs, sur les modèles automatiques, fournissent des affichages numériques et déclenchent des alarmes.

Les indicateurs sont essentiels : des drapeaux visuels, des voyants LED (vert pour le service, rouge pour la réserve active) ou des alarmes sonores signalent l’épuisement des réserves. Les dispositifs de sécurité comprennent des soupapes de sûreté pour évacuer la surpression, des filtres pour retenir les impuretés et des électrovannes pour la commutation électronique dans les systèmes entièrement automatiques.

Pour les adaptations spécifiques à l’azote, des matériaux tels que le laiton ou l’acier inoxydable résistent à la corrosion, et des orifices de purge permettent un rinçage au gaz inerte afin de maintenir la pureté. Dans les collecteurs médicaux, des régulateurs à dôme garantissent un débit stable, et des interfaces de surveillance à distance s’intègrent aux systèmes de gestion technique des bâtiments. Des fixations assurent la mise en place de l’unité, souvent montée au mur ou au sol, avec des amortisseurs de vibrations pour plus de stabilité. Dans l’ensemble, ces composants forment un système robuste et modulaire conçu pour des pressions allant jusqu’à 3 000 psi, avec une durée de vie supérieure à 10 ans sous réserve d’un entretien adéquat.

Fonctionnement : le mécanisme opérationnel

Le génie opérationnel d’un collecteur de commutation d’azote réside dans sa commutation par différence de pression, garantissant des transitions fluides sans interruption du débit. Analysons ce processus.

Au départ, les bouteilles sont raccordées à la fois aux collecteurs de service et de réserve, toutes les vannes étant ouvertes. L’unité de commande donne la priorité au banc de service, où le régulateur est réglé à une pression plus élevée (par exemple, 150 psi) que celle du banc de réserve (125 psi). L’azote s’écoule depuis les bouteilles de service à travers le régulateur, qui réduit la pression au niveau de sortie requis (par exemple, 50 psi pour une utilisation en laboratoire), puis dans la conduite de distribution.

À mesure que la consommation épuise le circuit de service, sa pression chute. Lorsqu’elle passe en dessous du point de consigne de la réserve, le collecteur ouvre automatiquement le circuit de réserve, permettant à celui-ci de prendre le relais sans chute de pression vers les appareils. Ce commutateur mécanique ou électronique — via des membranes dans les modèles semi-automatiques ou des capteurs dans les modèles entièrement automatiques — active des indicateurs, tels qu’un voyant rouge ou une alarme, alertant les opérateurs qu’ils doivent remplacer la banque vide.

Une fois la commutation effectuée, l’opérateur isole la batterie épuisée, remplace les bouteilles, purge les conduites si nécessaire et réinitialise le système en actionnant le sélecteur ou via les commandes. Dans les versions entièrement automatiques, les commandes électroniques gèrent les réinitialisations et peuvent s’intégrer à un système SCADA pour une surveillance à distance.

La dynamique de pression est essentielle : les bouteilles d’azote démarrent à environ 2 200-3 000 psi et se vaporisent selon les besoins. La régulation en deux étages du collecteur empêche le gel et garantit la pureté. Pour les installations à azote liquide, des vaporisateurs transforment le liquide en gaz avant son entrée dans le collecteur. Le dépannage consiste à vérifier l’équilibrage des pressions (indiquant des fuites) ou à détecter les commutateurs défaillants (en raison de filtres obstrués). La fiabilité de ce mécanisme en fait un élément essentiel pour les opérations 24 h/24, 7 j/7.

Guide d’installation

Une installation correcte d’un collecteur de commutation d’azote gazeux est essentielle pour la sécurité et les performances ; elle doit être réalisée par des techniciens certifiés connaissant les normes relatives aux gaz. Commencez par choisir un emplacement ventilé et accessible, éloigné de toute source d’inflammation, avec un espace suffisant pour accéder aux bouteilles.

Fixez solidement l’unité de commande à l’aide de supports, en veillant à ce qu’elle soit bien à niveau. Raccordez les collecteurs aux bouteilles à l’aide de raccords CGA-580, en appliquant avec parcimonie du produit d’étanchéité pour filetage. Installez des conduites de purge pour les soupapes de sécurité, en les acheminant vers l’extérieur avec des clapets anti-retour pour empêcher tout reflux.

Câblez les composants électriques des modèles automatiques, en intégrant les alarmes. Mettez lentement sous pression, en vérifiant l’absence de fuites à l’aide d’une solution savonneuse ou de détecteurs. Réglez les points de consigne à l’aide de vis ou d’interfaces, en vérifiant la commutation par simulation d’épuisement. Consignez la configuration à des fins de conformité, y compris les essais de pression. Les erreurs courantes comprennent une ventilation inadéquate ou des raccords incompatibles, ce qui peut entraîner des risques.

Maintenance et dépannage

La maintenance préserve l’intégrité du collecteur et implique des inspections et des essais réguliers. Effectuez des tests de fonctionnement mensuels en ajustant les pressions et en vérifiant les commutateurs, ainsi que des contrôles d’étanchéité au niveau des raccords. Purgez à l’azote lors des démarrages et des arrêts pour expulser les contaminants.

Vérifiez l’absence de corrosion, en particulier dans les environnements humides, et remplacez les raccords flexibles tous les 5 à 10 ans. Nettoyez les filtres et les évents chaque année. Dépannage : aucune commutation ? Vérifiez l’alimentation électrique ou les différences de pression. Des alarmes se déclenchent à tort ? Étalonnez les capteurs. Un entretien professionnel tous les 1 à 2 ans garantit la longévité du système.

Considérations de sécurité

La sécurité des collecteurs d’azote porte principalement sur les risques d’asphyxie, les dangers liés à la pression et la pureté. Installez-les dans des zones bien ventilées équipées de détecteurs d’oxygène. Utilisez des raccords CGA pour éviter toute confusion. Intégrez des vannes d’arrêt et des protocoles d’urgence. Une formation régulière et le respect des normes OSHA/ISO permettent d’atténuer les risques.

Applications

Les collecteurs d’azote sont utilisés dans divers secteurs : le secteur médical pour les instruments chirurgicaux et la cryogénie ; le secteur industriel pour l’inertage lors du soudage et le conditionnement alimentaire afin de prolonger la durée de conservation ; les laboratoires pour la chromatographie ; le secteur manufacturier pour l’estampage à force constante. Ils garantissent la précision dans les industries automobile, pharmaceutique et du CVC.

système d’alimentation en gaz haute pureté et haute pression
système d’alimentation en gaz haute pureté et haute pression
Conclusion

Le collecteur de commutation d’azote incarne l’excellence technique, assurant un approvisionnement ininterrompu en gaz inerte grâce à une gestion intelligente de la pression. La maîtrise de ses composants, de son fonctionnement et de son entretien permet aux utilisateurs d’améliorer l’efficacité opérationnelle et la sécurité. À mesure que les industries progressent, ces systèmes resteront des technologies phares pour l’utilisation de l’azote.
